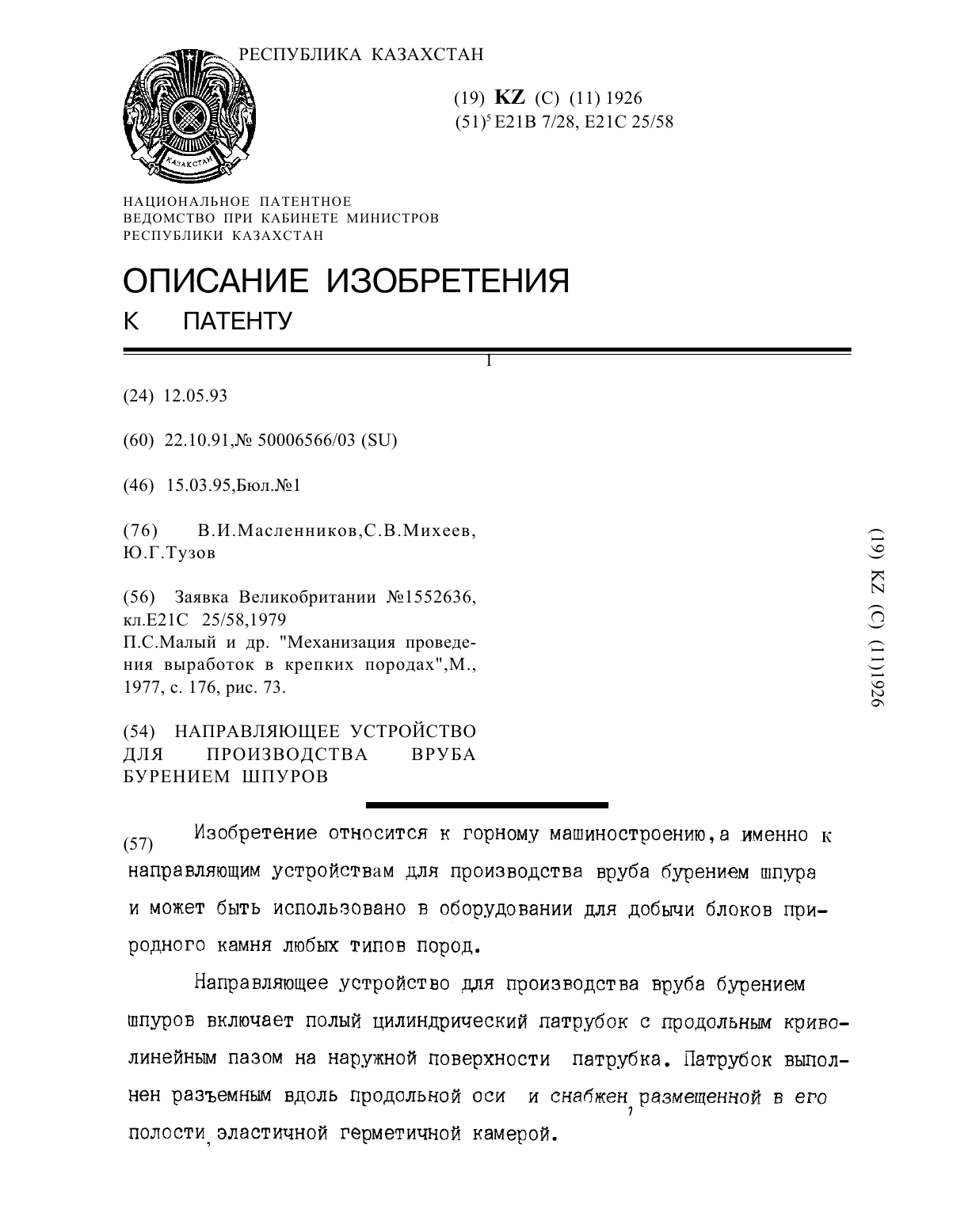

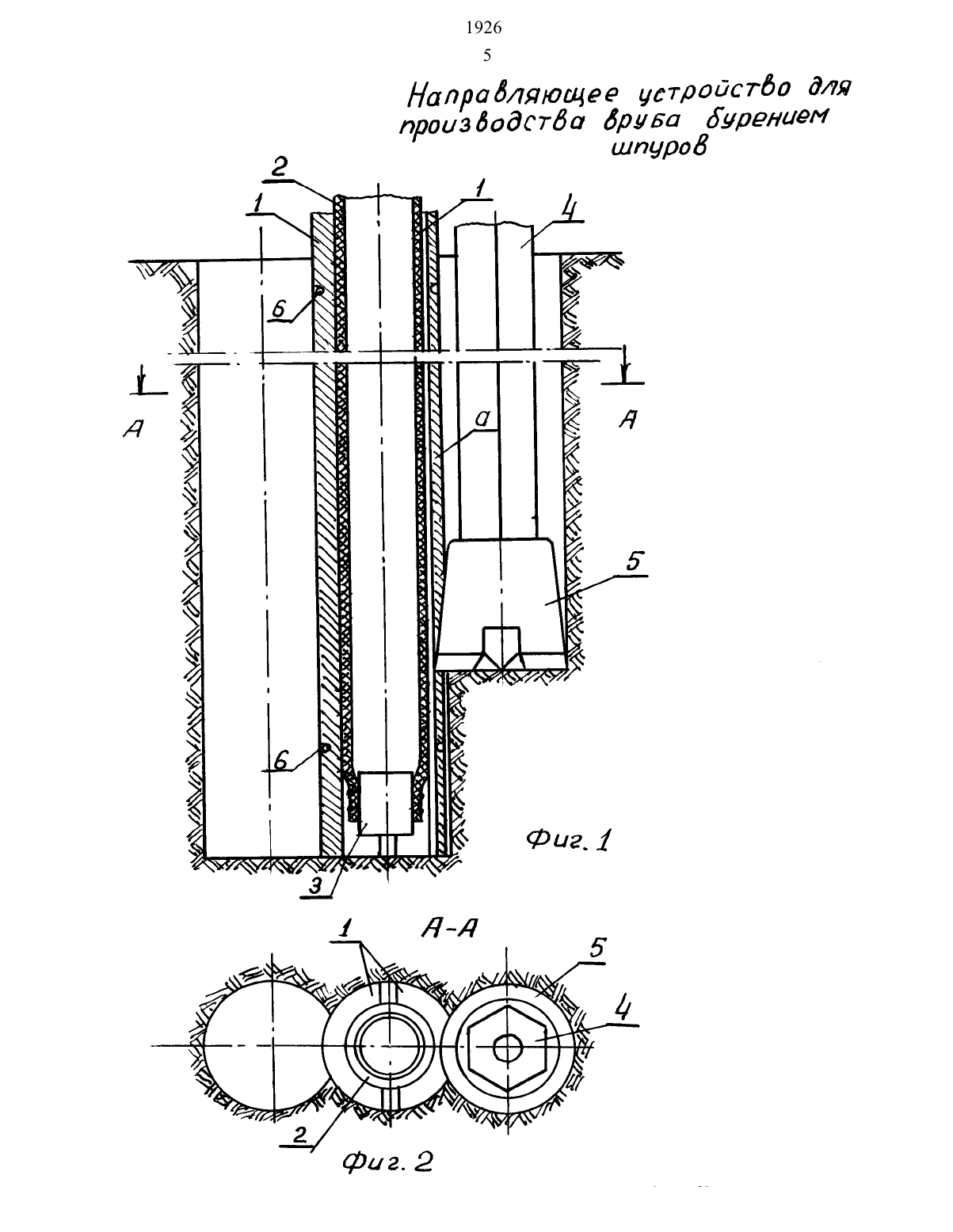

Направляющее устройство для производства вруба бурением шпуров

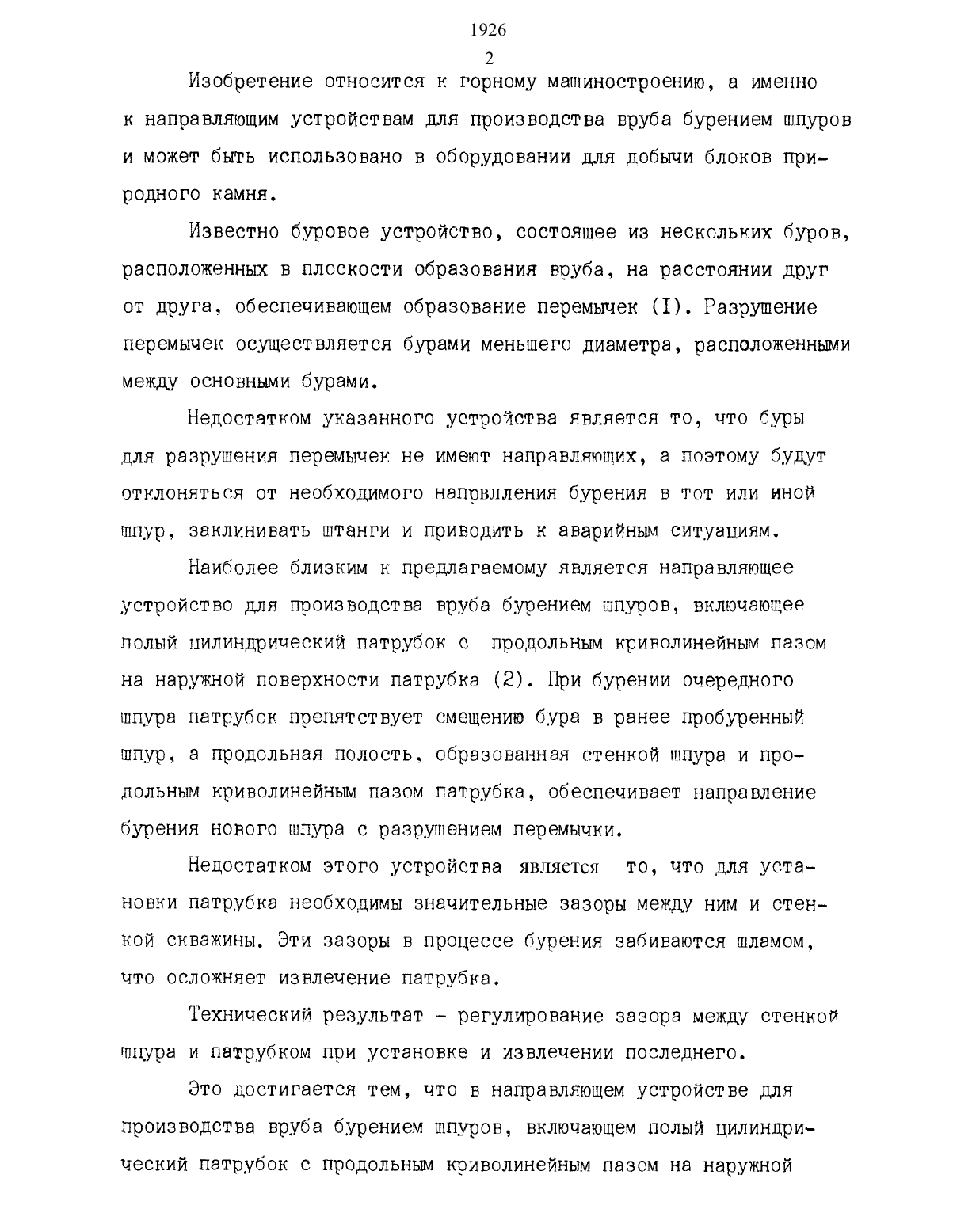

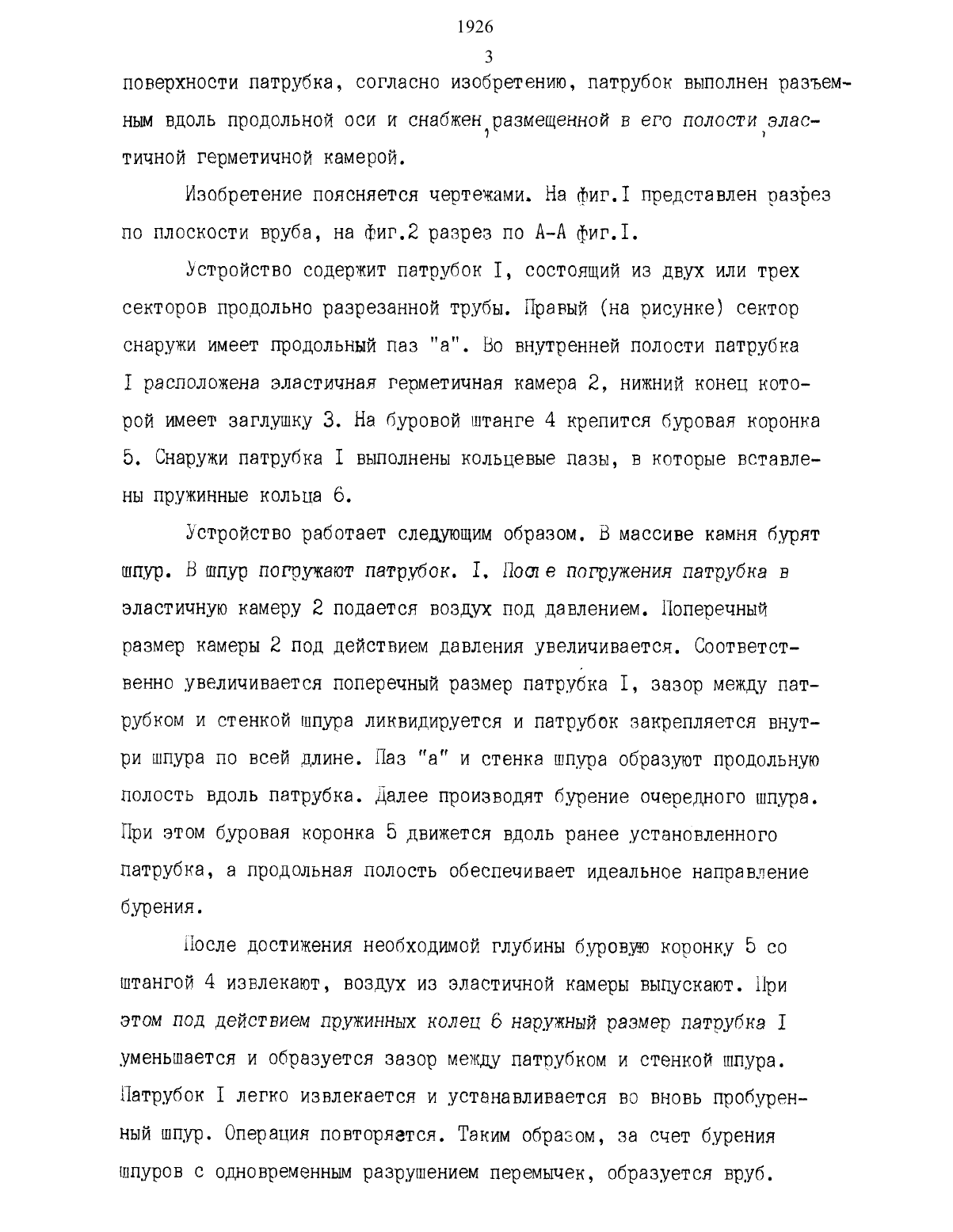

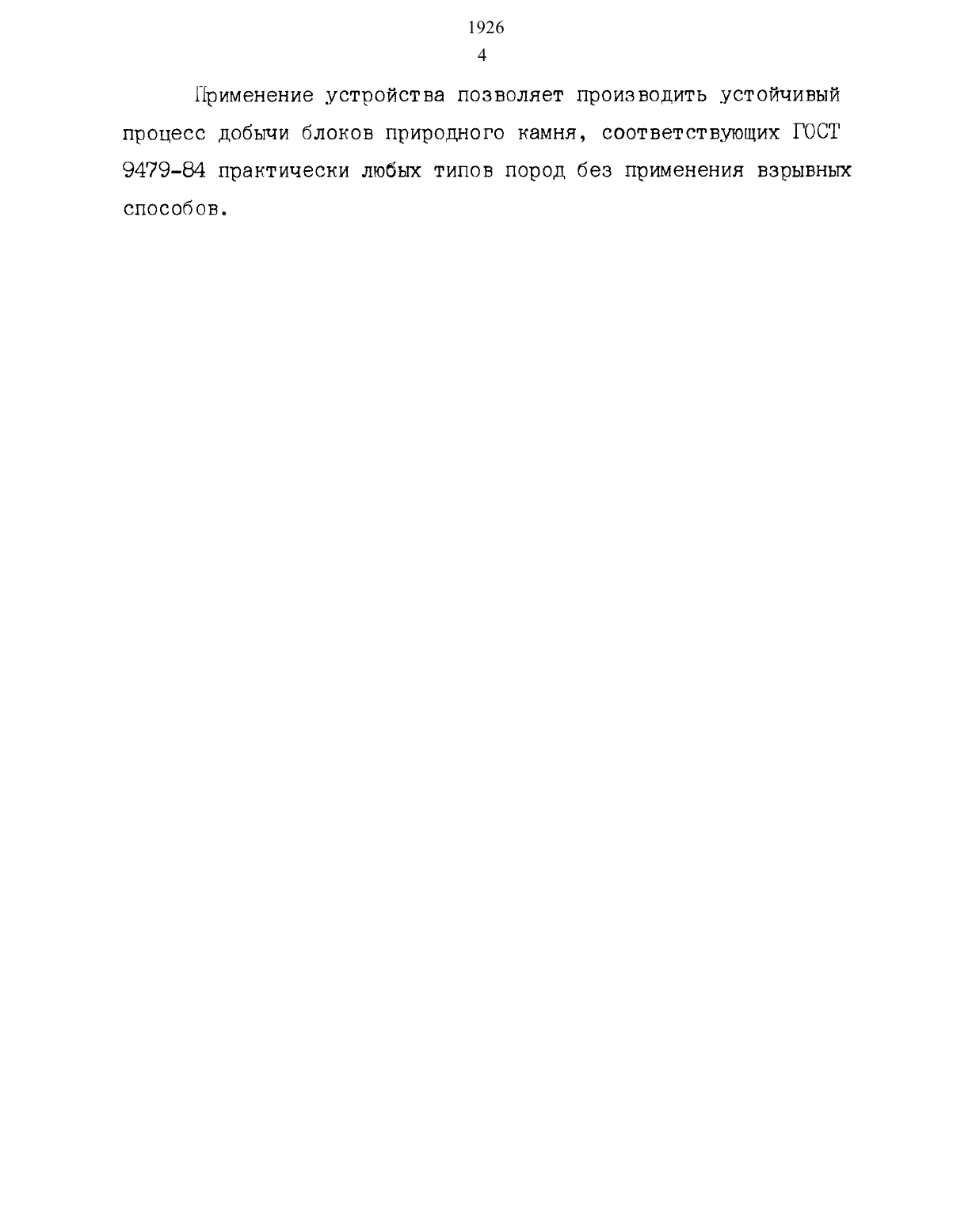

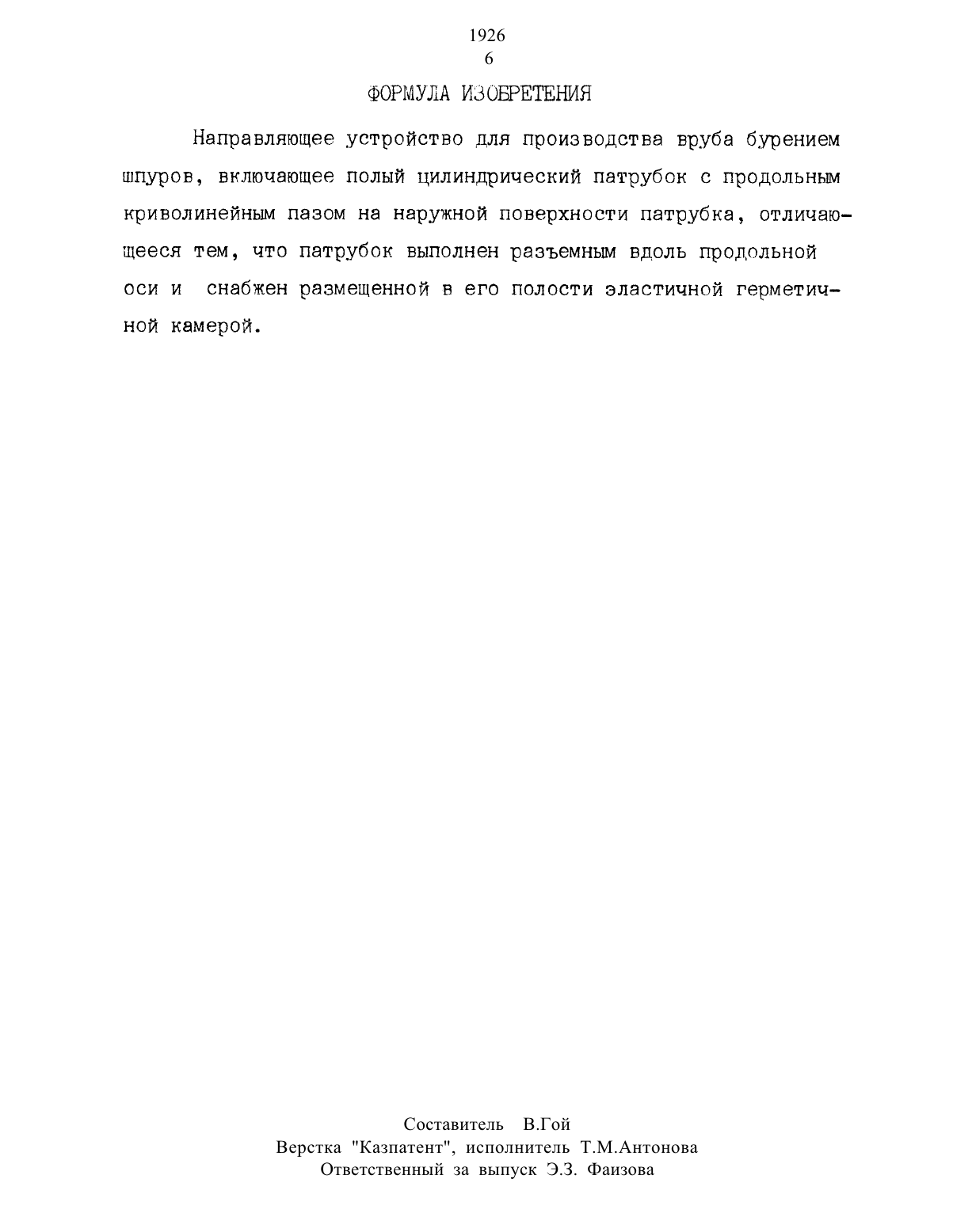

к направляющим устройствам для производства вруба бурением шпуров и может быть использовано в оборудовании для добычи блоков природного камня.Известно буровое устройство, состоящее из нескольких буров,расположенных в плоскости образования вруба, на расстоянии друг от друга, обеспечивающем образование перемычек (1). Разрушение перемычек осуществляется бурами меньшего диаметра, расположенными между основными бурами.Недостатком указанного устройства является то, что буры для разрушения перемычек не имеют направляющих, а поэтому будут отклоняться от необходимого напрвлления бурения в тот или иной шпур, заклинивать штанги и приводить к аварийным ситуациям.Наиболее близким к предлагаемому является направляющее устройство для производства вруба бурением шпуров, включающее полый цилиндрический патрубок с продольнм криволинейным пазом на наружной поверхности патрубка (2). При бурении очередного шпура патрубок препятствует смещению бура в ранее пробуренный шпур, а продольная полость, образованная стенкой шпура и продольным криволинейным пазом патрубка, обеспечивает направление бурения нового шпура с разрушением перемычки.Недостатком этого устройства является то, что для установки патрубка необходимы значительные зазоры между ним и стенкой скважины. Эти зазоры в процессе бурения забиваются шлемом,что осложняет извлечение патрубка.Технический результат - регулирование зазора между стенкой шпура и патрубком при установке и извлечении последнего.Это достигается тем, что в направляющем устройстве для производства вруба бурением шнуров, включающем полый цилиндри ческий патрубок с продольнм криволинейным пазом на наружной3 поверхности патрубка, согласно изобретению, патрубок выполнен разъем ным вдоль продольной оси и снабженэразмещенной в его полости злас тичной герметичной камерой.Изобретение поясняется чертежами. На фиг.1 представлен разрез по плоскости вруба на фиг.2 разрез по АА фиг.1.Устройство содержит патрубок 1, состоящий из двух или трех секторов продольно разрезанной трубы. Правый (на рисунке) сектор снаружи имеет продольный паз а. Во внутренней полости патрубка 1 расположена эластичная герметичная камера 2, нижний конец которой имеет заглушку 3. На буровой штанге 4 крепится буровая коронка 5. Снаружи патрубка 1 выполнены кольцевые пазы, в которые вставлены пружинные кольца 6.Устройство работает следующим образом. В массиве камня бурят шпур. В шпур погружают патрубок. 1. Поо 1 е погружения патрубка в эластичную камеру 2 подается воздух под давлением. Поперечный размер камеры 2 под действием давления увеличивается. Соответственно увеличивается поперечный размер патрубка 1, зазор между патрубком и стенкой шпура ликвидируется и патрубок закрепляется внутри шпура по всей длине. Паз а и стенка шпура образуют продольную полость вдоль патрубка. Далее производят бурение очередного шпура. При этом буровая коронка 5 движется вдоль ранее установленного патрубка, а продольная полость обеспечивает идеальное направление бурения.После достижения необходимой глубины буровую коронку 5 со штангой 4 извлекают, воздух из эластичной камеры выпускают. При этом под действием пружинных колец 6 наружный размер патрубка 1 уменьшается и образуется зазор между патрубком и стенкой шпура. Патрубок 1 легко извлекается и устанавливается во вновь пробурен ный шпур. Операция повторяется. Таким образом, за счет буренияПрименение устройства позволяет производить устойчивый процесс добычи блоков природного камня, соответствующих ГОСТ 9479-84 практически любых типов пород без применения взрывныху и.и.п ниш р. щи ЮТ тж до5 ад Мм ад нт
