Установка для сушки сена активным вентилированием

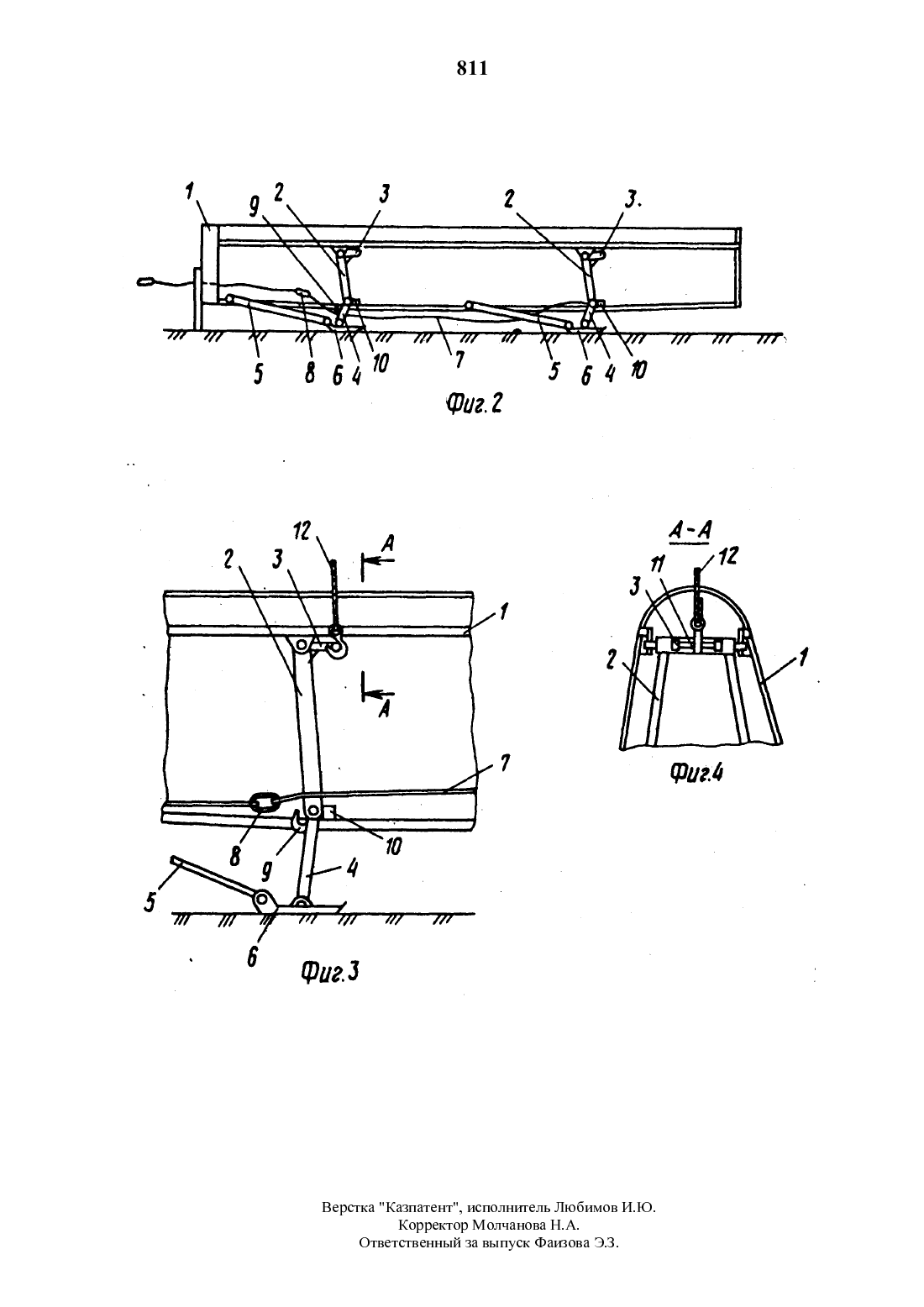

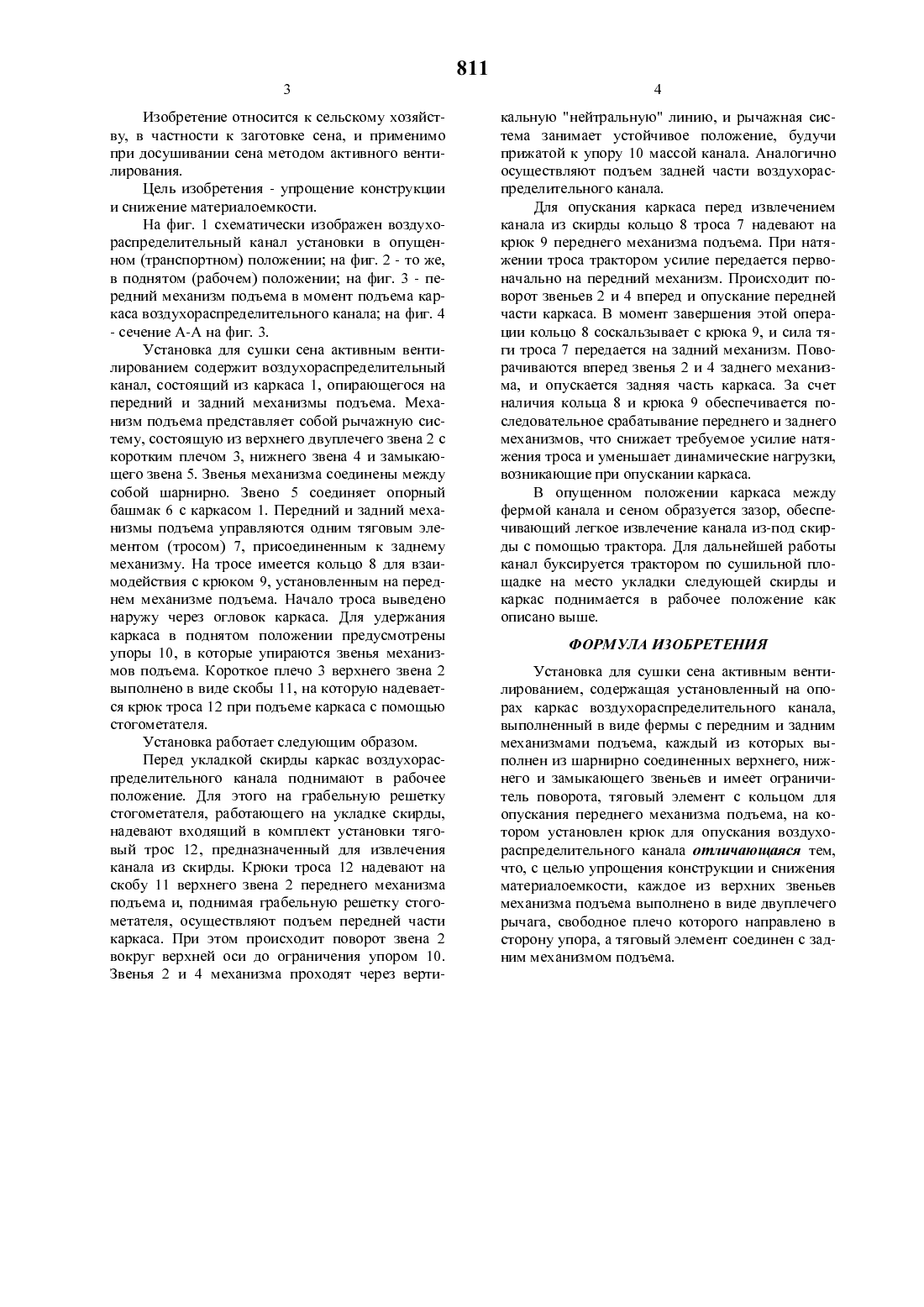

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) УСТАНОВКА ДЛЯ СУШКИ СЕНА АК ТИВНЫМ ВЕНТИЛИРОВАНИЕМснижение материалоемкости. Установка для сущ ки сена имеет воздухораспределительнь 1 й канал,каркас 1 которого опирается на передний и зад ний механизмы подъема, включающие верхние 2, нижние 4 и замыкающие 5 звенья, соединенныещарнирно. Подъемные механизмы имеют опорные бащмаки 6. Верхнее звено 2 механизма вь 1 полнено в виде двуплечего рычага, свободное плечо 3 которого направлено в сторону упора 10,ограничивающего поворот звеньев механизма. Механизмы подъема управляются с помощью троса 7, конец которого присоединен к заднему механизму подъема, снабженного кольцом 8 для взаимодействия с крюком 9 переднего механизма подъема. Подъем каркаса 1 воздухораспределительного канала в рабочее положение осуществляется стогометателем. Для этого трос надевается на плечо 3 звена 2 переднего механизма и усилием троса звенья механизма поворачиваются до упора 10. Аналогично поднимается задняя часть каркаса. Для опускания каркаса кольцо 8 троса 7 надевается на крюк 9 и усилием трактора последовательно опускается вначале передняя, а затем задняя части канала.Изобретение относится к сельскому хозяйству, в частности к заготовке сена, и применимо при досущивании сена методом активного вентилирования.На фиг. 1 схематически изображен воздухораспределительный канал установки в опущенном (транспортном) положении на фиг. 2 - то же,в поднятом (рабочем) положении на фиг. 3 - передний механизм подъема в момент подъема каркаса воздухораспределительного канала на фиг. 4Установка для сущки сена активньпи вентилированием содержит воздухораспределительный канал, состоящий из каркаса 1, опирающегося на передний и задний механизмы подъема. Механизм подъема представляет собой рычажную систему, состоящую из верхнего двуплечего звена 2 с коротким плечом 3, нижнего звена 4 и замыкающего звена 5. Звенья механизма соединены между собой щарнирно. Звено 5 соединяет опорный бащмак 6 с каркасом 1. Передний и задний механизмы подъема управляются одним тяговым элементом (тросом) 7, присоединенным к заднему механизму. На тросе имеется кольцо 8 для взаимодействия с крюком 9, установленным на переднем механизме подъема. Начало троса выведено наружу через огловок каркаса. Для удержания каркаса в поднятом положении предусмотрены упоры 10, в которые упираются звенья механизмов подъема. Короткое плечо 3 верхнего звена 2 выполнено в виде скобы 11, на которую надевается крюк троса 12 при подъеме каркаса с помощью стогометателя.Установка работает следующим образом.Перед укладкой скирды каркас воздухораспределительного канала поднимают в рабочее положение. Для этого на грабельную рещетку стогометателя, работающего на укладке скирды,надевают входящий в комплект установки тяговый трос 12, предназначенный для извлечения канала из скирды. Крюки троса 12 надевают на скобу 11 верхнего звена 2 переднего механизма подъема и, поднимая грабельную рещетку стогометателя, осуществляют подъем передней части каркаса. При этом происходит поворот звена 2 вокруг верхней оси до ограничения упором 10. Звенья 2 и 4 механизма проходят через верти 811кальную нейгральную линию, и рычажная система занимает устойчивое положение, будучи прижатой к упору 10 массой канала. Аналогично осуществляют подъем задней части воздухораспределительного канала.Для опускания каркаса перед извлечением канала из скирды кольцо 8 троса 7 надевают на крюк 9 переднего механизма подъема. При натяжении троса трактором усилие передается первоначально на передний механизм. Происходит поворот звеньев 2 и 4 вперед и опускание передней части каркаса. В момент заверщения этой операции кольцо 8 соскальзывает с крюка 9, и сила тяги троса 7 передается на задний механизм. Поворачиваются вперед звенья 2 и 4 заднего механизма, и опускается задняя часть каркаса. За счет наличия кольца 8 и крюка 9 обеспечивается последовательное срабатывание переднего и заднего механизмов, что снижает требуемое усилие натяжения троса и уменьщает динамические нагрузки,возникающие при опускании каркаса.В опущенном положении каркаса между фермой канала и сеном образуется зазор, обеспечивающий легкое извлечение канала из-под скирды с помощью трактора. Для дальнейщей работы канал буксируется трактором по сущильной площадке на место укладки следующей скирды и каркас поднимается в рабочее положение как описано выще.Установка для сущки сена активным вентилированием, содержащая установленный на опорах каркас воздухораспределительного канала,выполненный в виде фермы с передним и задним механизмами подъема, каждый из которых выполнен из щарнирно соединенных верхнего, нижнего и замыкающего звеньев и имеет ограничитель поворота, тяговый элемент с кольцом для опускания переднего механизма подъема, на котором установлен крюк для опускания воздухораспределительного канала отличающаяся тем,что, с целью упрощения конструкции и снижения материалоемкости, каждое из верхних звеньев механизма подъема выполнено в виде двуплечего рычага, свободное плечо которого направлено в сторону упора, а тяговый элемент соединен с заднтипи механизмом подъема.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
