Погрузчик зерна ПЗН-180

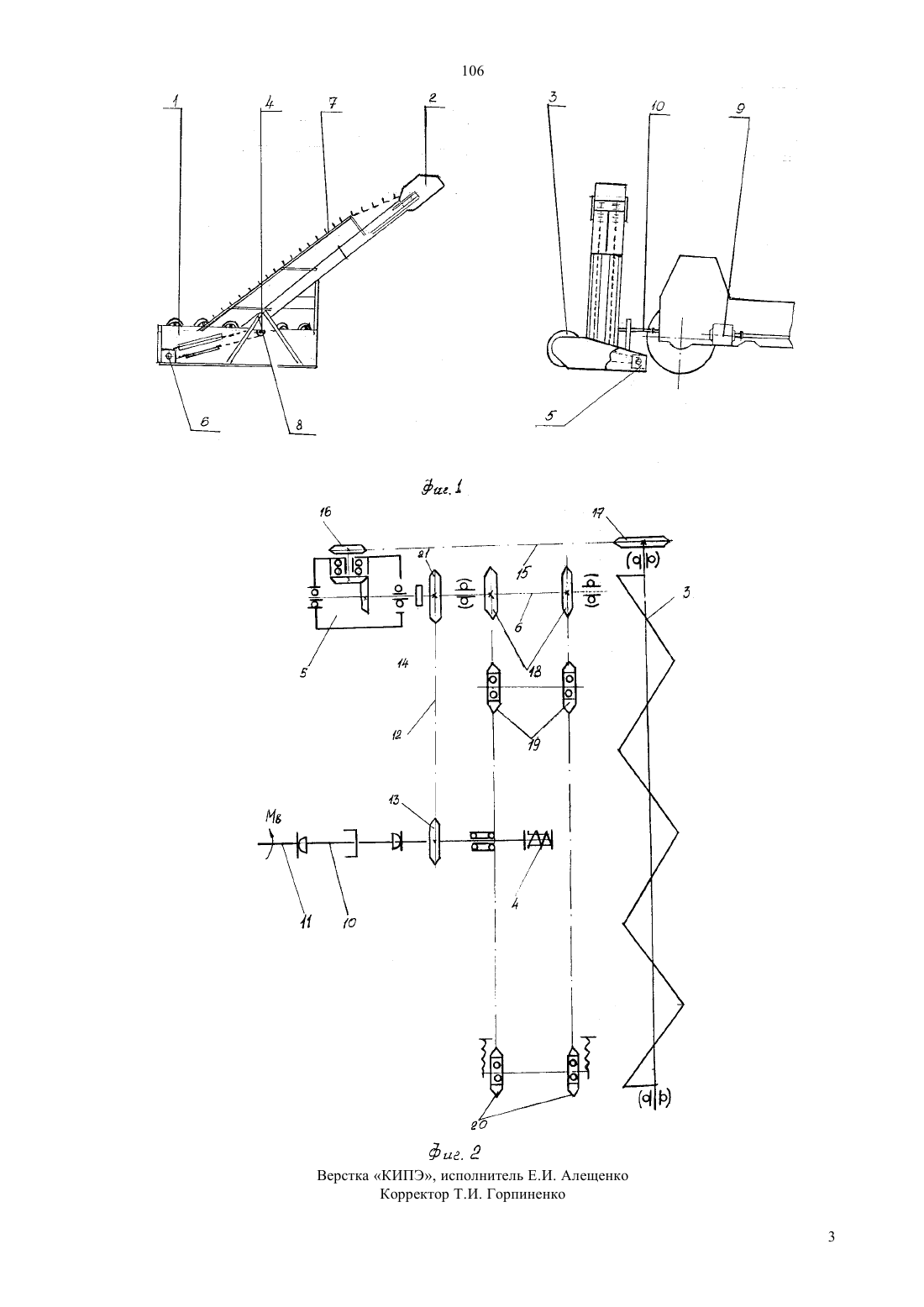

(51)7 65 67/04 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Открытое акционерное общество Петропавловский ремонтно-механический завод(57) Погрузчик зерна ПЗН-180 относится к устройствам для механизации погрузочных работ в сельском хозяйстве, а именно к погрузке зерна на открытых токах и накопительных площадках. Достигаемый технический результат - упрощение привода рабочих органов погрузчика, повышение эффективности загрузки транспортных средств. Погрузчик зерна содержит выгрузную головку,шнековый питатель, промежуточную опору, редук тор конический, ведущий вал, скребковый транспортр. Привод рабочих органов включает в себя вал отбора мощности, карданный вал, цепную передачу для привода скребкового транспортра, цепную передачу для привода шнекового питателя, звздочки,редуктор конический и ведущий вал скребкового транспортра. В цепной передаче для привода скребкового транспортра одна звездочка закреплена на ведущем валу скребкового транспортра, а другая на валу, один конец которого соединн с карданным валом, а другой установлен в промежуточной опоре. Конический редуктор установлен на одном уровне с ведущим валом скребкового транспортра и соединн со шнековым питателем через цепную передачу. 106 Погрузчик для зерна ПЗН-180 относится к устройствам для механизации погрузочных работ в сельском хозяйстве, а именно к погрузке зерна на открытых токах и накопительных площадках. Известный погрузчик зерна, состоящий из шнекового питателя со встречной навивкой, скребкового транспортра со скребками и нижней рабочей ветвью, выгрузной головки, имеет систему привода рабочих органов, включающую в себя карданный вал .конический редуктор, клиноремнную передачу,промежуточную опору, промежуточный вал, цепную передачу для привода шнекового питателя, цепную передачу для привода скребкового транспортра (а. с. СССР 1202984, кл. 65 67/04, 1984). Недостатками упомянутого устройства являются сложное устройство привода рабочих органов погрузчика, небольшая высота загрузки транспортных средств (2850 мм), которая не позволяет использовать на уборке урожая большегрузные автомобили типа Камаз, Урал с нашивными бортами. Задачами, на решение которых направлена полезная модель, являются упрощение привода рабочих органов погрузчика повышение эффективности загрузки транспортных средств. Поставленная задача достигается тем, что в погрузчике зерна, содержащем выгрузную головку,шнековый питатель, промежуточную опору, редуктор конический, ведущий вал, скребковый транспортер и имеющий привод рабочих органов, включающий в себя вал отбора мощности, карданный вал,цепную передачу для привода скребкового транспортера, цепную передачу для привода шнекового питателя, звездочки, редуктор конический и ведущий вал скребкового транспортера, согласно изобретению, в цепной передаче для привода скребкового транспортера одна звездочка закреплена на ведущем валу скребкового транспортера, а другая на валу, один конец которого соединен с карданным валом, а другой установлен в промежуточной опоре. При этом конический редуктор установлен на одном уровне с ведущим валом скребкового транспортра и через цепную передачу передат вращение шнековому питателю. В этом случае отпадает необходимость в установке промежуточного вала со всеми предохранительными устройствами, что вс вместе ведет к упрощению устройства привода органов погрузчика. На фиг. 1 изображен общий вид погрузчика зерна на фиг. 2 - кинематическая схема. Погрузчик зерна состоит из следующих основных узлов и механизмов (фиг. 1) отвала 1, выгрузной головки 2, шнекового питателя 3, промежуточной опоры 4, редуктора конического 5, ведущего вала 6,скребкового транспортра 7. На трактор погрузчик навешен посредством автоматической сцепки 8. Рабочие скорости движения агрегата обеспечены с помощью гидравлического ходоуменьшителя 9. Привод рабочих органов осуществлн от ВОМ (вала отбора мощности) 11 трактора посредством карданного вала 10. Система привода рабочих органов погрузчика включает в себя (фиг. 2) вал отбора мощности 11 трактора, карданный вал 10, передающий движение от вала отбора мощности 11 трактора, промежуточную опору 4, цепную передачу 12, ведущий вал 6 транспортра, цепную муфту 14, входной вал конического редуктора 5, цепь 15, звздочки 13, 16, 17,18, 19, 20, 21. Работает погрузчик зерна следующим образом. Вращение от заднего вала отбора мощности 11 трактора через карданный вал 10, передатся на промежуточную опору 4, снабжнную предохранительной кулачковой муфтой. С опоры вращение, при помощи цепной передачи 12 и звздочек 13 и 21,передатся одновременно на ведущий вал 6 транспортра и через цепную муфту 14 на входной вал конического редуктора 5. С конического редуктора 5 при помощи цепи 15 и звздочек 16 и 17 вращение передатся на шнековый питатель 3. Шнек, вращаясь, подат зерно к загрузочному окну отвала и загружает скребковый транспортр 7, который перемещает зерно в транспортное средство или бурт. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Погрузчик зерна, содержащий выгрузную головку, шнековый питатель, промежуточную опору,редуктор конический, ведущий вал, скребковый транспортер и имеющий привод рабочих органов,включающий в себя вал отбора мощности, карданный вал, цепную передачу для привода скребкового транспортера, цепную передачу для привода шнекового питателя, звездочки, редуктор конический и ведущий вал скребкового транспортера, отличающийся тем, что в цепной передаче для привода скребкового транспортера одна звездочка закреплена на ведущем валу скребкового транспортера, а другая на валу, один конец которого соединен с карданным валом, а другой установлен в промежуточной опоре. 2. Погрузчик по п. 1, отличающийся тем, что конический редуктор установлен на одном уровне с ведущим валом скребкового транспортера и соединен со шнековым питателем через цепную передачу.
