Роторно-ленточный погрузчик с изменяемым углом подъема

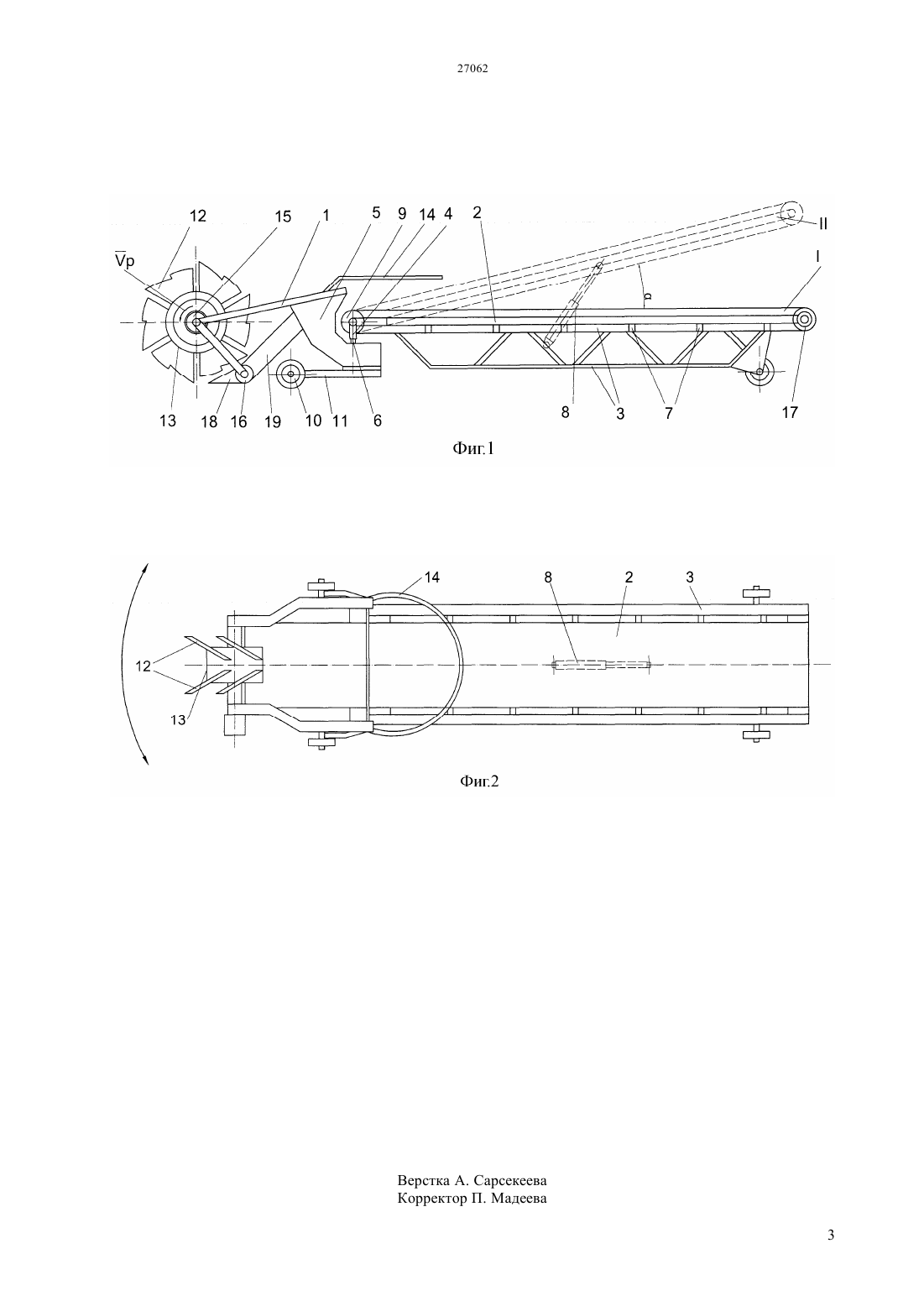

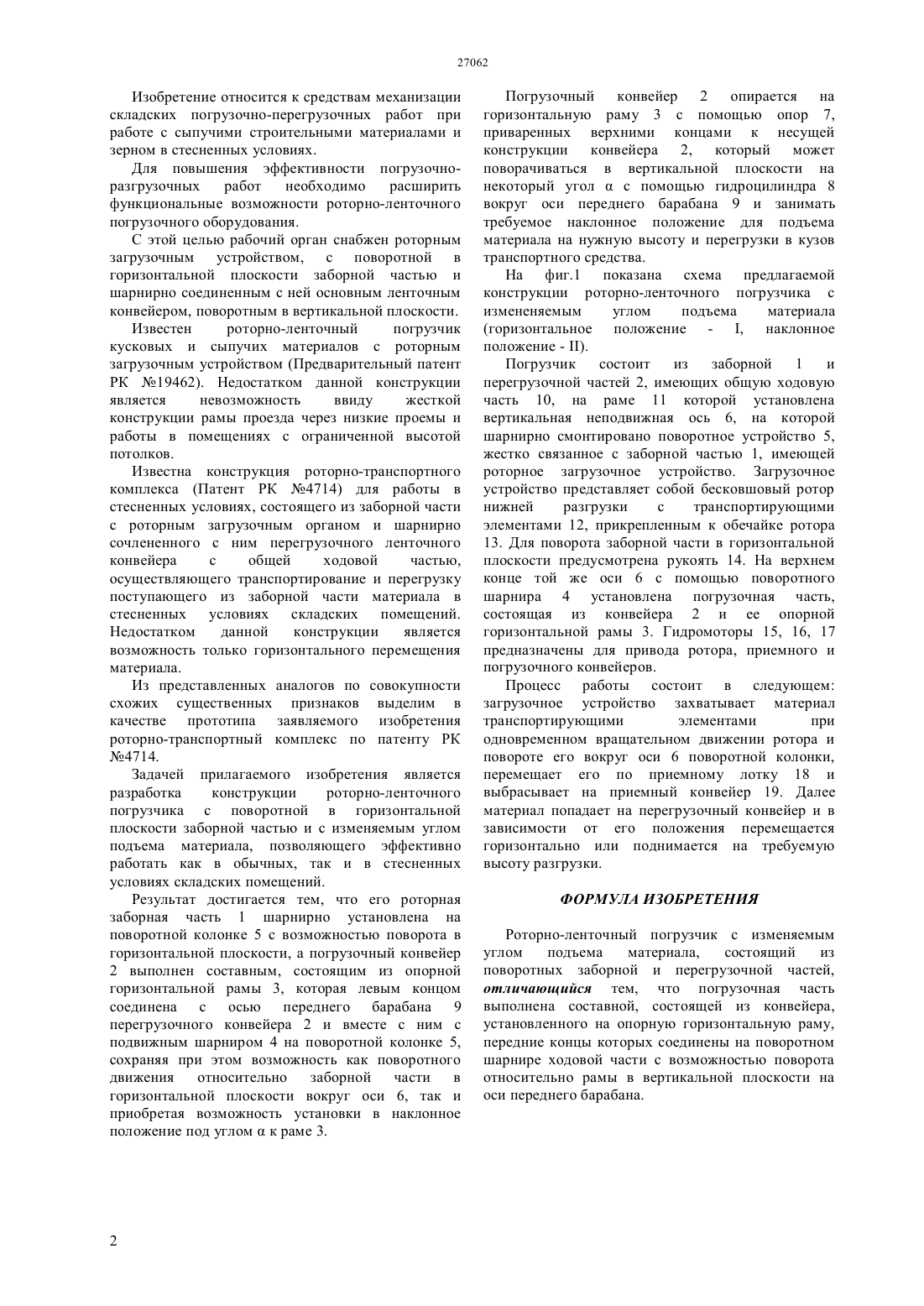

(51) 02 3/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к средствам механизации складских погрузочно-перегрузочных работ при работе с сыпучими строительными материалами в стесненных условиях. Для повышения эффективности погрузочноразгрузочных работ необходимо расширить функциональные возможности погрузочного оборудования. С этой целью рабочий орган снабжен роторным загрузочным устройством,поворотной в горизонтальной плоскости заборной частью и шарнирно соединенной с ней основным ленточным конвейером, поворотным в вертикальной плоскости.(72) Нураков Серик Есеев Канат Махсутович Успанов Даниал Бауржанович(73) Республиканское государственное предприятие на праве хозяйственного ведения Евразийский национальный университет им. Л.Н. Гумилева Министерства образования и науки Республики Казахстан Изобретение относится к средствам механизации складских погрузочно-перегрузочных работ при работе с сыпучими строительными материалами и зерном в стесненных условиях. Для повышения эффективности погрузочноразгрузочных работ необходимо расширить функциональные возможности роторно-ленточного погрузочного оборудования. С этой целью рабочий орган снабжен роторным загрузочным устройством, с поворотной в горизонтальной плоскости заборной частью и шарнирно соединенным с ней основным ленточным конвейером, поворотным в вертикальной плоскости. Известен роторно-ленточный погрузчик кусковых и сыпучих материалов с роторным загрузочным устройством (Предварительный патент РК 19462). Недостатком данной конструкции является невозможность ввиду жесткой конструкции рамы проезда через низкие проемы и работы в помещениях с ограниченной высотой потолков. Известна конструкция роторно-транспортного комплекса (Патент РК 4714) для работы в стесненных условиях, состоящего из заборной части с роторным загрузочным органом и шарнирно сочлененного с ним перегрузочного ленточного конвейера с общей ходовой частью,осуществляющего транспортирование и перегрузку поступающего из заборной части материала в стесненных условиях складских помещений. Недостатком данной конструкции является возможность только горизонтального перемещения материала. Из представленных аналогов по совокупности схожих существенных признаков выделим в качестве прототипа заявляемого изобретения роторно-транспортный комплекс по патенту РК 4714. Задачей прилагаемого изобретения является разработка конструкции роторно-ленточного погрузчика с поворотной в горизонтальной плоскости заборной частью и с изменяемым углом подъема материала, позволяющего эффективно работать как в обычных, так и в стесненных условиях складских помещений. Результат достигается тем, что его роторная заборная часть 1 шарнирно установлена на поворотной колонке 5 с возможностью поворота в горизонтальной плоскости, а погрузочный конвейер 2 выполнен составным, состоящим из опорной горизонтальной рамы 3, которая левым концом соединена с осью переднего барабана 9 перегрузочного конвейера 2 и вместе с ним с подвижным шарниром 4 на поворотной колонке 5,сохраняя при этом возможность как поворотного движения относительно заборной части в горизонтальной плоскости вокруг оси 6, так и приобретая возможность установки в наклонное положение под угломк раме 3. Погрузочный конвейер 2 опирается на горизонтальную раму 3 с помощью опор 7,приваренных верхними концами к несущей конструкции конвейера 2, который может поворачиваться в вертикальной плоскости на некоторый уголс помощью гидроцилиндра 8 вокруг оси переднего барабана 9 и занимать требуемое наклонное положение для подъема материала на нужную высоту и перегрузки в кузов транспортного средства. На фиг.1 показана схема предлагаемой конструкции роторно-ленточного погрузчика с измененяемым углом подъема материала(горизонтальное положение - , наклонное положение - ). Погрузчик состоит из заборной 1 и перегрузочной частей 2, имеющих общую ходовую часть 10, на раме 11 которой установлена вертикальная неподвижная ось 6, на которой шарнирно смонтировано поворотное устройство 5,жестко связанное с заборной частью 1, имеющей роторное загрузочное устройство. Загрузочное устройство представляет собой бесковшовый ротор нижней разгрузки с транспортирующими элементами 12, прикрепленным к обечайке ротора 13. Для поворота заборной части в горизонтальной плоскости предусмотрена рукоять 14. На верхнем конце той же оси 6 с помощью поворотного шарнира 4 установлена погрузочная часть,состоящая из конвейера 2 и ее опорной горизонтальной рамы 3. Гидромоторы 15, 16, 17 предназначены для привода ротора, приемного и погрузочного конвейеров. Процесс работы состоит в следующем загрузочное устройство захватывает материал транспортирующими элементами при одновременном вращательном движении ротора и повороте его вокруг оси 6 поворотной колонки,перемещает его по приемному лотку 18 и выбрасывает на приемный конвейер 19. Далее материал попадает на перегрузочный конвейер и в зависимости от его положения перемещается горизонтально или поднимается на требуемую высоту разгрузки. ФОРМУЛА ИЗОБРЕТЕНИЯ Роторно-ленточный погрузчик с изменяемым углом подъема материала,состоящий из поворотных заборной и перегрузочной частей,отличающийся тем, что погрузочная часть выполнена составной, состоящей из конвейера,установленного на опорную горизонтальную раму,передние концы которых соединены на поворотном шарнире ходовой части с возможностью поворота относительно рамы в вертикальной плоскости на оси переднего барабана.
