Роторный рабочий орган

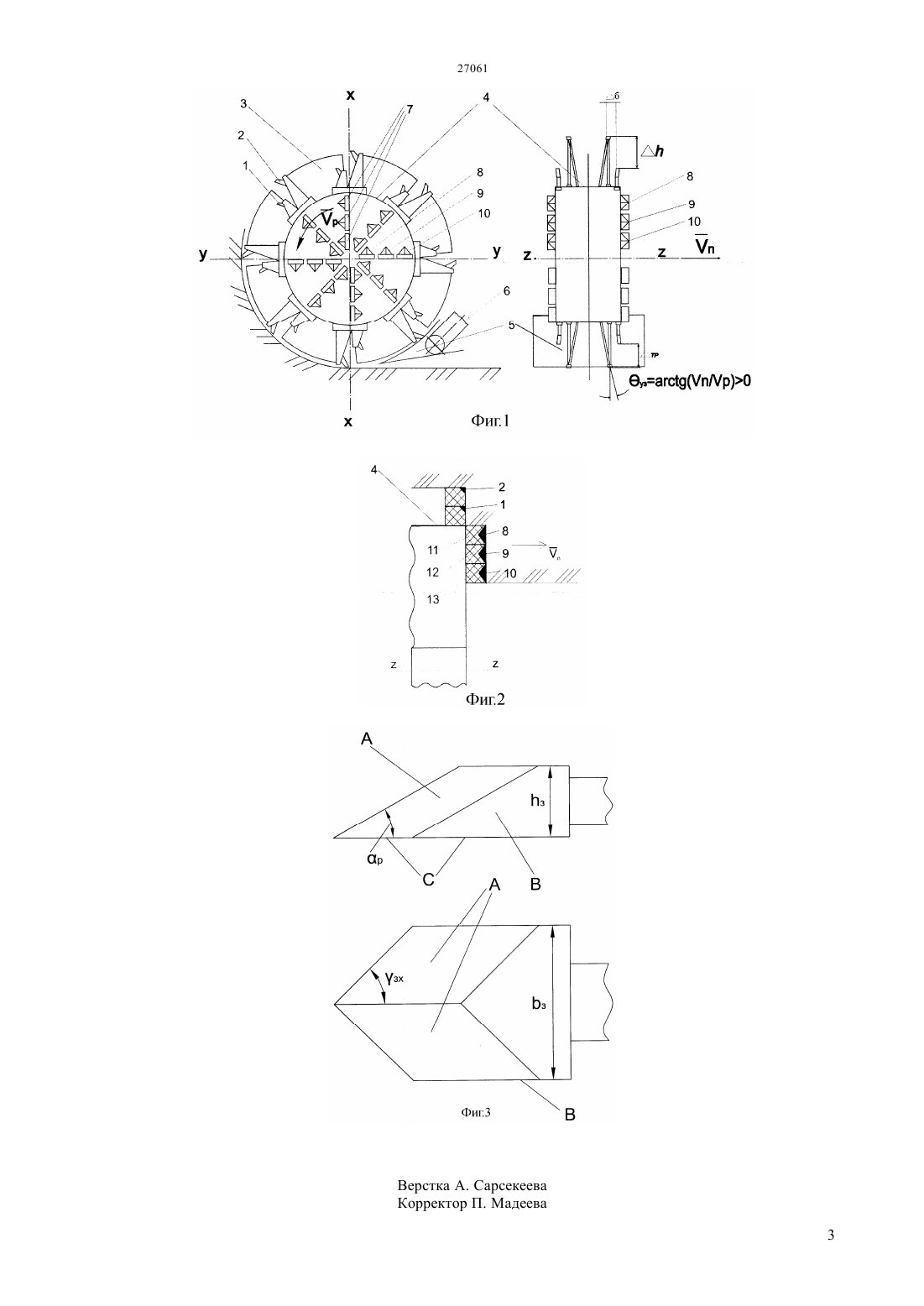

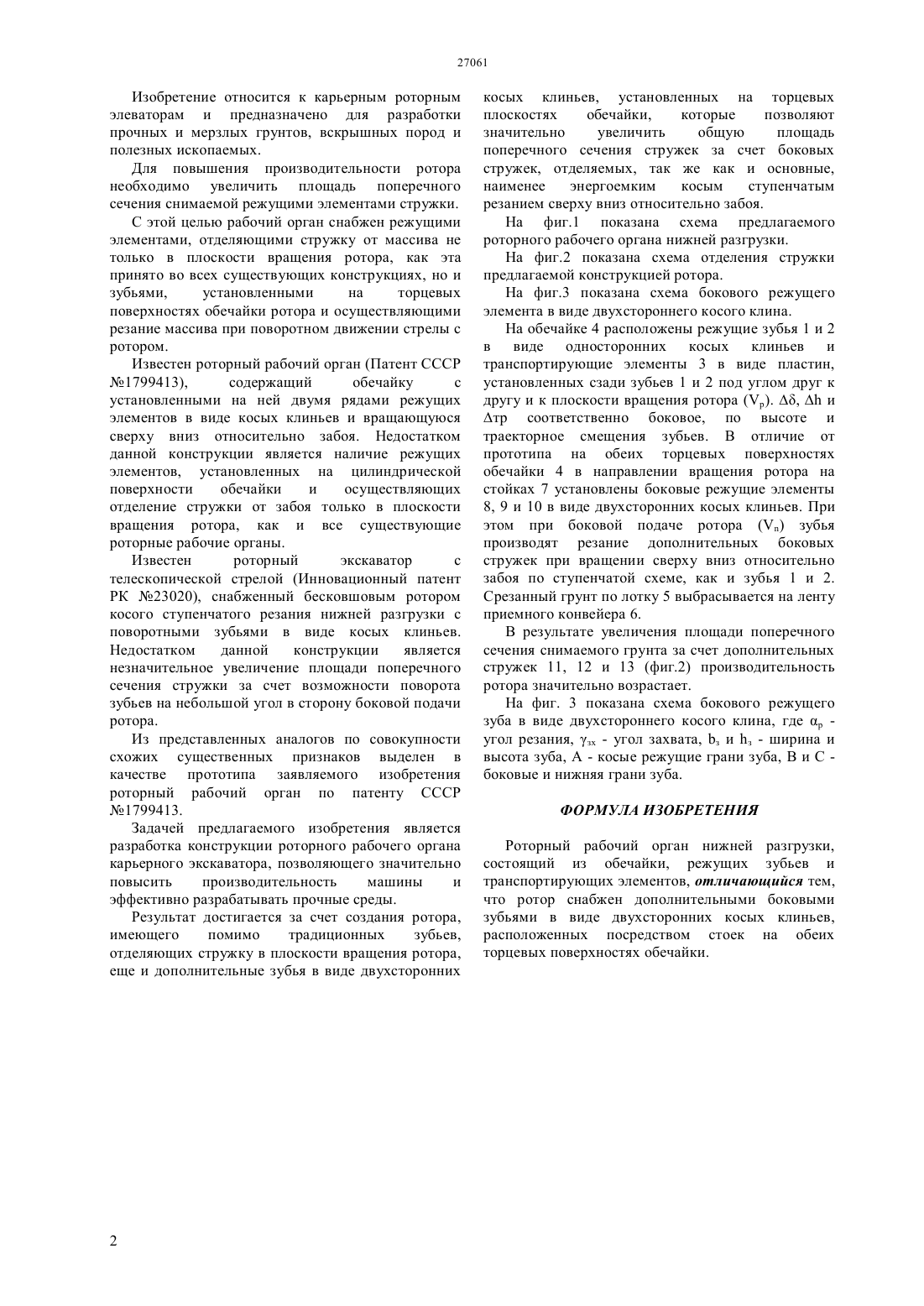

(51) 02 3/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ С этой целью рабочий орган снабжен дополнительными боковыми режущими элементами, отделяющими стружку от массива зубьями,установленными на торцевых поверхностях обечайки ротора и осуществляющими резание массива при поворотном движении стрелы с ротором. Результат достигается за счет создания ротора,имеющего помимо зубьев в виде односторонних косых клиньев, отделяющих стружку в плоскости вращения ротора, еще и дополнительные зубья в виде двухсторонних косых клиньев, установленных на торцевых плоскостях обечайки, которые позволяют значительно увеличить общую площадь поперечного сечения отделяемых стружек и отделять боковые стружки, как и основные,наименее энергоемким косым ступенчатым резанием сверху вниз относительно забоя.(72) Нураков Серик Есеев Канат Махсутович Успанов Даниал Бауржанович(73) Республиканское государственное предприятие на праве хозяйственного ведения Евразийский национальный университет им. Л.Н. Гумилева Министерства образования и науки Республики Казахстан(57) Изобретение относится к карьерным роторным элеваторам и предназначено для разработки прочных и мерзлых грузов, вскрышных пород и полезных ископаемых. Для повышения производительности ротора необходимо увеличить площадь поперечного сечения снимаемой режущими элементами стружки. Изобретение относится к карьерным роторным элеваторам и предназначено для разработки прочных и мерзлых грунтов, вскрышных пород и полезных ископаемых. Для повышения производительности ротора необходимо увеличить площадь поперечного сечения снимаемой режущими элементами стружки. С этой целью рабочий орган снабжен режущими элементами, отделяющими стружку от массива не только в плоскости вращения ротора, как эта принято во всех существующих конструкциях, но и зубьями,установленными на торцевых поверхностях обечайки ротора и осуществляющими резание массива при поворотном движении стрелы с ротором. Известен роторный рабочий орган (Патент СССР 1799413),содержащий обечайку с установленными на ней двумя рядами режущих элементов в виде косых клиньев и вращающуюся сверху вниз относительно забоя. Недостатком данной конструкции является наличие режущих элементов, установленных на цилиндрической поверхности обечайки и осуществляющих отделение стружки от забоя только в плоскости вращения ротора, как и все существующие роторные рабочие органы. Известен роторный экскаватор с телескопической стрелой (Инновационный патент РК 23020), снабженный бесковшовым ротором косого ступенчатого резания нижней разгрузки с поворотными зубьями в виде косых клиньев. Недостатком данной конструкции является незначительное увеличение площади поперечного сечения стружки за счет возможности поворота зубьев на небольшой угол в сторону боковой подачи ротора. Из представленных аналогов по совокупности схожих существенных признаков выделен в качестве прототипа заявляемого изобретения роторный рабочий орган по патенту СССР 1799413. Задачей предлагаемого изобретения является разработка конструкции роторного рабочего органа карьерного экскаватора, позволяющего значительно повысить производительность машины и эффективно разрабатывать прочные среды. Результат достигается за счет создания ротора,имеющего помимо традиционных зубьев,отделяющих стружку в плоскости вращения ротора,еще и дополнительные зубья в виде двухсторонних косых клиньев, установленных на торцевых плоскостях обечайки,которые позволяют значительно увеличить общую площадь поперечного сечения стружек за счет боковых стружек, отделяемых, так же как и основные,наименее энергоемким косым ступенчатым резанием сверху вниз относительно забоя. На фиг.1 показана схема предлагаемого роторного рабочего органа нижней разгрузки. На фиг.2 показана схема отделения стружки предлагаемой конструкцией ротора. На фиг.3 показана схема бокового режущего элемента в виде двухстороннего косого клина. На обечайке 4 расположены режущие зубья 1 и 2 в виде односторонних косых клиньев и транспортирующие элементы 3 в виде пластин,установленных сзади зубьев 1 и 2 под углом друг к другу и к плоскости вращения ротора . ,и тр соответственно боковое, по высоте и траекторное смещения зубьев. В отличие от прототипа на обеих торцевых поверхностях обечайки 4 в направлении вращения ротора на стойках 7 установлены боковые режущие элементы 8, 9 и 10 в виде двухсторонних косых клиньев. При этом при боковой подаче роторазубья производят резание дополнительных боковых стружек при вращении сверху вниз относительно забоя по ступенчатой схеме, как и зубья 1 и 2. Срезанный грунт по лотку 5 выбрасывается на ленту приемного конвейера 6. В результате увеличения площади поперечного сечения снимаемого грунта за счет дополнительных стружек 11, 12 и 13 (фиг.2) производительность ротора значительно возрастает. На фиг. 3 показана схема бокового режущего зуба в виде двухстороннего косого клина, гдеугол резания, зх - угол захвата, з и з - ширина и высота зуба, А - косые режущие грани зуба, В и С боковые и нижняя грани зуба. ФОРМУЛА ИЗОБРЕТЕНИЯ Роторный рабочий орган нижней разгрузки,состоящий из обечайки, режущих зубьев и транспортирующих элементов, отличающийся тем,что ротор снабжен дополнительными боковыми зубьями в виде двухсторонних косых клиньев,расположенных посредством стоек на обеих торцевых поверхностях обечайки.
