Спопсоб оперативного определения качества глиноземного спека

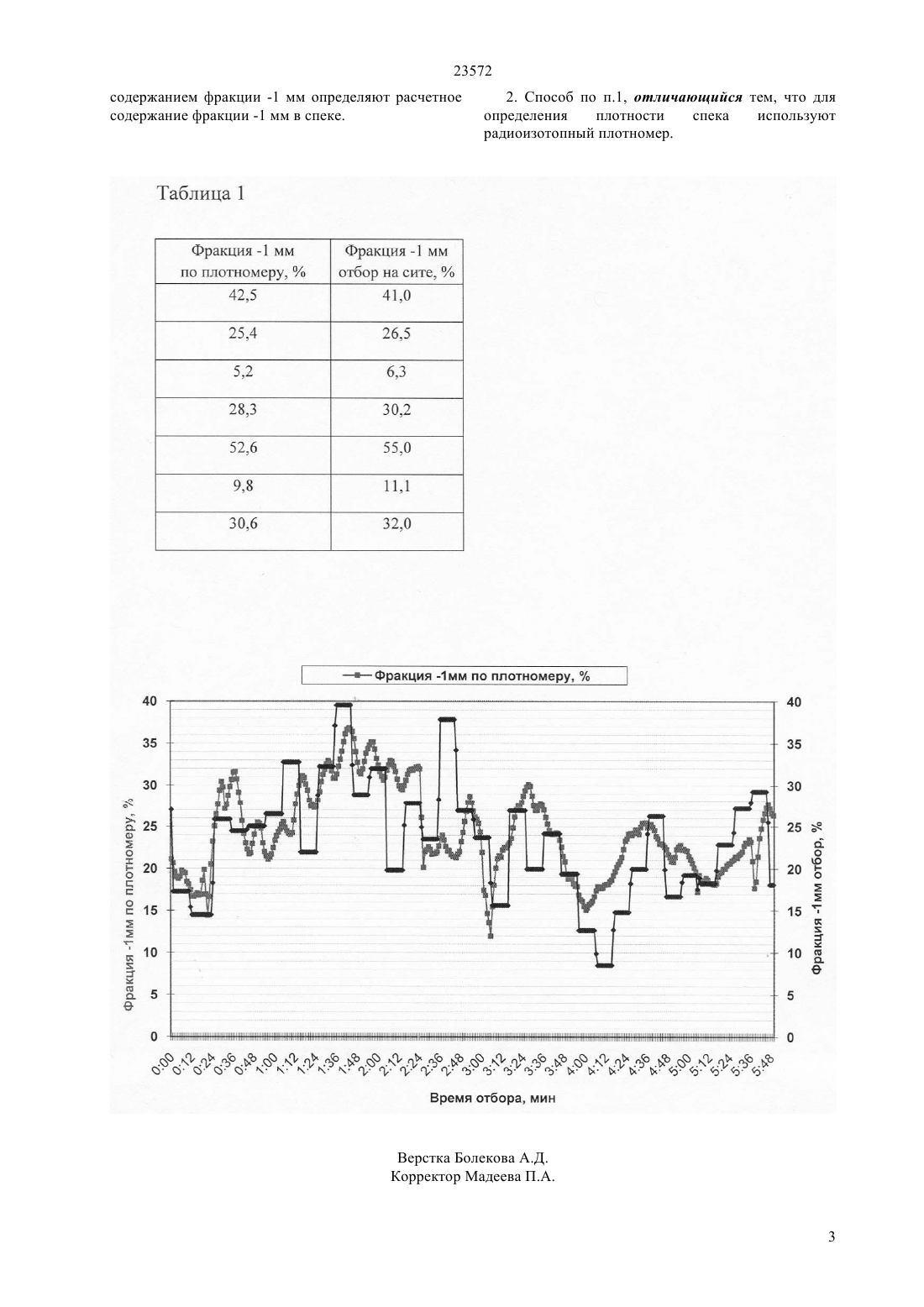

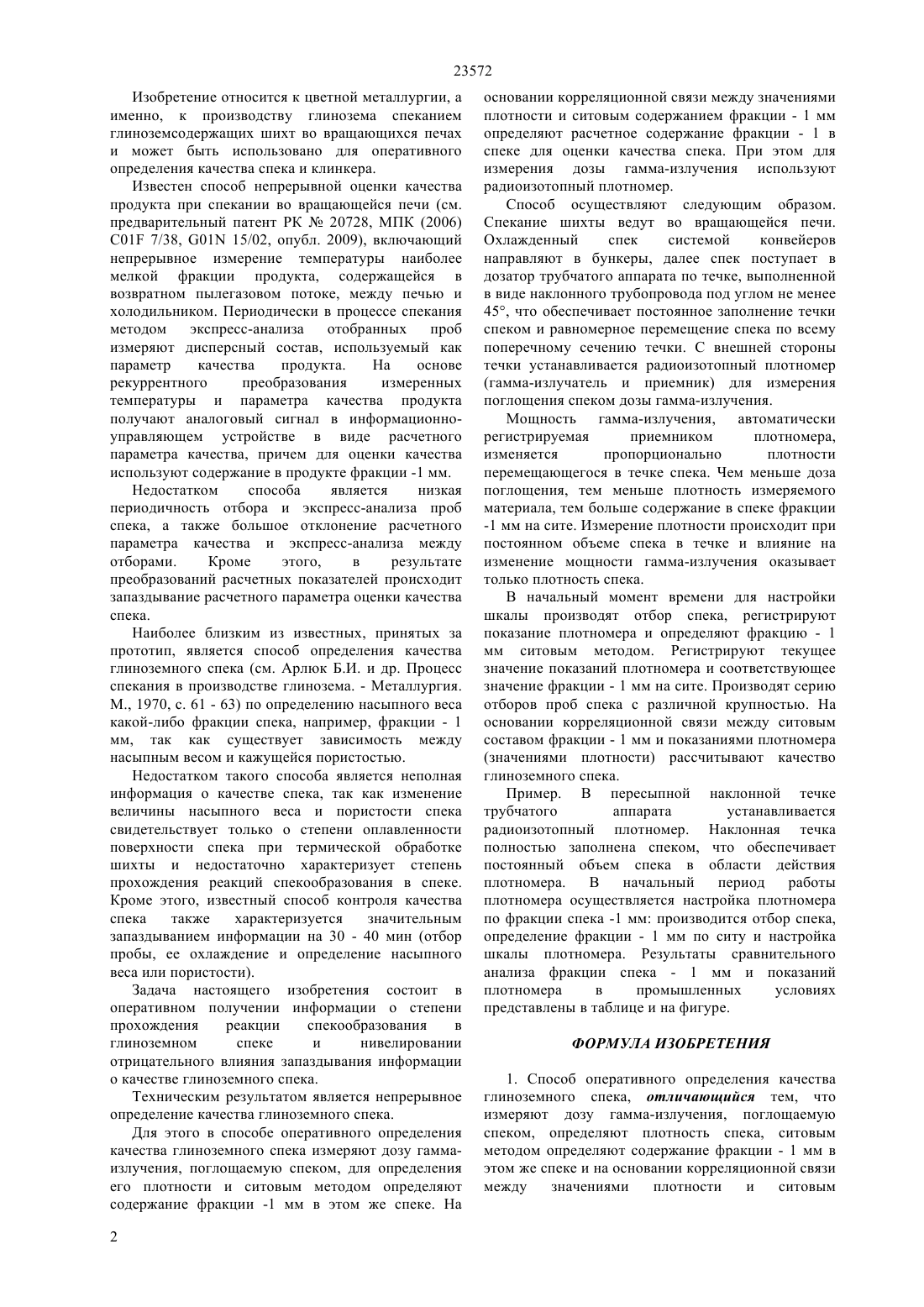

(51) 01 7/38 (2009.01) 01 9/24 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Для этого в способе оперативного определения качества глиноземного спека измеряют дозу гаммаизлучения, поглощаемую спеком, для определения его плотности и ситовым методом определяют содержание фракции - 1 мм в этом же спеке. На основании корреляционной связи между значениями плотности и ситовым содержанием фракции - 1 мм определяют расчетное содержание фракции - 1 мм в спеке для оценки качества спека. При этом для измерения дозы гамма-излучения используют радиоизотопный плотномер. Способ позволяет оперативно получать информацию о степени прохождения реакции спекообразования в глиноземном спеке и нивелировать отрицательное влияние запаздывания информации о качестве глиноземного спека.(72) Каулин Виталий Васильевич Твердохлебов Сергей Андреевич Васильев Евгений Юрьевич(73) Акционерное общество Алюминий Казахстана(54) СПОСОБ ОПЕРАТИВНОГО ОПРЕДЕЛЕНИЯ КАЧЕСТВА ГЛИНОЗЕМНОГО СПЕКА(57) Изобретение относится к цветной металлургии,а именно, к производству глинозема спеканием глиноземсодержащих шихт во вращающихся печах и может быть использовано для оперативного определения качества спека и клинкера. 23572 Изобретение относится к цветной металлургии, а именно, к производству глинозема спеканием глиноземсодержащих шихт во вращающихся печах и может быть использовано для оперативного определения качества спека и клинкера. Известен способ непрерывной оценки качества продукта при спекании во вращающейся печи (см. предварительный патент РК 20728, МПК (2006) 01 7/38, 01 15/02, опубл. 2009), включающий непрерывное измерение температуры наиболее мелкой фракции продукта, содержащейся в возвратном пылегазовом потоке, между печью и холодильником. Периодически в процессе спекания методом экспресс-анализа отобранных проб измеряют дисперсный состав, используемый как параметр качества продукта. На основе рекуррентного преобразования измеренных температуры и параметра качества продукта получают аналоговый сигнал в информационноуправляющем устройстве в виде расчетного параметра качества, причем для оценки качества используют содержание в продукте фракции -1 мм. Недостатком способа является низкая периодичность отбора и экспресс-анализа проб спека, а также большое отклонение расчетного параметра качества и экспресс-анализа между отборами. Кроме этого,в результате преобразований расчетных показателей происходит запаздывание расчетного параметра оценки качества спека. Наиболее близким из известных, принятых за прототип, является способ определения качества глиноземного спека (см. Арлюк Б.И. и др. Процесс спекания в производстве глинозема. - Металлургия. М., 1970, с. 61 - 63) по определению насыпного веса какой-либо фракции спека, например, фракции - 1 мм, так как существует зависимость между насыпным весом и кажущейся пористостью. Недостатком такого способа является неполная информация о качестве спека, так как изменение величины насыпного веса и пористости спека свидетельствует только о степени оплавленности поверхности спека при термической обработке шихты и недостаточно характеризует степень прохождения реакций спекообразования в спеке. Кроме этого, известный способ контроля качества спека также характеризуется значительным запаздыванием информации на 30 - 40 мин (отбор пробы, ее охлаждение и определение насыпного веса или пористости). Задача настоящего изобретения состоит в оперативном получении информации о степени прохождения реакции спекообразования в глиноземном спеке и нивелировании отрицательного влияния запаздывания информации о качестве глиноземного спека. Техническим результатом является непрерывное определение качества глиноземного спека. Для этого в способе оперативного определения качества глиноземного спека измеряют дозу гаммаизлучения, поглощаемую спеком, для определения его плотности и ситовым методом определяют содержание фракции -1 мм в этом же спеке. На 2 основании корреляционной связи между значениями плотности и ситовым содержанием фракции - 1 мм определяют расчетное содержание фракции - 1 в спеке для оценки качества спека. При этом для измерения дозы гамма-излучения используют радиоизотопный плотномер. Способ осуществляют следующим образом. Спекание шихты ведут во вращающейся печи. Охлажденный спек системой конвейеров направляют в бункеры, далее спек поступает в дозатор трубчатого аппарата по течке, выполненной в виде наклонного трубопровода под углом не менее 45, что обеспечивает постоянное заполнение течки спеком и равномерное перемещение спека по всему поперечному сечению течки. С внешней стороны течки устанавливается радиоизотопный плотномер(гамма-излучатель и приемник) для измерения поглощения спеком дозы гамма-излучения. Мощность гамма-излучения, автоматически регистрируемая приемником плотномера,изменяется пропорционально плотности перемещающегося в течке спека. Чем меньше доза поглощения, тем меньше плотность измеряемого материала, тем больше содержание в спеке фракции-1 мм на сите. Измерение плотности происходит при постоянном объеме спека в течке и влияние на изменение мощности гамма-излучения оказывает только плотность спека. В начальный момент времени для настройки шкалы производят отбор спека, регистрируют показание плотномера и определяют фракцию - 1 мм ситовым методом. Регистрируют текущее значение показаний плотномера и соответствующее значение фракции - 1 мм на сите. Производят серию отборов проб спека с различной крупностью. На основании корреляционной связи между ситовым составом фракции - 1 мм и показаниями плотномера(значениями плотности) рассчитывают качество глиноземного спека. Пример. В пересыпной наклонной течке трубчатого аппарата устанавливается радиоизотопный плотномер. Наклонная течка полностью заполнена спеком, что обеспечивает постоянный объем спека в области действия плотномера. В начальный период работы плотномера осуществляется настройка плотномера по фракции спека -1 мм производится отбор спека,определение фракции - 1 мм по ситу и настройка шкалы плотномера. Результаты сравнительного анализа фракции спека - 1 мм и показаний плотномера в промышленных условиях представлены в таблице и на фигуре. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ оперативного определения качества глиноземного спека, отличающийся тем, что измеряют дозу гамма-излучения, поглощаемую спеком, определяют плотность спека, ситовым методом определяют содержание фракции - 1 мм в этом же спеке и на основании корреляционной связи между значениями плотности и ситовым 23572 содержанием фракции -1 мм определяют расчетное содержание фракции -1 мм в спеке. 2. Способ по п.1, отличающийся тем, что для определения плотности спека используют радиоизотопный плотномер.
