Легко движущая телега

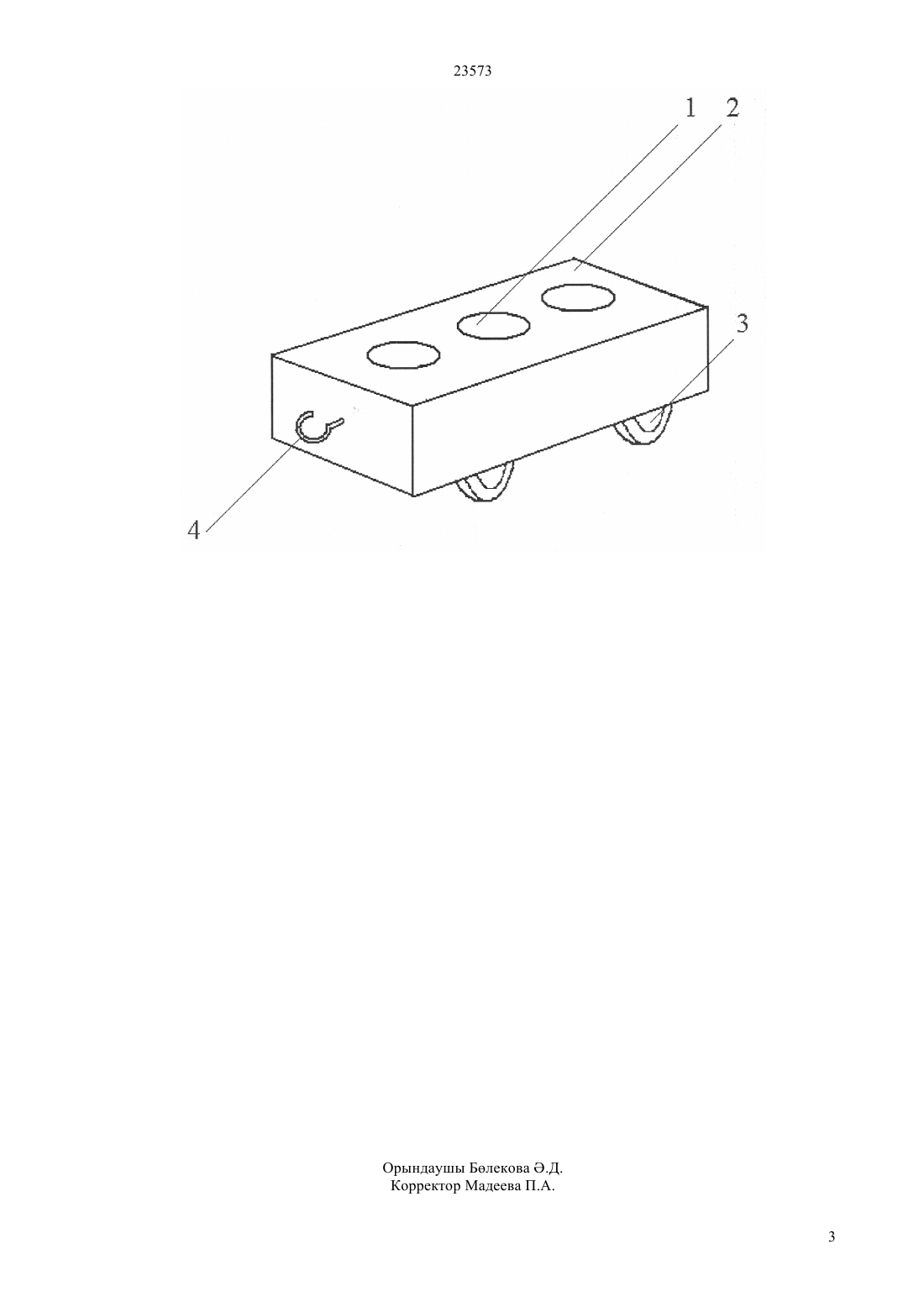

(51) 01 17/00 (2010.01) АЗАСТАН РЕСПУБЛИКАСЫ ДЛЕТ МИНИСТРЛГ ЗИЯТКЕРЛК МЕНШК ЫЫ КОМИТЕТ НЕРТАБЫСА ИННОВАЦИЯЛЫ ПАТЕНТ СИПАТТАМАСЫ(57) нерксптк лг блм мекемелернде физика пн бойынша механика блмдерндег тжрибелерд крсетуге, мселен, б алыпты тзу сызыты озалыс, инерция былысы, т. б,арналан. Бл ндрстк лгн сонылыы, б атарлы радиальды подшипниктерге бектлген трт жел айналатын дгелектер бар, ттас купе роликтерн арбашаны негзг блг ретнде олдану болып табылады. Бл жмыс органыны ортамен байланысын жасартатын техникалы нтижеге ол жеткзед.(72) Аширов Трлыбек Кенжетаевич Спандияров Ерман Абишев Мейрам Абилкасымович Умирбаева Шара Жолдасбаевна Умирбаева Гульмира Байдиллаевна 23573 нерксптк лг блм мекемелернде физика пн бойынша механика блмдерндег тжрибелерд крсетуге, мселен, б алыпты тзу сызыты озалыс, инерция былысы, т. б,арналан. Горизонталь жазытыта массаларды серпмд зара серн крсетуге арналан жел озалатын массасы 0,6 кг лшемдер 25010055 мм арбаша белгл(///.14735 0. 02.02.1998). Арбашаны негзг блг - жк жайастыратын ш шыршытары бар ааштан жасалан орап (Фотосурет 1. Прототип). Ал орапты астына ек ось арылы трт дгелектер бектлген. Бл арбашаны мынадай кемшлктер бар. Жинатау кезенде ек осьт параллельдгн сатау иын, трек ретнде подшипникт жотыы дгелектерд йкелс кшн кбейтед, сондай-а арбашаны жалпы массасы лкен. Мны б тжрибе нтижелерн длдктер мен крсетлетн былыстарды физикалы суреттерн сапасын тмендетед. Жел озалатын арбашаны фотосуреттер Фотосурет 1. Жалпы крнс, фотосурет 2. Астынан,фотосурет 3. Купе роликтерн жалпы крнс,фотосурет 4. Прототип. нерксптк лгн мнн тсндру шн слбада жел озалатын массасы 0,11 кг арбашаны жалпы крнс келтрлген. Арбаша рамына келес блктер енед параллелепипед пшнд ааш орап 2, трт дгелект купе роликтер 3 (ек дгелек слбада крсетлген), лгек 4. Арбаша орап зындыы 100, ен 52 жне биктг 31 мм ааш кесндснен жасалан. Оны стг жаында перка кмегмен диаметр 20 мм,тередг 14 мм ш цилиндр трздес шыршалар брыланан. Бл шыршалара массасы р трл жктерд жайастыруа болады. лгш 4 жп арылы арбашаны тартуа арналан. Бл ндрстк лгн сонылыы, б атарлы радиальды подшипниктерге бектлген сырты диаметр 22 ен 8 мм трт жел айналатын дгелектер бар, ттас купе роликтерн арбашаны негзг блг ретнде олдану болып табылады. Бл жмыс органыны ортамен байланысын жасартатын техникалы нтижеге ол жеткзед. Алдынан араганда, дгелектерн жартысы ана крнетндей етлп, купе роликтер орапты астындаы ен 10 мм 33 фрезамен жасалынан трт шыршаларды ортасына винтпен М 8 бектлген. нерксптк лгн брнеше рет кайта дайындау технологиясы тмендег тртппен жргзлед. ажетт лшемдерн сатай отырып, арбашаны орабына лайыты параллелепипед пшнд, жасы кептрлген, ааш кесндс жонылады. Оны стнен, массасы р трл жктерд жайастыру шн, перка кмегмен ш цилиндр трздес шыршалар ойылады. Осы жазытыа арама-арсы ааш кесндсн бетнен, алдынан араанда купе роликтер дгелектерн жартысы ана крнетндей етлп,фреза кмегмен симметриялы трт шкыршалар ойылып, бетт дл ортасынан теск саылау брыланады. Осы саылау арылы купе роликтер,арбаша орабы стндег ортадаы шыршаны табаны арылы, винтпен ата бектлед. орапты бет жаыны ортасынан теск саылау брыланып,оган лгш брап кргзлед. Змпара каазды олдану арылы орапты беттер, шыршаларды ш мият тазаланады. Дайын арбашаны б келк етп сырлау компрессорды кмегмен ске асырылып, дайын нмд таза, рак жылы жерде 22-24 саат уаыт млшернде кептред. Жинаталатын арбашаны слбасын, суреттерн, геометриялы лшемдерн,пшн мен оны бояу трлерн згертуге болады. Арбашаны жасау келес рал-жабдытар мен аспаптарды олдану арылы жзеге асырылады ааш дейтн мбебап станок, брылау станогы немесе ол бры, дайын приборды сырлауа арналан компрессор, ен 10 мм 33 ааш фрезасы,20 ааш перкасы, жалпа отвертка, 8 жне 4 брандалар. Арбаша жасауа ажетт материалдар жасы кептрлген ааш кесндс, купе роликтер, М 8 винт,лгш, змпара кааз, трл - тст сырлар. нерксптк лглерн мнд белглерн жиынтыын радиальды подшипниктерге бектлген трт жел айналатын дгелектер бар ттас купе роликтер, прараллелепипед пшнд арбаша орабы жне лгш райды. олданылан дебиеттер///.473 50 2.02.1998. НЕРТАБЫСТЫ ФОРМУЛАСЫ Горизонталь жазытыта массаларды серпмд зара серн крсетуге арналан жел озалатын арбаша, былайша ерекшеленед, жмыс органыны ортамен байланысын жасарту шн арбашаа жел айналатын дгелектер бар ттас купе роликтер ката бектлген.
