Устройство для распределения сыпучего материала

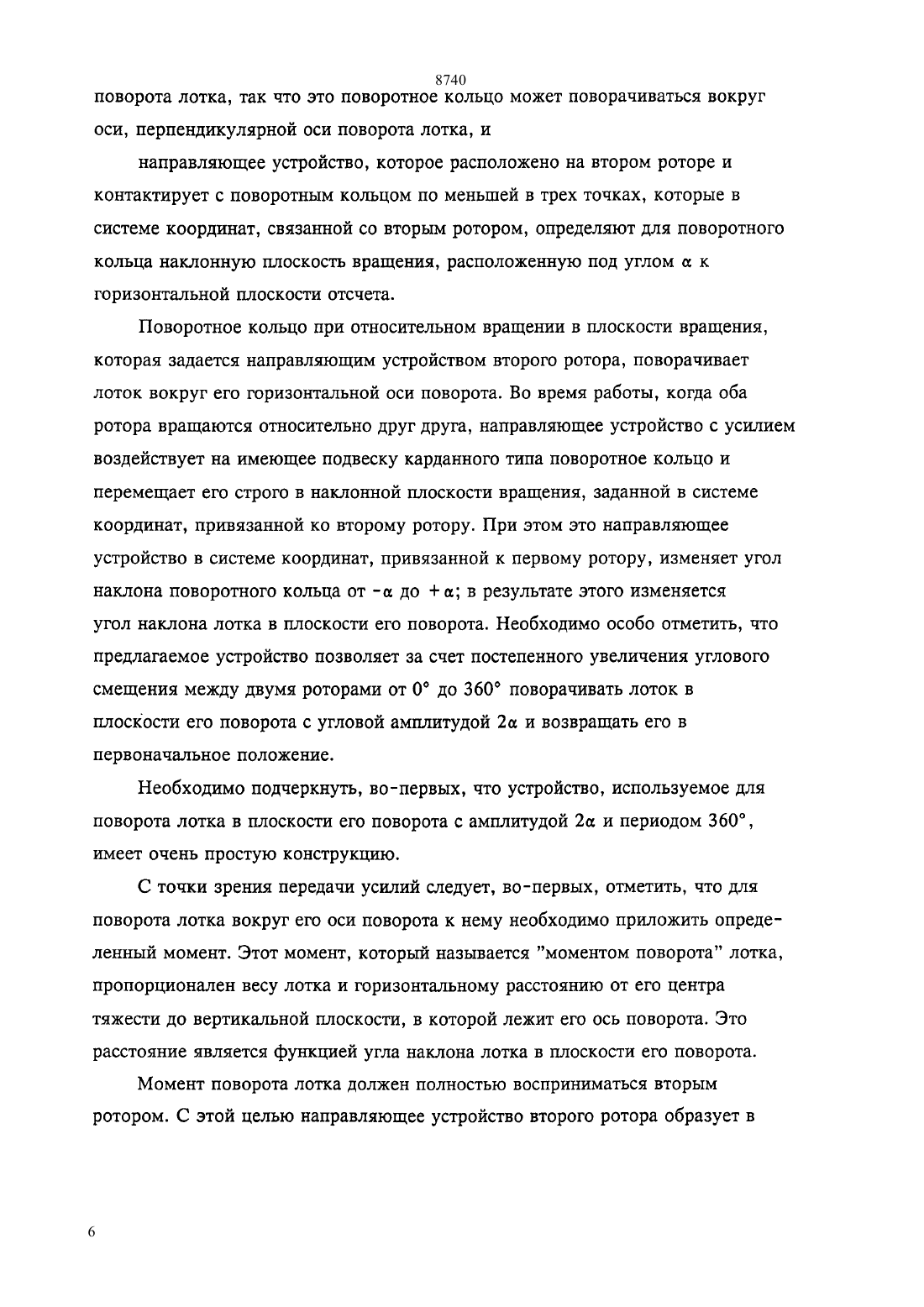

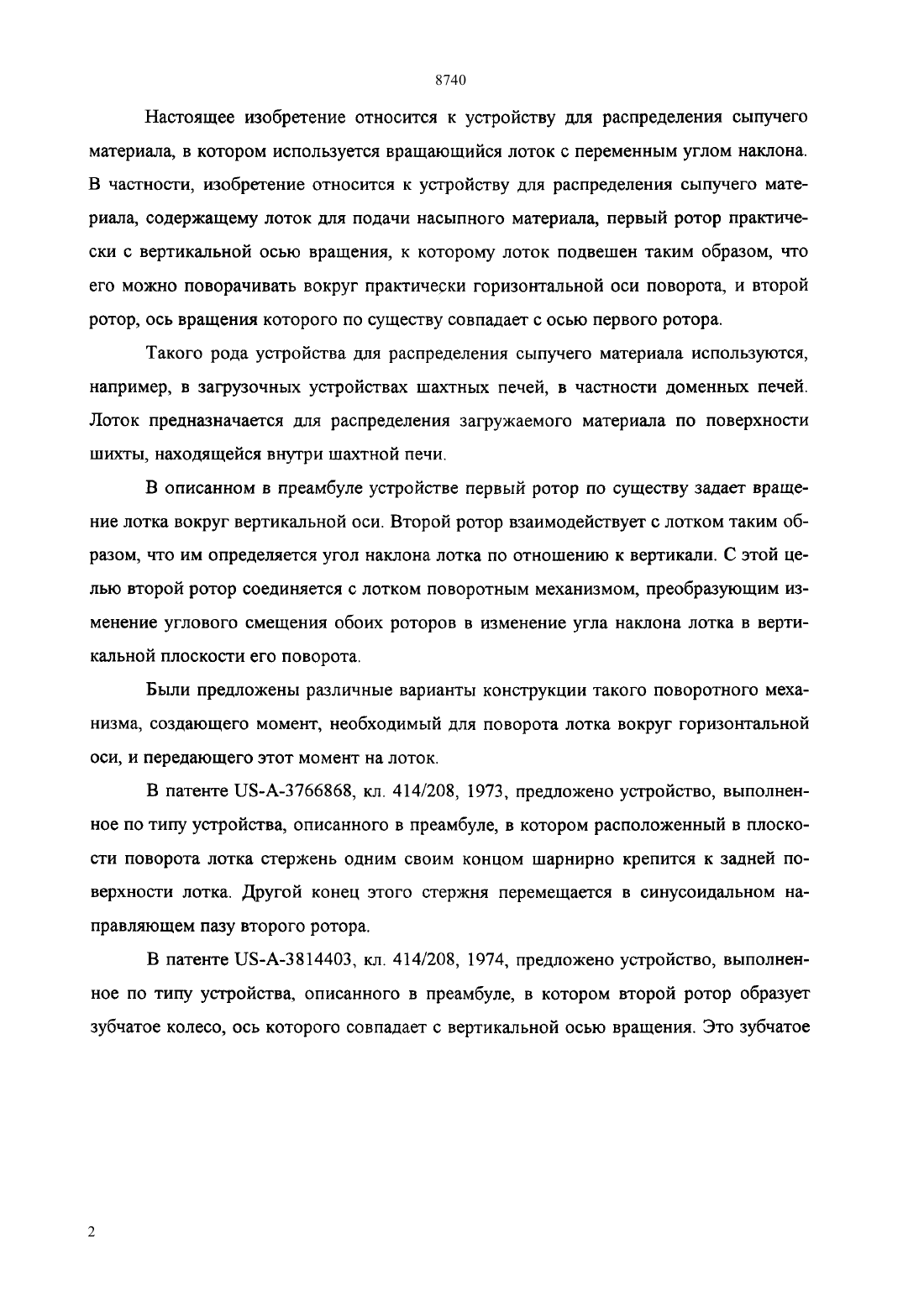

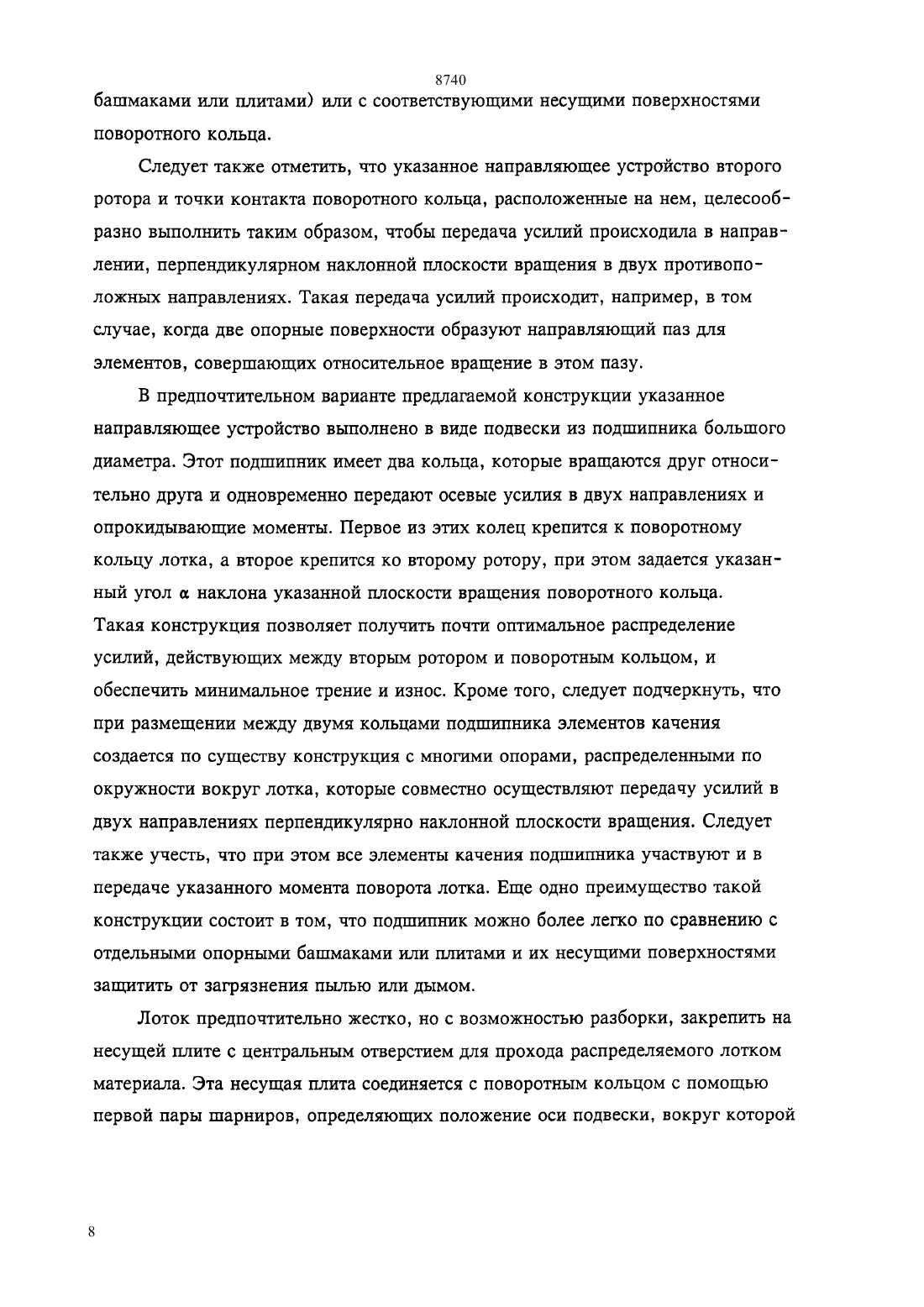

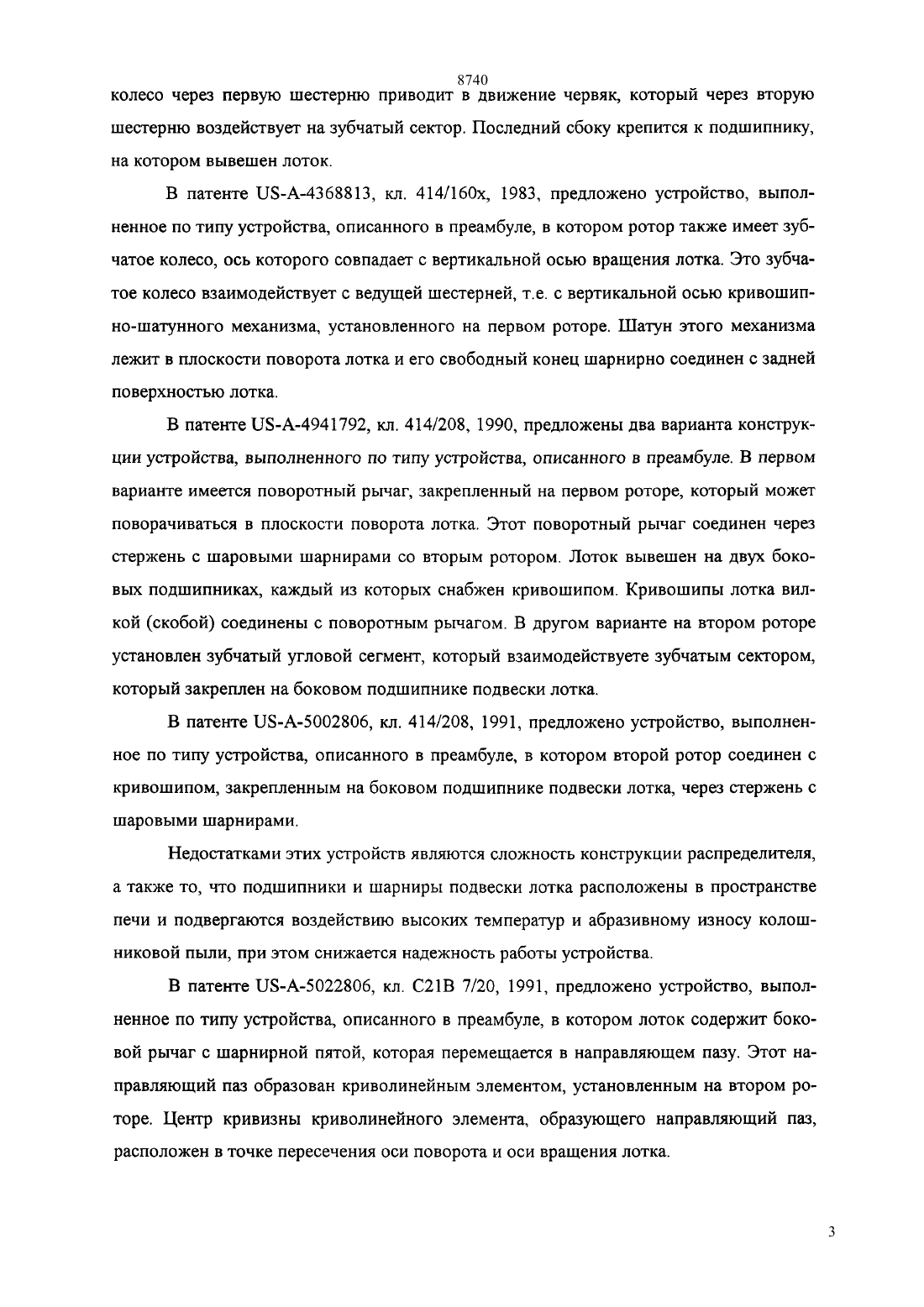

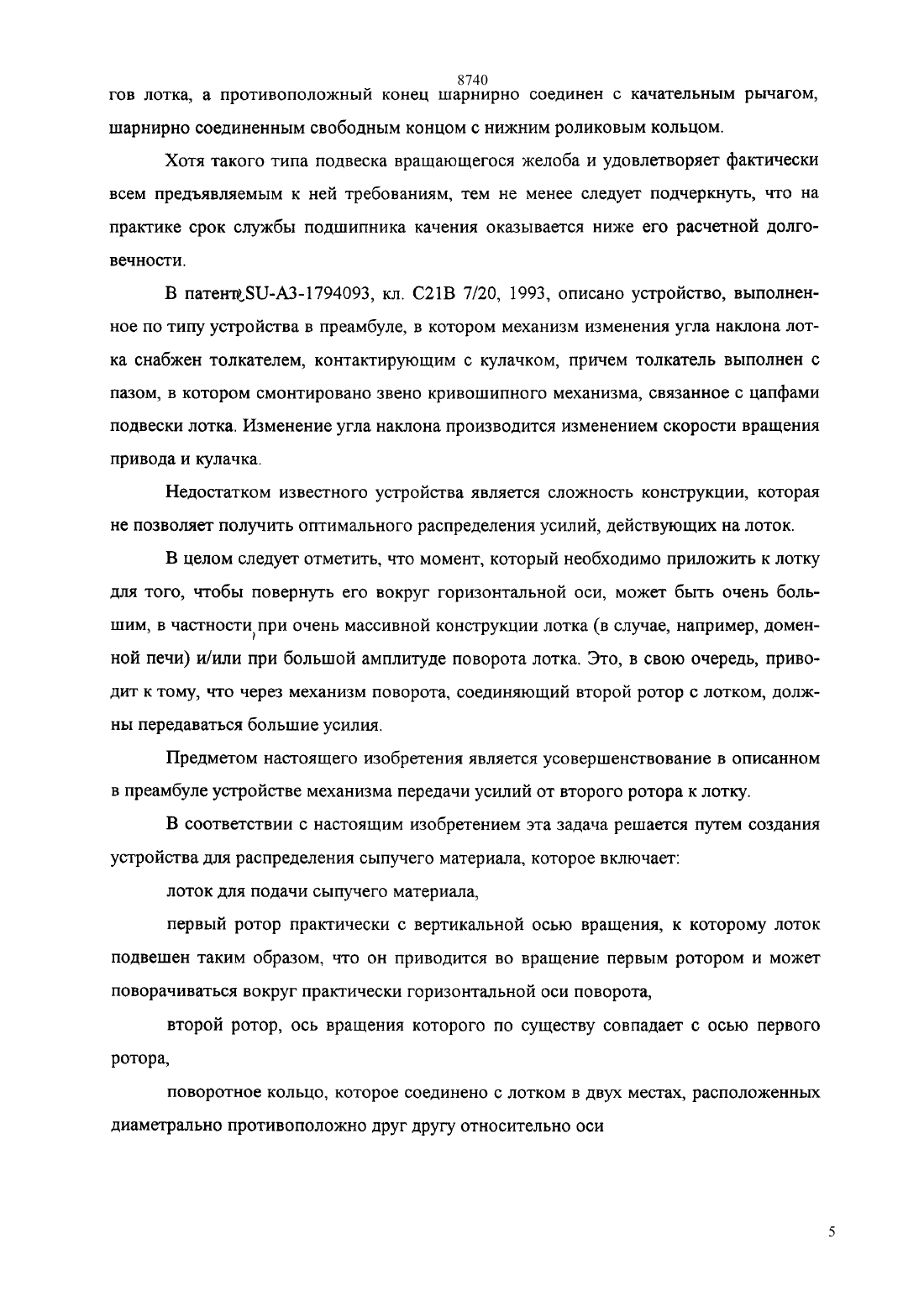

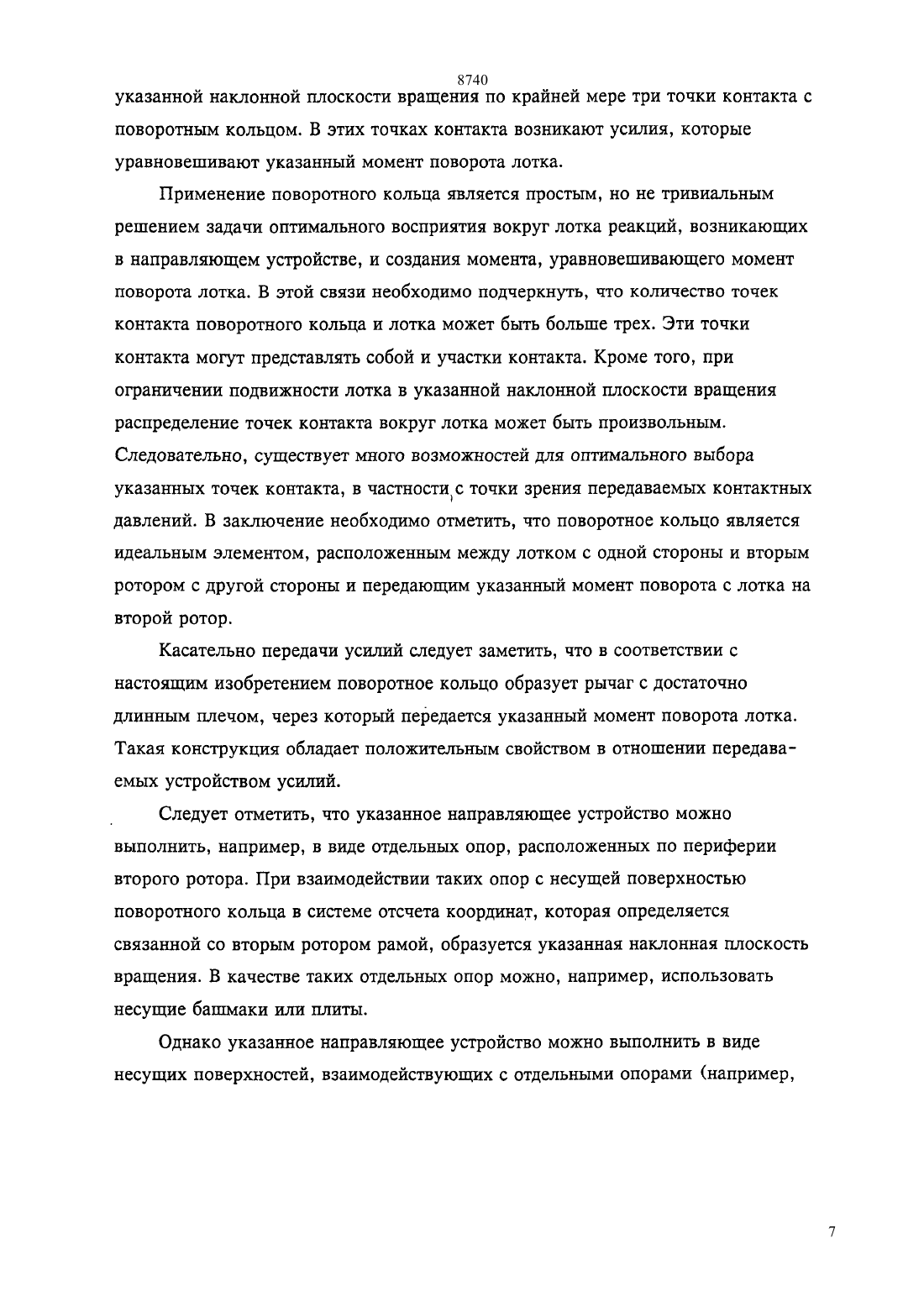

(51)6 21 7/20 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ СЫПУЧЕГО МАТЕРИАЛА(57) Изобретение относится к устройствам для распределения сыпучего материала, используемым,например, в загрузочных устройствах шахтных печей, в частности доменных печей. Устройство для распределения сыпучего материала, включающее лоток для подачи сыпучего ма териала, первый ротор практически с вертикальной осью вращения, к которому подвешен лоток с возможностью поворота вокруг практически горизонтальной оси, второй ротор, ось вращения которого практически совпадает с осью вращения первого ротора, снабжено поворотным кольцом, соединенным с лотком в двух местах, расположенных диаметрально противоположно друг другу относительно оси поворота лотка с возможностью поворота поворотного кольца вокруг оси, перпендикулярной оси поворота лотка, и направляющим устройством, установленным на втором роторе с возможностью контакта с поворотным кольцом, по меньшей мере, в трех точках, которые определяют для поворотного кольца наклонную плоскость вращения, расположенную под угломк горизонтальной плоскости. Устройство позволяет за счет постепенного увеличения углового смещения между двумя роторами поворачивать лоток в плоскости его поворота с угловой амплитудой 2 и возвращать его в первоначальное положение. Кроме того, имеет очень простую конструкцию. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для распределения сыпучего материала, включающее лоток для подачи сыпучего материала, первый ротор практически с вертикальной осью вращения, к которому подвешен лоток с возможностью поворота вокруг практически горизонтальной оси,второй ротор, ось вращения которого практически совпадает с осью вращения первого ротора, отличающееся тем, что оно снабжено поворотным кольцом, соединенным с лотком в двух местах, расположенных диаметрально противоположно друг другу относительно оси поворота лотка с возможностью поворота поворотного кольца вокруг оси,перпендикулярной оси поворота лотка, и направляющим устройством, установленным на втором роторе с возможностью контакта с поворотным кольцом, по меньшей мере, в трех точках, которые определяют для поворотного кольца наклонную плоскость вращения, расположенную под угломк горизонтальной плоскости. 2. Устройство по п. 1, отличающееся тем, что направляющее устройство содержит опорный подшипник большого диаметра, имеющий два кольца, расположенные с возможностью вращения друг относительно друга, причм, одно кольцо образует вращающуюся опору для поворотного кольца, а второе кольцо установлено во втором роторе с возможностью расположения плоскости вращения поворотного кольца под угломк горизонтальной плоскости. 3. Устройство по любому из пунктов 1, 2, отличающееся тем, что лоток содержит съмную несущую плиту, в которой выполнено центральное отверстие для прохода материала. 4. Устройство по п. 3, отличающееся тем, что поворотное кольцо соединено со съмной несущей плитой при помощи пары шарниров, образующих ось поворота поворотного кольца. 5. Устройство по п. 4, отличающееся тем, что съмная несущая плита соединена с первым ротором при помощи пары шарниров, которые образуют ось поворота лотка. 6. Устройство по любому из пунктов 3-5, отличающееся тем, что оно снабжено наружным корпусом, герметично установленным в замкнутом пространстве, и подводящим каналом, герметично расположенным внутри наружного корпуса, при этом, первый и 16 второй роторы подвешены в наружном корпусе, а подводящий канал в осевом направлении проходит через роторы и центральное отверстие несущей плиты. 7. Устройство по п. 6, отличающееся тем, что оно снабжено разделительным кожухом, имеющим форму цилиндра, ось которого совпадает с вертикальной осью вращения устройства, и кольцом, расположенным внутри наружного корпуса, при этом, поворотное кольцо служит опорой для разделительного кожуха, который вместе с кольцом наружного корпуса образует кольцевое воздушное уплотняющее соединение. 8. Устройство по любому из пунктов 6, 7, отличающееся тем, что подводящий канал имеет сферическую головку, которая вместе с центральным отверстием несущей плиты образует в нем кольцевое воздушное уплотняющее соединение. 9. Устройство по любому из пунктов 6-8, отличающееся тем, что съмная несущая плита выполнена в виде диска, боковая поверхность которого представляет собой сферическое кольцо, которое вместе с центральным отверстием поворотного кольца образует в нем кольцевое воздушное уплотняющее соединение. 10. Устройство по любому из пунктов 6-9, отличающееся тем, что оно снабжено источником газа, соединенным с наружным корпусом. 11. Устройство по любому из пунктов 1-9, отличающееся тем, что лоток расположен с возможностью образования с осью поворота поворотного кольца угла , равного 90-.
