Универсальная машина для обработки поверхности зернового сырья

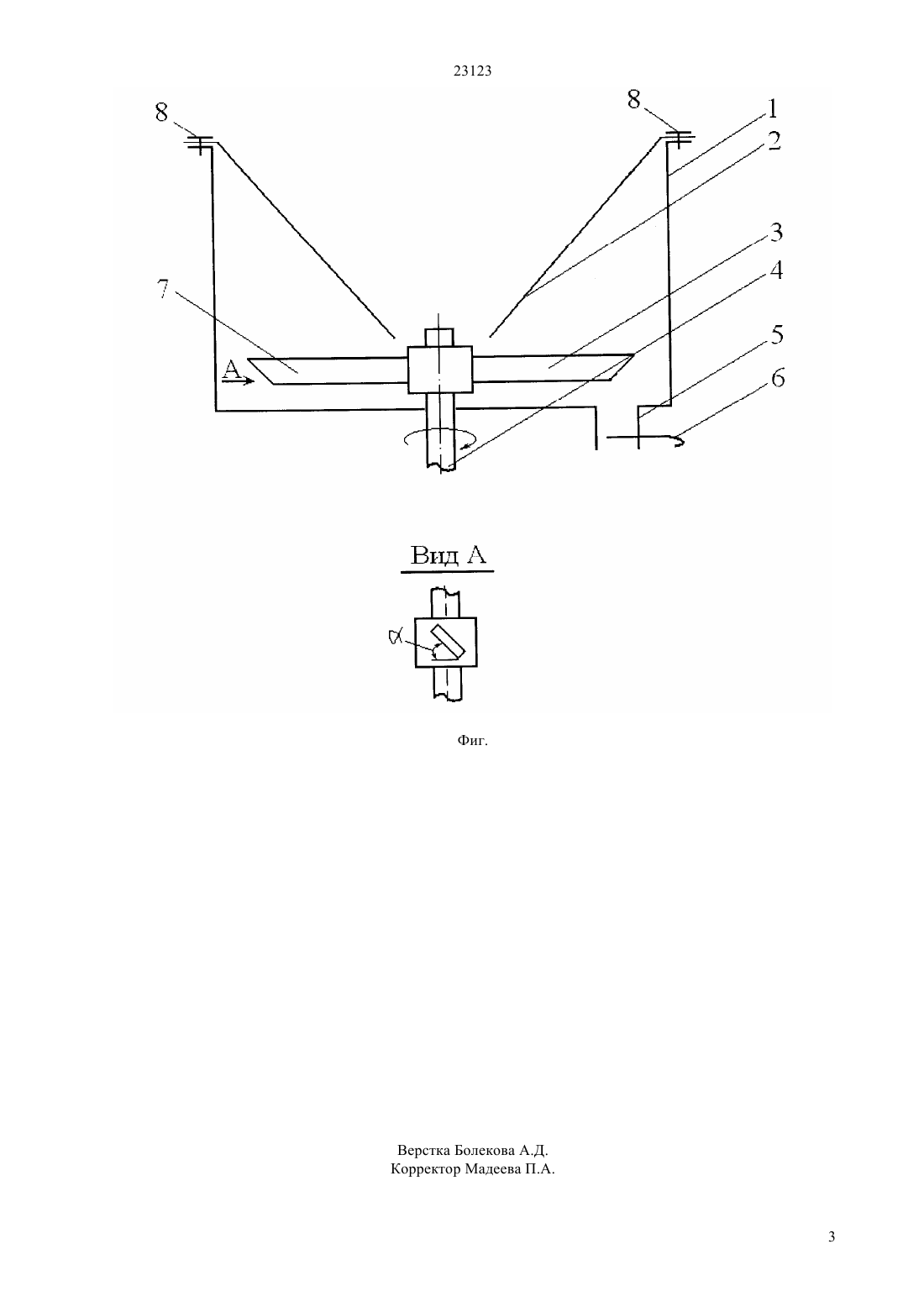

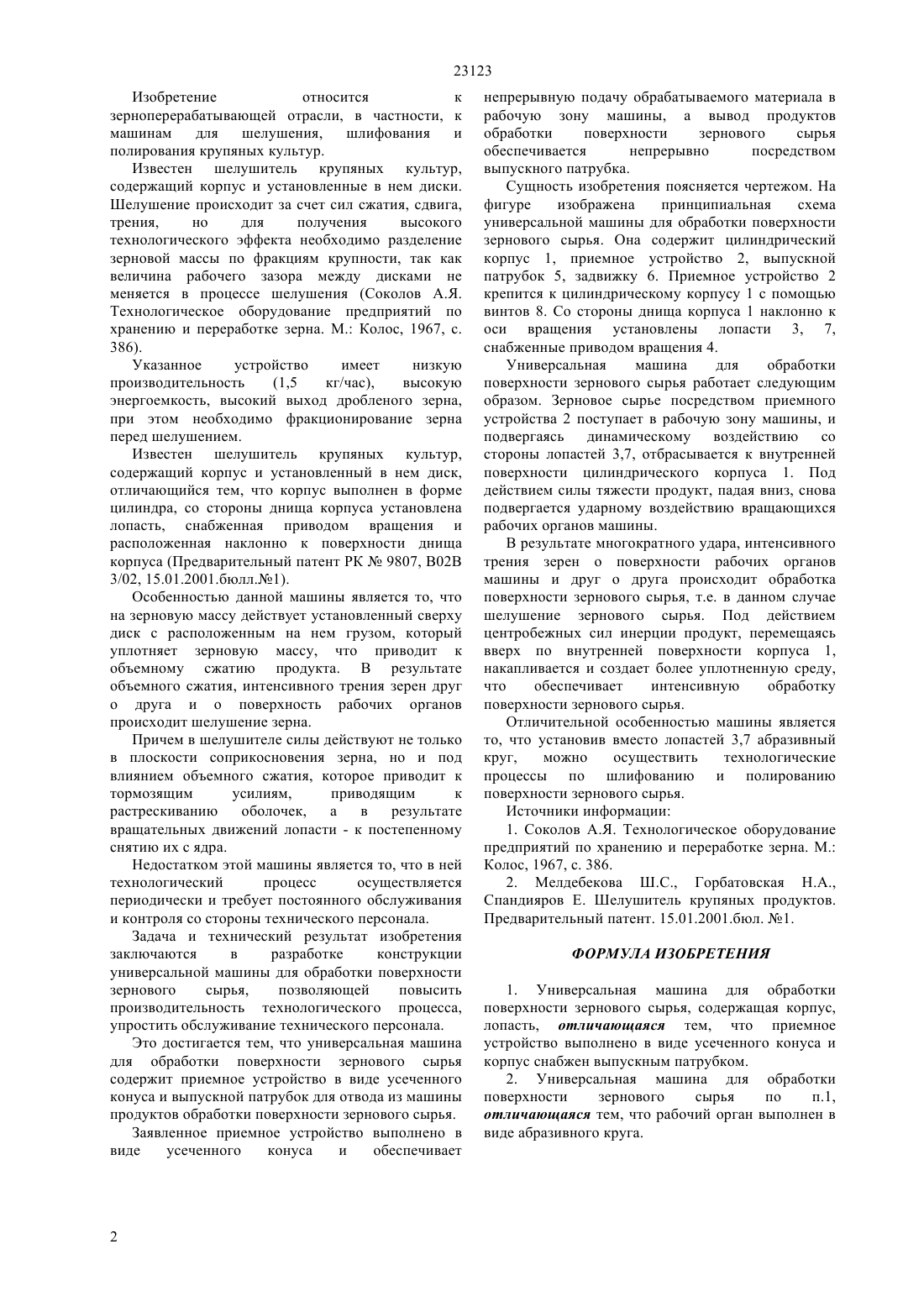

(51) 02 3/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ машинам для шелушения,шлифования и полирования крупяных культур. Предложена конструкция универсальной машины для обработки поверхности зернового сырья, позволяющая повысить производительность ее,упростить обслуживание технического персонала. Это достигается тем, что универсальная машина для обработки поверхности зернового сырья содержит приемное устройство в виде усеченного конуса и выпускной патрубок для отвода из машины продуктов обработки поверхности зернового сырья.(72) Спандияров Ерман Айтышев Сергей Молдагалиевич(73) Учреждение Таразский инновационногуманитарный университет(56) Предварительный патент РК 9807, В 02 В 3/02, 2001(54) УНИВЕРСАЛЬНАЯ МАШИНА ДЛЯ ОБРАБОТКИ ПОВЕРХНОСТИ ЗЕРНОВОГО СЫРЬЯ 23123 Изобретение относится к зерноперерабатывающей отрасли, в частности, к машинам для шелушения,шлифования и полирования крупяных культур. Известен шелушитель крупяных культур,содержащий корпус и установленные в нем диски. Шелушение происходит за счет сил сжатия, сдвига,трения,но для получения высокого технологического эффекта необходимо разделение зерновой массы по фракциям крупности, так как величина рабочего зазора между дисками не меняется в процессе шелушения (Соколов А.Я. Технологическое оборудование предприятий по хранению и переработке зерна. М. Колос, 1967, с. 386). Указанное устройство имеет низкую производительность(1,5 кг/час),высокую энергоемкость, высокий выход дробленого зерна,при этом необходимо фракционирование зерна перед шелушением. Известен шелушитель крупяных культур,содержащий корпус и установленный в нем диск,отличающийся тем, что корпус выполнен в форме цилиндра, со стороны днища корпуса установлена лопасть, снабженная приводом вращения и расположенная наклонно к поверхности днища корпуса (Предварительный патент РК 9807, В 02 В 3/02, 15.01.2001.бюлл.1). Особенностью данной машины является то, что на зерновую массу действует установленный сверху диск с расположенным на нем грузом, который уплотняет зерновую массу, что приводит к объемному сжатию продукта. В результате объемного сжатия, интенсивного трения зерен друг о друга и о поверхность рабочих органов происходит шелушение зерна. Причем в шелушителе силы действуют не только в плоскости соприкосновения зерна, но и под влиянием объемного сжатия, которое приводит к тормозящим усилиям,приводящим к растрескиванию оболочек,а в результате вращательных движений лопасти - к постепенному снятию их с ядра. Недостатком этой машины является то, что в ней технологический процесс осуществляется периодически и требует постоянного обслуживания и контроля со стороны технического персонала. Задача и технический результат изобретения заключаются в разработке конструкции универсальной машины для обработки поверхности зернового сырья,позволяющей повысить производительность технологического процесса,упростить обслуживание технического персонала. Это достигается тем, что универсальная машина для обработки поверхности зернового сырья содержит приемное устройство в виде усеченного конуса и выпускной патрубок для отвода из машины продуктов обработки поверхности зернового сырья. Заявленное приемное устройство выполнено в виде усеченного конуса и обеспечивает непрерывную подачу обрабатываемого материала в рабочую зону машины, а вывод продуктов обработки поверхности зернового сырья обеспечивается непрерывно посредством выпускного патрубка. Сущность изобретения поясняется чертежом. На фигуре изображена принципиальная схема универсальной машины для обработки поверхности зернового сырья. Она содержит цилиндрический корпус 1, приемное устройство 2, выпускной патрубок 5, задвижку 6. Приемное устройство 2 крепится к цилиндрическому корпусу 1 с помощью винтов 8. Со стороны днища корпуса 1 наклонно к оси вращения установлены лопасти 3, 7,снабженные приводом вращения 4. Универсальная машина для обработки поверхности зернового сырья работает следующим образом. Зерновое сырье посредством приемного устройства 2 поступает в рабочую зону машины, и подвергаясь динамическому воздействию со стороны лопастей 3,7, отбрасывается к внутренней поверхности цилиндрического корпуса 1. Под действием силы тяжести продукт, падая вниз, снова подвергается ударному воздействию вращающихся рабочих органов машины. В результате многократного удара, интенсивного трения зерен о поверхности рабочих органов машины и друг о друга происходит обработка поверхности зернового сырья, т.е. в данном случае шелушение зернового сырья. Под действием центробежных сил инерции продукт, перемещаясь вверх по внутренней поверхности корпуса 1,накапливается и создает более уплотненную среду,что обеспечивает интенсивную обработку поверхности зернового сырья. Отличительной особенностью машины является то, что установив вместо лопастей 3,7 абразивный круг,можно осуществить технологические процессы по шлифованию и полированию поверхности зернового сырья. Источники информации 1. Соколов А.Я. Технологическое оборудование предприятий по хранению и переработке зерна. М. Колос, 1967, с. 386. 2. Мелдебекова Ш.С., Горбатовская Н.А.,Спандияров Е. Шелушитель крупяных продуктов. Предварительный патент. 15.01.2001.бюл. 1. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Универсальная машина для обработки поверхности зернового сырья, содержащая корпус,лопасть, отличающаяся тем, что приемное устройство выполнено в виде усеченного конуса и корпус снабжен выпускным патрубком. 2. Универсальная машина для обработки поверхности зернового сырья по п.1,отличающаяся тем, что рабочий орган выполнен в виде абразивного круга.
