Универсальная мукомольная машина

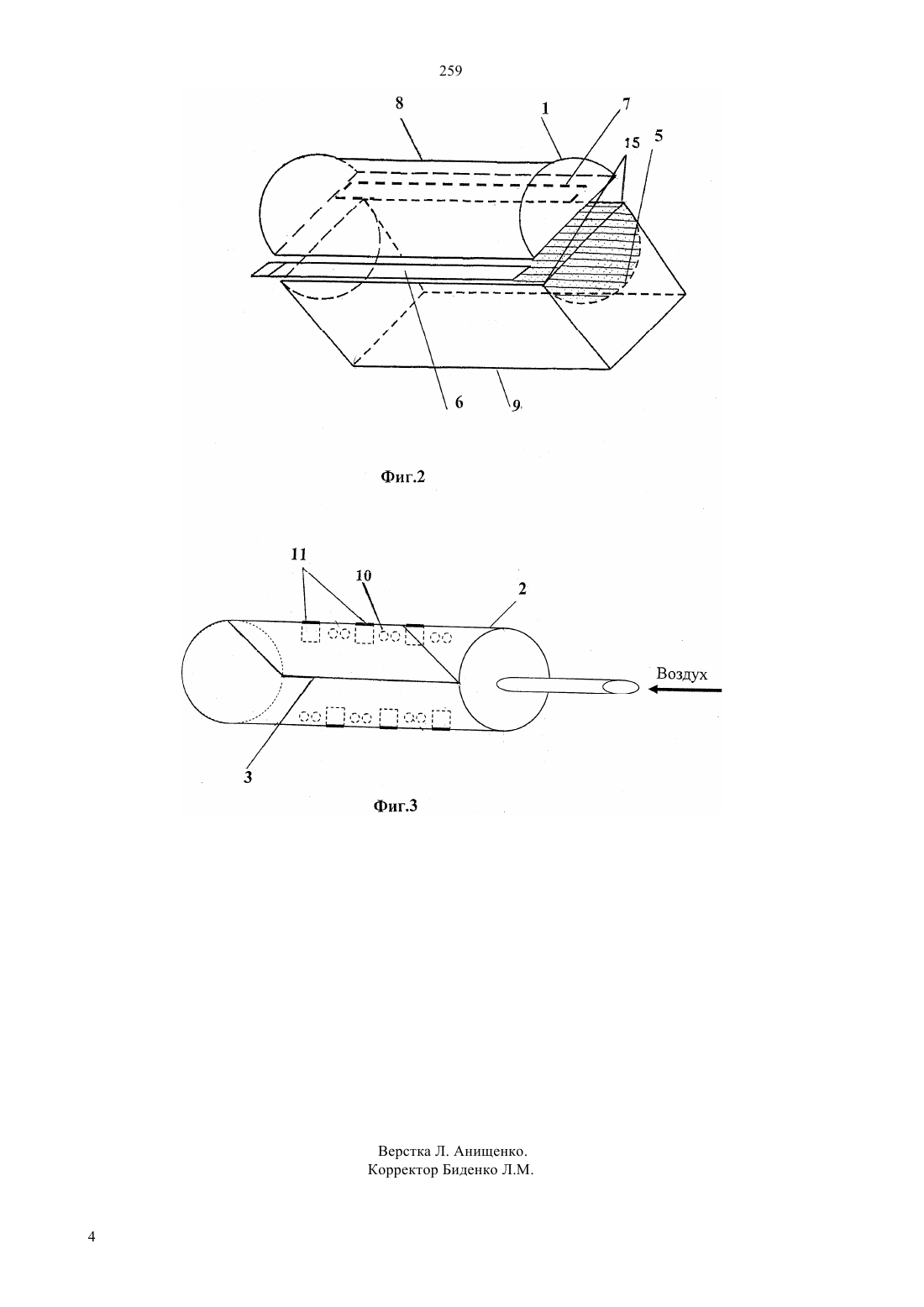

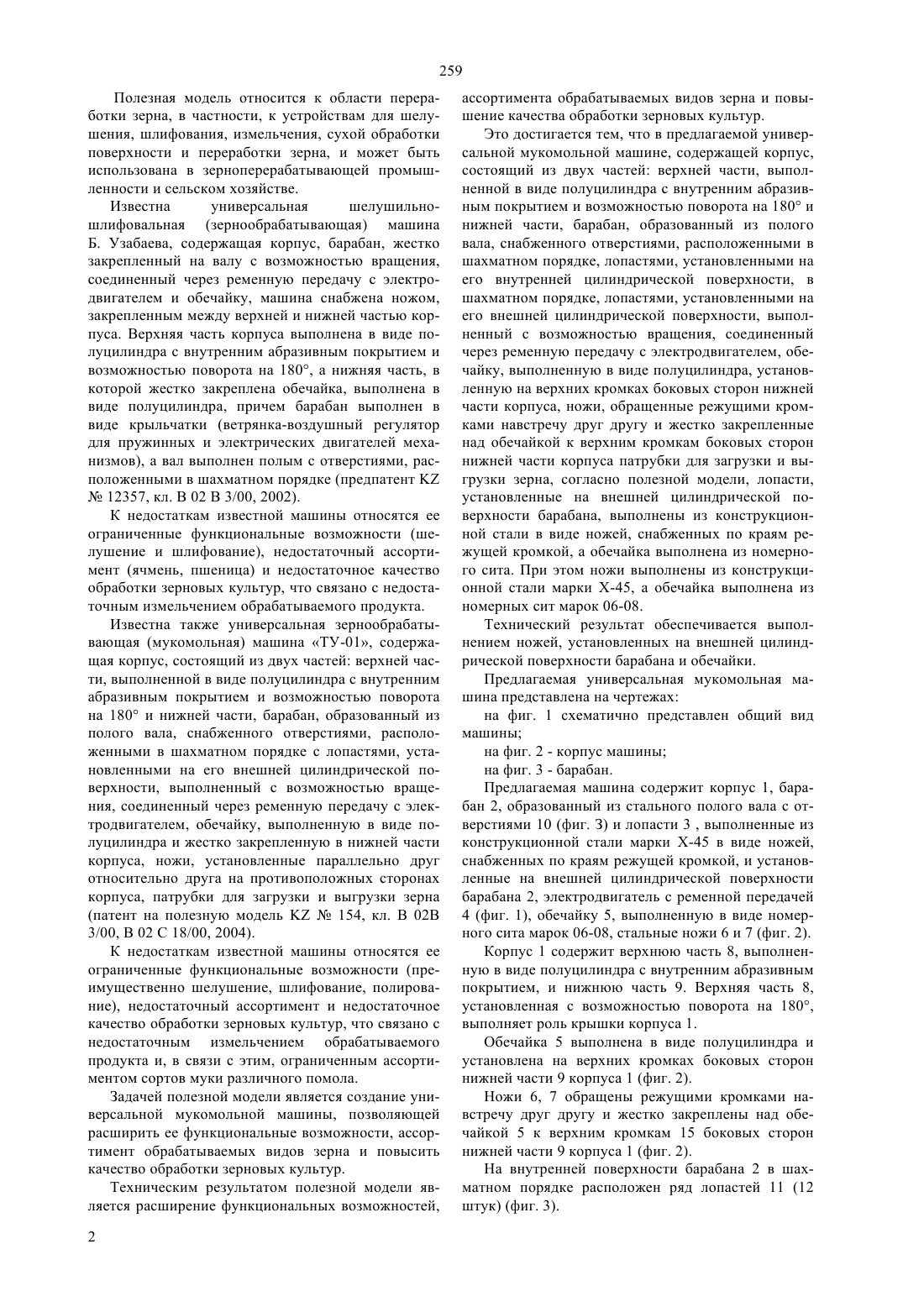

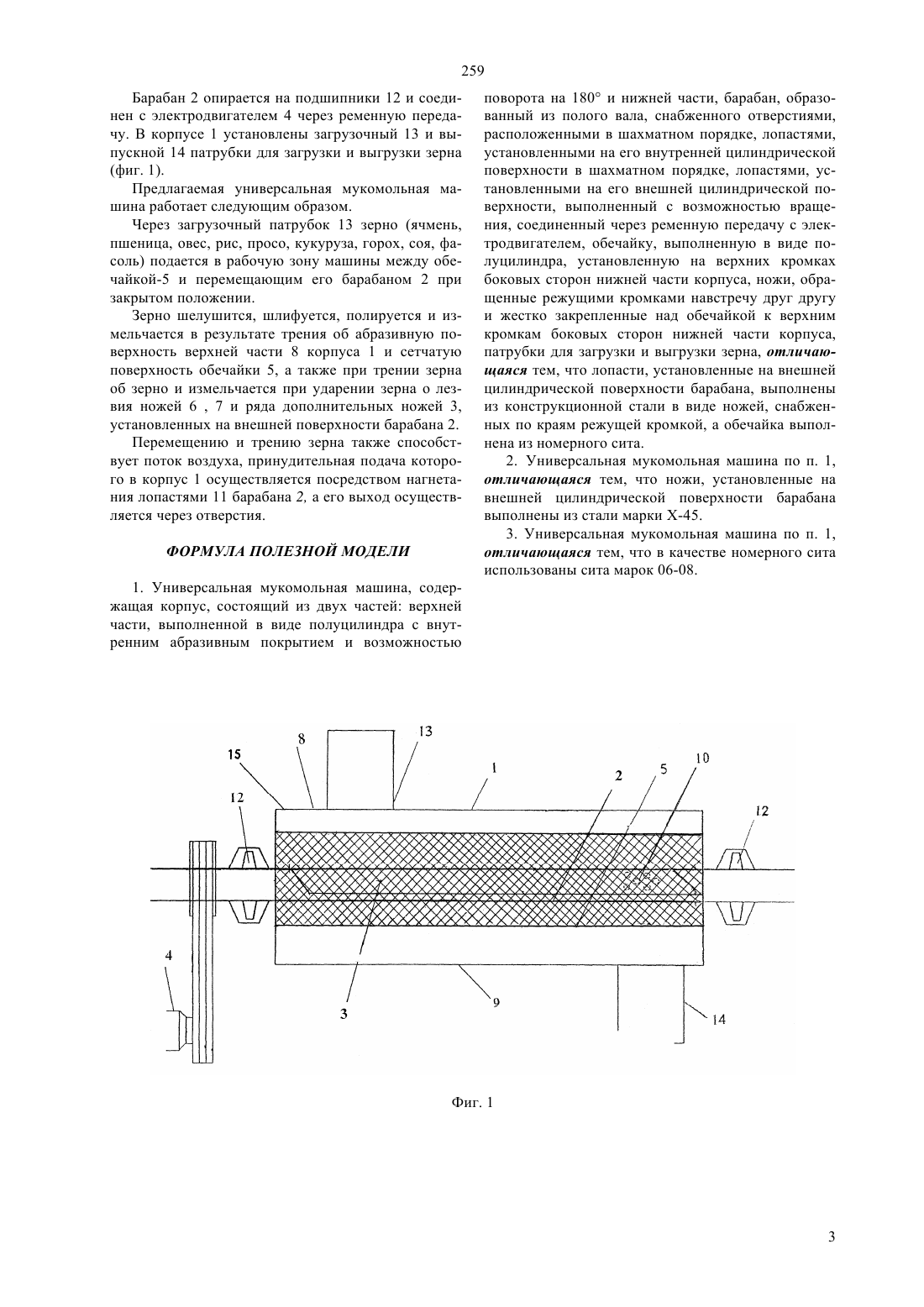

(51)7 02 3/00, 02 18/00, 02 17/00 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ненной в виде полуцилиндра с внутренним абразивным покрытием и возможностью поворота на 180 и нижней части, барабан, образованный из полого вала , снабженного отверстиями , расположенными в шахматном порядке, лопастями, установленными на его внутренней цилиндрической поверхности, в шахматном порядке, лопастями, установленными на его внешней цилиндрической поверхности, выполненный с возможностью вращения, соединенный через ременную передачу с электродвигателем, обечайку, выполненную в виде полуцилиндра, установленную на верхних кромках боковых сторон режущими кромками навстречу и жестко закрепленные обечайкой к верхним кромкам боковых сторон нижней части корпуса патрубки для загрузки и выгрузки зерна, согласно полезной модели, лопасти, установленные на внешней цилиндрической поверхности барабана, выполнены из конструкционной стали в виде ножей, снабженных по краям режущей кромкой, а обечайка выполнена из номерного сита. При этом ножи выполнены из конструкционной стали марки Х-45, а обечайка выполнена из номерных сит марок 06-08.(76) Баймуханов Гани Базарович , Усембаева Жибек Калиевна , Баубеков Курманкул ,Базарбаев Матимхан Бекбосынович , Давыденко Татьяна Николаевна , Мусаева Салтанат Джуматкызы , Даутканова Дина Рахымкулкызы(56) Патент на полезную модель 154, кл. В 02 В 3/00, В 02 С 18/00,15.12. 2004(57) Полезная модель относится к области переработки зерна, в частности, к устройствам для шелушения, шлифования, измельчения, сухой обработки поверхности и переработки зерна, и может быть использована в зерноперерабатывающей промышленности и сельском хозяйстве. Техническим результатом полезной модели является расширение функциональных возможностей,ассортимента обрабатываемых видов зерна и повышение качества обработки зерновых культур. Это достигается тем, что в предлагаемой универсальной мукомольной машине, содержащей корпус,состоящий из двух частей верхней части, выпол 259 Полезная модель относится к области переработки зерна, в частности, к устройствам для шелушения, шлифования, измельчения, сухой обработки поверхности и переработки зерна, и может быть использована в зерноперерабатывающей промышленности и сельском хозяйстве. Известна универсальная шелушильношлифовальная (зернообрабатывающая) машина Б. Узабаева, содержащая корпус, барабан, жестко закрепленный на валу с возможностью вращения,соединенный через ременную передачу с электродвигателем и обечайку, машина снабжена ножом,закрепленным между верхней и нижней частью корпуса. Верхняя часть корпуса выполнена в виде полуцилиндра с внутренним абразивным покрытием и возможностью поворота на 180, а нижняя часть, в которой жестко закреплена обечайка, выполнена в виде полуцилиндра, причем барабан выполнен в виде крыльчатки (ветрянка-воздушный регулятор для пружинных и электрических двигателей механизмов), а вал выполнен полым с отверстиями, расположенными в шахматном порядке (предпатент 12357, кл. В 02 В 3/00, 2002). К недостаткам известной машины относятся ее ограниченные функциональные возможности (шелушение и шлифование), недостаточный ассортимент (ячмень, пшеница) и недостаточное качество обработки зерновых культур, что связано с недостаточным измельчением обрабатываемого продукта. Известна также универсальная зернообрабатывающая (мукомольная) машина ТУ-01, содержащая корпус, состоящий из двух частей верхней части, выполненной в виде полуцилиндра с внутренним абразивным покрытием и возможностью поворота на 180 и нижней части, барабан, образованный из полого вала, снабженного отверстиями, расположенными в шахматном порядке с лопастями, установленными на его внешней цилиндрической поверхности, выполненный с возможностью вращения, соединенный через ременную передачу с электродвигателем, обечайку, выполненную в виде полуцилиндра и жестко закрепленную в нижней части корпуса, ножи, установленные параллельно друг относительно друга на противоположных сторонах корпуса, патрубки для загрузки и выгрузки зерна(патент на полезную модель 154, кл. В 02 В 3/00, В 02 С 18/00, 2004). К недостаткам известной машины относятся ее ограниченные функциональные возможности (преимущественно шелушение, шлифование, полирование), недостаточный ассортимент и недостаточное качество обработки зерновых культур, что связано с недостаточным измельчением обрабатываемого продукта и, в связи с этим, ограниченным ассортиментом сортов муки различного помола. Задачей полезной модели является создание универсальной мукомольной машины, позволяющей расширить ее функциональные возможности, ассортимент обрабатываемых видов зерна и повысить качество обработки зерновых культур. Техническим результатом полезной модели является расширение функциональных возможностей,2 ассортимента обрабатываемых видов зерна и повышение качества обработки зерновых культур. Это достигается тем, что в предлагаемой универсальной мукомольной машине, содержащей корпус,состоящий из двух частей верхней части, выполненной в виде полуцилиндра с внутренним абразивным покрытием и возможностью поворота на 180 и нижней части, барабан, образованный из полого вала, снабженного отверстиями, расположенными в шахматном порядке, лопастями, установленными на его внутренней цилиндрической поверхности, в шахматном порядке, лопастями, установленными на его внешней цилиндрической поверхности, выполненный с возможностью вращения, соединенный через ременную передачу с электродвигателем, обечайку, выполненную в виде полуцилиндра, установленную на верхних кромках боковых сторон нижней части корпуса, ножи, обращенные режущими кромками навстречу друг другу и жестко закрепленные над обечайкой к верхним кромкам боковых сторон нижней части корпуса патрубки для загрузки и выгрузки зерна, согласно полезной модели, лопасти,установленные на внешней цилиндрической поверхности барабана, выполнены из конструкционной стали в виде ножей, снабженных по краям режущей кромкой, а обечайка выполнена из номерного сита. При этом ножи выполнены из конструкционной стали марки Х-45, а обечайка выполнена из номерных сит марок 06-08. Технический результат обеспечивается выполнением ножей, установленных на внешней цилиндрической поверхности барабана и обечайки. Предлагаемая универсальная мукомольная машина представлена на чертежах на фиг. 1 схематично представлен общий вид машины на фиг. 2 - корпус машины на фиг. 3 - барабан. Предлагаемая машина содержит корпус 1, барабан 2, образованный из стального полого вала с отверстиями 10 (фиг. З) и лопасти 3 , выполненные из конструкционной стали марки Х-45 в виде ножей,снабженных по краям режущей кромкой, и установленные на внешней цилиндрической поверхности барабана 2, электродвигатель с ременной передачей 4 (фиг. 1), обечайку 5, выполненную в виде номерного сита марок 06-08, стальные ножи 6 и 7 (фиг. 2). Корпус 1 содержит верхнюю часть 8, выполненную в виде полуцилиндра с внутренним абразивным покрытием, и нижнюю часть 9. Верхняя часть 8,установленная с возможностью поворота на 180,выполняет роль крышки корпуса 1. Обечайка 5 выполнена в виде полуцилиндра и установлена на верхних кромках боковых сторон нижней части 9 корпуса 1 (фиг. 2). Ножи 6, 7 обращены режущими кромками навстречу друг другу и жестко закреплены над обечайкой 5 к верхним кромкам 15 боковых сторон нижней части 9 корпуса 1 (фиг. 2). На внутренней поверхности барабана 2 в шахматном порядке расположен ряд лопастей 11 (12 штук) (фиг. 3). 259 Барабан 2 опирается на подшипники 12 и соединен с электродвигателем 4 через ременную передачу. В корпусе 1 установлены загрузочный 13 и выпускной 14 патрубки для загрузки и выгрузки зерна(фиг. 1). Предлагаемая универсальная мукомольная машина работает следующим образом. Через загрузочный патрубок 13 зерно (ячмень,пшеница, овес, рис, просо, кукуруза, горох, соя, фасоль) подается в рабочую зону машины между обечайкой-5 и перемещающим его барабаном 2 при закрытом положении. Зерно шелушится, шлифуется, полируется и измельчается в результате трения об абразивную поверхность верхней части 8 корпуса 1 и сетчатую поверхность обечайки 5, а также при трении зерна об зерно и измельчается при ударении зерна о лезвия ножей 6 , 7 и ряда дополнительных ножей 3,установленных на внешней поверхности барабана 2. Перемещению и трению зерна также способствует поток воздуха, принудительная подача которого в корпус 1 осуществляется посредством нагнетания лопастями 11 барабана 2, а его выход осуществляется через отверстия. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ поворота на 180 и нижней части, барабан, образованный из полого вала, снабженного отверстиями,расположенными в шахматном порядке, лопастями,установленными на его внутренней цилиндрической поверхности в шахматном порядке, лопастями, установленными на его внешней цилиндрической поверхности, выполненный с возможностью вращения, соединенный через ременную передачу с электродвигателем, обечайку, выполненную в виде полуцилиндра, установленную на верхних кромках боковых сторон нижней части корпуса, ножи, обращенные режущими кромками навстречу друг другу и жестко закрепленные над обечайкой к верхним кромкам боковых сторон нижней части корпуса,патрубки для загрузки и выгрузки зерна, отличающаяся тем, что лопасти, установленные на внешней цилиндрической поверхности барабана, выполнены из конструкционной стали в виде ножей, снабженных по краям режущей кромкой, а обечайка выполнена из номерного сита. 2. Универсальная мукомольная машина по п. 1,отличающаяся тем, что ножи, установленные на внешней цилиндрической поверхности барабана выполнены из стали марки Х-45. 3. Универсальная мукомольная машина по п. 1,отличающаяся тем, что в качестве номерного сита использованы сита марок 06-08. 1. Универсальная мукомольная машина, содержащая корпус, состоящий из двух частей верхней части, выполненной в виде полуцилиндра с внутренним абразивным покрытием и возможностью
