Электродиализатор

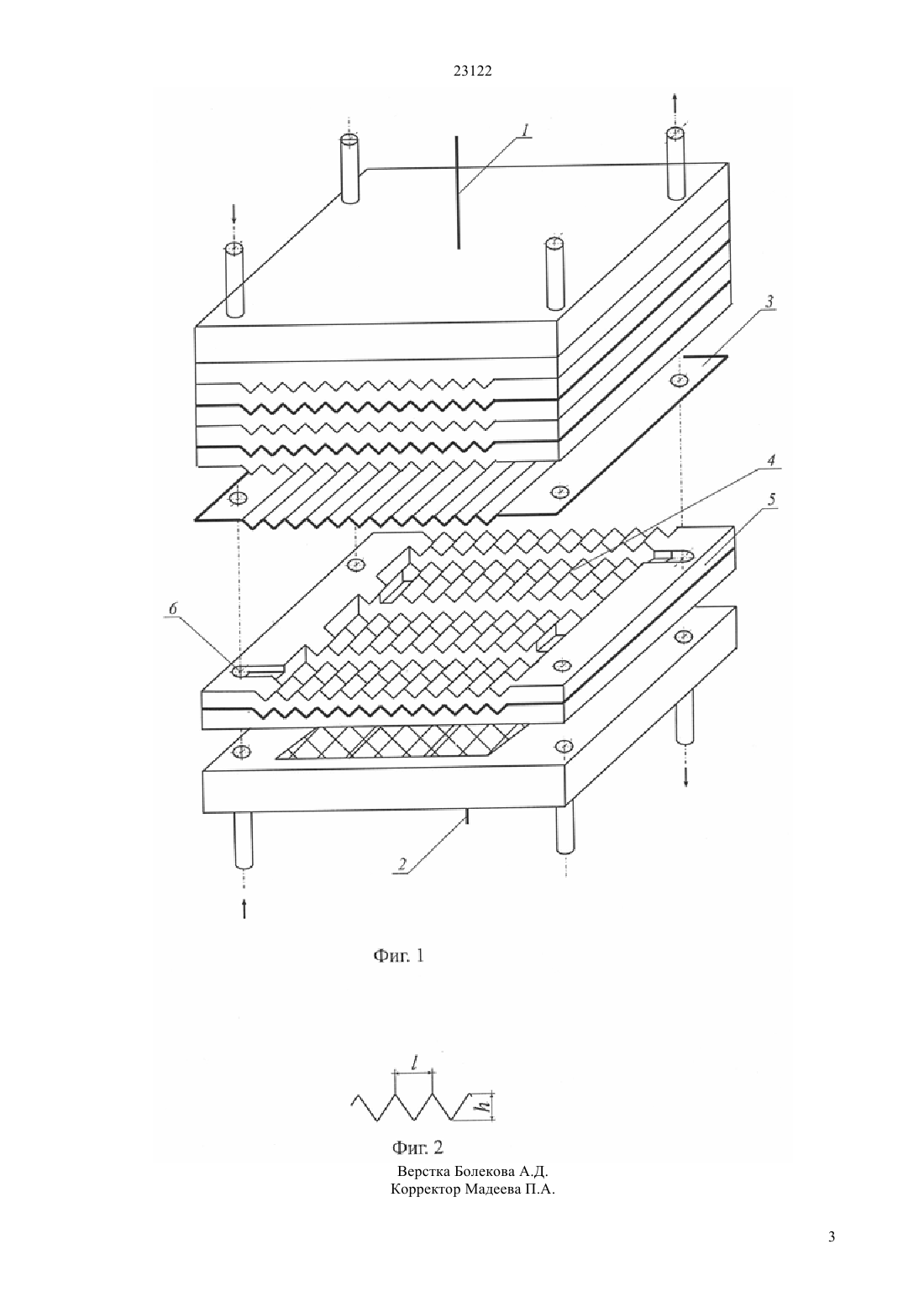

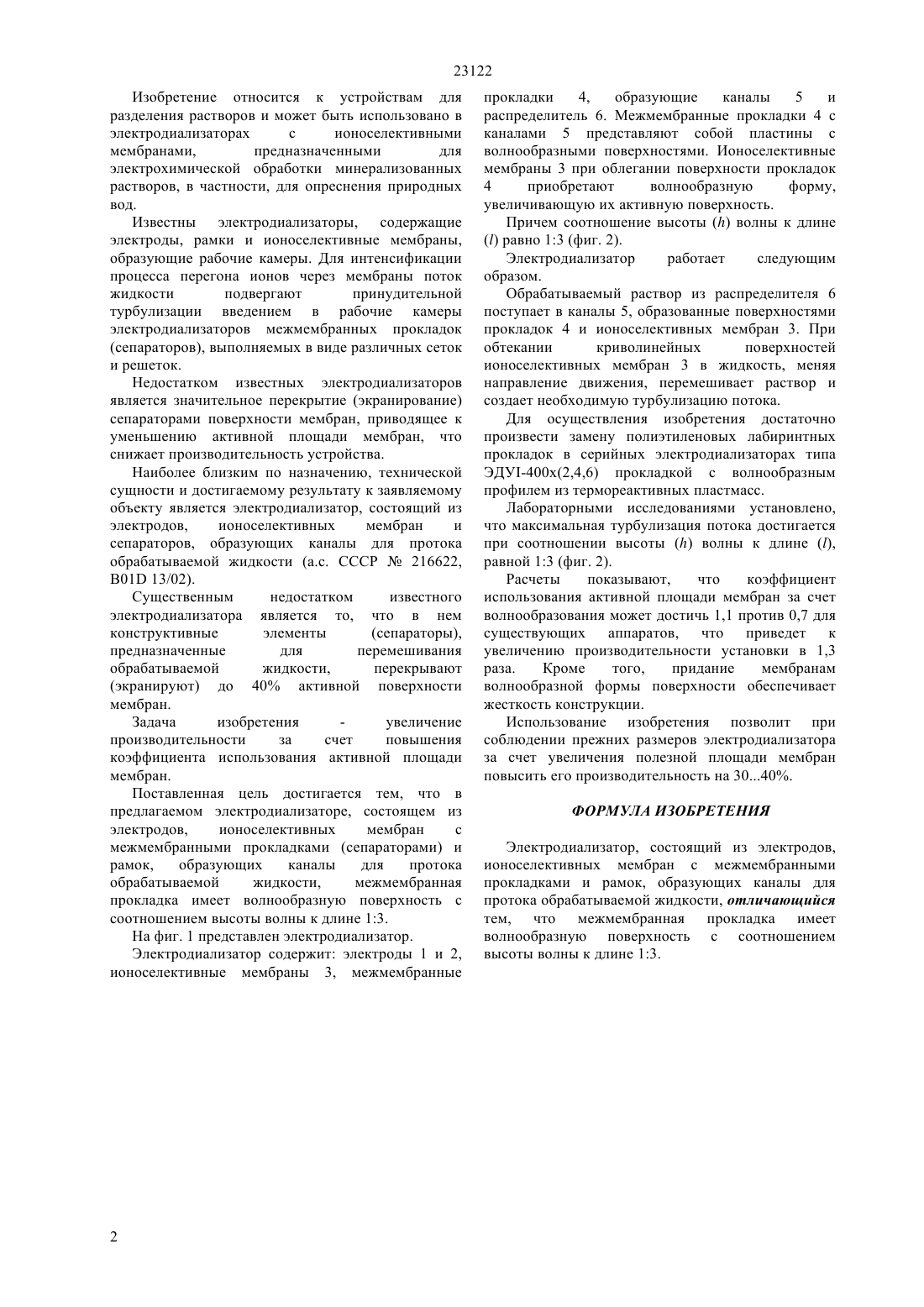

(2009.01), 02 1/469 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ ионоселективными мембранами, предназначенными для электрохимической обработки электролитических жидкостей,например,опреснение соленых природных вод, очистка вод и т.п. Задача изобретения увеличение производительности за счет повышения коэффициента использования активной площади мембран. Электродиализатор, состоящий из электродов,ионоселективных мембран с межмембранными прокладками и рамок, образующих каналы для протока обрабатываемой жидкости. Новым в котором является то, что межмембранная прокладка имеет волнообразную поверхность с соотношением высоты волны к длине 13.(72) Гранкин Юрий Яковлевич Рыбинцев Юрий Петрович Тумлерт Евгений Валерьевич Тумлерт Валерий Артурович Сороколатова Елена Валентиновна Мусекенова Жазира Мейрамбаевна(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства(57) Изобретение относится к устройствам для мембранных методов разделения растворов и может быть использовано в электродиализаторах с 23122 Изобретение относится к устройствам для разделения растворов и может быть использовано в электродиализаторах с ионоселективными мембранами,предназначенными для электрохимической обработки минерализованных растворов, в частности, для опреснения природных вод. Известны электродиализаторы, содержащие электроды, рамки и ионоселективные мембраны,образующие рабочие камеры. Для интенсификации процесса перегона ионов через мембраны поток жидкости подвергают принудительной турбулизации введением в рабочие камеры электродиализаторов межмембранных прокладок(сепараторов), выполняемых в виде различных сеток и решеток. Недостатком известных электродиализаторов является значительное перекрытие (экранирование) сепараторами поверхности мембран, приводящее к уменьшению активной площади мембран, что снижает производительность устройства. Наиболее близким по назначению, технической сущности и достигаемому результату к заявляемому объекту является электродиализатор, состоящий из электродов,ионоселективных мембран и сепараторов, образующих каналы для протока обрабатываемой жидкости (а.с. СССР 216622,В 01 13/02). Существенным недостатком известного электродиализатора является то, что в нем конструктивные элементы(сепараторы),предназначенные для перемешивания обрабатываемой жидкости,перекрывают(экранируют) до 40 активной поверхности мембран. Задача изобретения увеличение производительности за счет повышения коэффициента использования активной площади мембран. Поставленная цель достигается тем, что в предлагаемом электродиализаторе, состоящем из электродов,ионоселективных мембран с межмембранными прокладками (сепараторами) и рамок,образующих каналы для протока обрабатываемой жидкости,межмембранная прокладка имеет волнообразную поверхность с соотношением высоты волны к длине 13. На фиг. 1 представлен электродиализатор. Электродиализатор содержит электроды 1 и 2,ионоселективные мембраны 3, межмембранные прокладки 4,образующие каналы 5 и распределитель 6. Межмембранные прокладки 4 с каналами 5 представляют собой пластины с волнообразными поверхностями. Ионоселективные мембраны 3 при облегании поверхности прокладок 4 приобретают волнообразную форму,увеличивающую их активную поверхность. Причем соотношение высотыволны к длине равно 13 (фиг. 2). Электродиализатор работает следующим образом. Обрабатываемый раствор из распределителя 6 поступает в каналы 5, образованные поверхностями прокладок 4 и ионоселективных мембран 3. При обтекании криволинейных поверхностей ионоселективных мембран 3 в жидкость, меняя направление движения, перемешивает раствор и создает необходимую турбулизацию потока. Для осуществления изобретения достаточно произвести замену полиэтиленовых лабиринтных прокладок в серийных электродиализаторах типа ЭДУ-400 х(2,4,6) прокладкой с волнообразным профилем из термореактивных пластмасс. Лабораторными исследованиями установлено,что максимальная турбулизация потока достигается при соотношении высотыволны к длине ,равной 13 (фиг. 2). Расчеты показывают,что коэффициент использования активной площади мембран за счет волнообразования может достичь 1,1 против 0,7 для существующих аппаратов, что приведет к увеличению производительности установки в 1,3 раза. Кроме того,придание мембранам волнообразной формы поверхности обеспечивает жесткость конструкции. Использование изобретения позволит при соблюдении прежних размеров электродиализатора за счет увеличения полезной площади мембран повысить его производительность на 3040. ФОРМУЛА ИЗОБРЕТЕНИЯ Электродиализатор, состоящий из электродов,ионоселективных мембран с межмембранными прокладками и рамок, образующих каналы для протока обрабатываемой жидкости, отличающийся тем, что межмембранная прокладка имеет волнообразную поверхность с соотношением высоты волны к длине 13.
