Мобильный кассетный инкубатор защищенного типа, для инкубации оплодотворенной икры рыб в природных водных условиях

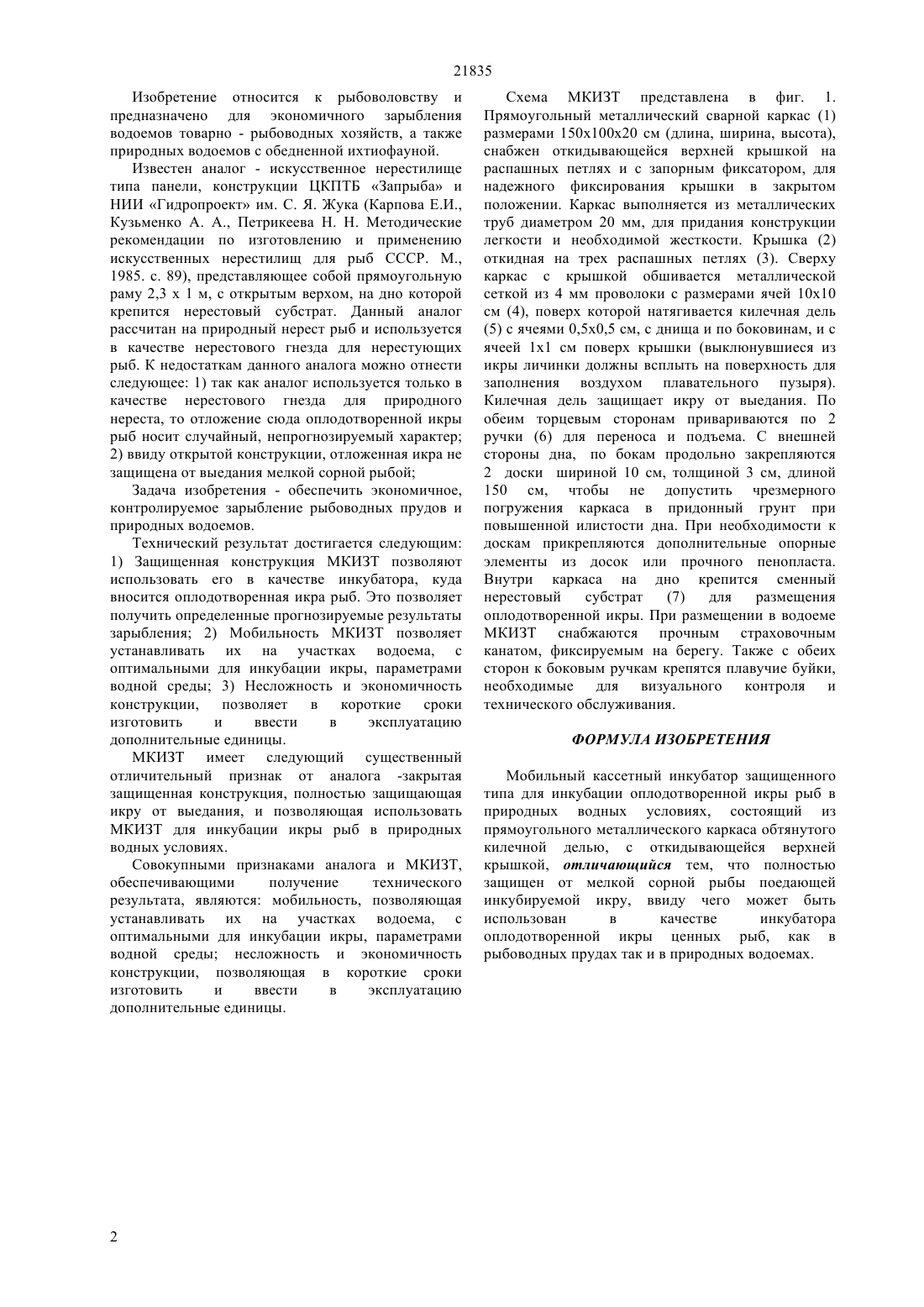

(51) 01 61/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ использовать его в качестве инкубатора, куда вносится оплодотворенная икра рыб. Это позволяет получить определенные прогнозируемые результаты зарыбления. Также мобильность МКИЗТ позволяет устанавливать их на участках водоема, с оптимальными для инкубации икры, параметрами водной среды. Несложность и экономичность конструкции, позволяет в короткие сроки изготовить и ввести в эксплуатацию дополнительные единицы. МКИЗТ имеет следующее существенное отличие от аналога - закрытая защищенная конструкция,полностью защищающая икру от выедания, и позволяющая использовать МКИЗТ для инкубации икры рыб в природных водных условиях. Совокупными признаками аналога и МКИЗТ являются мобильность, позволяющая устанавливать их на участках водоема, с оптимальными для инкубации икры, параметрами водной среды несложность и экономичность конструкции,позволяющая в короткие сроки изготовить и ввести в эксплуатацию дополнительные единицы. Инкубация оплодотворенной икры в МКИЗТ контролируема, регулируема и происходит в природной водной среде.(72) Альпейсов Шохан Ашенович Курманов Бауржан Авганович Ким Аркадий Игнатьевич Карпий Алексей Сергеевич(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский институт рыбного хозяйства(56) Карпова Е.И., Кузьменко А.А., Петрикеева Н.Н. Методические рекомендации по изготовлению и применению искусственных нерестилищ для рыб СССР. М., 1985, с.89.(54) МОБИЛЬНЫЙ КАССЕТНЫЙ ИНКУБАТОР ЗАЩИЩЕННОГО ТИПА,ДЛЯ ИНКУБАЦИИ ОПЛОДОТВОРЕННОЙ ИКРЫ РЫБ В ПРИРОДНЫХ ВОДНЫХ УСЛОВИЯХ(57) Изобретение относится к рыбоволовству и предназначено для экономичного зарыбления водоемов товарно-рыбоводных хозяйств, а также природных водоемов с обедненной ихтиофауной. Задачей изобретения является экономичное,контролируемое зарыбление рыбоводных прудов и природных водоемов. Технический результат достигается тем, что защищенная конструкция МКИЗТ позволяют 21835 Изобретение относится к рыбоволовству и предназначено для экономичного зарыбления водоемов товарно - рыбоводных хозяйств, а также природных водоемов с обедненной ихтиофауной. Известен аналог - искусственное нерестилище типа панели, конструкции ЦКПТБ Запрыба и НИИ Гидропроект им. С. Я. Жука (Карпова Е.И.,Кузьменко А. А., Петрикеева Н. Н. Методические рекомендации по изготовлению и применению искусственных нерестилищ для рыб СССР. М.,1985. с. 89), представляющее собой прямоугольную раму 2,3 х 1 м, с открытым верхом, на дно которой крепится нерестовый субстрат. Данный аналог рассчитан на природный нерест рыб и используется в качестве нерестового гнезда для нерестующих рыб. К недостаткам данного аналога можно отнести следующее 1) так как аналог используется только в качестве нерестового гнезда для природного нереста, то отложение сюда оплодотворенной икры рыб носит случайный, непрогнозируемый характер 2) ввиду открытой конструкции, отложенная икра не защищена от выедания мелкой сорной рыбой Задача изобретения - обеспечить экономичное,контролируемое зарыбление рыбоводных прудов и природных водоемов. Технический результат достигается следующим 1) Защищенная конструкция МКИЗТ позволяют использовать его в качестве инкубатора, куда вносится оплодотворенная икра рыб. Это позволяет получить определенные прогнозируемые результаты зарыбления 2) Мобильность МКИЗТ позволяет устанавливать их на участках водоема, с оптимальными для инкубации икры, параметрами водной среды 3) Несложность и экономичность конструкции, позволяет в короткие сроки изготовить и ввести в эксплуатацию дополнительные единицы. МКИЗТ имеет следующий существенный отличительный признак от аналога -закрытая защищенная конструкция, полностью защищающая икру от выедания, и позволяющая использовать МКИЗТ для инкубации икры рыб в природных водных условиях. Совокупными признаками аналога и МКИЗТ,обеспечивающими получение технического результата, являются мобильность, позволяющая устанавливать их на участках водоема, с оптимальными для инкубации икры, параметрами водной среды несложность и экономичность конструкции, позволяющая в короткие сроки изготовить и ввести в эксплуатацию дополнительные единицы. Схема МКИЗТ представлена в фиг. 1. Прямоугольный металлический сварной каркас (1) размерами 15010020 см (длина, ширина, высота),снабжен откидывающейся верхней крышкой на распашных петлях и с запорным фиксатором, для надежного фиксирования крышки в закрытом положении. Каркас выполняется из металлических труб диаметром 20 мм, для придания конструкции легкости и необходимой жесткости. Крышка (2) откидная на трех распашных петлях (3). Сверху каркас с крышкой обшивается металлической сеткой из 4 мм проволоки с размерами ячей 1010 см (4), поверх которой натягивается килечная дель(5) с ячеями 0,50,5 см, с днища и по боковинам, и с ячеей 11 см поверх крышки (выклюнувшиеся из икры личинки должны всплыть на поверхность для заполнения воздухом плавательного пузыря). Килечная дель защищает икру от выедания. По обеим торцевым сторонам привариваются по 2 ручки (6) для переноса и подъема. С внешней стороны дна, по бокам продольно закрепляются 2 доски шириной 10 см, толщиной 3 см, длиной 150 см, чтобы не допустить чрезмерного погружения каркаса в придонный грунт при повышенной илистости дна. При необходимости к доскам прикрепляются дополнительные опорные элементы из досок или прочного пенопласта. Внутри каркаса на дно крепится сменный нерестовый субстрат(7) для размещения оплодотворенной икры. При размещении в водоеме МКИЗТ снабжаются прочным страховочным канатом, фиксируемым на берегу. Также с обеих сторон к боковым ручкам крепятся плавучие буйки,необходимые для визуального контроля и технического обслуживания. ФОРМУЛА ИЗОБРЕТЕНИЯ Мобильный кассетный инкубатор защищенного типа для инкубации оплодотворенной икры рыб в природных водных условиях, состоящий из прямоугольного металлического каркаса обтянутого килечной делью, с откидывающейся верхней крышкой, отличающийся тем, что полностью защищен от мелкой сорной рыбы поедающей инкубируемой икру, ввиду чего может быть использован в качестве инкубатора оплодотворенной икры ценных рыб, как в рыбоводных прудах так и в природных водоемах.
