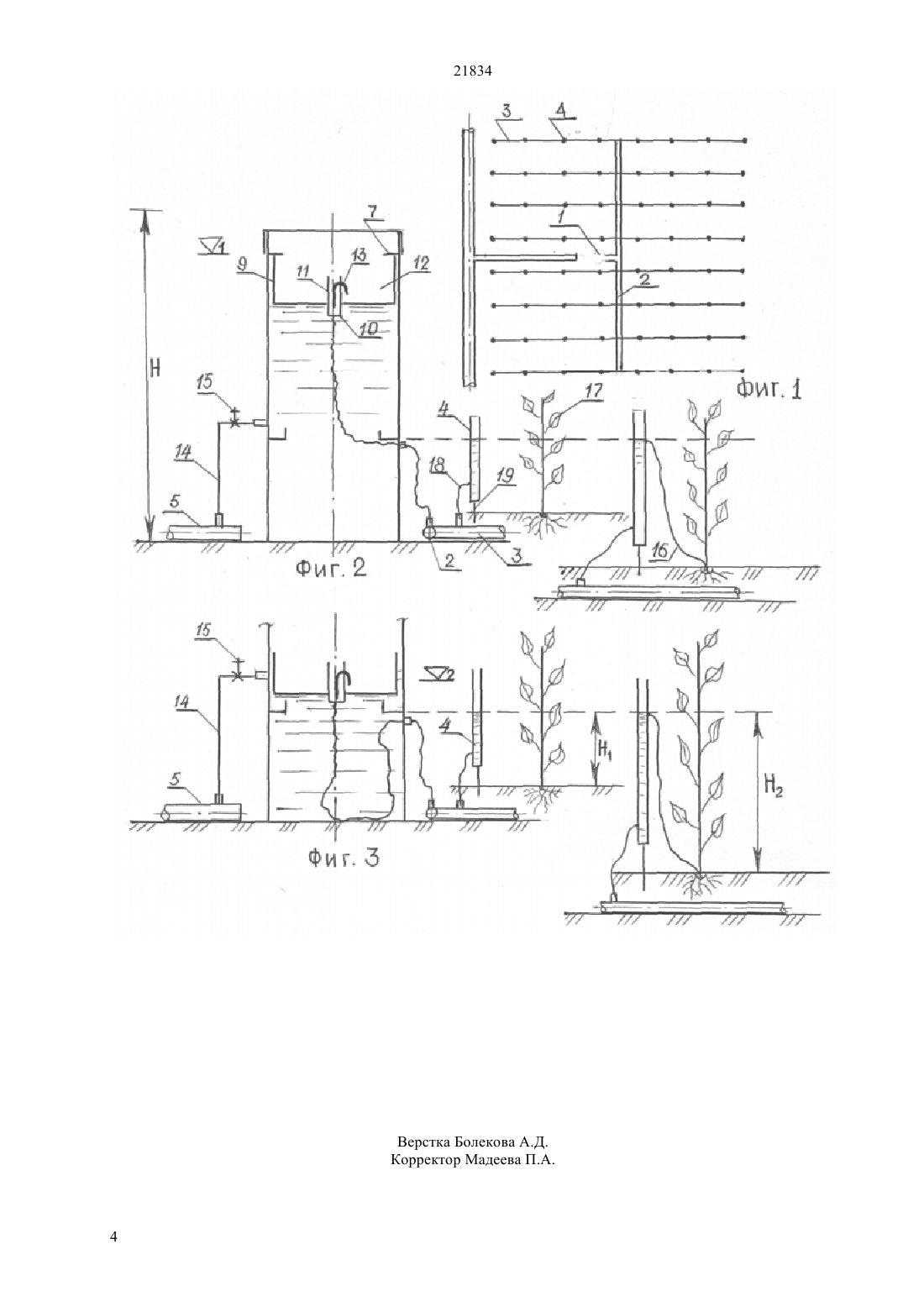

Устройство для внутрипочвенно-инъекционного орошения сточными водами

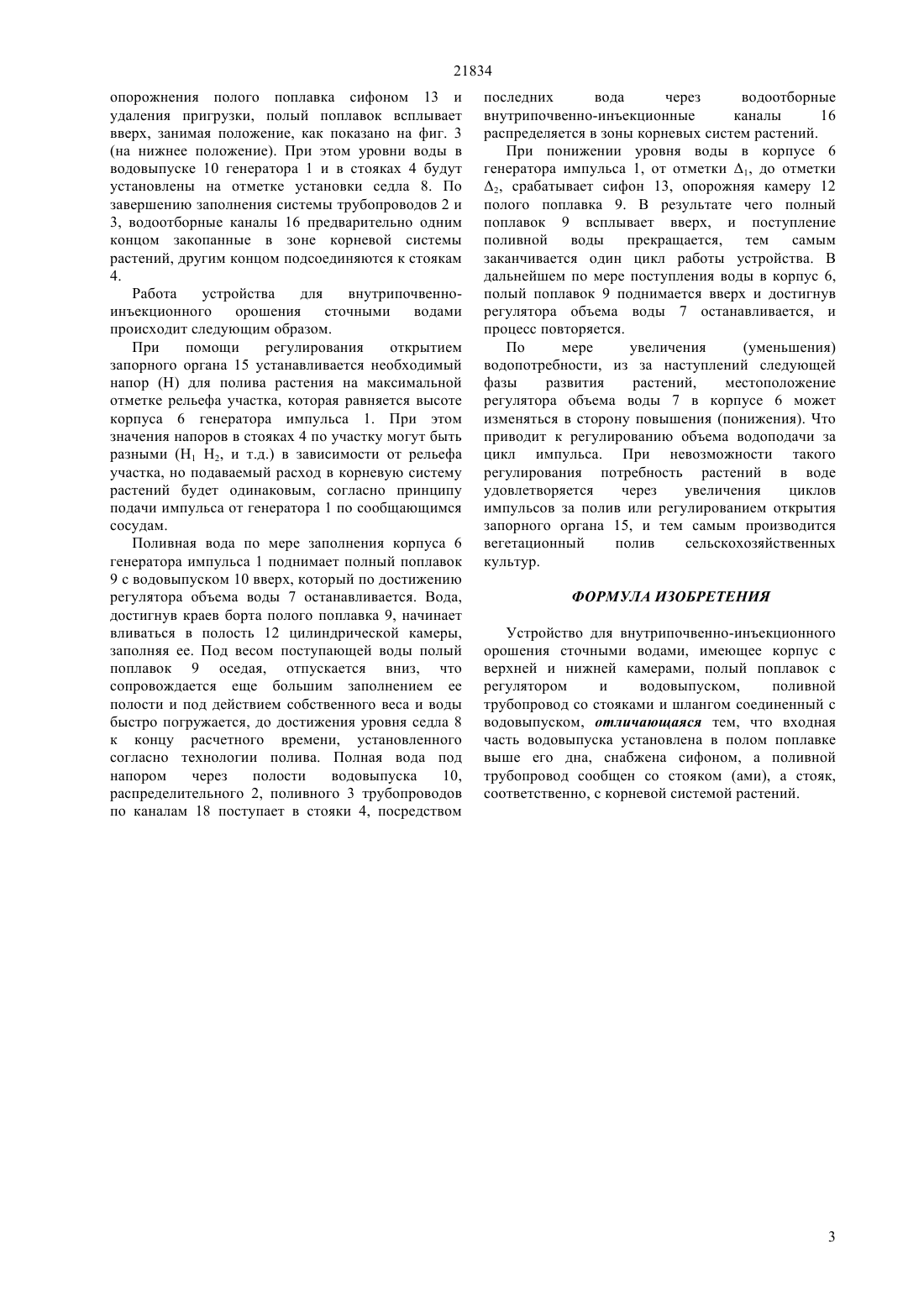

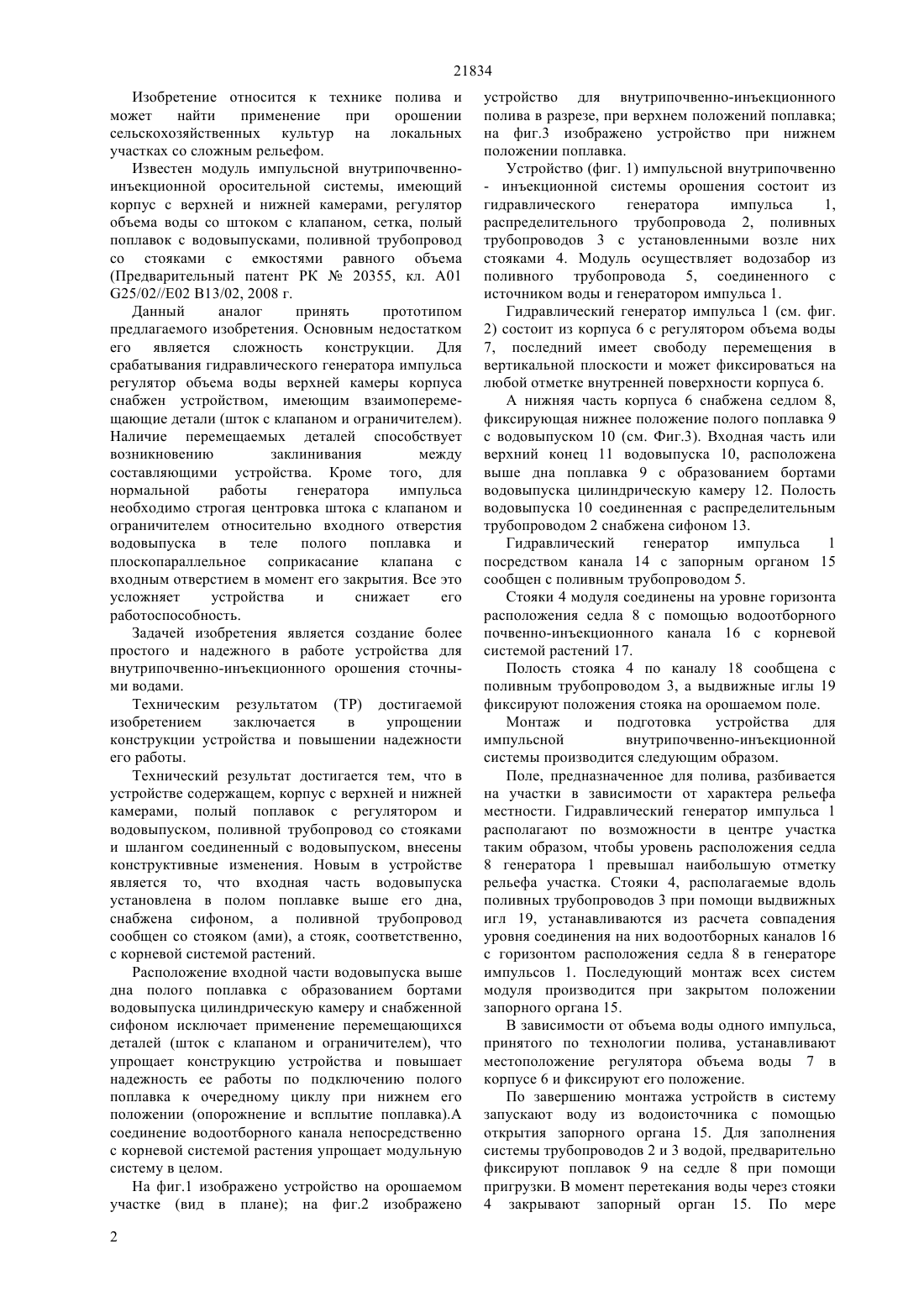

(51) 01 25/02 (2006.01) 02 В 13/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат достигается тем, что в устройстве содержащем, корпус с верхней и нижней камерами, полый поплавок с регулятором и водовыпуском, поливной трубопровод со стояками и шлангом соединенный с водовыпуском, внесены конструктивные изменения. Новым в устройстве является то, что входная часть водовыпуска установлена в полом поплавке выше его дна,снабжена сифоном, а поливной трубопровод сообщен со стояком (ами), а стояк, соответственно,с корневой системой растений. Расположение входной части водовыпуска выше дна полого поплавка с образованием бортами водовыпуска цилиндрическую камеру и снабженной сифоном исключает применение перемещающихся деталей (шток с клапаном и ограничителем), что упрощает конструкцию устройства и повышает надежность ее работы по подключению полого поплавка к очередному циклу при нижнем его положении (опорожнение и всплытие поплавка).А соединение водоотборного канала непосредственно с корневой системой растения упрощает модульную систему в целом.(56) Предварительный патент РК 20355, кл. 01 25/02, Е 02 В 13/02, 2008.(54) УСТРОЙСТВО ДЛЯ ВНУТРИПОЧВЕННОИНЪЕКЦИОННОГО ОРОШЕНИЯ СТОЧНЫМИ ВОДАМИ(57) Изобретение относится к технике полива и может найти применение при орошении сельскохозяйственных культур на локальных участках со сложным рельефом. Задачей изобретения является создание более простого и надежного в работе устройства для внутрипочвенно-инъекционного орошения сточными водами. Техническим результатом (ТР) достигаемой изобретением заключается в упрощении конструкции устройства и повышении надежности его работы. 21834 Изобретение относится к технике полива и может найти применение при орошении сельскохозяйственных культур на локальных участках со сложным рельефом. Известен модуль импульсной внутрипочвенноинъекционной оросительной системы, имеющий корпус с верхней и нижней камерами, регулятор объема воды со штоком с клапаном, сетка, полый поплавок с водовыпусками, поливной трубопровод со стояками с емкостями равного объема(Предварительный патент РК 20355, кл. А 01 25/02//02 В 13/02, 2008 г. Данный аналог принять прототипом предлагаемого изобретения. Основным недостатком его является сложность конструкции. Для срабатывания гидравлического генератора импульса регулятор объема воды верхней камеры корпуса снабжен устройством, имеющим взаимоперемещающие детали (шток с клапаном и ограничителем). Наличие перемещаемых деталей способствует возникновению заклинивания между составляющими устройства. Кроме того, для нормальной работы генератора импульса необходимо строгая центровка штока с клапаном и ограничителем относительно входного отверстия водовыпуска в теле полого поплавка и плоскопараллельное соприкасание клапана с входным отверстием в момент его закрытия. Все это усложняет устройства и снижает его работоспособность. Задачей изобретения является создание более простого и надежного в работе устройства для внутрипочвенно-инъекционного орошения сточными водами. Техническим результатом (ТР) достигаемой изобретением заключается в упрощении конструкции устройства и повышении надежности его работы. Технический результат достигается тем, что в устройстве содержащем, корпус с верхней и нижней камерами, полый поплавок с регулятором и водовыпуском, поливной трубопровод со стояками и шлангом соединенный с водовыпуском, внесены конструктивные изменения. Новым в устройстве является то, что входная часть водовыпуска установлена в полом поплавке выше его дна,снабжена сифоном, а поливной трубопровод сообщен со стояком (ами), а стояк, соответственно,с корневой системой растений. Расположение входной части водовыпуска выше дна полого поплавка с образованием бортами водовыпуска цилиндрическую камеру и снабженной сифоном исключает применение перемещающихся деталей (шток с клапаном и ограничителем), что упрощает конструкцию устройства и повышает надежность ее работы по подключению полого поплавка к очередному циклу при нижнем его положении (опорожнение и всплытие поплавка).А соединение водоотборного канала непосредственно с корневой системой растения упрощает модульную систему в целом. На фиг.1 изображено устройство на орошаемом участке (вид в плане) на фиг.2 изображено 2 устройство для внутрипочвенно-инъекционного полива в разрезе, при верхнем положений поплавка на фиг.3 изображено устройство при нижнем положении поплавка. Устройство (фиг. 1) импульсной внутрипочвенно- инъекционной системы орошения состоит из гидравлического генератора импульса 1,распределительного трубопровода 2, поливных трубопроводов 3 с установленными возле них стояками 4. Модуль осуществляет водозабор из поливного трубопровода 5, соединенного с источником воды и генератором импульса 1. Гидравлический генератор импульса 1 (см. фиг. 2) состоит из корпуса 6 с регулятором объема воды 7, последний имеет свободу перемещения в вертикальной плоскости и может фиксироваться на любой отметке внутренней поверхности корпуса 6. А нижняя часть корпуса 6 снабжена седлом 8,фиксирующая нижнее положение полого поплавка 9 с водовыпуском 10 (см. Фиг.3). Входная часть или верхний конец 11 водовыпуска 10, расположена выше дна поплавка 9 с образованием бортами водовыпуска цилиндрическую камеру 12. Полость водовыпуска 10 соединенная с распределительным трубопроводом 2 снабжена сифоном 13. Гидравлический генератор импульса 1 посредством канала 14 с запорным органом 15 сообщен с поливным трубопроводом 5. Стояки 4 модуля соединены на уровне горизонта расположения седла 8 с помощью водоотборного почвенно-инъекционного канала 16 с корневой системой растений 17. Полость стояка 4 по каналу 18 сообщена с поливным трубопроводом 3, а выдвижные иглы 19 фиксируют положения стояка на орошаемом поле. Монтаж и подготовка устройства для импульсной внутрипочвенно-инъекционной системы производится следующим образом. Поле, предназначенное для полива, разбивается на участки в зависимости от характера рельефа местности. Гидравлический генератор импульса 1 располагают по возможности в центре участка таким образом, чтобы уровень расположения седла 8 генератора 1 превышал наибольшую отметку рельефа участка. Стояки 4, располагаемые вдоль поливных трубопроводов 3 при помощи выдвижных игл 19, устанавливаются из расчета совпадения уровня соединения на них водоотборных каналов 16 с горизонтом расположения седла 8 в генераторе импульсов 1. Последующий монтаж всех систем модуля производится при закрытом положении запорного органа 15. В зависимости от объема воды одного импульса,принятого по технологии полива, устанавливают местоположение регулятора объема воды 7 в корпусе 6 и фиксируют его положение. По завершению монтажа устройств в систему запускают воду из водоисточника с помощью открытия запорного органа 15. Для заполнения системы трубопроводов 2 и 3 водой, предварительно фиксируют поплавок 9 на седле 8 при помощи пригрузки. В момент перетекания воды через стояки 4 закрывают запорный орган 15. По мере 21834 опорожнения полого поплавка сифоном 13 и удаления пригрузки, полый поплавок всплывает вверх, занимая положение, как показано на фиг. 3(на нижнее положение). При этом уровни воды в водовыпуске 10 генератора 1 и в стояках 4 будут установлены на отметке установки седла 8. По завершению заполнения системы трубопроводов 2 и 3, водоотборные каналы 16 предварительно одним концом закопанные в зоне корневой системы растений, другим концом подсоединяются к стоякам 4. Работа устройства для внутрипочвенноинъекционного орошения сточными водами происходит следующим образом. При помощи регулирования открытием запорного органа 15 устанавливается необходимый напор (Н) для полива растения на максимальной отметке рельефа участка, которая равняется высоте корпуса 6 генератора импульса 1. При этом значения напоров в стояках 4 по участку могут быть разными (Н 1 Н 2, и т.д.) в зависимости от рельефа участка, но подаваемый расход в корневую систему растений будет одинаковым, согласно принципу подачи импульса от генератора 1 по сообщающимся сосудам. Поливная вода по мере заполнения корпуса 6 генератора импульса 1 поднимает полный поплавок 9 с водовыпуском 10 вверх, который по достижению регулятора объема воды 7 останавливается. Вода,достигнув краев борта полого поплавка 9, начинает вливаться в полость 12 цилиндрической камеры,заполняя ее. Под весом поступающей воды полый поплавок 9 оседая, отпускается вниз, что сопровождается еще большим заполнением ее полости и под действием собственного веса и воды быстро погружается, до достижения уровня седла 8 к концу расчетного времени, установленного согласно технологии полива. Полная вода под напором через полости водовыпуска 10,распределительного 2, поливного 3 трубопроводов по каналам 18 поступает в стояки 4, посредством последних вода через водоотборные внутрипочвенно-инъекционные каналы 16 распределяется в зоны корневых систем растений. При понижении уровня воды в корпусе 6 генератора импульса 1, от отметки 1, до отметки 2, срабатывает сифон 13, опорожняя камеру 12 полого поплавка 9. В результате чего полный поплавок 9 всплывает вверх, и поступление поливной воды прекращается, тем самым заканчивается один цикл работы устройства. В дальнейшем по мере поступления воды в корпус 6,полый поплавок 9 поднимается вверх и достигнув регулятора объема воды 7 останавливается, и процесс повторяется. По мере увеличения(уменьшения) водопотребности, из за наступлений следующей фазы развития растений,местоположение регулятора объема воды 7 в корпусе 6 может изменяться в сторону повышения (понижения). Что приводит к регулированию объема водоподачи за цикл импульса. При невозможности такого регулирования потребность растений в воде удовлетворяется через увеличения циклов импульсов за полив или регулированием открытия запорного органа 15, и тем самым производится вегетационный полив сельскохозяйственных культур. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для внутрипочвенно-инъекционного орошения сточными водами, имеющее корпус с верхней и нижней камерами, полый поплавок с регулятором и водовыпуском,поливной трубопровод со стояками и шлангом соединенный с водовыпуском, отличающаяся тем, что входная часть водовыпуска установлена в полом поплавке выше его дна, снабжена сифоном, а поливной трубопровод сообщен со стояком (ами), а стояк,соответственно, с корневой системой растений.
