Устройство для промывки трубопроводов

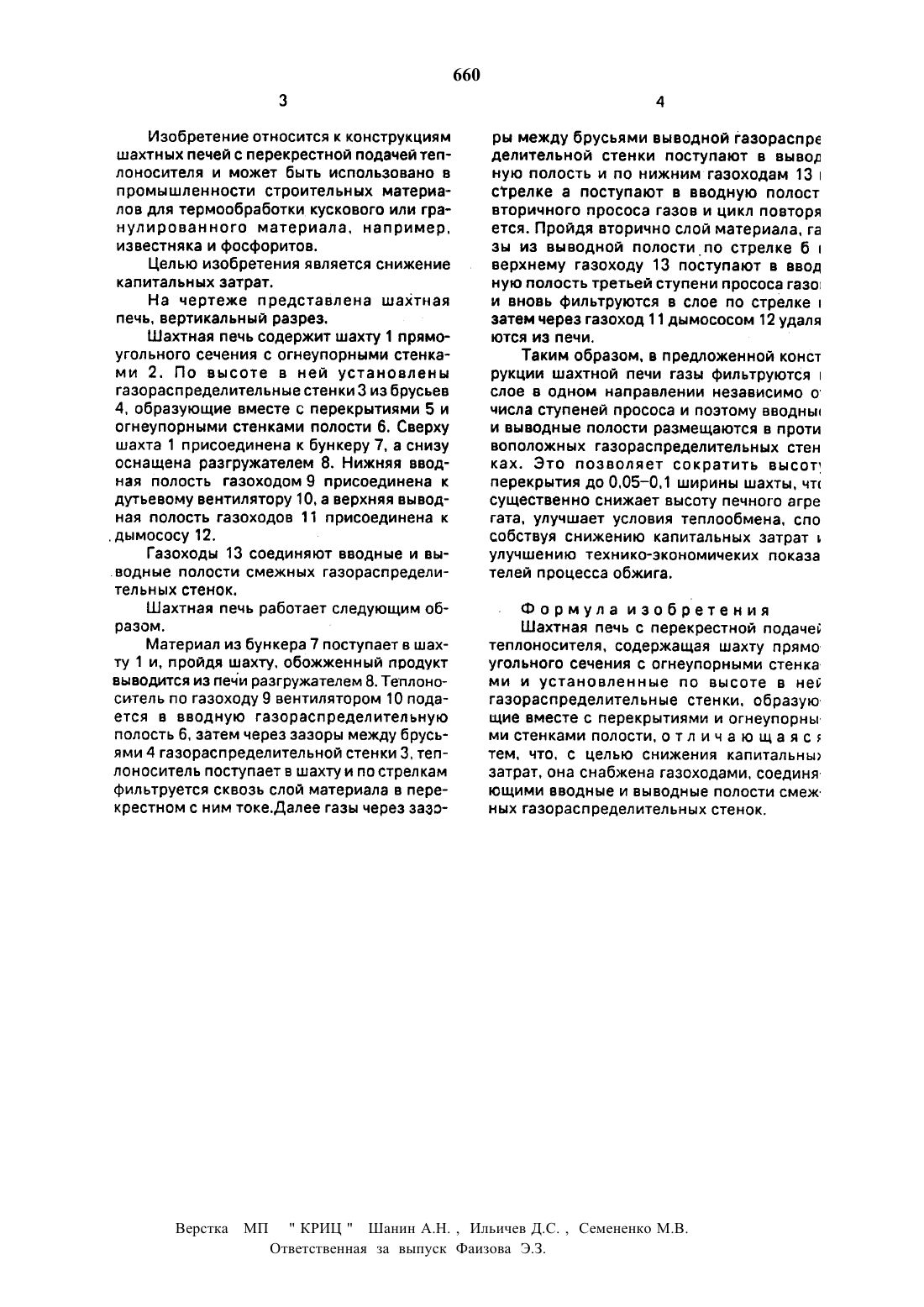

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к конструкциям шахтных печей с перекрестной подачей теплоносителя и может быть использовано в п ромышленности строительных материалов для термообработки кускового или гранулированного материала. например известнякаи фосфоритов. Цель изобретения - снижение капитальных затрат. Для этого в шахте 1 печи по высоте установлены газораспределительные стенки 3 из брусьев 4. образующие вместе с перекрытиями 5 и огнеупорными стенками полости б. Газоходы13 соединяют вводные и выводные полости смежных газораспределительных стенок.При работе печи газы фильтруются в слое материала в одном направлении независи мо от числа ступеней прососа. поэтому вводные и выводные полости размещаются в противоположных газораспределительных стенках, что позволяет сократить высоту перекрытий и самой печи. а также уменьшить капитальные затраты и -улучшить техникозкономические показатели печи. 1 ил.Изобретение относится к конструкциям шахтных печей с перекрестной подачей теплоносителя и может быть использовано в промышленности строительных материалов для термообработки кускового или гранулированного материала. например. известняка и фосфоритов.Целью изобретения является снижение капитальных затрат.На чертеже представлена шахтная печь. вертикальный разрез.Шахтная печь содержит шахту 1 прямоугольного сечения с огнеупорными стенками 2. По высоте в ней установлены газораспределительные стенки 3 из брусьев 4. образующие вместе с перекрытиями 5 и огнеупорными стенками полости 6. Сверху шахта 1 присоединена к бункеру 7. а снизу оснащена разгружателем 8. Нижняя вводная полость газоходом 9 присоединена к дутьевому вентилятору 10. а верхняя выводная полость газоходов 11 присоединена кГазоходы 13 соединяют вводные и вы водные полости смежных газораспредели тельных стенок.Шахтная печь работает следующим образом.Материал из бункера 7 поступает в шахту 1 и, пройдя шахту. обожженный продукт выводится из печи разгружателем 8. Теплоноситель по газоходу 9 вентилятором 10 подается в вводную газораспределительную полость б. затем через зазоры между брусьями 4 газораспределительной стенки 3. теплоноситель поступает в шахту и по стрелкам фильтруется сквозь слой материала в перекрестном с ним токе.далее газы через зазо Верстка МПры между брусьями выводной газораспре делительной стенки поступают в вывод ную полость и по нижним гаэоходам 13 стрелке а поступают в вводную полост вторичного прососа газов и цикл повторя ется. Пройдя вторично слой материала. га зы из выводной полостипо стрелке б я верхнему газоходу 13 поступают в ввод ную полость третьей ступени прососа газож и вновь фильтруются в слое по стрелке п затем через газоход 1 1 дымососом 12 удаля ются из печиТаким образом. в предложенной конст рукции шахтной печи газы фильтруются слое в одном направлении независимо о числа ступеней прососа и поэтому аводньн и выводные полости размещаются в проти воположных газораспределительных стен ках. Это позволяет сократить высотт перекрытия до О.О 5 О.1 ширины шахты. чт существенно снижает высоту печного агре гата. улучшает условия теплообмена. спо собствуя снижению капитальных затрат ь улучшению технико-зкономичеких показа телей процесса обжига.Шахтная печь с перекрестной подачей теплоносителя. содержащая шахту прямоугольного сечения с огнеупорными стенка ми и установленные по высоте в ней газораспределительные стенки. образую щие вместе с перекрытиями и огнеупорныМИ стенками ПОЛОСТИ. О Т Л И Ч а Ю Щ а Я С 5 ТЕМ. ЧТО. С целью снижения КЭПИТЭПЬНЫ) затрат. она снабжена газоходами. соединяющими вводные и выводные полости смежНЫХ газораспределительных СТСНОК.Ответственная за выпуск Фаизова Э.З.
