Агрегат для изготовления проволочной изгороди

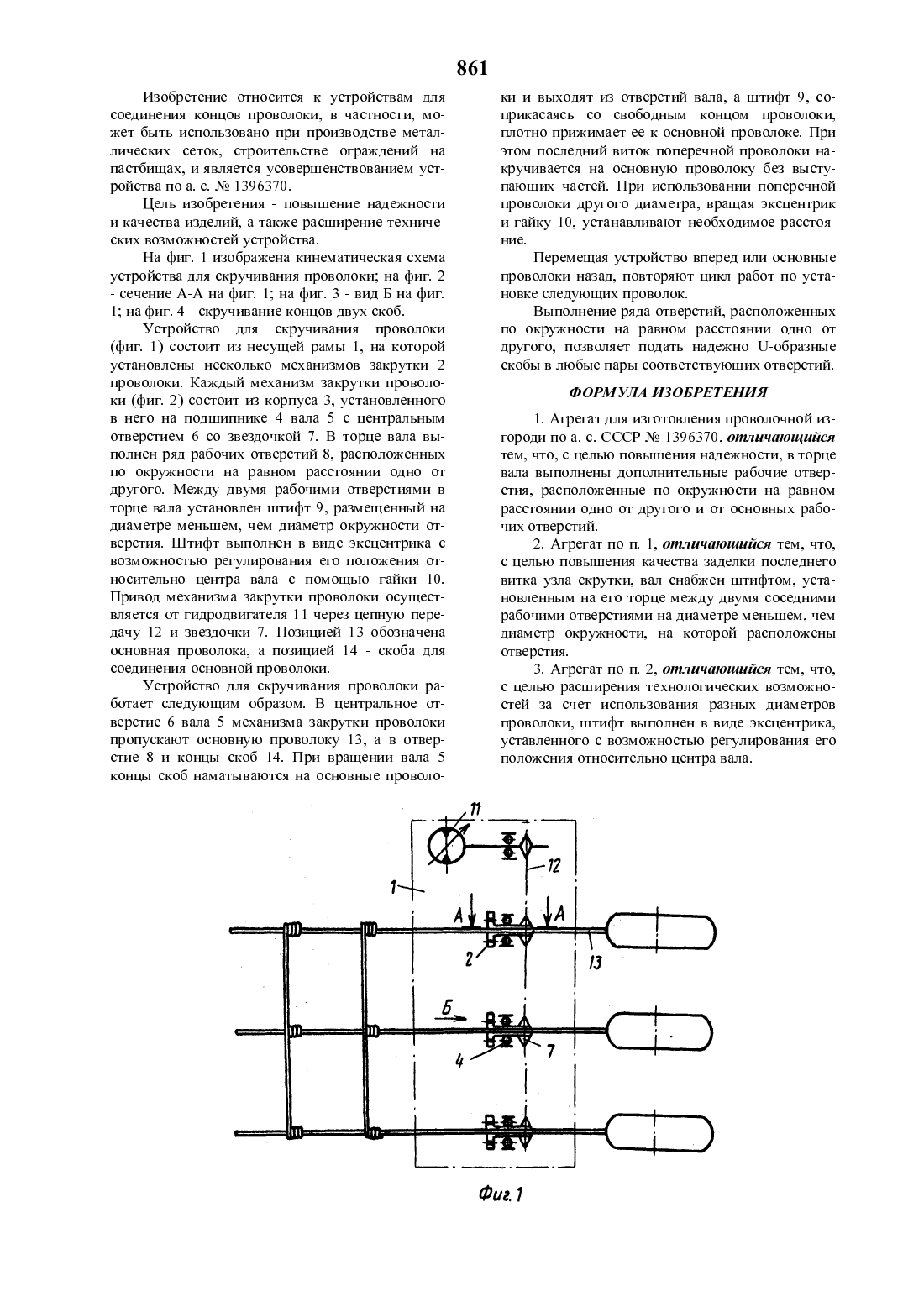

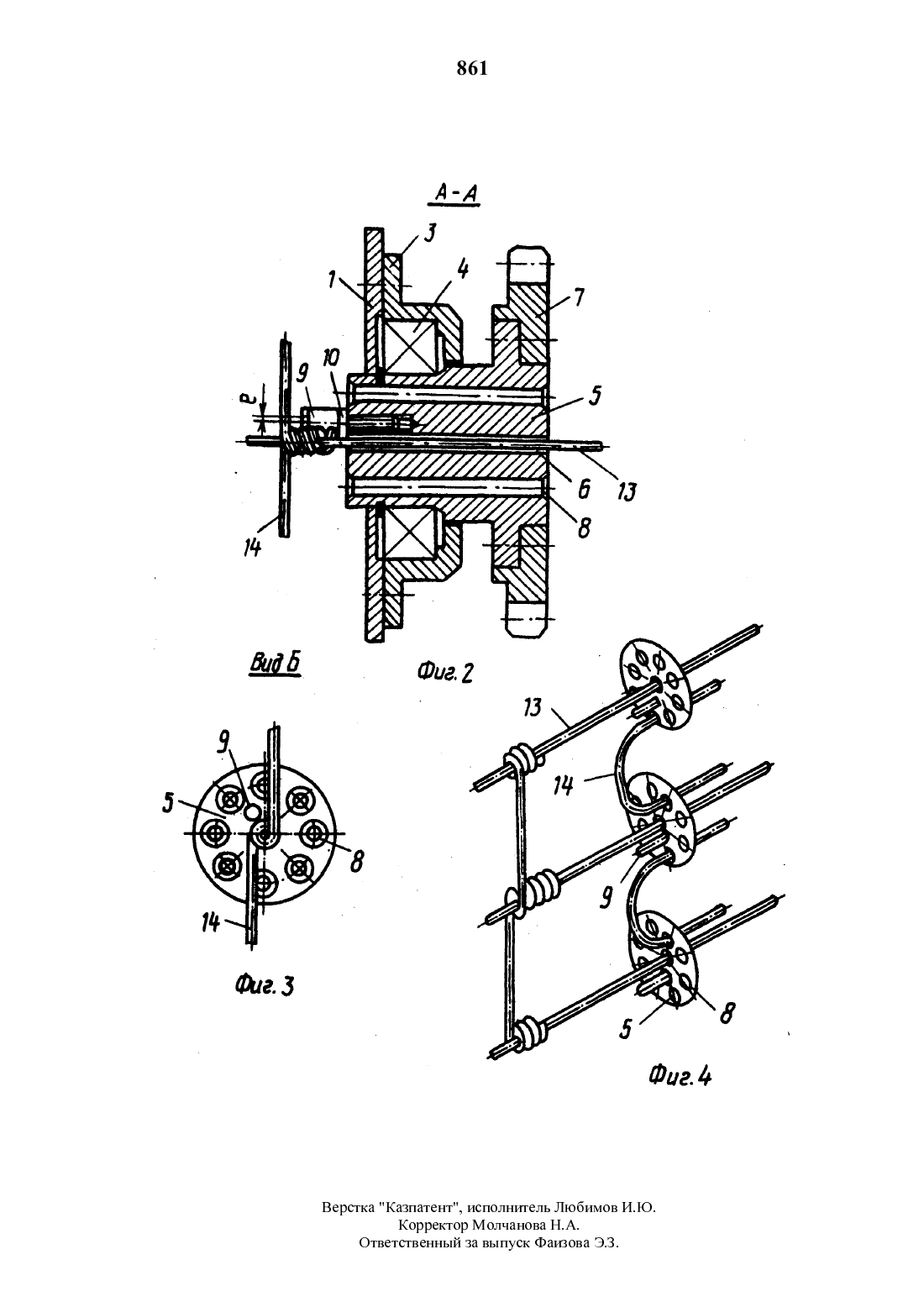

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) АГРЕГАТ ДЛЯ ИЗГОТОВЛЕНИЯ ПРОВОЛОЧНОЙ ИЗГОРОДИ(57) Изобретение относится к обработке метал лов давлением, в частности, к устройствам длясоединения концов проволоки, может быть использовано при производстве металлических сеток, ограждений на пастбищах и позволяет повысить надежность и качество и расширить технологические возможности. Устройство содержит раму, на которой установлены несколько механизмов закрутки проволоки. Механизм закрутки проволоки состоит из корпуса, установленного внего вала, с центральным отверстием и со звездочкой. В торце вала выполнен ряд отверстий,расположенных по окружности на равном расстоянии одно от другого. Между двумя отверстиями на диаметре меньшем, чем диаметр окружности отверстий, установлен щтифт. Штифт выполнен в виде эксцентрика, установленного с возможностью регулирования его положения относительно центра. Привод механизма закрутки осуществляется от гидродвигателя через цепную передачу. В центральное отверстие вала механизм закрутки проволоки пропускают основную проволоку, а в нецентральные отверстия - концы скоб. При вращении вала коъЩы скоб наматываются на основные проволоки и выходят из отверстия вала, а Штифт, соприкасаясь со свободным концом проволоки, плотно прижимает ее к основной проволоке без выступающих частей. При использовании поперечной проволоки другого диаметра, вращая эксцентрик, устанавливают необходимое расстояние.Изобретение относится к устройствам для соединения концов проволоки, в частности, может быть использовано при производстве металлических сеток, строительстве ограждений на пастбищах, и является усовершенствованием устройства по а. с. Не 1396370.Цель изобретения - повышение надежности и качества изделий, а также расширение технических возможностей устройства.На фиг. 1 изображена кинематическая схема устройства для скручивания проволоки на фит. 2- сечение А-А на фиг. 1 на фиг. 3 - вид Б на фиг. 1 на фиг. 4 - скручивание концов двух скоб.Устройство для скручивания проволоки(фиг. 1) состоит из несущей рамы 1, на которой установлены несколько механизмов закрутки 2 проволоки. Каждый механизм закрутки проволоки (фиг. 2) состоит из корпуса 3, установленного в него на подшипнике 4 вала 5 с Центральным отверстием 6 со звездочкой 7. В торце вала выполнен ряд рабочих отверстий 8, расположенных по окружности на равном расстоянии одно от другого. Между двумя рабочими отверстиями в торце вала установлен штифт 9, размещенный на диаметре меньшем, чем диаметр окружности отверстия. Штифт выполнен в виде эксцентрика с возможностью регулирования его положения относительно центра вала с помощью гайки 10. Привод механизма закрутки проволоки осуществляется от гидродвигателя 11 через цепную передачу 12 и звездочки 7. Позицией 13 обозначена основная проволока, а позицией 14 - скоба для соединения основной проволоки.Устройство для скручивания проволоки работает следующим образом. В центральное отверстие 6 вала 5 механизма закрутки проволоки пропускают основную проволоку 13, а в отверстие 8 и концы скоб 14. При вращении вала 5 концы скоб наматываются на основные проволо 861ки и выходят из отверстий вала, а штифт 9, соприкасаясь со свободным концом проволоки,плотно прижимает ее к основной проволоке. При этом последний виток поперечной проволоки накручивается на основную проволоку без выступающих частей. При использовании поперечной проволоки другого диаметра, вращая эксцентрик и гайку 10, устанавливают необходимое расстояние.Перемещая устройство вперед или основные проволоки назад, повторяют цикл работ по установке следующих проволок.Выполнение ряда отверстий, расположенных по окружности на равном расстоянии одно от другого, позволяет подать надежно П-образные скобы в любые пары соответствующих отверстий.1. Агрегат для изготовления проволочной изгороди по а. с. СССР Не 1396370, отличающийся тем, что, с целью повышения надежности, в торце вала выполнены дополнительные рабочие отверстия, расположенные по окружности на равном расстоянии одно от другого и от основных рабочих отверстий.2. Агрегат по п. 1, отличающийся тем, что,с целью повышения качества заделки последнего витка узла скрутки, вал снабжен штифтом, установленным на его торце между двумя соседними рабочими отверстиями на диаметре меньшем, чем диаметр окружности, на которой расположены отверстия.3. Агрегат по п. 2, отличающийся тем, что,с целью расширения технологических возможностей за счет использования разных диаметров проволоки, штифт выполнен в виде эксцентрика,уставленного с возможностью регулирования его положения относительно центра вала.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
