Сепаратор для очистки зерна

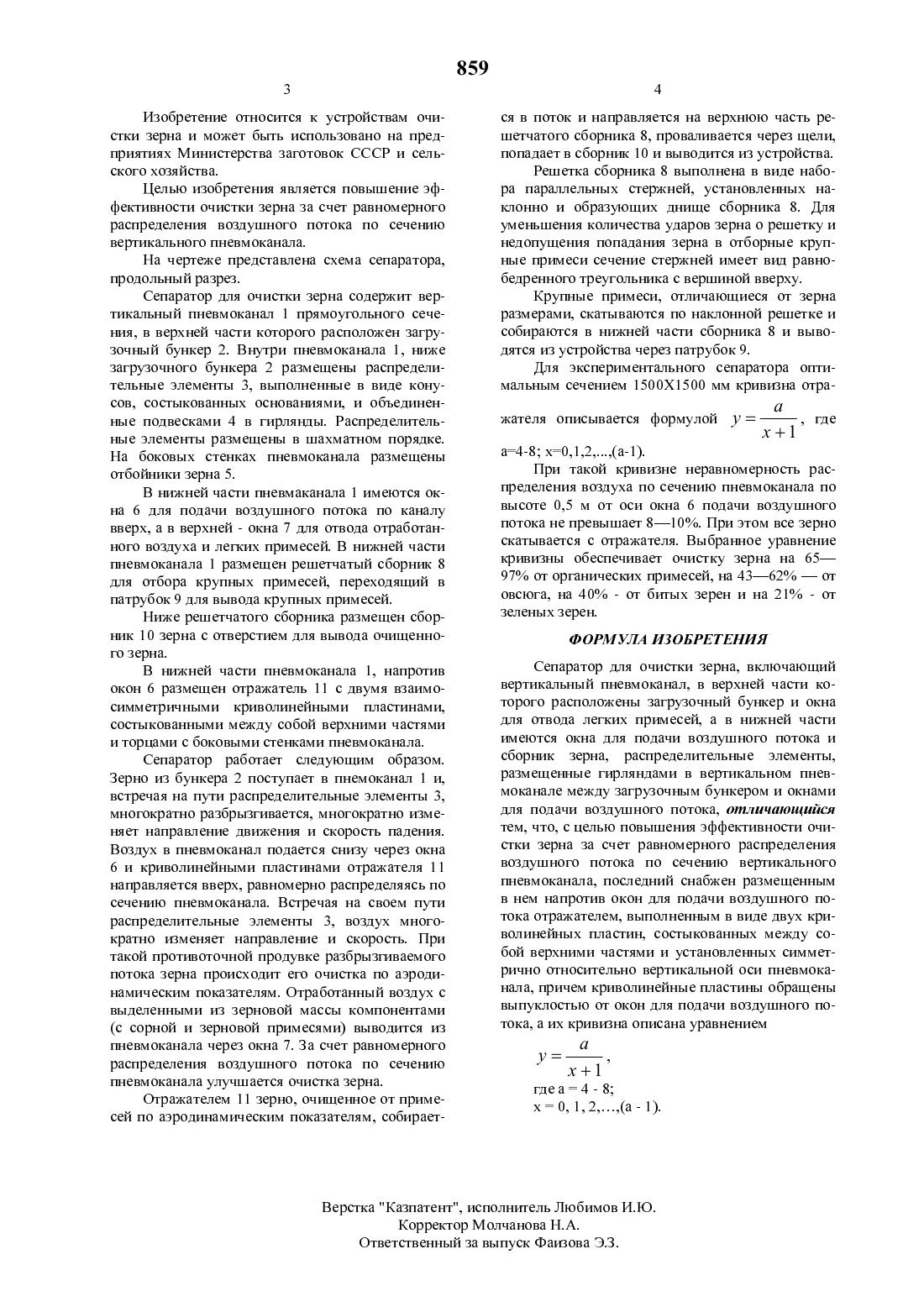

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский НИИ зерна и продуктов его переработки(56) Патент США Не 2766880, кл 209 - 138, опублик. 1952 А. с. СССР Не 1148652, кл. В 07 В 4/00, 1983(54) СЕПАРАТОР ДЛЯ ОЧИСТКИ ЗЕРНА(57) Изобретение предназначено для очистки зерна и позволяет повысить эффективность очистки зерна за счет равномерного распределения воздушного потока по сечению вертикального пневмоканала (ПК) 1. Для этого в нижней части ПК 1, напротив окон 6 для подачи воздушного потока размещен отражатель 11. Он выполнен в виде двух криволинейных пластин, состыкован ных между собой верхними частями и установленных симметрично относительно вертикальной оси ПК 1. При этом пластины обращены выпуклостью от окон 6, а их кривизна описана уравнением уа/х 1, где а 4-8 х 0,1,2(а-1). Зерно из бункера 2 в верхней части ПК 1 поступает в ПК 1. Встречая распределительные элементы 3, размещенные гирляндами в ПК 1 между бункером 2 и окнами 6, оно многократно изменяет направление Движения и скорость паления. Воздух через окна 6 отражателем 11 направляется вверх, равномерно распределяясь по сечению ПК 1. При противоточной продувке происходит очистка зерна по аэродинамическим показателям. Отработанный воздух с зерновыми примесями выводится через окна 7 в верхней части ПК 1. Очищенное зерно собирается отражателем 11 в поток, скатывается в сборник 8 в нижней части ПК 1 и выводится через патрубок 9.Изобретение относится к устройствам очистки зерна и может быть использовано на предприятиях Министерства заготовок СССР и сельского хозяйства.Целью изобретения является повышение эффективности очистки зерна за счет равномерного распределения воздушного потока по сечению вертикального пневмоканала.На чертеже представлена схема сепаратора,продольный разрез.Сепаратор для очистки зерна содержит вертикальный пневмоканал 1 прямоугольного сечения, в верхней части которого расположен загрузочный бункер 2. Внутри пневмоканала 1, ниже загрузочного бункера 2 размещены распределительные элементы 3, выполненные в виде конусов, состыкованных основаниями, и объединенные подвесками 4 в гирлянды. Распределительные элементы размещены в шахматном порядке. На боковых стенках пневмоканала размещены отбойники зерна 5.В нижней части пневмаканала 1 имеются окна 6 для подачи воздушного потока по каналу вверх, а в верхней - окна 7 для отвода отработанного воздуха и легких примесей. В нижней части пневмоканала 1 размещен решетчатый сборник 8 для отбора крупных примесей, переходящий в патрубок 9 для вывода крупных примесей.Ниже решетчатого сборника размещен сборник 10 зерна с отверстием для вывода очищенного зерна.В нижней части пневмоканала 1, напротив окон 6 размещен отражатель 11 с двумя взаимосимметричными криволинейными пластинами,состыкованными между собой верхними частями и торцами с боковыми стенками пневмоканала.Сепаратор работает следующим образом. Зерно из бункера 2 поступает в пнемоканал 1 и,встречая на пути распределительные элементы 3,многократно разбрызгивается, многократно изменяет направление движения и скорость падения. Воздух в пневмоканал подается снизу через окна 6 и криволинейными пластинами отражателя 11 направляется вверх, равномерно распределяясь по сечению пневмоканала. Встречая на своем пути распределительные элементы 3, воздух многократно изменяет направление и скорость. При такой противоточной продувке разбрызгиваемого потока зерна происходит его очистка по аэродинамическим показателям. Отработанный воздух с выделенными из зерновой массы компонентами(с сорной и зерновой примесями) выводится из пневмоканала через окна 7. За счет равномерного распределения воздушного потока по сечению пневмоканала улучшается очистка зерна.Отражателем 11 зерно, очищенное от примесей по аэродинамическим показателям, собирает 859ся в поток и направляется на верхнюю часть решетчатого сборника 8, проваливается через щели,попадает в сборник 10 и выводится из устройства.Решетка сборника 8 выполнена в виде набора параллельных стержней, установленных наклонно и образующих днище сборника 8. Для уменьшения количества ударов зерна о решетку и недопущения попадания зерна в отборные крупные примеси сечение стержней имеет вид равнобедренного треугольника с вершиной вверху.Крупные примеси, отличающиеся от зерна размерами, скатываются по наклонной решетке и собираются в нижней части сборника 8 и выводятся из устройства через патрубок 9.Для экспериментального сепаратора оптимальным сечением 1500 Х 1500 мм кривизна отражателя описывается формулой у гдеПри такой кривизне неравномерность распределения воздуха по сечению пневмоканала по высоте 0,5 м от оси окна 6 подачи воздушного потока не превышает 810. При этом все зерно скатывается с отражателя. Выбранное уравнение кривизны обеспечивает очистку зерна на 65 97 от органических примесей, на 4362 от овсюга, на 40 - от битых зерен и на 21 - от зеленых зерен.Сепаратор для очистки зерна, включающий вертикальный пневмоканал, в верхней части которого расположены загрузочный бункер и окна для отвода легких примесей, а в нижней части имеются окна для подачи воздушного потока и сборник зерна, распределительные элементы,размещенные гирляндами в вертикальном пневмоканале между загрузочным бункером и окнами для подачи воздушного потока, отличающийся тем, что, с Целью повышения эффективности очистки зерна за счет равномерного распределения воздушного потока по сечению вертикального пневмоканала, последний снабжен размещенным в нем напротив окон для подачи воздушного потока отражателем, выполненным в виде двух криволинейных пластин, состыкованных между собой верхними частями и установленных симметрично относительно вертикальной оси пневмоканала, причем криволинейные пластины обращены выпуклостью от окон для подачи воздушного потока, а их кривизна описана уравнениемВерстка Казпатент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
