Тормозная система (варианты) и тормозной узел для железнодорожного вагона

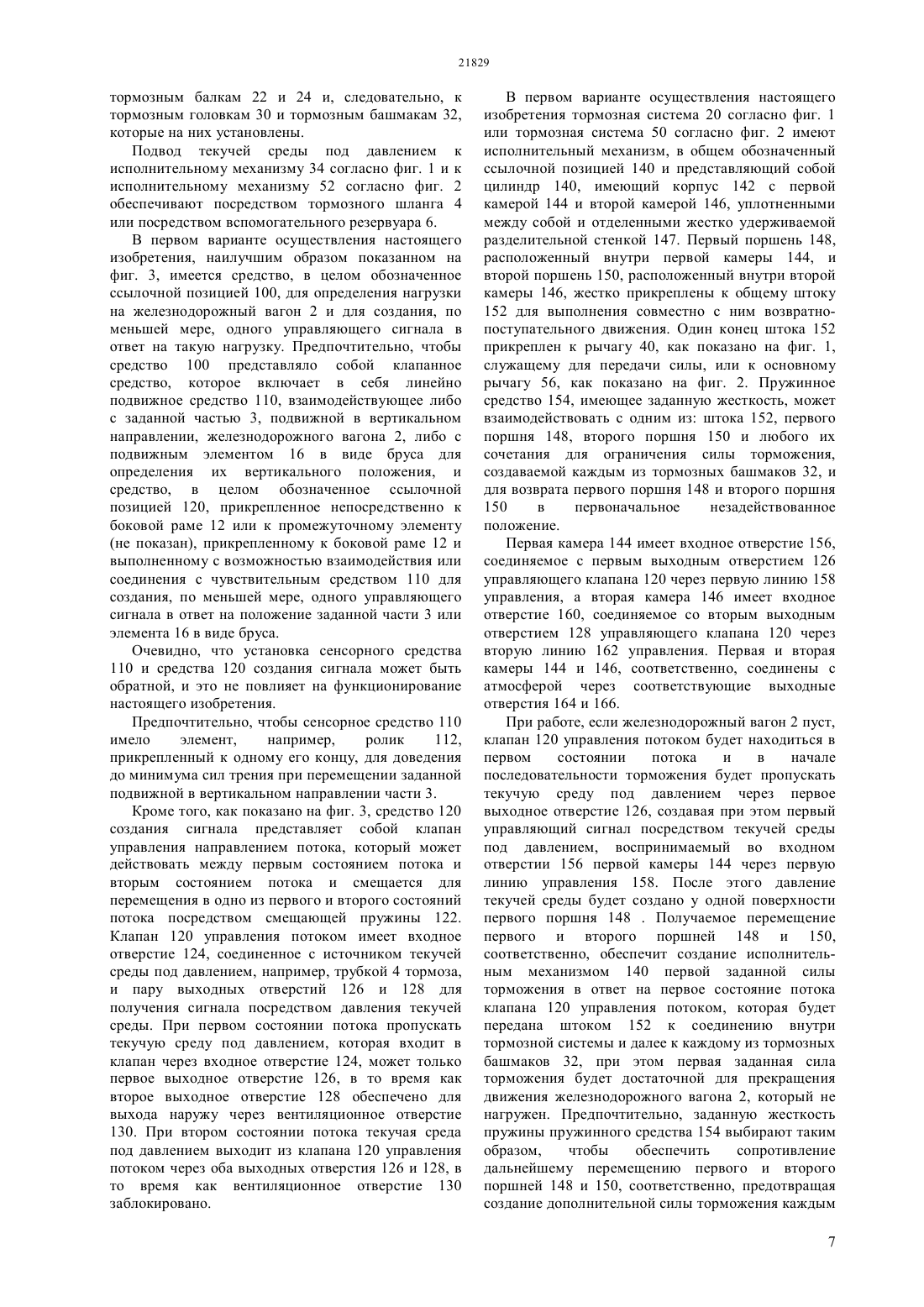

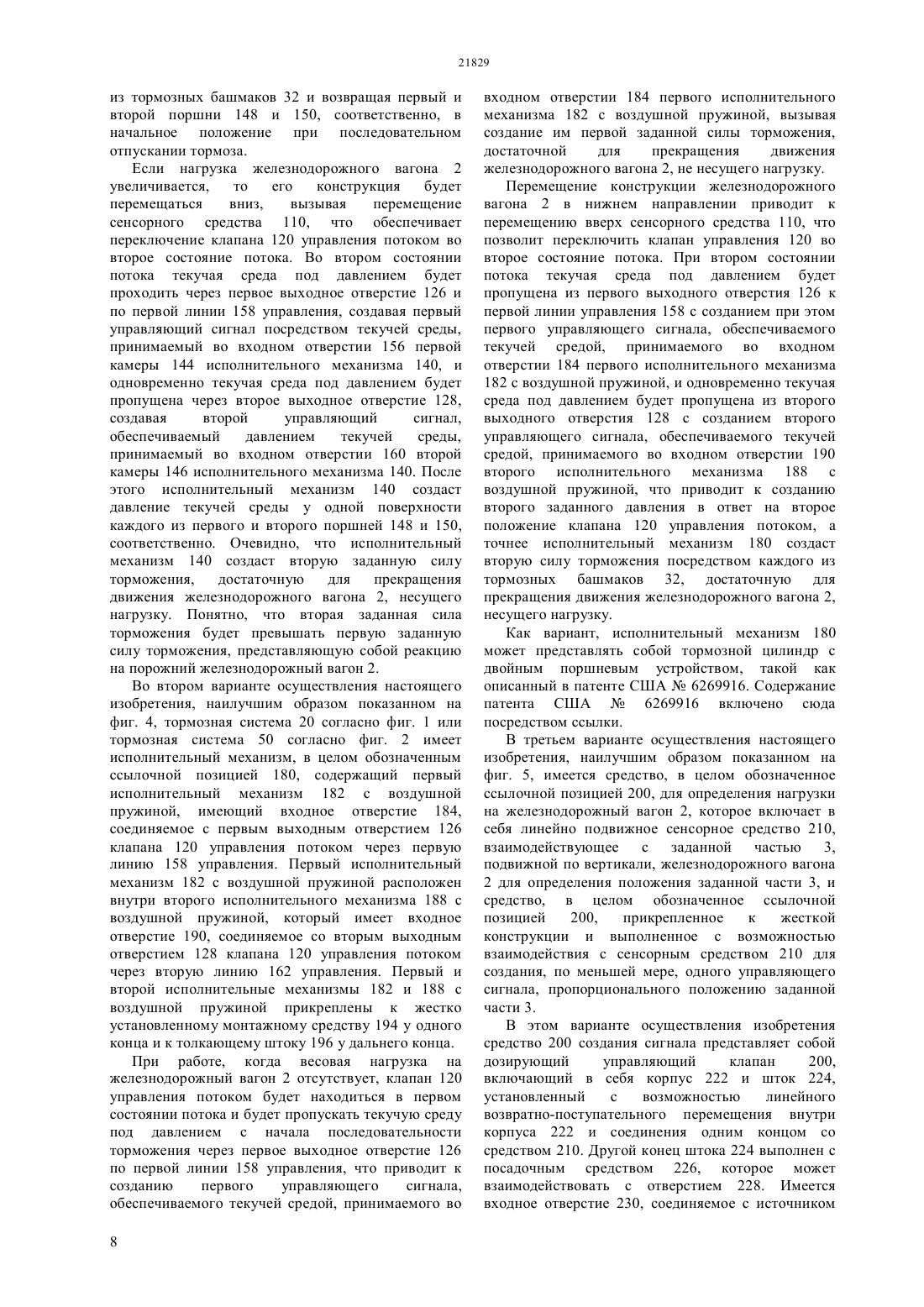

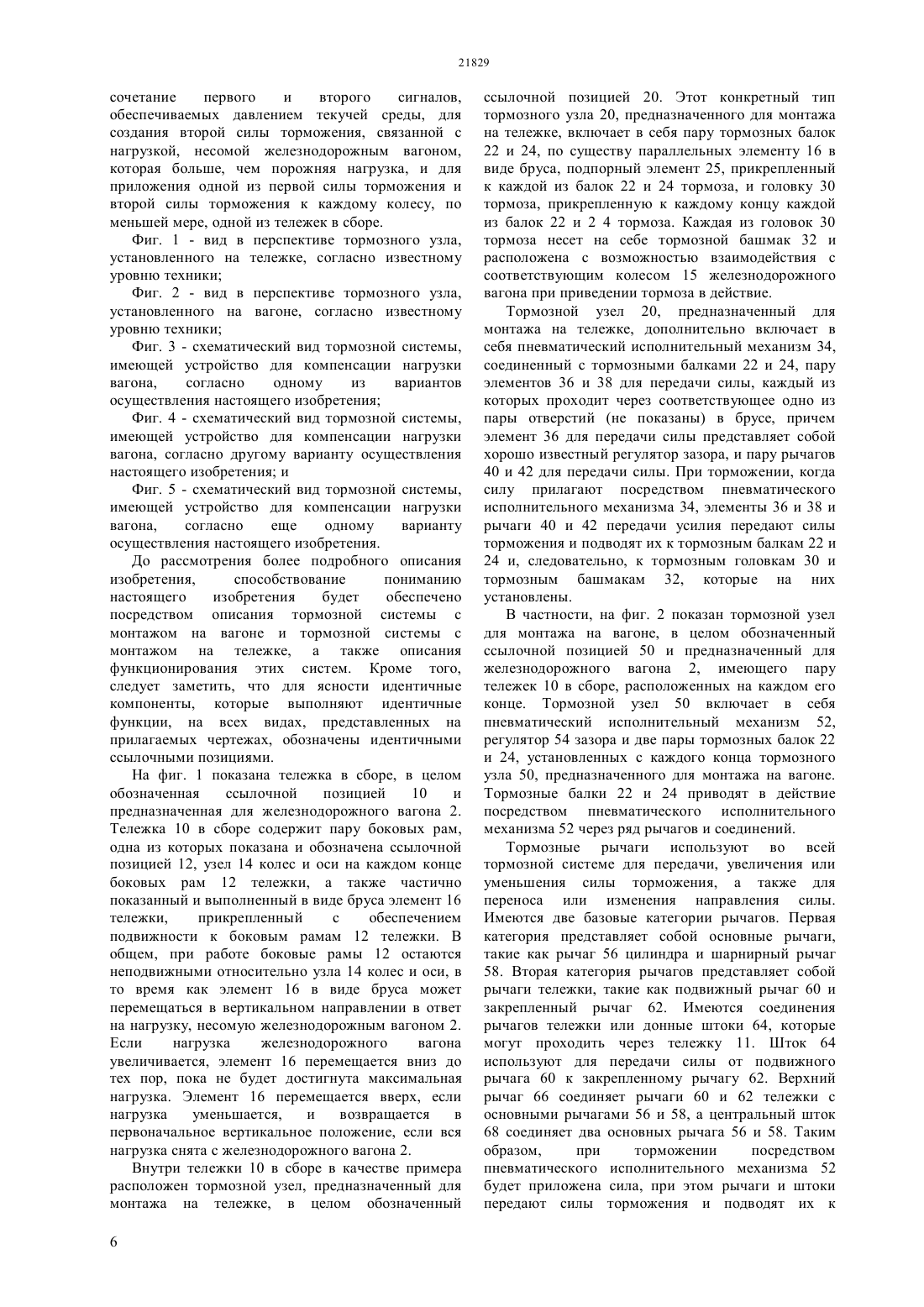

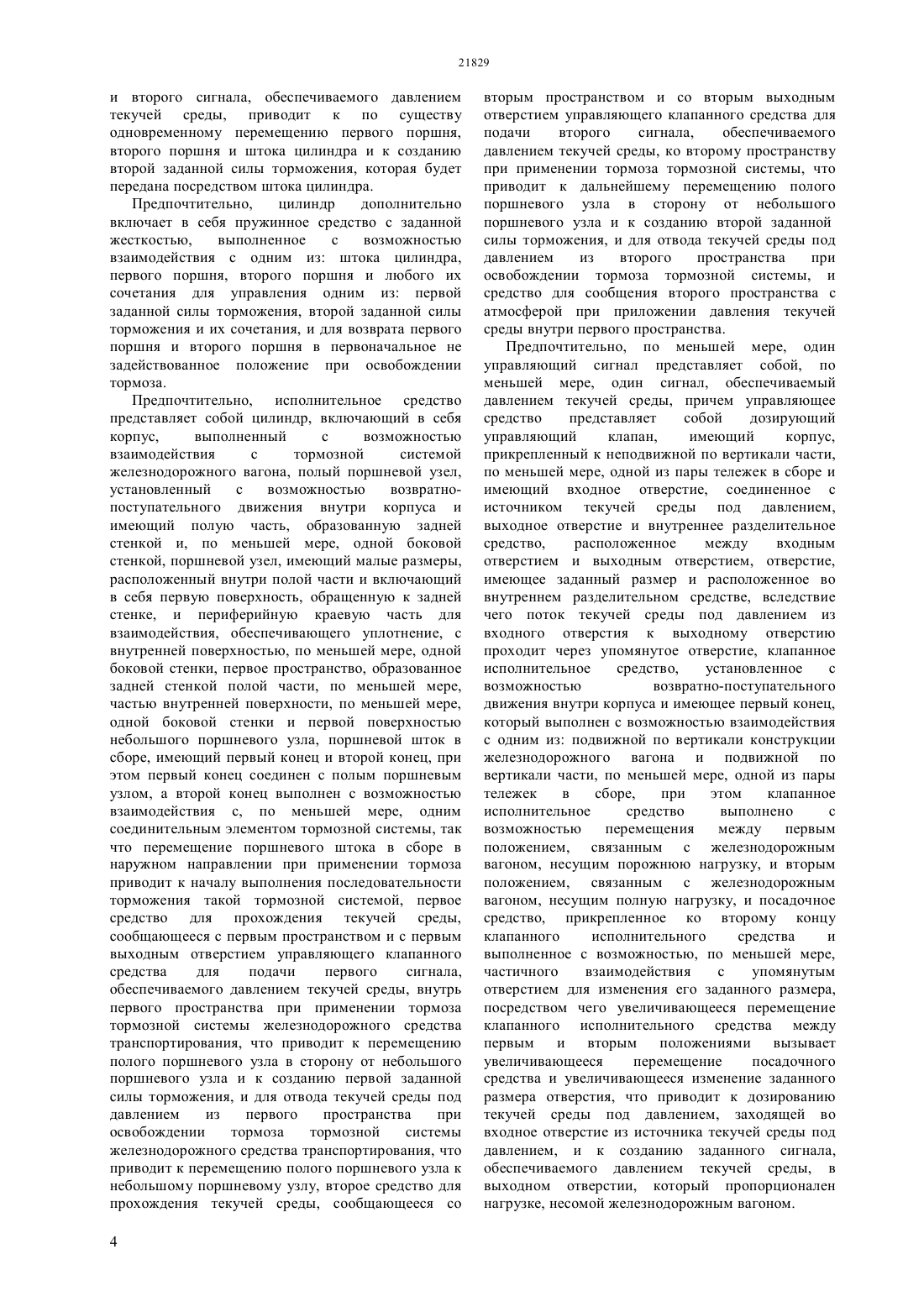

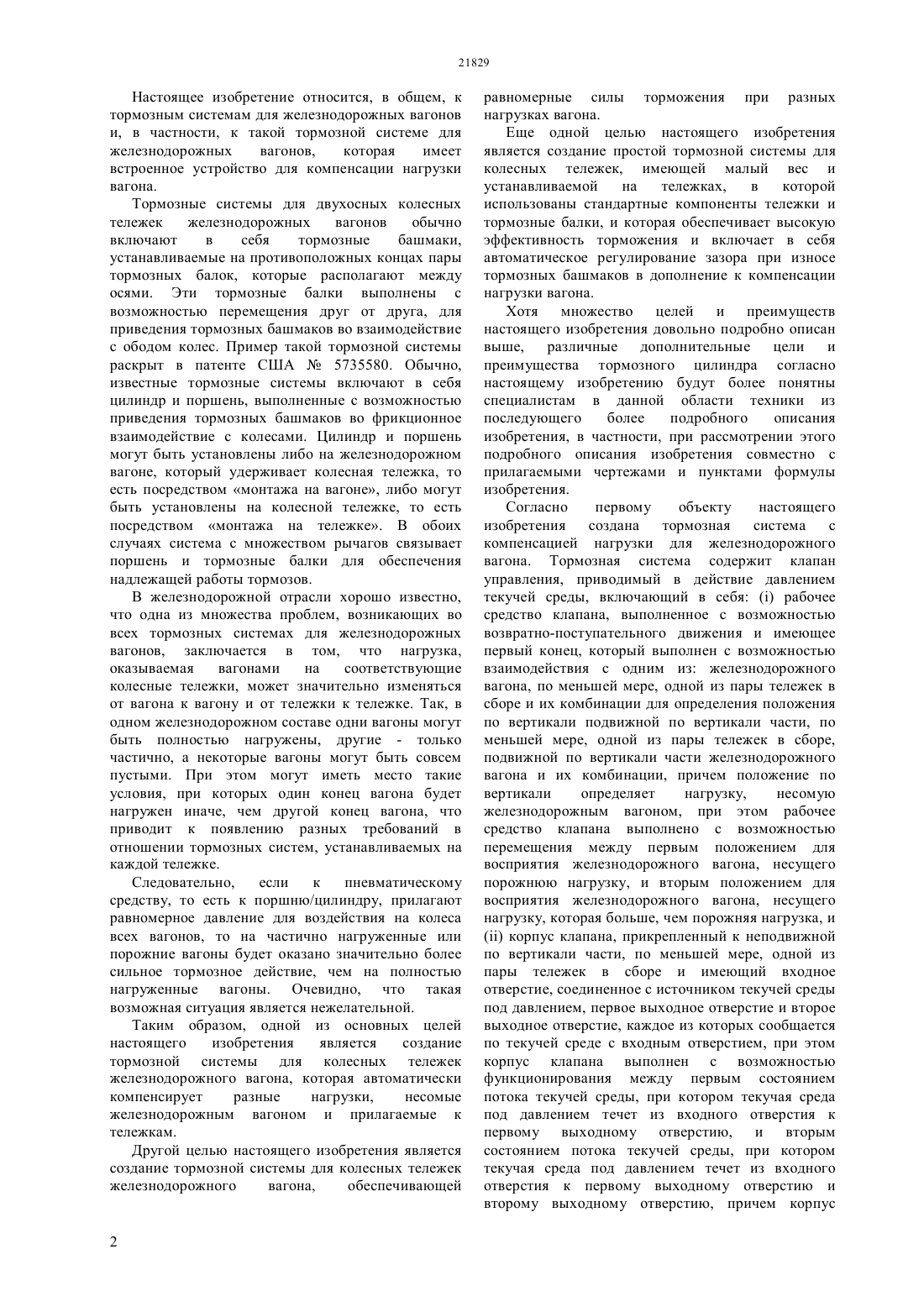

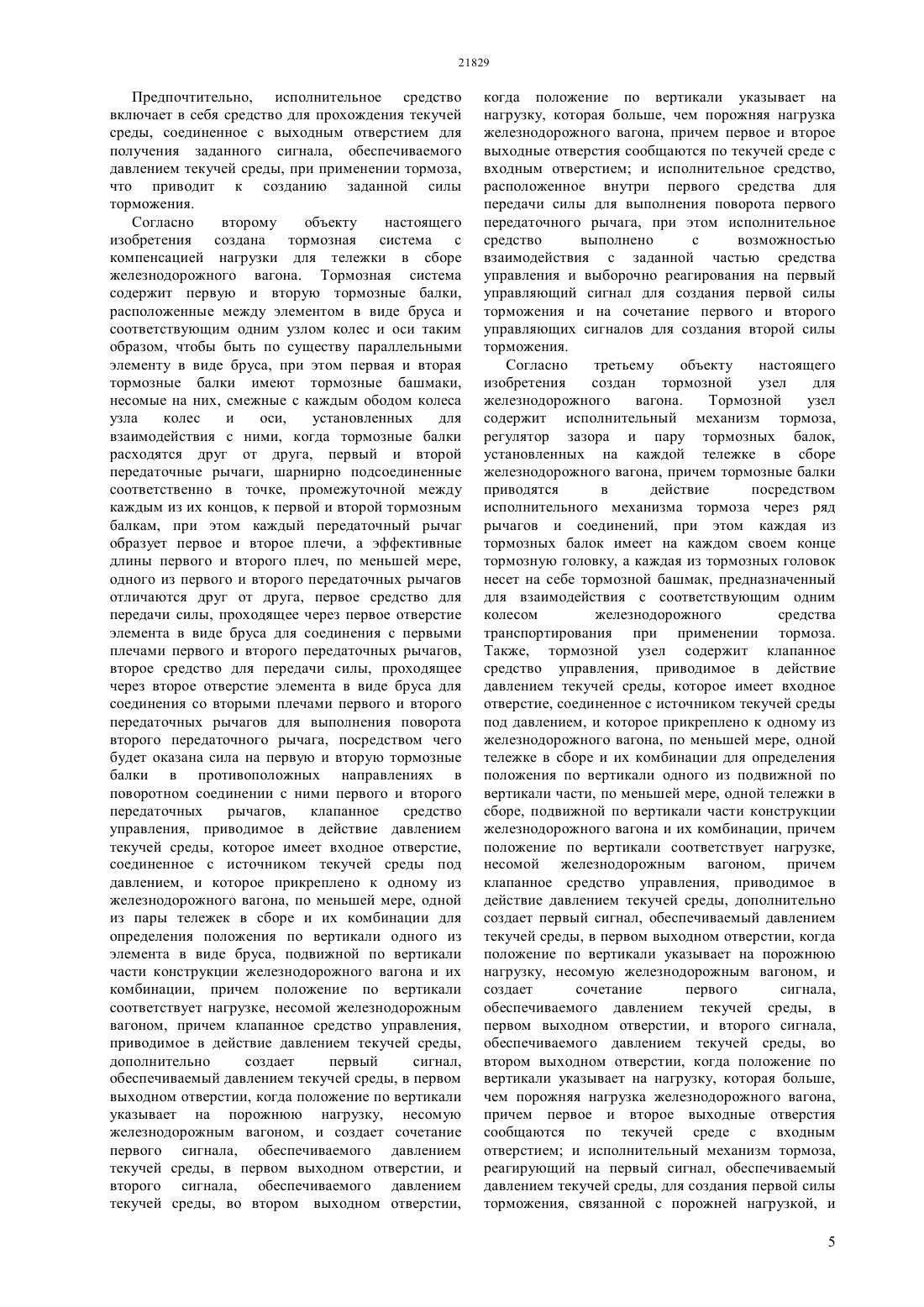

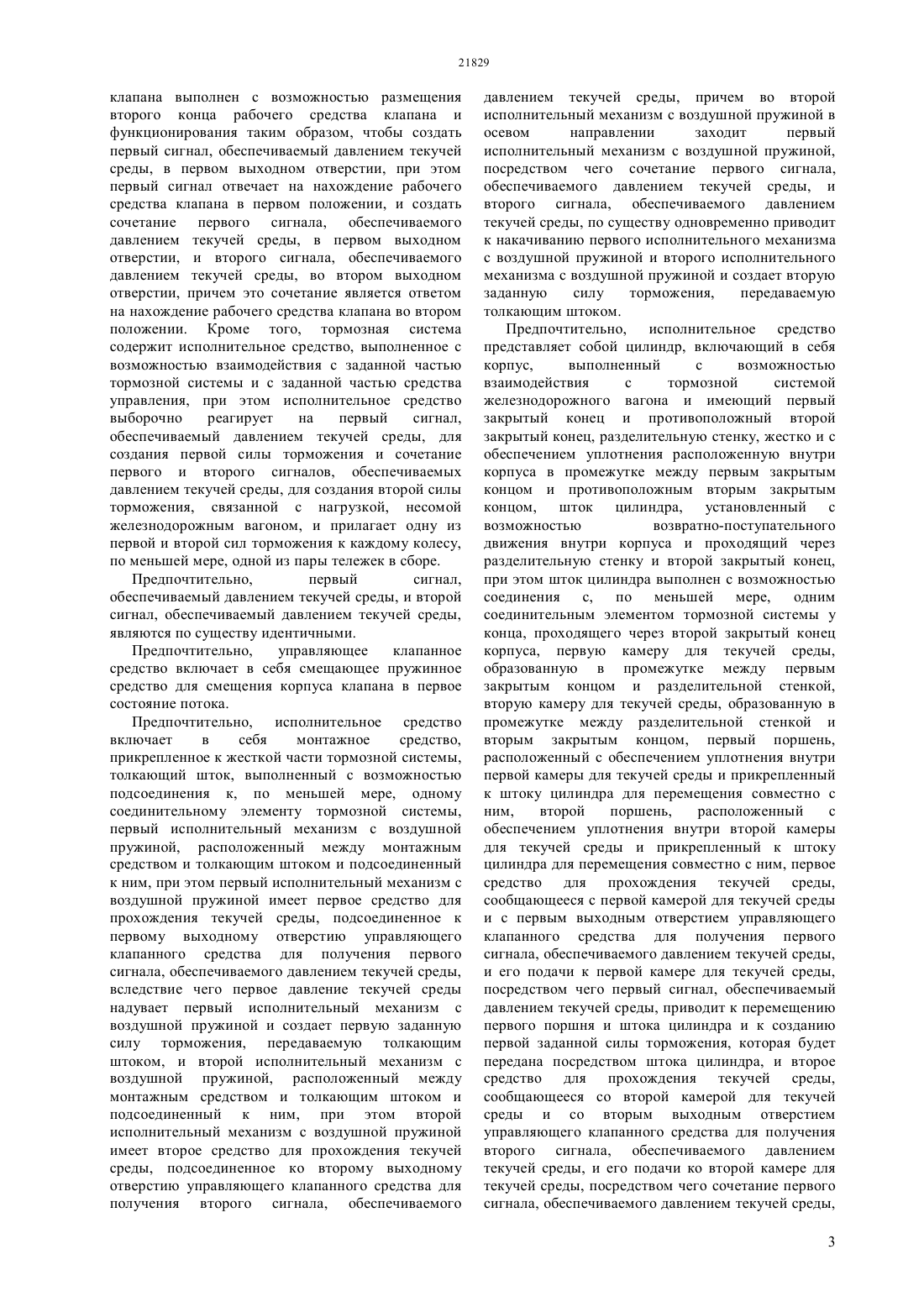

(51) 60 8/18 (2006.01) 61 13/24 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ возможностью взаимодействия с заданной частью(3) железнодорожного вагона для компенсации силы торможения в ответ на нагрузку, несомую железнодорожным вагоном. Управляющее устройство включает в себя средство управления(3) вагона для определения их вертикального положения,соответствующего нагрузке,несомой железнодорожным вагоном. Имеется управляющий клапан (120, 220), выполненный с возможностью взаимодействия со средством управления (110, 210) и выработки первого сигнала, обеспечиваемого давлением текучей среды, в ответ на такую нагрузку. Пневматический исполнительный механизм (140, 180) выполнен с возможностью взаимодействия с заданной тормозной балкой (22,24), расположенной на тележке (10) в сборе, и связан по текучей среде с управляющим клапаном(120, 220). Пневматический исполнительный механизм (140, 180) создает заданную силу торможения в ответ на сигнал, обеспечиваемый давлением текучей среды, и дополнительно реагирует на нагрузку, несомую железнодорожным вагоном, которая определена средством управления. Заданная сила торможения может быть отрегулирована пропорционально изменениям нагрузки, несомой железнодорожным вагоном.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(54) ТОРМОЗНАЯ СИСТЕМА (ВАРИАНТЫ) И ТОРМОЗНОЙ УЗЕЛ ДЛЯ ЖЕЛЕЗНОДОРОЖНОГО ВАГОНА(57) Настоящее изобретение относится к тормозным системам для железнодорожных вагонов и, в частности, к такой тормозной системе для железнодорожных вагонов,которая имеет встроенное устройство для компенсации нагрузки вагона. Предложенная тормозная система железнодорожного вагона,содержащая управляющее устройство (100, 200), выполненное с Настоящее изобретение относится, в общем, к тормозным системам для железнодорожных вагонов и, в частности, к такой тормозной системе для железнодорожных вагонов,которая имеет встроенное устройство для компенсации нагрузки вагона. Тормозные системы для двухосных колесных тележек железнодорожных вагонов обычно включают в себя тормозные башмаки,устанавливаемые на противоположных концах пары тормозных балок, которые располагают между осями. Эти тормозные балки выполнены с возможностью перемещения друг от друга, для приведения тормозных башмаков во взаимодействие с ободом колес. Пример такой тормозной системы раскрыт в патенте США 5735580. Обычно,известные тормозные системы включают в себя цилиндр и поршень, выполненные с возможностью приведения тормозных башмаков во фрикционное взаимодействие с колесами. Цилиндр и поршень могут быть установлены либо на железнодорожном вагоне, который удерживает колесная тележка, то есть посредством монтажа на вагоне, либо могут быть установлены на колесной тележке, то есть посредством монтажа на тележке. В обоих случаях система с множеством рычагов связывает поршень и тормозные балки для обеспечения надлежащей работы тормозов. В железнодорожной отрасли хорошо известно,что одна из множества проблем, возникающих во всех тормозных системах для железнодорожных вагонов, заключается в том, что нагрузка,оказываемая вагонами на соответствующие колесные тележки, может значительно изменяться от вагона к вагону и от тележки к тележке. Так, в одном железнодорожном составе одни вагоны могут быть полностью нагружены, другие - только частично, а некоторые вагоны могут быть совсем пустыми. При этом могут иметь место такие условия, при которых один конец вагона будет нагружен иначе, чем другой конец вагона, что приводит к появлению разных требований в отношении тормозных систем, устанавливаемых на каждой тележке. Следовательно,если к пневматическому средству, то есть к поршню/цилиндру, прилагают равномерное давление для воздействия на колеса всех вагонов, то на частично нагруженные или порожние вагоны будет оказано значительно более сильное тормозное действие, чем на полностью нагруженные вагоны. Очевидно, что такая возможная ситуация является нежелательной. Таким образом, одной из основных целей настоящего изобретения является создание тормозной системы для колесных тележек железнодорожного вагона, которая автоматически компенсирует разные нагрузки,несомые железнодорожным вагоном и прилагаемые к тележкам. Другой целью настоящего изобретения является создание тормозной системы для колесных тележек железнодорожного вагона,обеспечивающей равномерные силы торможения при разных нагрузках вагона. Еще одной целью настоящего изобретения является создание простой тормозной системы для колесных тележек, имеющей малый вес и устанавливаемой на тележках,в которой использованы стандартные компоненты тележки и тормозные балки, и которая обеспечивает высокую эффективность торможения и включает в себя автоматическое регулирование зазора при износе тормозных башмаков в дополнение к компенсации нагрузки вагона. Хотя множество целей и преимуществ настоящего изобретения довольно подробно описан выше, различные дополнительные цели и преимущества тормозного цилиндра согласно настоящему изобретению будут более понятны специалистам в данной области техники из последующего более подробного описания изобретения, в частности, при рассмотрении этого подробного описания изобретения совместно с прилагаемыми чертежами и пунктами формулы изобретения. Согласно первому объекту настоящего изобретения создана тормозная система с компенсацией нагрузки для железнодорожного вагона. Тормозная система содержит клапан управления, приводимый в действие давлением текучей среды, включающий в себярабочее средство клапана, выполненное с возможностью возвратно-поступательного движения и имеющее первый конец, который выполнен с возможностью взаимодействия с одним из железнодорожного вагона, по меньшей мере, одной из пары тележек в сборе и их комбинации для определения положения по вертикали подвижной по вертикали части, по меньшей мере, одной из пары тележек в сборе,подвижной по вертикали части железнодорожного вагона и их комбинации, причем положение по вертикали определяет нагрузку,несомую железнодорожным вагоном, при этом рабочее средство клапана выполнено с возможностью перемещения между первым положением для восприятия железнодорожного вагона, несущего порожнюю нагрузку, и вторым положением для восприятия железнодорожного вагона, несущего нагрузку, которая больше, чем порожняя нагрузка, и корпус клапана, прикрепленный к неподвижной по вертикали части, по меньшей мере, одной из пары тележек в сборе и имеющий входное отверстие, соединенное с источником текучей среды под давлением, первое выходное отверстие и второе выходное отверстие, каждое из которых сообщается по текучей среде с входным отверстием, при этом корпус клапана выполнен с возможностью функционирования между первым состоянием потока текучей среды, при котором текучая среда под давлением течет из входного отверстия к первому выходному отверстию, и вторым состоянием потока текучей среды, при котором текучая среда под давлением течет из входного отверстия к первому выходному отверстию и второму выходному отверстию, причем корпус клапана выполнен с возможностью размещения второго конца рабочего средства клапана и функционирования таким образом, чтобы создать первый сигнал, обеспечиваемый давлением текучей среды, в первом выходном отверстии, при этом первый сигнал отвечает на нахождение рабочего средства клапана в первом положении, и создать сочетание первого сигнала, обеспечиваемого давлением текучей среды, в первом выходном отверстии, и второго сигнала, обеспечиваемого давлением текучей среды, во втором выходном отверстии, причем это сочетание является ответом на нахождение рабочего средства клапана во втором положении. Кроме того, тормозная система содержит исполнительное средство, выполненное с возможностью взаимодействия с заданной частью тормозной системы и с заданной частью средства управления, при этом исполнительное средство выборочно реагирует на первый сигнал,обеспечиваемый давлением текучей среды, для создания первой силы торможения и сочетание первого и второго сигналов, обеспечиваемых давлением текучей среды, для создания второй силы торможения, связанной с нагрузкой, несомой железнодорожным вагоном, и прилагает одну из первой и второй сил торможения к каждому колесу,по меньшей мере, одной из пары тележек в сборе. Предпочтительно,первый сигнал,обеспечиваемый давлением текучей среды, и второй сигнал, обеспечиваемый давлением текучей среды,являются по существу идентичными. Предпочтительно,управляющее клапанное средство включает в себя смещающее пружинное средство для смещения корпуса клапана в первое состояние потока. Предпочтительно, исполнительное средство включает в себя монтажное средство,прикрепленное к жесткой части тормозной системы,толкающий шток, выполненный с возможностью подсоединения к, по меньшей мере, одному соединительному элементу тормозной системы,первый исполнительный механизм с воздушной пружиной, расположенный между монтажным средством и толкающим штоком и подсоединенный к ним, при этом первый исполнительный механизм с воздушной пружиной имеет первое средство для прохождения текучей среды, подсоединенное к первому выходному отверстию управляющего клапанного средства для получения первого сигнала, обеспечиваемого давлением текучей среды,вследствие чего первое давление текучей среды надувает первый исполнительный механизм с воздушной пружиной и создает первую заданную силу торможения, передаваемую толкающим штоком, и второй исполнительный механизм с воздушной пружиной, расположенный между монтажным средством и толкающим штоком и подсоединенный к ним, при этом второй исполнительный механизм с воздушной пружиной имеет второе средство для прохождения текучей среды, подсоединенное ко второму выходному отверстию управляющего клапанного средства для получения второго сигнала, обеспечиваемого давлением текучей среды, причем во второй исполнительный механизм с воздушной пружиной в осевом направлении заходит первый исполнительный механизм с воздушной пружиной,посредством чего сочетание первого сигнала,обеспечиваемого давлением текучей среды, и второго сигнала, обеспечиваемого давлением текучей среды, по существу одновременно приводит к накачиванию первого исполнительного механизма с воздушной пружиной и второго исполнительного механизма с воздушной пружиной и создает вторую заданную силу торможения,передаваемую толкающим штоком. Предпочтительно, исполнительное средство представляет собой цилиндр, включающий в себя корпус,выполненный с возможностью взаимодействия с тормозной системой железнодорожного вагона и имеющий первый закрытый конец и противоположный второй закрытый конец, разделительную стенку, жестко и с обеспечением уплотнения расположенную внутри корпуса в промежутке между первым закрытым концом и противоположным вторым закрытым концом, шток цилиндра, установленный с возможностью возвратно-поступательного движения внутри корпуса и проходящий через разделительную стенку и второй закрытый конец,при этом шток цилиндра выполнен с возможностью соединения с, по меньшей мере, одним соединительным элементом тормозной системы у конца, проходящего через второй закрытый конец корпуса, первую камеру для текучей среды,образованную в промежутке между первым закрытым концом и разделительной стенкой,вторую камеру для текучей среды, образованную в промежутке между разделительной стенкой и вторым закрытым концом, первый поршень,расположенный с обеспечением уплотнения внутри первой камеры для текучей среды и прикрепленный к штоку цилиндра для перемещения совместно с ним,второй поршень,расположенный с обеспечением уплотнения внутри второй камеры для текучей среды и прикрепленный к штоку цилиндра для перемещения совместно с ним, первое средство для прохождения текучей среды,сообщающееся с первой камерой для текучей среды и с первым выходным отверстием управляющего клапанного средства для получения первого сигнала, обеспечиваемого давлением текучей среды,и его подачи к первой камере для текучей среды,посредством чего первый сигнал, обеспечиваемый давлением текучей среды, приводит к перемещению первого поршня и штока цилиндра и к созданию первой заданной силы торможения, которая будет передана посредством штока цилиндра, и второе средство для прохождения текучей среды,сообщающееся со второй камерой для текучей среды и со вторым выходным отверстием управляющего клапанного средства для получения второго сигнала, обеспечиваемого давлением текучей среды, и его подачи ко второй камере для текучей среды, посредством чего сочетание первого сигнала, обеспечиваемого давлением текучей среды,3 и второго сигнала, обеспечиваемого давлением текучей среды, приводит к по существу одновременному перемещению первого поршня,второго поршня и штока цилиндра и к созданию второй заданной силы торможения, которая будет передана посредством штока цилиндра. Предпочтительно,цилиндр дополнительно включает в себя пружинное средство с заданной жесткостью,выполненное с возможностью взаимодействия с одним из штока цилиндра,первого поршня, второго поршня и любого их сочетания для управления одним из первой заданной силы торможения, второй заданной силы торможения и их сочетания, и для возврата первого поршня и второго поршня в первоначальное не задействованное положение при освобождении тормоза. Предпочтительно, исполнительное средство представляет собой цилиндр, включающий в себя корпус,выполненный с возможностью взаимодействия с тормозной системой железнодорожного вагона, полый поршневой узел,установленный с возможностью возвратнопоступательного движения внутри корпуса и имеющий полую часть, образованную задней стенкой и, по меньшей мере, одной боковой стенкой, поршневой узел, имеющий малые размеры,расположенный внутри полой части и включающий в себя первую поверхность, обращенную к задней стенке, и периферийную краевую часть для взаимодействия, обеспечивающего уплотнение, с внутренней поверхностью, по меньшей мере, одной боковой стенки, первое пространство, образованное задней стенкой полой части, по меньшей мере,частью внутренней поверхности, по меньшей мере,одной боковой стенки и первой поверхностью небольшого поршневого узла, поршневой шток в сборе, имеющий первый конец и второй конец, при этом первый конец соединен с полым поршневым узлом, а второй конец выполнен с возможностью взаимодействия с, по меньшей мере, одним соединительным элементом тормозной системы, так что перемещение поршневого штока в сборе в наружном направлении при применении тормоза приводит к началу выполнения последовательности торможения такой тормозной системой, первое средство для прохождения текучей среды,сообщающееся с первым пространством и с первым выходным отверстием управляющего клапанного средства для подачи первого сигнала,обеспечиваемого давлением текучей среды, внутрь первого пространства при применении тормоза тормозной системы железнодорожного средства транспортирования, что приводит к перемещению полого поршневого узла в сторону от небольшого поршневого узла и к созданию первой заданной силы торможения, и для отвода текучей среды под давлением из первого пространства при освобождении тормоза тормозной системы железнодорожного средства транспортирования, что приводит к перемещению полого поршневого узла к небольшому поршневому узлу, второе средство для прохождения текучей среды, сообщающееся со 4 вторым пространством и со вторым выходным отверстием управляющего клапанного средства для подачи второго сигнала,обеспечиваемого давлением текучей среды, ко второму пространству при применении тормоза тормозной системы, что приводит к дальнейшему перемещению полого поршневого узла в сторону от небольшого поршневого узла и к созданию второй заданной силы торможения, и для отвода текучей среды под давлением из второго пространства при освобождении тормоза тормозной системы, и средство для сообщения второго пространства с атмосферой при приложении давления текучей среды внутри первого пространства. Предпочтительно, по меньшей мере, один управляющий сигнал представляет собой, по меньшей мере, один сигнал, обеспечиваемый давлением текучей среды, причем управляющее средство представляет собой дозирующий управляющий клапан,имеющий корпус,прикрепленный к неподвижной по вертикали части,по меньшей мере, одной из пары тележек в сборе и имеющий входное отверстие, соединенное с источником текучей среды под давлением,выходное отверстие и внутреннее разделительное средство,расположенное между входным отверстием и выходным отверстием, отверстие,имеющее заданный размер и расположенное во внутреннем разделительном средстве, вследствие чего поток текучей среды под давлением из входного отверстия к выходному отверстию проходит через упомянутое отверстие, клапанное исполнительное средство,установленное с возможностью возвратно-поступательного движения внутри корпуса и имеющее первый конец,который выполнен с возможностью взаимодействия с одним из подвижной по вертикали конструкции железнодорожного вагона и подвижной по вертикали части, по меньшей мере, одной из пары тележек в сборе,при этом клапанное исполнительное средство выполнено с возможностью перемещения между первым положением, связанным с железнодорожным вагоном, несущим порожнюю нагрузку, и вторым положением, связанным с железнодорожным вагоном, несущим полную нагрузку, и посадочное средство, прикрепленное ко второму концу клапанного исполнительного средства и выполненное с возможностью, по меньшей мере,частичного взаимодействия с упомянутым отверстием для изменения его заданного размера,посредством чего увеличивающееся перемещение клапанного исполнительного средства между первым и вторым положениями вызывает увеличивающееся перемещение посадочного средства и увеличивающееся изменение заданного размера отверстия, что приводит к дозированию текучей среды под давлением, заходящей во входное отверстие из источника текучей среды под давлением, и к созданию заданного сигнала,обеспечиваемого давлением текучей среды, в выходном отверстии, который пропорционален нагрузке, несомой железнодорожным вагоном. Предпочтительно, исполнительное средство включает в себя средство для прохождения текучей среды, соединенное с выходным отверстием для получения заданного сигнала, обеспечиваемого давлением текучей среды, при применении тормоза,что приводит к созданию заданной силы торможения. Согласно второму объекту настоящего изобретения создана тормозная система с компенсацией нагрузки для тележки в сборе железнодорожного вагона. Тормозная система содержит первую и вторую тормозные балки,расположенные между элементом в виде бруса и соответствующим одним узлом колес и оси таким образом, чтобы быть по существу параллельными элементу в виде бруса, при этом первая и вторая тормозные балки имеют тормозные башмаки,несомые на них, смежные с каждым ободом колеса узла колес и оси,установленных для взаимодействия с ними, когда тормозные балки расходятся друг от друга, первый и второй передаточные рычаги, шарнирно подсоединенные соответственно в точке, промежуточной между каждым из их концов, к первой и второй тормозным балкам, при этом каждый передаточный рычаг образует первое и второе плечи, а эффективные длины первого и второго плеч, по меньшей мере,одного из первого и второго передаточных рычагов отличаются друг от друга, первое средство для передачи силы, проходящее через первое отверстие элемента в виде бруса для соединения с первыми плечами первого и второго передаточных рычагов,второе средство для передачи силы, проходящее через второе отверстие элемента в виде бруса для соединения со вторыми плечами первого и второго передаточных рычагов для выполнения поворота второго передаточного рычага, посредством чего будет оказана сила на первую и вторую тормозные балки в противоположных направлениях в поворотном соединении с ними первого и второго передаточных рычагов,клапанное средство управления, приводимое в действие давлением текучей среды, которое имеет входное отверстие,соединенное с источником текучей среды под давлением, и которое прикреплено к одному из железнодорожного вагона, по меньшей мере, одной из пары тележек в сборе и их комбинации для определения положения по вертикали одного из элемента в виде бруса, подвижной по вертикали части конструкции железнодорожного вагона и их комбинации, причем положение по вертикали соответствует нагрузке, несомой железнодорожным вагоном, причем клапанное средство управления,приводимое в действие давлением текучей среды,дополнительно создает первый сигнал,обеспечиваемый давлением текучей среды, в первом выходном отверстии, когда положение по вертикали указывает на порожнюю нагрузку, несомую железнодорожным вагоном, и создает сочетание первого сигнала, обеспечиваемого давлением текучей среды, в первом выходном отверстии, и второго сигнала, обеспечиваемого давлением текучей среды, во втором выходном отверстии, когда положение по вертикали указывает на нагрузку, которая больше, чем порожняя нагрузка железнодорожного вагона, причем первое и второе выходные отверстия сообщаются по текучей среде с входным отверстием и исполнительное средство,расположенное внутри первого средства для передачи силы для выполнения поворота первого передаточного рычага, при этом исполнительное средство выполнено с возможностью взаимодействия с заданной частью средства управления и выборочно реагирования на первый управляющий сигнал для создания первой силы торможения и на сочетание первого и второго управляющих сигналов для создания второй силы торможения. Согласно третьему объекту настоящего изобретения создан тормозной узел для железнодорожного вагона. Тормозной узел содержит исполнительный механизм тормоза,регулятор зазора и пару тормозных балок,установленных на каждой тележке в сборе железнодорожного вагона, причем тормозные балки приводятся в действие посредством исполнительного механизма тормоза через ряд рычагов и соединений, при этом каждая из тормозных балок имеет на каждом своем конце тормозную головку, а каждая из тормозных головок несет на себе тормозной башмак, предназначенный для взаимодействия с соответствующим одним колесом железнодорожного средства транспортирования при применении тормоза. Также, тормозной узел содержит клапанное средство управления, приводимое в действие давлением текучей среды, которое имеет входное отверстие, соединенное с источником текучей среды под давлением, и которое прикреплено к одному из железнодорожного вагона, по меньшей мере, одной тележке в сборе и их комбинации для определения положения по вертикали одного из подвижной по вертикали части, по меньшей мере, одной тележки в сборе, подвижной по вертикали части конструкции железнодорожного вагона и их комбинации, причем положение по вертикали соответствует нагрузке,несомой железнодорожным вагоном, причем клапанное средство управления, приводимое в действие давлением текучей среды, дополнительно создает первый сигнал, обеспечиваемый давлением текучей среды, в первом выходном отверстии, когда положение по вертикали указывает на порожнюю нагрузку, несомую железнодорожным вагоном, и создает сочетание первого сигнала,обеспечиваемого давлением текучей среды, в первом выходном отверстии, и второго сигнала,обеспечиваемого давлением текучей среды, во втором выходном отверстии, когда положение по вертикали указывает на нагрузку, которая больше,чем порожняя нагрузка железнодорожного вагона,причем первое и второе выходные отверстия сообщаются по текучей среде с входным отверстием и исполнительный механизм тормоза,реагирующий на первый сигнал, обеспечиваемый давлением текучей среды, для создания первой силы торможения, связанной с порожней нагрузкой, и 5 сочетание первого и второго сигналов,обеспечиваемых давлением текучей среды, для создания второй силы торможения, связанной с нагрузкой, несомой железнодорожным вагоном,которая больше, чем порожняя нагрузка, и для приложения одной из первой силы торможения и второй силы торможения к каждому колесу, по меньшей мере, одной из тележек в сборе. Фиг. 1 - вид в перспективе тормозного узла,установленного на тележке, согласно известному уровню техники Фиг. 2 - вид в перспективе тормозного узла,установленного на вагоне, согласно известному уровню техники Фиг. 3 - схематический вид тормозной системы,имеющей устройство для компенсации нагрузки вагона,согласно одному из вариантов осуществления настоящего изобретения Фиг. 4 - схематический вид тормозной системы,имеющей устройство для компенсации нагрузки вагона, согласно другому варианту осуществления настоящего изобретения и Фиг. 5 - схематический вид тормозной системы,имеющей устройство для компенсации нагрузки вагона,согласно еще одному варианту осуществления настоящего изобретения. До рассмотрения более подробного описания изобретения,способствование пониманию настоящего изобретения будет обеспечено посредством описания тормозной системы с монтажом на вагоне и тормозной системы с монтажом на тележке, а также описания функционирования этих систем. Кроме того,следует заметить, что для ясности идентичные компоненты, которые выполняют идентичные функции, на всех видах, представленных на прилагаемых чертежах, обозначены идентичными ссылочными позициями. На фиг. 1 показана тележка в сборе, в целом обозначенная ссылочной позицией 10 и предназначенная для железнодорожного вагона 2. Тележка 10 в сборе содержит пару боковых рам,одна из которых показана и обозначена ссылочной позицией 12, узел 14 колес и оси на каждом конце боковых рам 12 тележки, а также частично показанный и выполненный в виде бруса элемент 16 тележки,прикрепленный с обеспечением подвижности к боковым рамам 12 тележки. В общем, при работе боковые рамы 12 остаются неподвижными относительно узла 14 колес и оси, в то время как элемент 16 в виде бруса может перемещаться в вертикальном направлении в ответ на нагрузку, несомую железнодорожным вагоном 2. Если нагрузка железнодорожного вагона увеличивается, элемент 16 перемещается вниз до тех пор, пока не будет достигнута максимальная нагрузка. Элемент 16 перемещается вверх, если нагрузка уменьшается,и возвращается в первоначальное вертикальное положение, если вся нагрузка снята с железнодорожного вагона 2. Внутри тележки 10 в сборе в качестве примера расположен тормозной узел, предназначенный для монтажа на тележке, в целом обозначенный 6 ссылочной позицией 20. Этот конкретный тип тормозного узла 20, предназначенного для монтажа на тележке, включает в себя пару тормозных балок 22 и 24, по существу параллельных элементу 16 в виде бруса, подпорный элемент 25, прикрепленный к каждой из балок 22 и 24 тормоза, и головку 30 тормоза, прикрепленную к каждому концу каждой из балок 22 и 2 4 тормоза. Каждая из головок 30 тормоза несет на себе тормозной башмак 32 и расположена с возможностью взаимодействия с соответствующим колесом 15 железнодорожного вагона при приведении тормоза в действие. Тормозной узел 20, предназначенный для монтажа на тележке, дополнительно включает в себя пневматический исполнительный механизм 34,соединенный с тормозными балками 22 и 24, пару элементов 36 и 38 для передачи силы, каждый из которых проходит через соответствующее одно из пары отверстий (не показаны) в брусе, причем элемент 36 для передачи силы представляет собой хорошо известный регулятор зазора, и пару рычагов 40 и 42 для передачи силы. При торможении, когда силу прилагают посредством пневматического исполнительного механизма 34, элементы 36 и 38 и рычаги 40 и 42 передачи усилия передают силы торможения и подводят их к тормозным балкам 22 и 24 и, следовательно, к тормозным головкам 30 и тормозным башмакам 32, которые на них установлены. В частности, на фиг. 2 показан тормозной узел для монтажа на вагоне, в целом обозначенный ссылочной позицией 50 и предназначенный для железнодорожного вагона 2, имеющего пару тележек 10 в сборе, расположенных на каждом его конце. Тормозной узел 50 включает в себя пневматический исполнительный механизм 52,регулятор 54 зазора и две пары тормозных балок 22 и 24, установленных с каждого конца тормозного узла 50, предназначенного для монтажа на вагоне. Тормозные балки 22 и 24 приводят в действие посредством пневматического исполнительного механизма 52 через ряд рычагов и соединений. Тормозные рычаги используют во всей тормозной системе для передачи, увеличения или уменьшения силы торможения, а также для переноса или изменения направления силы. Имеются две базовые категории рычагов. Первая категория представляет собой основные рычаги,такие как рычаг 56 цилиндра и шарнирный рычаг 58. Вторая категория рычагов представляет собой рычаги тележки, такие как подвижный рычаг 60 и закрепленный рычаг 62. Имеются соединения рычагов тележки или донные штоки 64, которые могут проходить через тележку 11. Шток 64 используют для передачи силы от подвижного рычага 60 к закрепленному рычагу 62. Верхний рычаг 66 соединяет рычаги 60 и 62 тележки с основными рычагами 56 и 58, а центральный шток 68 соединяет два основных рычага 56 и 58. Таким образом,при торможении посредством пневматического исполнительного механизма 52 будет приложена сила, при этом рычаги и штоки передают силы торможения и подводят их к тормозным балкам 22 и 24 и, следовательно, к тормозным головкам 30 и тормозным башмакам 32,которые на них установлены. Подвод текучей среды под давлением к исполнительному механизму 34 согласно фиг. 1 и к исполнительному механизму 52 согласно фиг. 2 обеспечивают посредством тормозного шланга 4 или посредством вспомогательного резервуара 6. В первом варианте осуществления настоящего изобретения, наилучшим образом показанном на фиг. 3, имеется средство, в целом обозначенное ссылочной позицией 100, для определения нагрузки на железнодорожный вагон 2 и для создания, по меньшей мере, одного управляющего сигнала в ответ на такую нагрузку. Предпочтительно, чтобы средство 100 представляло собой клапанное средство, которое включает в себя линейно подвижное средство 110, взаимодействующее либо с заданной частью 3, подвижной в вертикальном направлении, железнодорожного вагона 2, либо с подвижным элементом 16 в виде бруса для определения их вертикального положения, и средство, в целом обозначенное ссылочной позицией 120, прикрепленное непосредственно к боковой раме 12 или к промежуточному элементу(не показан), прикрепленному к боковой раме 12 и выполненному с возможностью взаимодействия или соединения с чувствительным средством 110 для создания, по меньшей мере, одного управляющего сигнала в ответ на положение заданной части 3 или элемента 16 в виде бруса. Очевидно, что установка сенсорного средства 110 и средства 120 создания сигнала может быть обратной, и это не повлияет на функционирование настоящего изобретения. Предпочтительно, чтобы сенсорное средство 110 имело элемент,например,ролик 112,прикрепленный к одному его концу, для доведения до минимума сил трения при перемещении заданной подвижной в вертикальном направлении части 3. Кроме того, как показано на фиг. 3, средство 120 создания сигнала представляет собой клапан управления направлением потока, который может действовать между первым состоянием потока и вторым состоянием потока и смещается для перемещения в одно из первого и второго состояний потока посредством смещающей пружины 122. Клапан 120 управления потоком имеет входное отверстие 124, соединенное с источником текучей среды под давлением, например, трубкой 4 тормоза,и пару выходных отверстий 126 и 128 для получения сигнала посредством давления текучей среды. При первом состоянии потока пропускать текучую среду под давлением, которая входит в клапан через входное отверстие 124, может только первое выходное отверстие 126, в то время как второе выходное отверстие 128 обеспечено для выхода наружу через вентиляционное отверстие 130. При втором состоянии потока текучая среда под давлением выходит из клапана 120 управления потоком через оба выходных отверстия 126 и 128, в то время как вентиляционное отверстие 130 заблокировано. В первом варианте осуществления настоящего изобретения тормозная система 20 согласно фиг. 1 или тормозная система 50 согласно фиг. 2 имеют исполнительный механизм, в общем обозначенный ссылочной позицией 140 и представляющий собой цилиндр 140, имеющий корпус 142 с первой камерой 144 и второй камерой 146, уплотненными между собой и отделенными жестко удерживаемой разделительной стенкой 147. Первый поршень 148,расположенный внутри первой камеры 144, и второй поршень 150, расположенный внутри второй камеры 146, жестко прикреплены к общему штоку 152 для выполнения совместно с ним возвратнопоступательного движения. Один конец штока 152 прикреплен к рычагу 40, как показано на фиг. 1,служащему для передачи силы, или к основному рычагу 56, как показано на фиг. 2. Пружинное средство 154, имеющее заданную жесткость, может взаимодействовать с одним из штока 152, первого поршня 148, второго поршня 150 и любого их сочетания для ограничения силы торможения,создаваемой каждым из тормозных башмаков 32, и для возврата первого поршня 148 и второго поршня 150 в первоначальное незадействованное положение. Первая камера 144 имеет входное отверстие 156,соединяемое с первым выходным отверстием 126 управляющего клапана 120 через первую линию 158 управления, а вторая камера 146 имеет входное отверстие 160, соединяемое со вторым выходным отверстием 128 управляющего клапана 120 через вторую линию 162 управления. Первая и вторая камеры 144 и 146, соответственно, соединены с атмосферой через соответствующие выходные отверстия 164 и 166. При работе, если железнодорожный вагон 2 пуст,клапан 120 управления потоком будет находиться в первом состоянии потока и в начале последовательности торможения будет пропускать текучую среду под давлением через первое выходное отверстие 126, создавая при этом первый управляющий сигнал посредством текучей среды под давлением, воспринимаемый во входном отверстии 156 первой камеры 144 через первую линию управления 158. После этого давление текучей среды будет создано у одной поверхности первого поршня 148 . Получаемое перемещение первого и второго поршней 148 и 150,соответственно, обеспечит создание исполнительным механизмом 140 первой заданной силы торможения в ответ на первое состояние потока клапана 120 управления потоком, которая будет передана штоком 152 к соединению внутри тормозной системы и далее к каждому из тормозных башмаков 32, при этом первая заданная сила торможения будет достаточной для прекращения движения железнодорожного вагона 2, который не нагружен. Предпочтительно, заданную жесткость пружины пружинного средства 154 выбирают таким образом,чтобы обеспечить сопротивление дальнейшему перемещению первого и второго поршней 148 и 150, соответственно, предотвращая создание дополнительной силы торможения каждым 7 из тормозных башмаков 32 и возвращая первый и второй поршни 148 и 150, соответственно, в начальное положение при последовательном отпускании тормоза. Если нагрузка железнодорожного вагона 2 увеличивается,то его конструкция будет перемещаться вниз,вызывая перемещение сенсорного средства 110, что обеспечивает переключение клапана 120 управления потоком во второе состояние потока. Во втором состоянии потока текучая среда под давлением будет проходить через первое выходное отверстие 126 и по первой линии 158 управления, создавая первый управляющий сигнал посредством текучей среды,принимаемый во входном отверстии 156 первой камеры 144 исполнительного механизма 140, и одновременно текучая среда под давлением будет пропущена через второе выходное отверстие 128,создавая второй управляющий сигнал,обеспечиваемый давлением текучей среды,принимаемый во входном отверстии 160 второй камеры 146 исполнительного механизма 140. После этого исполнительный механизм 140 создаст давление текучей среды у одной поверхности каждого из первого и второго поршней 148 и 150,соответственно. Очевидно, что исполнительный механизм 140 создаст вторую заданную силу торможения,достаточную для прекращения движения железнодорожного вагона 2, несущего нагрузку. Понятно, что вторая заданная сила торможения будет превышать первую заданную силу торможения, представляющую собой реакцию на порожний железнодорожный вагон 2. Во втором варианте осуществления настоящего изобретения, наилучшим образом показанном на фиг. 4, тормозная система 20 согласно фиг. 1 или тормозная система 50 согласно фиг. 2 имеет исполнительный механизм, в целом обозначенным ссылочной позицией 180, содержащий первый исполнительный механизм 182 с воздушной пружиной, имеющий входное отверстие 184,соединяемое с первым выходным отверстием 126 клапана 120 управления потоком через первую линию 158 управления. Первый исполнительный механизм 182 с воздушной пружиной расположен внутри второго исполнительного механизма 188 с воздушной пружиной, который имеет входное отверстие 190, соединяемое со вторым выходным отверстием 128 клапана 120 управления потоком через вторую линию 162 управления. Первый и второй исполнительные механизмы 182 и 188 с воздушной пружиной прикреплены к жестко установленному монтажному средству 194 у одного конца и к толкающему штоку 196 у дальнего конца. При работе, когда весовая нагрузка на железнодорожный вагон 2 отсутствует, клапан 120 управления потоком будет находиться в первом состоянии потока и будет пропускать текучую среду под давлением с начала последовательности торможения через первое выходное отверстие 126 по первой линии 158 управления, что приводит к созданию первого управляющего сигнала,обеспечиваемого текучей средой, принимаемого во 8 входном отверстии 184 первого исполнительного механизма 182 с воздушной пружиной, вызывая создание им первой заданной силы торможения,достаточной для прекращения движения железнодорожного вагона 2, не несущего нагрузку. Перемещение конструкции железнодорожного вагона 2 в нижнем направлении приводит к перемещению вверх сенсорного средства 110, что позволит переключить клапан управления 120 во второе состояние потока. При втором состоянии потока текучая среда под давлением будет пропущена из первого выходного отверстия 126 к первой линии управления 158 с созданием при этом первого управляющего сигнала, обеспечиваемого текучей средой, принимаемого во входном отверстии 184 первого исполнительного механизма 182 с воздушной пружиной, и одновременно текучая среда под давлением будет пропущена из второго выходного отверстия 128 с созданием второго управляющего сигнала, обеспечиваемого текучей средой, принимаемого во входном отверстии 190 второго исполнительного механизма 188 с воздушной пружиной, что приводит к созданию второго заданного давления в ответ на второе положение клапана 120 управления потоком, а точнее исполнительный механизм 180 создаст вторую силу торможения посредством каждого из тормозных башмаков 32, достаточную для прекращения движения железнодорожного вагона 2,несущего нагрузку. Как вариант, исполнительный механизм 180 может представлять собой тормозной цилиндр с двойным поршневым устройством, такой как описанный в патенте США 6269916. Содержание патента США 6269916 включено сюда посредством ссылки. В третьем варианте осуществления настоящего изобретения, наилучшим образом показанном на фиг. 5, имеется средство, в целом обозначенное ссылочной позицией 200, для определения нагрузки на железнодорожный вагон 2, которое включает в себя линейно подвижное сенсорное средство 210,взаимодействующее с заданной частью 3,подвижной по вертикали, железнодорожного вагона 2 для определения положения заданной части 3, и средство, в целом обозначенное ссылочной позицией 200,прикрепленное к жесткой конструкции и выполненное с возможностью взаимодействия с сенсорным средством 210 для создания, по меньшей мере, одного управляющего сигнала, пропорционального положению заданной части 3. В этом варианте осуществления изобретения средство 200 создания сигнала представляет собой дозирующий управляющий клапан 200,включающий в себя корпус 222 и шток 224,установленный с возможностью линейного возвратно-поступательного перемещения внутри корпуса 222 и соединения одним концом со средством 210. Другой конец штока 224 выполнен с посадочным средством 226, которое может взаимодействовать с отверстием 228. Имеется входное отверстие 230, соединяемое с источником текучей среды под давлением, например, с трубкой 4 тормоза, и выходное отверстие 232, имеющее соединение либо с исполнительным механизмом 34 тормозной системы 20 согласно фиг. 1, либо с исполнительным механизмом 52 тормозной системы 50 согласно фиг. 2. Для смещения посадочного средства 226 для его взаимодействия с отверстием 228 имеется пружинное средство 234. Изменение нагрузки, несомой железнодорожным вагоном 2, в сторону ее возрастания приводит к перемещению штока 224 и к увеличивающемуся изменению прохождения текучей среды под давлением, заходящей во входное отверстие 230,через отверстие 228, с созданием при этом заданного давления текучей среды в выходном отверстии 232, которое пропорционально нагрузке железнодорожного вагона 2. Преимущественно, применение дозирующего управляющего клапана 220 обеспечивает применение используемых в настоящее время пневматических исполнительных механизмов для получения выгоды в отношении затрат при управлении силой торможения на тормозном башмаке. Специалистам в данной области техники будет очевидно, что каждый тормозной узел 20 согласно фиг. 1, предназначенный для монтажа на тележке,может иметь сенсорное средство 100 согласно фиг. 3 или клапанное средство 200 согласно фиг. 5,устанавливаемое для независимого управления силами торможения на каждой тележке 11 в сборе,что является предпочтительным при условиях, когда нагрузка на одном конце железнодорожного вагона 2 отличается от нагрузки на другом конце вагона 2. Хотя настоящее изобретение проиллюстрировано на основе средства восприятия нагрузки на вагон,непосредственно контактирующего с подвижной в вертикальном направлении частью конструкции железнодорожного вагона или с элементом в виде бруса тележки в сборе, специалистам в данной области техники будет понятно, что настоящее изобретение может быть применено и к другим бесконтактным средствам, хорошо известным в этой области, которые либо выполнены за одно целое со средством создания сигнала, либо расположены на расстоянии от него и соединены с ним. Например,сенсорное средство может представлять собой хорошо известный оптический или ультразвуковой бесконтактный датчик, воспринимающий, по меньшей мере, один объект и создающий электрический сигнал, который будет принят управляющим клапаном, имеющим электрически управляемое исполнительное средство. Кроме того, средство создания сигнала может быть предназначено для создания электрического сигнала в случаях использования электрически управляемого устройства, например, клапана,приводимого в действие электроэнергией, или двигателя с электрическим приводом, чтобы возбудить и создать силу торможения. Более того, хотя настоящее изобретение показано на основе хорошо известных тормозных систем типа ТМХ. . или . .,предназначенных для монтажа на тележке (.. и . . представляют собой зарегистрированные товарные знаки), настоящее изобретение может быть применено к другим типам тормозных систем,например, к тормозной системе дискового типа,используемой для отдельного приложения силы торможения к каждому колесу в ответ на подведение текучей среды под давлением. Таким образом, настоящее изобретение описано посредством широких, ясных, лаконичных и точных терминов, чтобы позволить специалистам в данной области техники, к которой оно имеет отношение,изготовить и использовать его. Будет понятно, что без отклонения от существа и объема изобретения,которые определены прилагаемыми пунктами формулы изобретения, специалистами в данной области техники могут быть созданы различные варианты, модификации, эквиваленты и замены в отношении компонентов конкретно описанных вариантов осуществления изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Тормозная система с компенсацией нагрузки для железнодорожного вагона, отличающаяся тем,что она содержит клапан управления, приводимый в действие давлением текучей среды, включающий в себя рабочее средство клапана, выполненное с возможностью возвратно-поступательного движения и имеющее первый конец, который выполнен с возможностью взаимодействия с одним из железнодорожного вагона, по меньшей мере,одной из пары тележек в сборе и их комбинации для определения положения по вертикали подвижной по вертикали части, по меньшей мере, одной из пары тележек в сборе, подвижной по вертикали части железнодорожного вагона и их комбинации, причем положение по вертикали определяет нагрузку,несомую железнодорожным вагоном, при этом рабочее средство клапана выполнено с возможностью перемещения между первым положением для восприятия железнодорожного вагона, несущего порожнюю нагрузку, и вторым положением для восприятия железнодорожного вагона, несущего нагрузку, которая больше, чем порожняя нагрузка, и корпус клапана, прикрепленный к неподвижной по вертикали части, по меньшей мере, одной из пары тележек в сборе и имеющий входное отверстие, соединенное с источником текучей среды под давлением, первое выходное отверстие и второе выходное отверстие, каждое из которых сообщается по текучей среде с входным отверстием, при этом корпус клапана выполнен с возможностью функционирования между первым состоянием потока текучей среды, при котором текучая среда под давлением течет из входного отверстия к первому выходному отверстию, и вторым состоянием потока текучей среды, при котором текучая среда под давлением течет из входного 9 отверстия к первому выходному отверстию и второму выходному отверстию, причем корпус клапана выполнен с возможностью размещения второго конца рабочего средства клапана и функционирования таким образом, чтобы создать первый сигнал, обеспечиваемый давлением текучей среды, в первом выходном отверстии, при этом первый сигнал отвечает на нахождение рабочего средства клапана в первом положении, и создать сочетание первого сигнала, обеспечиваемого давлением текучей среды, в первом выходном отверстии, и второго сигнала, обеспечиваемого давлением текучей среды, во втором выходном отверстии, причем это сочетание является ответом на нахождение рабочего средства клапана во втором положении, и исполнительное средство, выполненное с возможностью взаимодействия с заданной частью тормозной системы и с заданной частью средства управления, при этом исполнительное средство выборочно реагирует на первый сигнал,обеспечиваемый давлением текучей среды, для создания первой силы торможения и сочетание первого и второго сигналов, обеспечиваемых давлением текучей среды, для создания второй силы торможения, связанной с нагрузкой, несомой железнодорожным вагоном, и прилагает одну из первой и второй сил торможения к каждому колесу,по меньшей мере, одной из пары тележек в сборе. 2. Система по п.1, отличающаяся тем, что первый сигнал, обеспечиваемый давлением текучей среды, и второй сигнал, обеспечиваемый давлением текучей среды, являются по существу идентичными. 3. Система по п.1, отличающаяся тем, что управляющее клапанное средство включает в себя смещающее пружинное средство для смещения корпуса клапана в первое состояние потока. 4. Система по п.1, отличающаяся тем, что исполнительное средство включает в себя монтажное средство, прикрепленное к жесткой части тормозной системы,толкающий шток, выполненный с возможностью подсоединения к, по меньшей мере, одному соединительному элементу тормозной системы,первый исполнительный механизм с воздушной пружиной, расположенный между монтажным средством и толкающим штоком и подсоединенный к ним, при этом первый исполнительный механизм с воздушной пружиной имеет первое средство для прохождения текучей среды, подсоединенное к первому выходному отверстию управляющего клапанного средства для получения первого сигнала, обеспечиваемого давлением текучей среды,вследствие чего первое давление текучей среды надувает первый исполнительный механизм с воздушной пружиной и создаст первую заданную силу торможения, передаваемую толкающим штоком, и второй исполнительный механизм с воздушной пружиной, расположенный между монтажным средством и толкающим штоком и подсоединенный к ним, при этом второй исполнительный механизм с воздушной пружиной имеет второе средство для 10 прохождения текучей среды, подсоединенное ко второму выходному отверстию управляющего клапанного средства для получения второго сигнала, обеспечиваемого давлением текучей среды,причем во второй исполнительный механизм с воздушной пружиной в осевом направлении заходит первый исполнительный механизм с воздушной пружиной, посредством чего сочетание первого сигнала, обеспечиваемого давлением текучей среды,и второго сигнала, обеспечиваемого давлением текучей среды, по существу одновременно приводит к накачиванию первого исполнительного механизма с воздушной пружиной и второго исполнительного механизма с воздушной пружиной и создает вторую заданную силу торможения,передаваемую толкающим штоком. 5. Система по п.1, отличающаяся тем, что исполнительное средство представляет собой цилиндр, включающий в себя корпус,выполненный с возможностью взаимодействия с тормозной системой железнодорожного вагона и имеющий первый закрытый конец, и противоположный второй закрытый конец,разделительную стенку, жестко и с обеспечением уплотнения расположенную внутри корпуса в промежутке между первым закрытым концом и противоположным вторым закрытым концом,шток цилиндра, установленный с возможностью возвратно-поступательного движения внутри корпуса и проходящий через разделительную стенку и второй закрытый конец, при этом шток цилиндра выполнен с возможностью соединения с, по меньшей мере, одним соединительным элементом тормозной системы у конца, проходящего через второй закрытый конец корпуса,первую камеру для текучей среды, образованную в промежутке между первым закрытым концом и разделительной стенкой,вторую камеру для текучей среды, образованную в промежутке между разделительной стенкой и вторым закрытым концом,первый поршень,расположенный с обеспечением уплотнения внутри первой камеры для текучей среды и прикрепленный к штоку цилиндра для перемещения совместно с ним,второй поршень, расположенный с обеспечением уплотнения внутри второй камеры для текучей среды и прикрепленный к штоку цилиндра для перемещения совместно с ним,первое средство для прохождения текучей среды,сообщающееся с первой камерой для текучей среды и с первым выходным отверстием управляющего клапанного средства для получения первого сигнала, обеспечиваемого давлением текучей среды,и его подачи к первой камере для текучей среды,посредством чего первый сигнал, обеспечиваемый давлением текучей среды, приводит к перемещению первого поршня и штока цилиндра и к созданию первой заданной силы торможения, которая будет передана посредством штока цилиндра, и второе средство для прохождения текучей среды,сообщающееся со второй камерой для текучей среды и со вторым выходным отверстием управляющего клапанного средства для получения второго сигнала, обеспечиваемого давлением текучей среды, и его подачи ко второй камере для текучей среды, посредством чего сочетание первого сигнала, обеспечиваемого давлением текучей среды,и второго сигнала, обеспечиваемого давлением текучей среды, приводит к по существу одновременному перемещению первого поршня,второго поршня и штока цилиндра и к созданию второй заданной силы торможения, которая будет передана посредством штока цилиндра. 6. Система по п.5, отличающаяся тем, что цилиндр дополнительно включает в себя пружинное средство с заданной жесткостью, выполненное с возможностью взаимодействия с одним из штока цилиндра, первого поршня, второго поршня и любого их сочетания для управления одним из первой заданной силы торможения, второй заданной силы торможения и их сочетания, и для возврата первого поршня и второго поршня в первоначальное незадействованное положение при освобождении тормоза. 7. Система по п.1, отличающаяся тем, что исполнительное средство представляет собой цилиндр, включающий в себя корпус,выполненный с возможностью взаимодействия с тормозной системой железнодорожного вагона,полый поршневой узел, установленный с возможностью возвратно-поступательного движения внутри корпуса и имеющий полую часть,образованную задней стенкой и, по меньшей мере,одной боковой стенкой,поршневой узел, имеющий малые размеры,расположенный внутри полой части и включающий в себя первую поверхность, обращенную к задней стенке, и периферийную краевую часть для взаимодействия, обеспечивающего уплотнение, с внутренней поверхностью, по меньшей мере, одной боковой стенки,первое пространство, образованное задней стенкой полой части, по меньшей мере, частью внутренней поверхности, по меньшей мере, одной боковой стенки и первой поверхностью небольшого поршневого узла,поршневой шток в сборе, имеющий первый конец и второй конец, при этом первый конец соединен с полым поршневым узлом, а второй конец выполнен с возможностью взаимодействия с,по меньшей мере, одним соединительным элементом тормозной системы,так что перемещение поршневого штока в сборе в наружном направлении при применении тормоза приводит к началу выполнения последовательности торможения такой тормозной системой,первое средство для прохождения текучей среды,сообщающееся с первым пространством и с первым выходным отверстием управляющего клапанного средства для подачи первого сигнала,обеспечиваемого давлением текучей среды, внутрь первого пространства при применении тормоза тормозной системы железнодорожного средства транспортирования, что приводит к перемещению полого поршневого узла в сторону от небольшого поршневого узла и к созданию первой заданной силы торможения, и для отвода текучей среды под давлением из первого пространства при освобождении тормоза тормозной системы железнодорожного средства транспортирования, что приводит к перемещению полого поршневого узла к небольшому поршневому узлу,второе средство для прохождения текучей среды,сообщающееся со вторым пространством и со вторым выходным отверстием управляющего клапанного средства для подачи второго сигнала,обеспечиваемого давлением текучей среды, ко второму пространству при применении тормоза тормозной системы, что приводит к дальнейшему перемещению полого поршневого узла в сторону от небольшого поршневого узла и к созданию второй заданной силы торможения, и для отвода текучей среды под давлением из второго пространства при освобождении тормоза тормозной системы, и средство для сообщения второго пространства с атмосферой при приложении давления текучей среды внутри первого пространства. 8. Система по п. 1, отличающаяся тем, что, по меньшей мере, один управляющий сигнал представляет собой, по меньшей мере, один сигнал,обеспечиваемый давлением текучей среды, причем управляющее средство представляет собой дозирующий управляющий клапан, имеющий корпус, прикрепленный к неподвижной по вертикали части, по меньшей мере, одной из пары тележек в сборе и имеющий входное отверстие,соединенное с источником текучей среды под давлением, выходное отверстие и внутреннее разделительное средство, расположенное между входным отверстием и выходным отверстием,отверстие, имеющее заданный размер и расположенное во внутреннем разделительном средстве, вследствие чего поток текучей среды под давлением из входного отверстия к выходному отверстию проходит через упомянутое отверстие,клапанное исполнительное средство,установленное с возможностью возвратнопоступательного движения внутри корпуса и имеющее первый конец, который выполнен с возможностью взаимодействия с одним из подвижной по вертикали конструкции железнодорожного вагона и подвижной по вертикали части, по меньшей мере, одной из пары тележек в сборе,при этом клапанное исполнительное средство выполнено с возможностью перемещения между первым положением, связанным с железнодорожным вагоном, несущим порожнюю нагрузку, и вторым положением, связанным с железнодорожным вагоном, несущим полную нагрузку, и посадочное средство, прикрепленное ко второму концу клапанного исполнительного средства и выполненное с возможностью, по меньшей мере,частичного взаимодействия с упомянутым отверстием для изменения его заданного размера,посредством чего увеличивающееся перемещение 11 клапанного исполнительного средства между первым и вторым положениями вызывает увеличивающееся перемещение посадочного средства и увеличивающееся изменение заданного размера отверстия, что приводит к дозированию текучей среды под давлением, заходящей во входное отверстие из источника текучей среды под давлением, и к созданию заданного сигнала,обеспечиваемого давлением текучей среды, в выходном отверстии, который пропорционален нагрузке, несомой железнодорожным вагоном. 9. Система по п.8, отличающаяся тем, что исполнительное средство включает в себя средство для прохождения текучей среды, соединенное с выходным отверстием для получения заданного сигнала, обеспечиваемого давлением текучей среды,при применении тормоза, что приводит к созданию заданной силы торможения. 10. Тормозная система с компенсацией нагрузки для тележки в сборе железнодорожного вагона,отличающаяся тем, что она содержит первую и вторую тормозные балки,расположенные между элементом в виде бруса и соответствующим одним узлом колес и оси таким образом, чтобы быть по существу параллельными элементу в виде бруса, при этом первая и вторая тормозные балки имеют тормозные башмаки,несомые на них, смежные с каждым ободом колеса узла колес и оси,установленных для взаимодействия с ними, когда тормозные балки расходятся друг от друга,первый и второй передаточные рычаги,шарнирно подсоединенные соответственно в точке,промежуточной между каждым из их концов, к первой и второй тормозным балкам, при этом каждый передаточный рычаг образует первое и второе плечи, а эффективные длины первого и второго плеч, по меньшей мере, одного из первого и второго передаточных рычагов отличаются друг от друга,первое средство для передачи силы, проходящее через первое отверстие элемента в виде бруса для соединения с первыми плечами первого и второго передаточных рычагов,второе средство для передачи силы, проходящее через второе отверстие элемента в виде бруса для соединения со вторыми плечами первого и второго передаточных рычагов для выполнения поворота второго передаточного рычага, посредством чего будет оказана сила на первую и вторую тормозные балки в противоположных направлениях в поворотном соединении с ними первого и второго передаточных рычагов,клапанное средство управления, приводимое в действие давлением текучей среды, которое имеет входное отверстие, соединенное с источником текучей среды под давлением, и которое прикреплено к одному из железнодорожного вагона,по меньшей мере, одной из пары тележек в сборе и их комбинации для определения положения по вертикали одного из элемента в виде бруса,подвижной по вертикали части конструкции железнодорожного вагона и их комбинации, причем 12 положение по вертикали соответствует нагрузке,несомой железнодорожным вагоном, причем клапанное средство управления, приводимое в действие давлением текучей среды, дополнительно создает первый сигнал, обеспечиваемый давлением текучей среды, в первом выходном отверстии, когда положение по вертикали указывает на порожнюю нагрузку, несомую железнодорожным вагоном, и создает сочетание первого сигнала,обеспечиваемого давлением текучей среды, в первом выходном отверстии, и второго сигнала,обеспечиваемого давлением текучей среды, во втором выходном отверстии, когда положение по вертикали указывает на нагрузку, которая больше,чем порожняя нагрузка железнодорожного вагона,причем первое и второе выходные отверстия сообщаются по текучей среде с входным отверстием и исполнительное средство, расположенное внутри первого средства для передачи силы для выполнения поворота первого передаточного рычага, при этом исполнительное средство выполнено с возможностью взаимодействия с заданной частью средства управления и выборочно реагирования на первый управляющий сигнал для создания первой силы торможения и на сочетание первого и второго управляющих сигналов для создания второй силы торможения. 11. Тормозной узел для железнодорожного вагона, отличающийся тем, что он содержит исполнительный механизм тормоза, регулятор зазора и пару тормозных балок, установленных на каждой тележке в сборе железнодорожного вагона,причем тормозные балки приводятся в действие посредством исполнительного механизма тормоза через ряд рычагов и соединений, при этом каждая из тормозных балок имеет на каждом своем конце тормозную головку, а каждая из тормозных головок несет на себе тормозной башмак, предназначенный для взаимодействия с соответствующим одним колесом железнодорожного средства транспортирования при применении тормоза, при этом тормозной узел содержит клапанное средство управления, приводимое в действие давлением текучей среды, которое имеет входное отверстие, соединенное с источником текучей среды под давлением, и которое прикреплено к одному из железнодорожного вагона,по меньшей мере, одной тележке в сборе и их комбинации для определения положения по вертикали одного из подвижной по вертикали части,по меньшей мере, одной тележки в сборе,подвижной по вертикали части конструкции железнодорожного вагона и их комбинации, причем положение по вертикали соответствует нагрузке,несомой железнодорожным вагоном, причем клапанное средство управления, приводимое в действие давлением текучей среды, дополнительно создает первый сигнал, обеспечиваемый давлением текучей среды, в первом выходном отверстии, когда положение по вертикали указывает на порожнюю нагрузку, несомую железнодорожным вагоном, и создает сочетание первого сигнала, 21829 обеспечиваемого давлением текучей среды, в первом выходном отверстии, и второго сигнала,обеспечиваемого давлением текучей среды, во втором выходном отверстии, когда положение по вертикали указывает на нагрузку, которая больше,чем порожняя нагрузка железнодорожного вагона,причем первое и второе выходные отверстия сообщаются по текучей среде с входным отверстием и исполнительный механизм тормоза,реагирующий на первый сигнал, обеспечиваемый давлением текучей среды, для создания первой силы торможения, связанной с порожней нагрузкой, и сочетание первого и второго сигналов,обеспечиваемых давлением текучей среды, для создания второй силы торможения, связанной с нагрузкой, несомой железнодорожным вагоном,которая больше, чем порожняя нагрузка, и для приложения одной из первой силы торможения и второй силы торможения к каждому колесу, по меньшей мере, одной из тележек в сборе.
