Железобетонная напорная труба

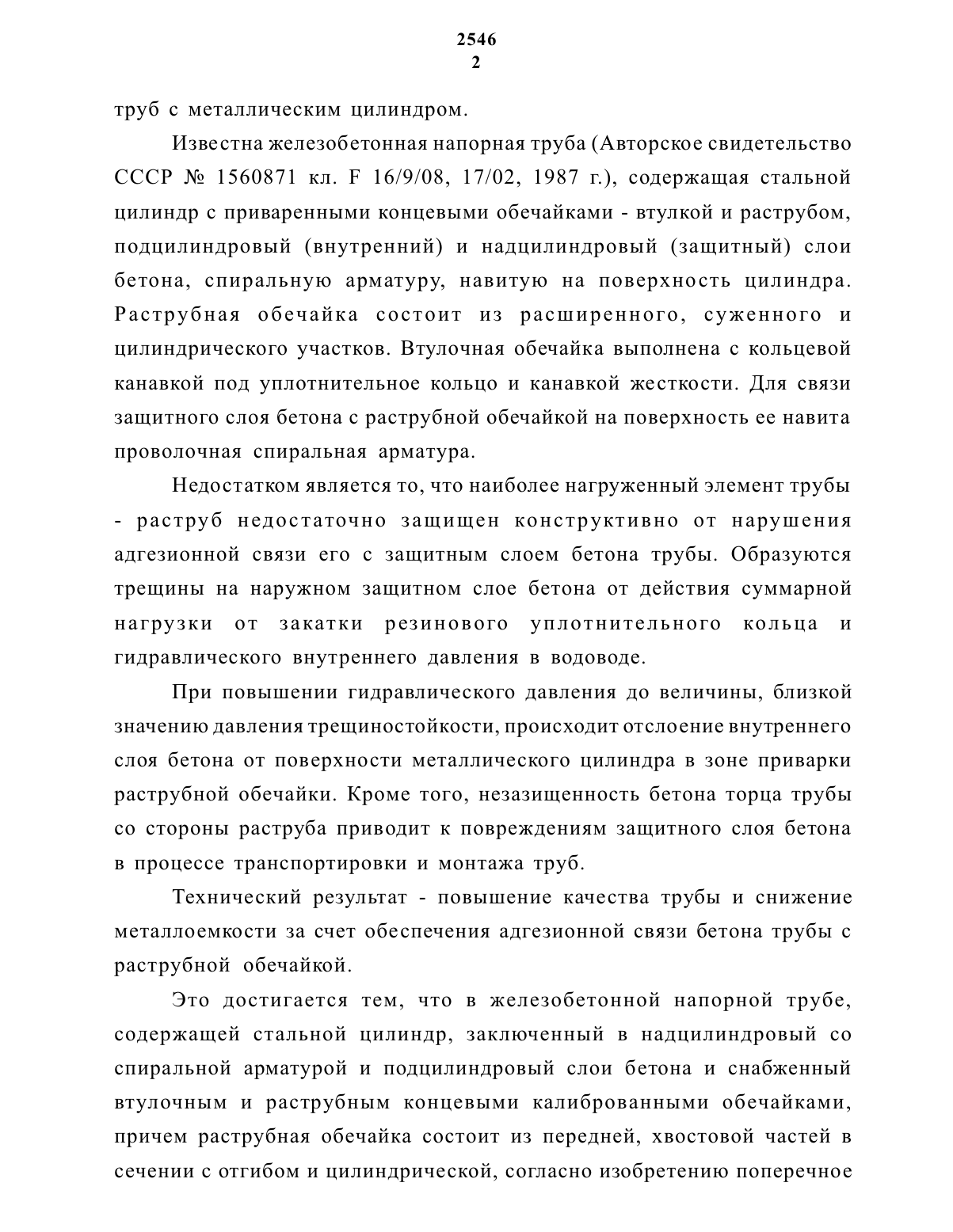

Известна железобетонная напорная труба (Авторское свидетельство СССР Не 1560871 кл. Р 16/9/08, 17/02, 1987 г.), содержащая стальной цилиндр с привареннь 1 ми концевыми обечайками - втулкой и раструбом,подцилиндровый (внутренний) и надцилиндровый (защитный) слои бетона, спиральную арматуру, навитую на поверхность цилиндра. Раструбная обечайка состоит из расширенного, суженного и цилиндрического участков. Втулочная обечайка выполнена с кольцевой канавкой под уплотнительное кольцо и канавкой жесткости. Для связи защитного слоя бетона с раструбной обечайкой на поверхность ее навита проволочная спиральная арматура.Недостатком является то, что наиболее нагруженный элемент трубы- раструб недостаточно защищен конструктивно от нарушения адгезионной связи его с защитным слоем бетона трубы. Образуются трещины на наружном защитном слое бетона от действия суммарной нагрузки от закатки резинового уплотнительного кольца и гидравлического внутреннего давления в водоводе.При повышении гидравлического давления до величины, близкой значению давления трещиностойкости, происходит отслоение внутреннего слоя бетона от поверхности металлического цилиндра в зоне приварки раструбной обечайки. Кроме того, незазищенность бетона торца трубы со стороны раструба приводит к повреждениям защитного слоя бетона в процессе транспортировки и монтажа труб.Технический результат - повышение качества трубы и снижение металлоемкости за счет обеспечения адгезионной связи бетона трубы с раструбной обечайкой.Это достигается тем, что в железобетонной напорной трубе,содержащей стальной цилиндр, заключенный в надцилиндровый со спиральной арматурой и подцилиндровый слои бетона и снабженный втулочным и раструбным концевыми калиброванными обечайками,причем раструбная обечайка состоит из передней, хвостовой частей всечение раструбной обечайки имеет в хвостовой И передней частях дополнительные отгибы под армирование, а в цилиндрической части развитую наружную поверхность, причем дополнительный отгиб передней части сечения раструбной части обечайки выполнен под углом 850-750 К образующей цилиндрической части сечения в сторону его хвостовой части, а дополнительный отгиб хвостовой части сечения раструбной обечайки выполнен под углом 300 450 к гладкой образующей цилиндрической части сечения.Развитая наружная поверхность сечения раструбной обечайки выполнена, например, в виде канавок или сетчатой насечки.Такое выполнение конструкции поперечного сечения раструбной обечайки позволяет усилить торец раструбной стороны трубы,предохранить от выкрашивания с торца защитный слой бетона, повысить адгезионную связь защитного слоя бетона с наружной поверхностью сечения раструбной обечайки, что в прототипе решается навивкой спиральной проволочной арматуры - расходуется нецелесообразно металл.Дополнительный отгиб хвостовой части сечения усиливает общее сечение трубы в зоне соединения обечайки со стальным цилиндром и предотвращает отслоение внутреннего слоя бетона при давлениях в трубопроводе близких к трещиностойкости.Угол дополнительного отгиба хвостовой части сечения обечайки в пределах 300 450 определен из условий толщины подцилиндрового слоя бетона, который составляет минимум 25 мм, и технологичности изготовления обечайки, вальцевание ее внутрь отгибом.Угол дополнительного отгиба передней части сечения обечайки принят из условий обеспечения вальцевания полосы, когда бурт остается снаружи. При угле наклона мене 900 к образующей цилиндра обечайки бурт имеет тенденцию к изменению данного угла в сторону уменьшения,что приемлемо для конструкции, т.е. у надцилиндрового слоя бетона с торца образуется замок. Кроме того, данный буртик служит удобным местом для приварки контактной пластины для подключения1 а фиг 1 показан обцпжй вид трубьд на фиг.2 - узел стыкового соединенияна фиг.3-профильсючения 1 жцпрубной обечайки.Труба состоит из стального цилиндра 1, к которому приварены раструбная 211 втулочная 3 калиброванные концевые обечайки, причем раструбная обечайка состоит из передней,хвостовой частей с отгибом в сечении и цилиндрической части.1 Яа поверхность цилиндра 1 навита спиральная арматураЪ цилиндр заключен в подцилиндровый 5 и надцилиндровьцйб слои бетона.ЪП 1 цилиндрической часпя раструбной обечайки 2(йцнвованаразвитаяповерхность 7,например,ввидесетчатой или полосовой структуры. В передней части раструбной обечайки выполнен Дополнительный отгиб под углом ос 850-750, что обеспечивает замок для бетона внылнего зшцитного слоя 6 и фаску для приварки контактнойпластиныйдустанавливаемойгпэпроектунаэлектрохимзшцитуВ хвостовой части сечения раструбной обечайки выполнен Дополнительный отгиб 10 под углом З 300-450, который при вальцевании раструбной обечайки тоже уменьцшется,а сам хвостовик отгиба 10 можетгофритьпринедоснпочнопластичнойстали.Хвостовиксгофрами не снижает жесткости сечения и хорошо армирует переходную часть от обечайки к цилиндру Герметичность стыкового соединения труб обеспечивается резиновьнл кольцом 11, а долговечность соединения внутренней 12 заделкой и наруяачой 1 мелкозернистымтбетоном.Изготовление и монтаяструб производят следукнцим образом.На трубосварочном стане сваривают стальной тонкостенный цилиндр 1. Мерные длины полос втулочного 3 и раструбного 2 профилей вальцукп,сваривакпи зшннцакпстык,затем калибрукпвтулочнуки раструбнукконцевые обечайки и приваривакпгих к цилиндру 1.11 осле проверки нагерметичностьсварных 1 лвов цилиндра 1 и 1 епэповерхность навивакпспиральную арматуру 4.1 Ъпотавливают железобетонный виброгидропрессованный сердечник путем (формирования,гидропрессования и тепловой обработки внутреннего подцилиндрового 5 слоя бетона Затем формируют подцилиндровый 6 слой бетона сМонтаж труб производят в следующем порядке.На втулочную канавку надевают резиновое уплотнительное кольцо 11, отступив 5 10 мм от торца надцилиндрового 6 слоя бетона, на втулочной обечайке 3 приваривают контактную пластину 9.Смазь 1 вают раструб 2 и поверхность резинового кольца 11 мыльной пастой или глицериново-графитной смесью. Обмазь 1 вают один из торцев подцилиндрового 5 слоя стыка мелкозернистым бетоном для образования заделки стыка 12 изнутри. При стыковке труб излишки бетона выдавливают и снимают специальными приспособлениями (на малых диаметрах труб протаскивают эластичный Шар или поршень, а на больших - снимают вручную). Затем производят заделку стыка снаружи раствором,предварительно приварив пластину 9 к отгибу 8 раструба 2.Такое выполнение раструбной обечайки позволит повысить долговечность стыкового соединения до уровня долговечности тела трубы, сэкономить на каждой трубе до 2 спиральной арматуры иповысить трещиностойкость трубы со стороны раструба в среднем на 0,15 МПа.1. Железобетонная напорная труба, содержащая стальной цилиндр,заключенный в надцилиндровый со спиральной арматурой и подцилиндровый слои бетона и снабженный втулочной и раструбной концевыми калиброванными обечайками, причем раструбная обечайка состоит из передней, хвостовой частей в сечении с отгибом и цилиндрической, о т л и ч а ю щ е й с я тем, что поперечное сечение раструбной обечайки имеет в передней и хвостовой частях дополнительные отгибы под армирование, в цилиндрической - развитую наружную поверхность.2. Железобетонная напорная труба, по п.1, о т л и ч а ю щ а я -с я тем, что дополнительный отгиб передней части сечения раструбнойобечайки выполнен под углом 850-750 к образующей цилиндрической
