Перекрытие секции механизированной крепи

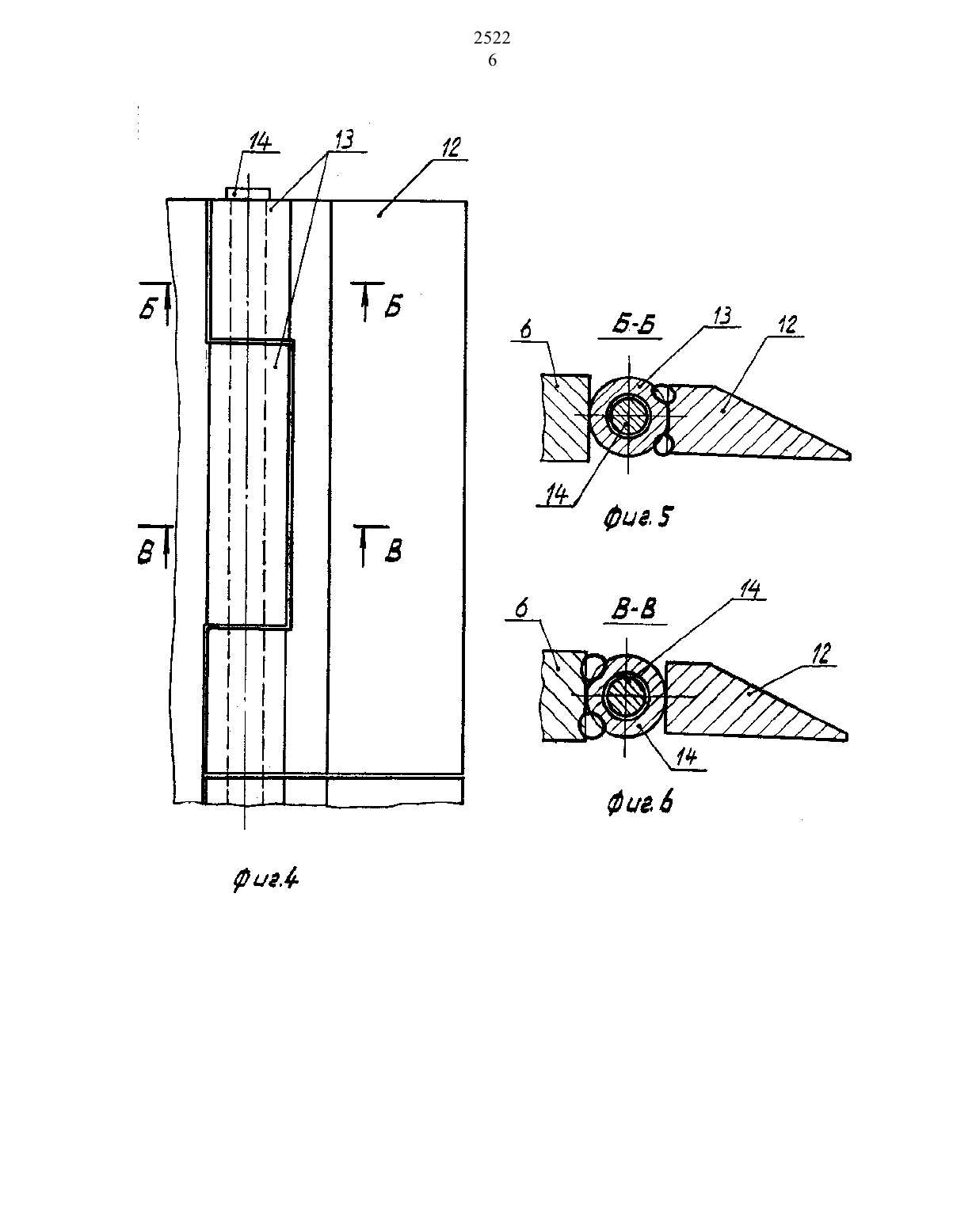

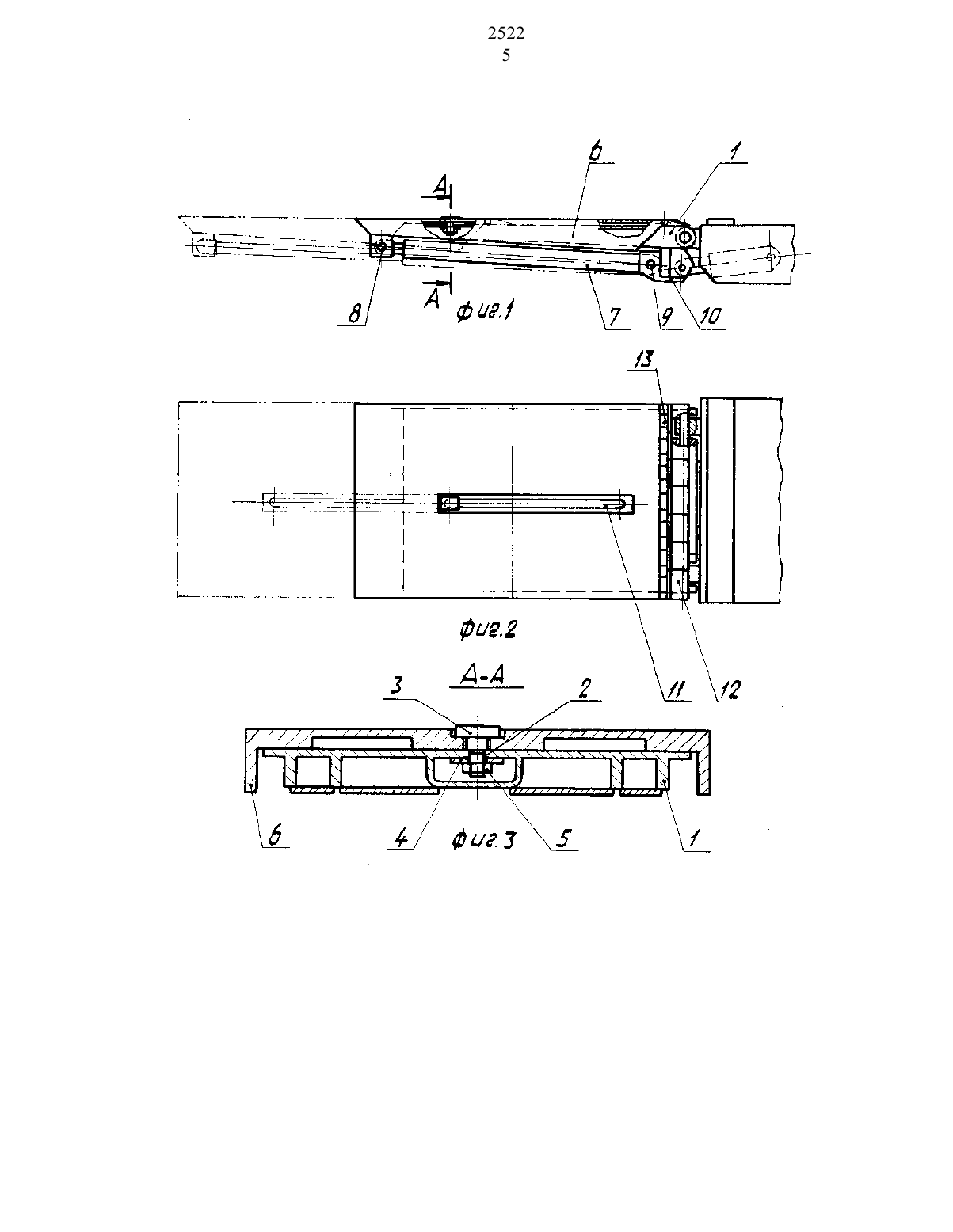

Изобретение относится к области подземной добычи, е именно к креплению очистного забои механизированной крепью.Цель изобретения повышение надежности поддержания кровли.ПОСТНВЛВННЪЯ цель ДОСТИТЭТСН ТОМ, ЧТО В ГЕВАВНрЫТИЪЕ Е-АЭХЗНИЗЪЧрО-дванной крепи, включающем основной козырек и расположенный не нем дополнительный козырек, соединенные между собой гидродомратом перемещение, соединительнй элемент, согласно изобретению в верхней части основного козырька выполнено отверстие, а в дополнительном продольный паз, в которы расположен соединительный элемент, выполи ненный В виде винтовой нары, при этом дополнительный козырек выполнен П-образной формы и снабжен чистильщиком, установленным в хвостовой части.Сущность изобретения поясняется чертежами, где на фиг.1 предс тавлен общий вид устройства, на фиг.2 - вид сверху, на фиг.3 - сечение А фиг.1 на фиг.4 - общий вид концевой части устройства, не фиг.5 сечение Б фиг.4, на фиг.б сечение В фиг.4.Перекрытие включает основной козырек 1 с отверстием 2, зекдеп ленный соединительным элементом, состоящим из болта 3, шайбы 4,гайки 5, с дополнительным козырьком 6, и соединеыныйыырнирно с гидродомкратом перемещении 7 через оси 8,9 и Хвостовое крепление 10. Дополнительный ковырекбвыполнен с продольным пазом 11 в верхней части, снабжен чистильщиком 12, установленным на осях 13,14 в его хвостовой чести.Уст ойство работает следующм образом.В исходном положении дополнительный козырек 6 находится целиком над основным козырьком 1 и шток гццрцдомнрата перемещения 7 втенут.При реедвижке гидродомкрета 7 его шток, соединенный шрнирно через ось 8 с передней частью дополнительного ковнглка 6, будет выдвигать дополнительный козырек 6 по направлиющему продольному пазудрполнительный козырек 6 имеет Побразную форму, т.е. его кран) контактируя с боками основного козырька Дпозволяют производитьтолько продольное перемещение. Соедининтельный элмент, выполненный в виде винтовой пары, соо тоит из болта 3, шайбы 4 и гайки 5 и соединяет дополнительный ко зырекцб с козырьком 1, имеющим отверстие 2.П одольный направляющий пее 11, в который вставлен соединительный олемент определяет величину раздвижки телескопического козырька 6.Хвостовое крепление 10 имеет конструкцию, позволяющую ееке питься на основном козырьке 1 серийного производстве и снабжено осью 9 для соединения с гидродомкратом 7.Чистильщик 12.вЫполненнЫй в верхней части о уклоном и установленный в хвостовой чести дополнительного козырька 6, за счет шарнирной подвижности и плотного прикатил горной мессий при задвижке дом полнительного козырька 6 не основной козырек 1 производит соскабливание нелипающей горной массыт.е. исключается возможность заштыбовки заклинивания и повреждения. Ось 13 состоит из наборе трут бок, честь не которых /через одну/ жестко соединена с корпусом ко еырька 6, е другое с чистильщиком 12 и все они соединнютоя общей
