Затяжка крепи горной выработки

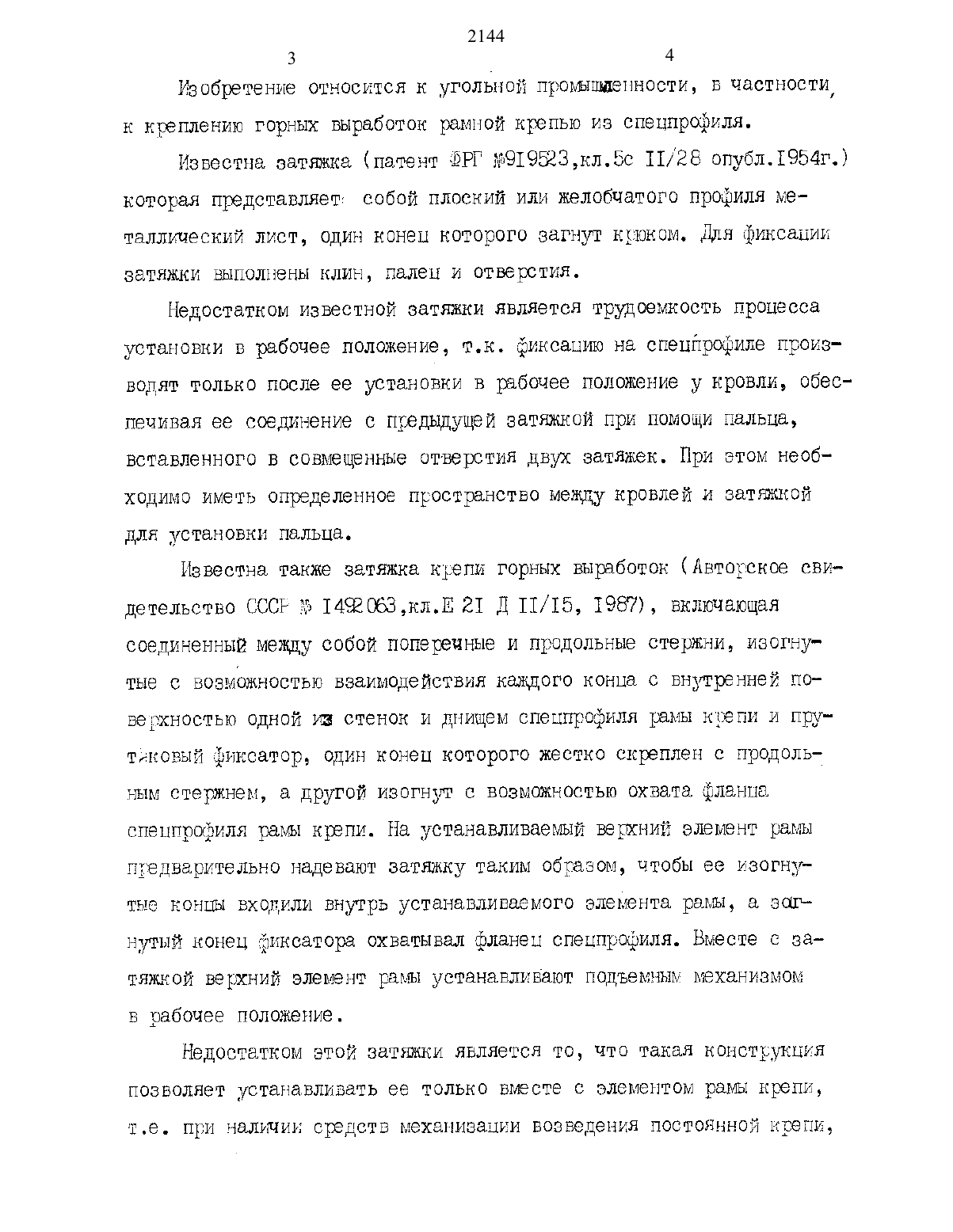

Изобретение относится и уголннон промшленности В частности,к креплению горных выработок рамной нрепью из спецпрофиля.Известна затяна (патент ФРГ т 919523 кл.5 с 11 Н 28 опубл.1954 г. которая представляет собой плоский или желобчатого профиля металлический лист один конец которого эагнут крюком. Для фиксации затяжки выполнены клин, палец и отверстия.Недостатком известной затяжки является трудоемкость процесса установки в рабочее положение, т.к. фиксацию на спецнрофиле производят только после ее установки в рабочее положение у кровли, обеспечивая ее соединение с предыдущей затяжной при помощи пальца,вставленного в совмещенные отверстия двух затяжек. При этом необходимо иметь определенное пространство между кровлей и затяжнойДЛЯ устан ОВНИ пальца.Известна также затяжка крепи горных выработок (Авторское свин Детельство СССР т 1492 О 63 кл.Е 21 Д 11/15, 1987), включающаясоединенный между собой поперечные И продольные стержни, изогну тне с возможностью взаимодействия каждого конца с внутренней поверхностью одной из стенок и днищем спецпрофиля рамы крепи и прутгиовми фиксатор, один конец которого жестко скреплен с продольннм стержнем, а другой изогнут с возможностью охвата фланца спецпрофиля рамы крепи. На устанавливаемый верхний элемент рамы предварительно надевают затяжку таким образом, чтобы ее изогнуъ тыс концы входили внутрь устанавливаемого элемента рамы, а зогт нутый конец фиксатора охватывал фланец спецпрофиля. Вместе с затяжной верхний элемент рамы устанавливают подъемным механизмом в рабочее положение.Недостатком этой затяни является то, что такая конструкция позволяет устанавливать ее только вместе о элементом рамы крепи, 1.9. ПРИ налигдиь средств МТЕЭХЗЪЕИЗаЦРЕИ ВОЗВЭДЭНИЯ ПОСТОЯННОЙ КЮПИ, 2144 5 6 т.к. жестко закрепленный на продольном стержне фиксатор не позеволяет тстановить затяжку на элемент рамы, возведенный в рабочее положение у кровли.Цель изобретении является расширение функциональной возможности затяжки.Поставленная Цель достигается тем, что в затяжке крепи горнойвыработки, включающее соединенные мвцду собой поперечные и продсльные стержни, изогнутые с возможностью взаимодействия каждого нонЦа с внутренней поверхностью одной из стенок и днищем спецпрофи леи рам, и фиисаторсогласно изобретению фиксатор выполнен из двух захватов, установленных с возможностью охвата одним из них продольного стержня, а другим полки спецпрофилн рамы.На фиг.1 изображена предлагаемая затяжка на фиг.2 сечение АА на фиг.З сечение БиБ.Затяжка состоит из продольных и поперечных 2 стержней, соединенных между собой, например, с помощью сварки. Концы 3 продольных стержней изогнуты По форме внутренней поверхности спецврсфилн 4 рам крепи. Фиксатор представляет собой два съемных захвата, один из которых - 5 охватывает продольный стержень, а другой 6 охватывает полку 7 спецпрофиля рамы крепи. Прижим ватники си внутенней поверхности спецпрофилн осуществляется пружиной 8.Процесс крепления межрамного пространства осуществляется следующим образом. На верхний элемент рамы крепи размещают ионсольно затяжки, таким образом, чтобы ее изогнутые концы 3 входили внутрь элемента крепи. Захват 5 заводят за продольный стернень 1, а захват 6 за полку спецпрорилн элемента крепи, принимал пружиной 9 затяжку н спеыпрофилю. Поднимают элемент спецпрофилн рамы крепи и кровле в рабочее положение, закрепляют его там ипосле этого снимают фиксатор. При отсутствии механизма подъема, 2144 7 8В выработках малого сечении, цде не рационально применение такого механизма, а также при креплении боков выработки производят размещение затяжки уже на установленные и закрепленные в рабочее положение рамы крепи без фиксатора.Наличие в конструкции съемного фиксатора позволяет устанавливать затяжку, как механизированным способом Св выработках большого сечении), таи и в ручную. При этом упрощается технологии изготовлении затяжки исключается операции изготовления фикса тора к каждой затяжке и крепление и продольному стерню) а также обеспечивается экономил материалов, т.к. для установки затяжкина раме крепи В забое необходимо всего несколько монтажных фин саторов.Затяжка крепггторной выработки, включающая соединенные мопеду собой попетецные и продольные стержни, изогнутые с возможностьювзаимодействия казндого конца с внутренней поверхностью одной ив стенок и днища спецпрофьтлей рам, и фиксатор, отличающийся тем,что с целью расширение функциональной возможности затяжки, фиксатор выполнен из двух захватов, установленных с возможностью охвата одним из них продольного стержня, а другим - полки спец профиля, рамы .
