Секция механизированной крепи

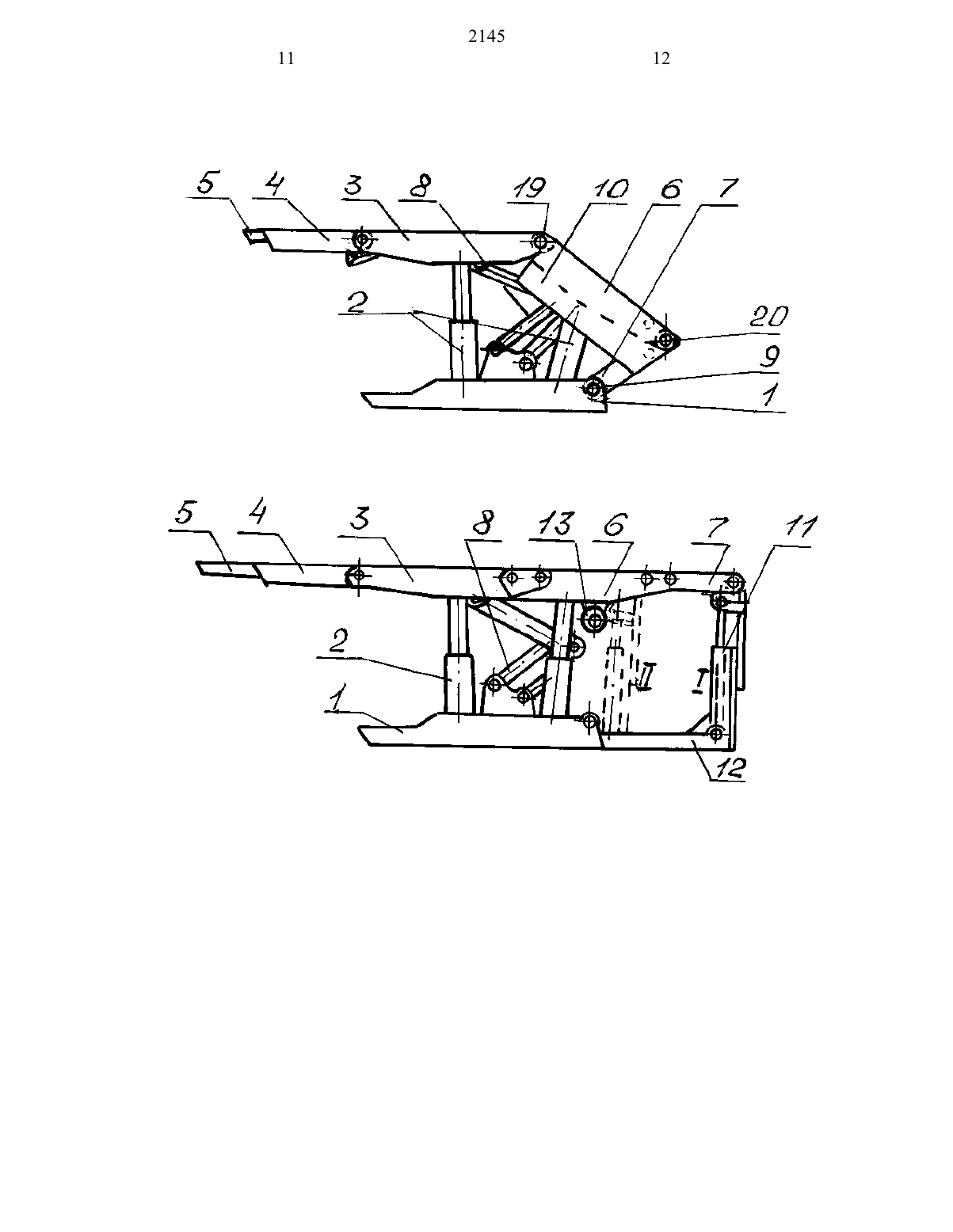

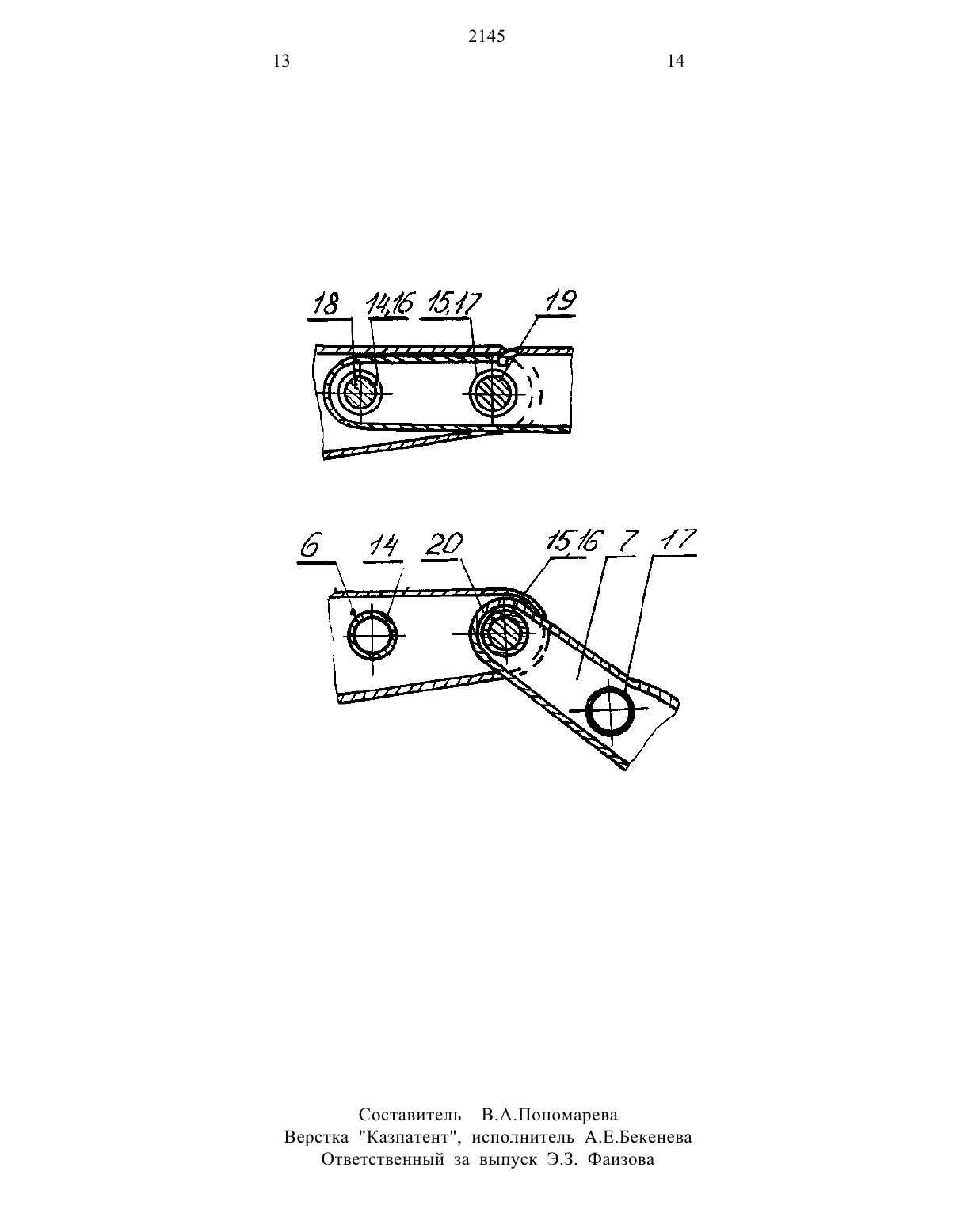

Изобретение относится к горнодобывающей промышленности и может быть использовано при подземной разработке пластовых месторождений длинными очистными забоями с управлением кровлейгкаи полным обрушением так и закладкой выработанного пространства.Целью изобретении является расширение технологических возможностей крепи без введения в ее конструктивную схему дополнительных элементов за счет ее рниверсализации для работы в забоях с полным обрушением и с закладкой выработанного пространства обычными и тверг деющими смесями, а также гидровакладкои.На фиг.1 представлена компановка секции для работы с обрушением кровли на фиг.2 ш компановиа секции для работы с закладкой выработанного пространства на фиг.3 схема монтажа сдвоенной шарнирной пары при компановке сеации для работы с закладкой на риг.4 схема монтажа сдвоенной шарнирной пары при компановке секции для работы с обрушением кровли.Секции крепи на фиг.2 состоит из основание 1, четырех гидростоек 2, перекрытия З с передней консолью 4, имеющей выдвижной козырек 5, щита 6, траверсы 7 и лемнискатного механизма 8. В варианте секции для работы с обрушением (фиг.1) свободный конец траверсы 7 посредством шарнира 9 соединен с основанием 1, а на щит 6 монтиррнион листы 10, предотвращающие просыпание обрушенных пород в закрепное пространство при иередвимке секнии.Е 3 вариантеюкциикрепииивработы с закладкой (фиг.2) под щитом 6 и траверсой 7, составляющих заднюю консоль, размещается закладочное оборудование 11, перемещаемое вслед на движением забои посредством балки 12, соединяющей вакланочноеобордцование с приэабоиным конвейером оборудование 11 может переме щаться в положение П, независимо от перемепръин конвейера посреди ством гицроцомкрата, встроенного в балну 12, еаиладочныи трубопровод13 посредством гибкойсвязи подвешиваетсн или к щиту 6 или к оборрНа сопрягаемых концах элементов секции крепи перекрытия 3 со щитом 6, а также последнего с траверсой 7 иеются по две втулки,причем расстояние между втулками в соответственно сопрягаемых элементах равны. шрй компановке варианта секции крепи для работыс закладкой выработанного пространства Сфиг.3) нарржные втулкиЦЦНОГО элемента, СОВМ 6 ЩЮТСЯ С ВНУТВННИМИ втулками ДРУГОГО элемен та 14 с 16, а также 15 с 17 и замыкаются осями 18 и 19, образуя,в результате, жесткое соединение сопрягаемых элементов. При компановке варианта секции крепи для работы с обрушением пород кровли Сфиг.4) совмещаются наружные втулки 15 и 16 сопрягаемых элементови замыкаются осью 20 образуя шарнирное соединение сопрягаемыхэлементов внутренние втулки 14 и 17 сопрягаемых элементов при этомМеханизированная крепь из заявленных секции как в заиладочном, так и в варианте для работы с обрушением кровли работает по незаряженнои схеме после прохода выемочной машины выдвигается передний козырек и подхватывает обнаженную кровлю передвижка собствен носекпиикртптпроизводитсяпосленередвижки призабойного конвейера и может осукествлятьея в любой очередности, одновременно с передвижкои секции крепи производится задвика козыръка.Порядок передвижки эакладочного оборудования определяется ти ПОМ ПрИМЭЪЕЭМОГО ЗЗКЛЕДОЧЫОГО материала И МОЖЕТ ПрОИЗЕОДИТСЯ ЧЭРЗЗ13 выемочных цикла передвижка эакладочного оборудования независи ма от перемещения секции крепи.Преимущества заявляемой секции механизированной креписнижение веса секции и количества составных элементов за счет использования щита траверсы щитового ограждения в варианте для обрушения в качестве задней консоли в варианте для работы си уменьшение трудоемкости при изготовлении и капитальном ремонте секции крепие Возможность применении при всех видах закладкиснижение расходов на доставку и монтаж задней консоли при использовании заилацочного Варианта секции крепииаличие свободного прохода из Призебойного простъеистеа н закладочиоиу оборудованию для технического обслуживания, текущегоСекция механизированной крепи, включающая основание шарнирно соединенное гидростойками рычажным механизмом, щитом и шарнирно соединенной о ним траверсои отличающаяся тем, что с целью расширения технологических возможностей крепи без введения в ее конструктивную схему дополнительных элементов за счет ее универсалиеации для работы в забоях с полным обрушением и закладной выработанного пространства обычными и твердеющими смесями, а также гидрозаКладной соединение перекрытия со щитом и щита с травероой осуществлено с возможностью перемонтажа посредством сдвоенныхышарнирных пар, а соединение траверсы с основанием выполнено с возможностью разъема, и соединении посредством телескопического ограждения, нижний нонеы которого установлен на основании подвижно и связан с ним посредством гидродомкрата а верхний шарнирно связан с травер сои.
