Способ регулирования разряжения создаваемого насосом путем изменения объема рециркуляции жидкости

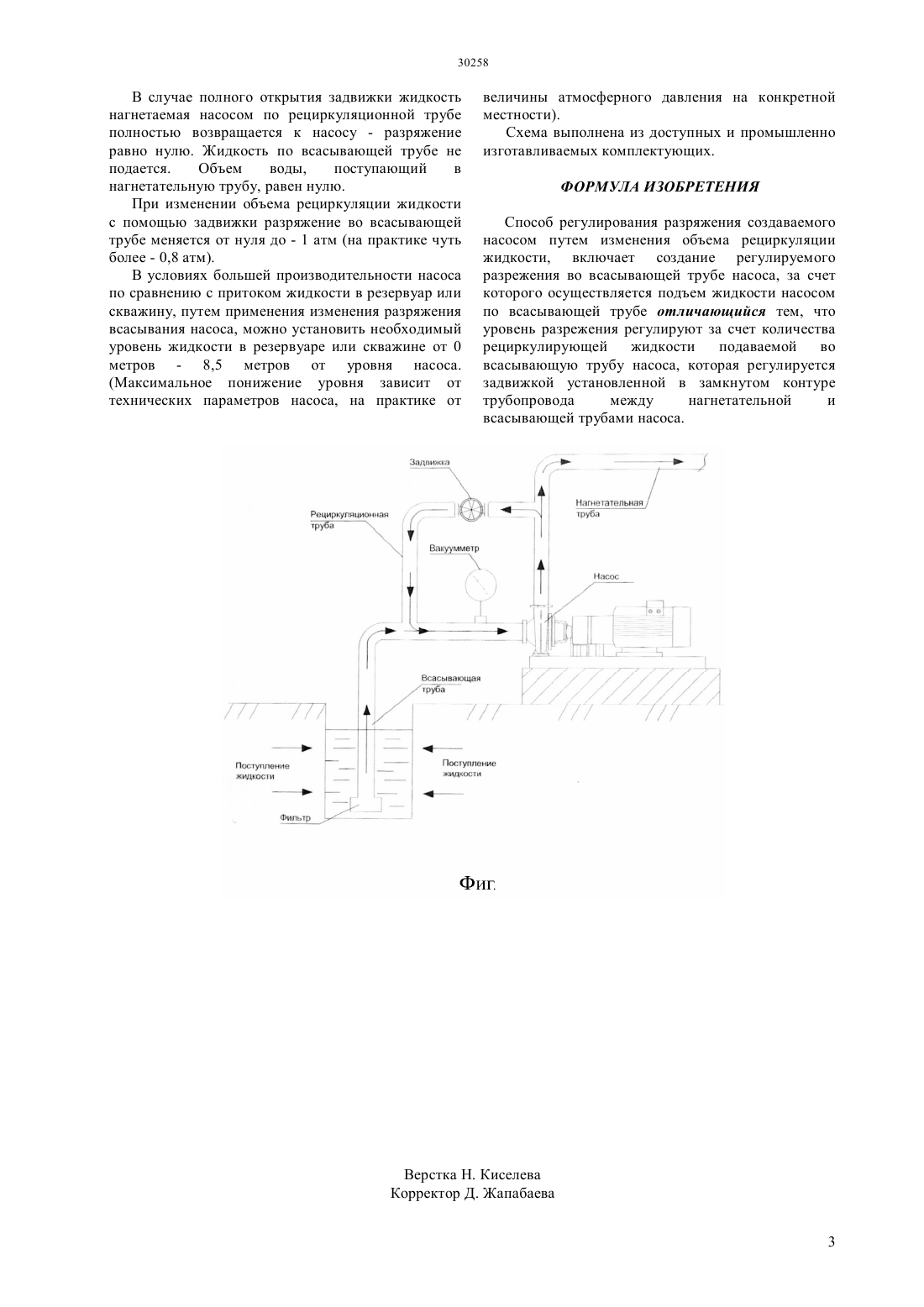

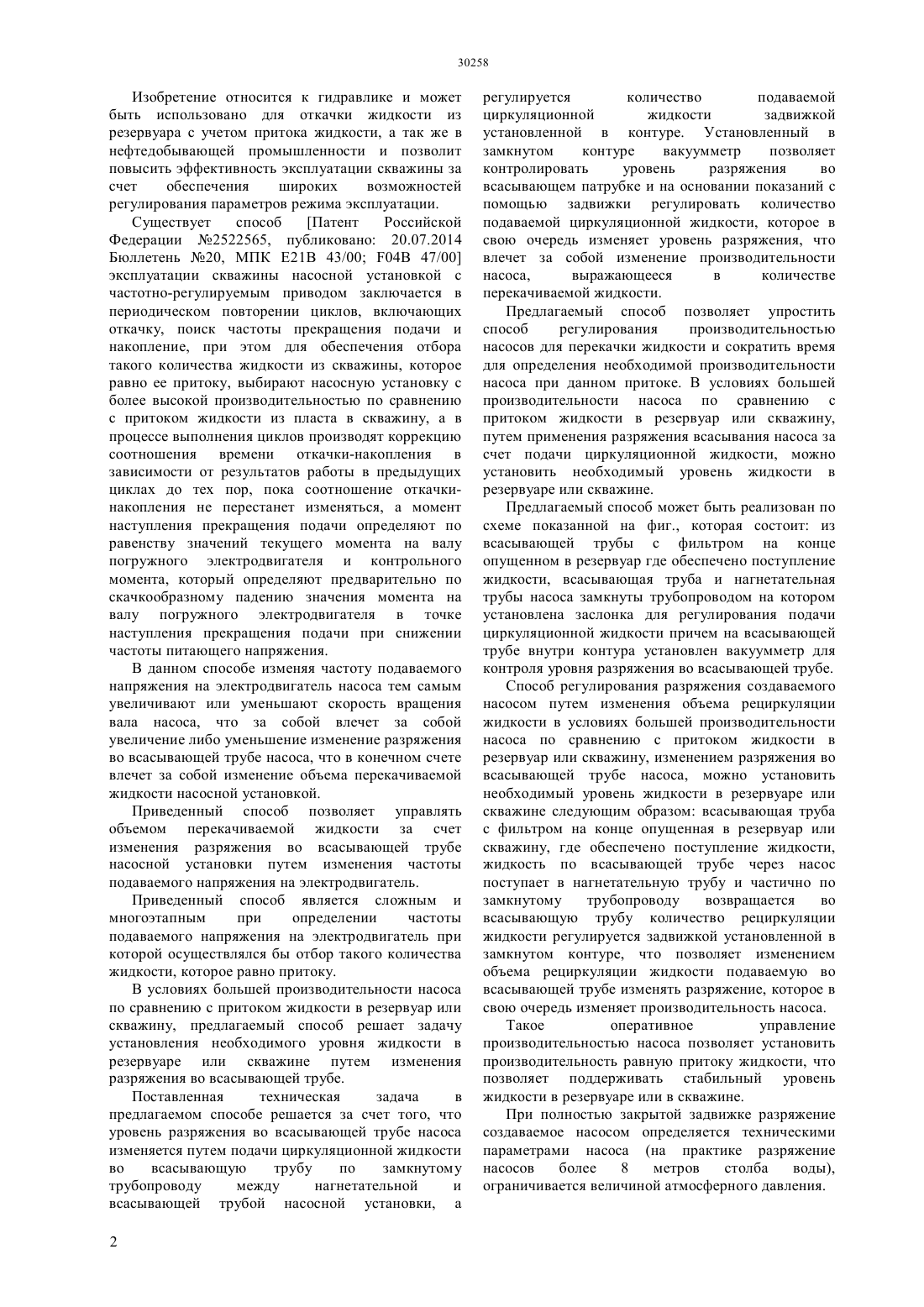

(51) 21 43/00 (2006.01) 04 47/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Установление необходимого уровня жидкости в резервуаре или скважине путем изменения разряжения во всасывающей трубе решается за счет того, что уровень разряжения во всасывающей трубе насоса изменяется путем рециркуляции жидкости во всасывающую трубу по замкнутому трубопроводу между нагнетательной и всасывающей трубой насосной установки, а регулируется количество подаваемой циркуляционной жидкости задвижкой установленной в контуре. Предлагаемый способ позволяет упростить способ регулирования производительностью насосов для перекачки жидкости и сократить время для определения необходимой производительности насоса при данном притоке. В условиях большей производительности насоса по сравнению с притоком жидкости в резервуар или скважину,путем применения разряжения всасывания насоса за счет и рециркуляции жидкости, можно установить необходимый уровень жидкости в резервуаре или скважине.(72) Сабуров Едиге Завалей Вячеслав Алексеевич Сабуров Орак Едигеевич Сабуров Саламат Едигеевич Муханов Артур Турланович Сабурова Нургул Едигеевна Сабурова Акмарал Едигеевна Сабуров Бауыржан Оракович(54) СПОСОБ РЕГУЛИРОВАНИЯ РАЗРЯЖЕНИЯ СОЗДАВАЕМОГО НАСОСОМ ПУТЕМ ИЗМЕНЕНИЯ ОБЪЕМА РЕЦИРКУЛЯЦИИ ЖИДКОСТИ(57) Изобретение относится к гидравлике и может быть использовано для откачки жидкости из резервуара с учетом притока жидкости, а так же в нефтедобывающей промышленности и позволит повысить эффективность эксплуатации скважины за счет обеспечения широких возможностей регулирования параметров режима эксплуатации. Изобретение относится к гидравлике и может быть использовано для откачки жидкости из резервуара с учетом притока жидкости, а так же в нефтедобывающей промышленности и позволит повысить эффективность эксплуатации скважины за счет обеспечения широких возможностей регулирования параметров режима эксплуатации. Существует способ Патент Российской Федерации 2522565, публиковано 20.07.2014 Бюллетень 20, МПК Е 21 В 43/00 04 47/00 эксплуатации скважины насосной установкой с частотно-регулируемым приводом заключается в периодическом повторении циклов, включающих откачку, поиск частоты прекращения подачи и накопление, при этом для обеспечения отбора такого количества жидкости из скважины, которое равно ее притоку, выбирают насосную установку с более высокой производительностью по сравнению с притоком жидкости из пласта в скважину, а в процессе выполнения циклов производят коррекцию соотношения времени откачки-накопления в зависимости от результатов работы в предыдущих циклах до тех пор, пока соотношение откачкинакопления не перестанет изменяться, а момент наступления прекращения подачи определяют по равенству значений текущего момента на валу погружного электродвигателя и контрольного момента, который определяют предварительно по скачкообразному падению значения момента на валу погружного электродвигателя в точке наступления прекращения подачи при снижении частоты питающего напряжения. В данном способе изменяя частоту подаваемого напряжения на электродвигатель насоса тем самым увеличивают или уменьшают скорость вращения вала насоса, что за собой влечет за собой увеличение либо уменьшение изменение разряжения во всасывающей трубе насоса, что в конечном счете влечет за собой изменение объема перекачиваемой жидкости насосной установкой. Приведенный способ позволяет управлять объемом перекачиваемой жидкости за счет изменения разряжения во всасывающей трубе насосной установки путем изменения частоты подаваемого напряжения на электродвигатель. Приведенный способ является сложным и многоэтапным при определении частоты подаваемого напряжения на электродвигатель при которой осуществлялся бы отбор такого количества жидкости, которое равно притоку. В условиях большей производительности насоса по сравнению с притоком жидкости в резервуар или скважину, предлагаемый способ решает задачу установления необходимого уровня жидкости в резервуаре или скважине путем изменения разряжения во всасывающей трубе. Поставленная техническая задача в предлагаемом способе решается за счет того, что уровень разряжения во всасывающей трубе насоса изменяется путем подачи циркуляционной жидкости во всасывающую трубу по замкнутому трубопроводу между нагнетательной и всасывающей трубой насосной установки, а 2 регулируется количество подаваемой циркуляционной жидкости задвижкой установленной в контуре. Установленный в замкнутом контуре вакуумметр позволяет контролировать уровень разряжения во всасывающем патрубке и на основании показаний с помощью задвижки регулировать количество подаваемой циркуляционной жидкости, которое в свою очередь изменяет уровень разряжения, что влечет за собой изменение производительности насоса,выражающееся в количестве перекачиваемой жидкости. Предлагаемый способ позволяет упростить способ регулирования производительностью насосов для перекачки жидкости и сократить время для определения необходимой производительности насоса при данном притоке. В условиях большей производительности насоса по сравнению с притоком жидкости в резервуар или скважину,путем применения разряжения всасывания насоса за счет подачи циркуляционной жидкости, можно установить необходимый уровень жидкости в резервуаре или скважине. Предлагаемый способ может быть реализован по схеме показанной на фиг., которая состоит из всасывающей трубы с фильтром на конце опущенном в резервуар где обеспечено поступление жидкости, всасывающая труба и нагнетательная трубы насоса замкнуты трубопроводом на котором установлена заслонка для регулирования подачи циркуляционной жидкости причем на всасывающей трубе внутри контура установлен вакуумметр для контроля уровня разряжения во всасывающей трубе. Способ регулирования разряжения создаваемого насосом путем изменения объема рециркуляции жидкости в условиях большей производительности насоса по сравнению с притоком жидкости в резервуар или скважину, изменением разряжения во всасывающей трубе насоса, можно установить необходимый уровень жидкости в резервуаре или скважине следующим образом всасывающая труба с фильтром на конце опущенная в резервуар или скважину, где обеспечено поступление жидкости,жидкость по всасывающей трубе через насос поступает в нагнетательную трубу и частично по замкнутому трубопроводу возвращается во всасывающую трубу количество рециркуляции жидкости регулируется задвижкой установленной в замкнутом контуре, что позволяет изменением объема рециркуляции жидкости подаваемую во всасывающей трубе изменять разряжение, которое в свою очередь изменяет производительность насоса. Такое оперативное управление производительностью насоса позволяет установить производительность равную притоку жидкости, что позволяет поддерживать стабильный уровень жидкости в резервуаре или в скважине. При полностью закрытой задвижке разряжение создаваемое насосом определяется техническими параметрами насоса (на практике разряжение насосов более 8 метров столба воды),ограничивается величиной атмосферного давления. В случае полного открытия задвижки жидкость нагнетаемая насосом по рециркуляционной трубе полностью возвращается к насосу - разряжение равно нулю. Жидкость по всасывающей трубе не подается. Объем воды,поступающий в нагнетательную трубу, равен нулю. При изменении объема рециркуляции жидкости с помощью задвижки разряжение во всасывающей трубе меняется от нуля до - 1 атм (на практике чуть более - 0,8 атм). В условиях большей производительности насоса по сравнению с притоком жидкости в резервуар или скважину, путем применения изменения разряжения всасывания насоса, можно установить необходимый уровень жидкости в резервуаре или скважине от 0 метров - 8,5 метров от уровня насоса.(Максимальное понижение уровня зависит от технических параметров насоса, на практике от величины атмосферного давления на конкретной местности). Схема выполнена из доступных и промышленно изготавливаемых комплектующих. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ регулирования разряжения создаваемого насосом путем изменения объема рециркуляции жидкости, включает создание регулируемого разрежения во всасывающей трубе насоса, за счет которого осуществляется подъем жидкости насосом по всасывающей трубе отличающийся тем, что уровень разрежения регулируют за счет количества рециркулирующей жидкости подаваемой во всасывающую трубу насоса, которая регулируется задвижкой установленной в замкнутом контуре трубопровода между нагнетательной и всасывающей трубами насоса.
