F04B 47/00 — Насосы или насосные установки, специально предназначенные для подъема жидкостей с больших глубин, например из скважин

Номер полезной модели: 1497

Опубликовано: 15.06.2016

Авторы: Багдатов Альберт Дулфатович, Булатов Ренат Рустамович, Стасюк Игорь Олегович, Өмірзақ Мәлік Лұқпанұлы

МПК: F04B 47/00

Метки: газа, большим, перекачки, содержанием, мультифазных, система, насосная, смесей

Формула / Реферат:

РЕФЕРАТ к заявке на полезную модель «Насосная система (насосная установка или насосная станция) для перекачки мультифазных смесей с большим содержанием газа»Полезная модель относится к области нефтяного машиностроения, а именно к насосным установкам (на базе одного насоса) и насосным станциям (имеющим в своем составе более одного насоса) для перекачки мультифазных смесей с большим содержанием газа. Технической задачей предлагаемой полезной...

Номер инновационного патента: 30258

Опубликовано: 17.08.2015

Авторы: Сабуров Саламат Едигеевич, Сабуров Бауыржан Оракович, Сабурова Нургул Едигеевна, Сабурова Акмарал Едигеевна, Муханов Артур Турланович, Завалей Вячеслав Алексеевич, Сабуров Едиге, Сабуров Орак Едигеевич

МПК: F04B 47/00, E21B 43/00

Метки: насосом, объема, регулирования, жидкости, путем, способ, изменения, создаваемого, рециркуляции, разряжения

Формула / Реферат:

Изобретение относится к гидравлике и может быть использовано для откачки жидкости из резервуара с учетом притока жидкости, а так же в нефтедобывающей промышленности и позволит повысить эффективность эксплуатации скважины за счет обеспечения широких возможностей регулирования параметров режима эксплуатации.Установление необходимого уровня жидкости в резервуаре или скважине путем изменения разряжения во всасывающей трубе решается за счет того, что...

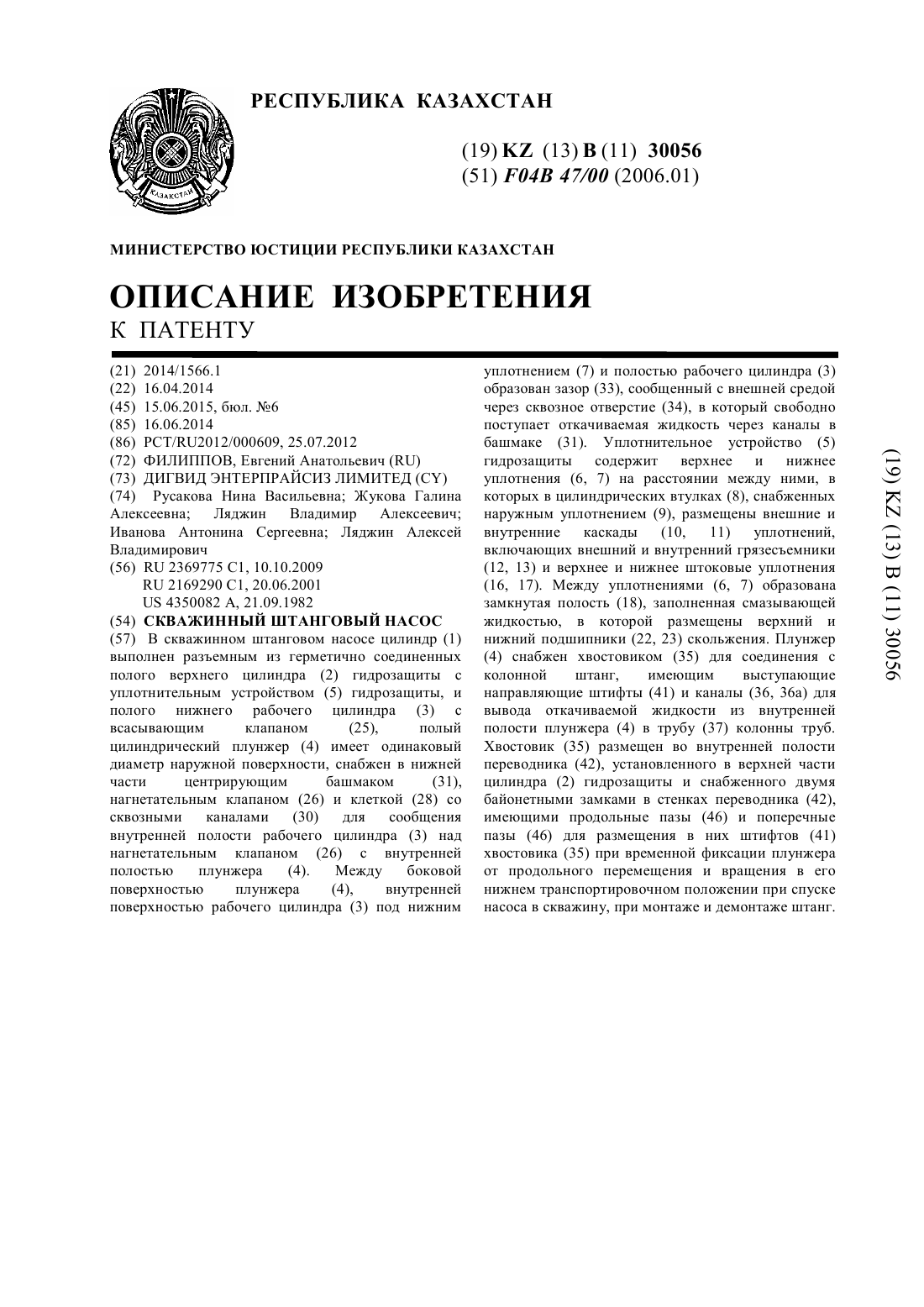

Номер патента: 30056

Опубликовано: 15.06.2015

Авторы: ФИЛИППОВ, Евгений Анатольевич

МПК: F04B 47/00

Метки: скважинный, насос, штанговый

Формула / Реферат:

Скважинный штанговый насосВ скважинном штанговом насосе цилиндр (1) выполнен разъемным из герметично соединенных полого верхнего цилиндра (2) гидрозащиты с уплотнитель! 1ым устройством (5) гидрозащиты, и полого нижнего рабочего цилиндра (3) с всасывающим клапаном (25), полый цилиндрический плунжер (4) имеет одинаковый диаметр наружной поверхности, снабжен в нижней части центрирующим башмаком (31), нагнетательным клапаном (26) и клеткой (28) со...

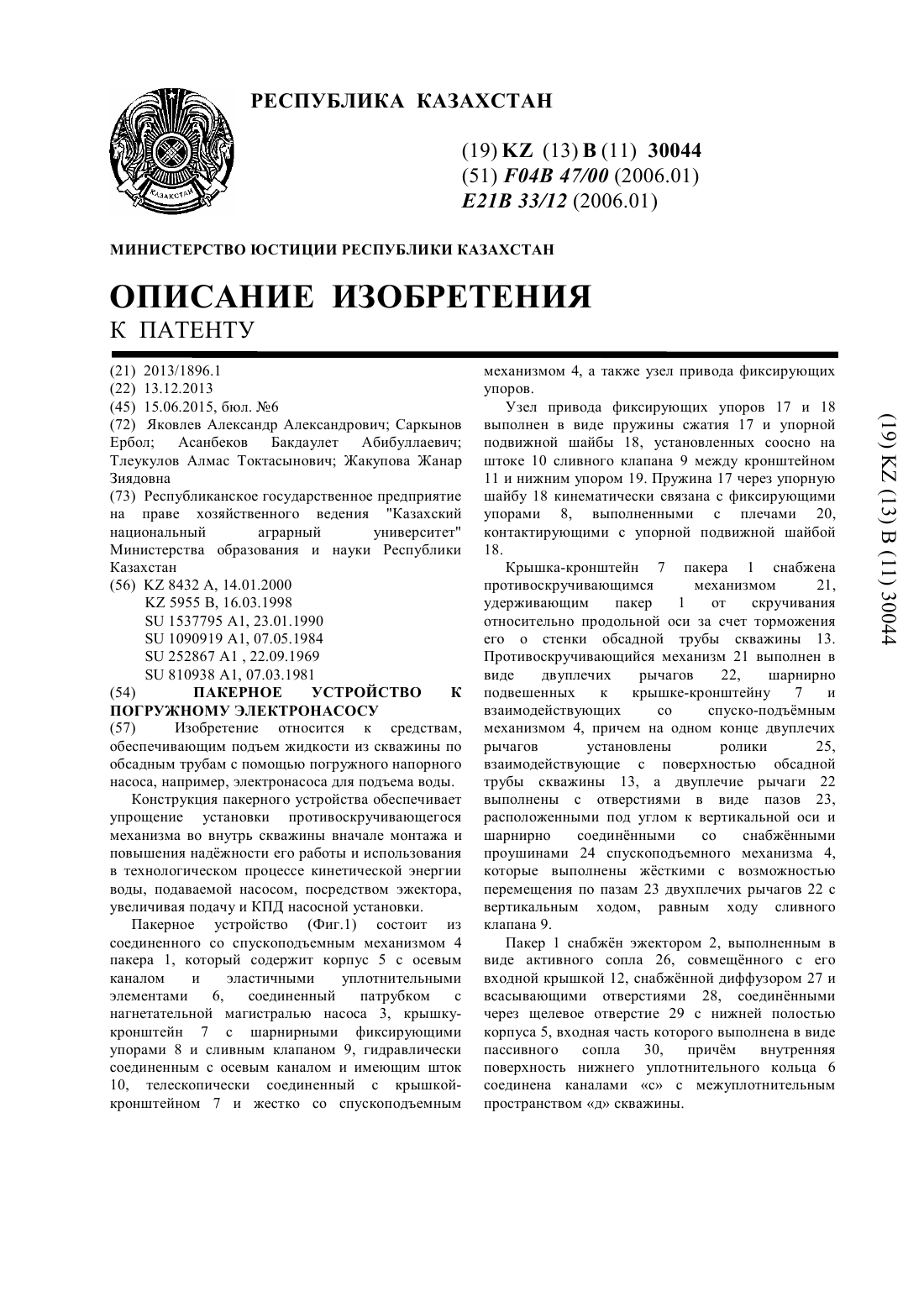

Номер патента: 30044

Опубликовано: 15.06.2015

Авторы: Тлеукулов Алмас Токтасынович, Жакупова Жанар Зиядовна, Яковлев Александр Александрович, Асанбеков Бакдаулет Абибуллаевич, Саркынов Ербол

МПК: E21B 33/12, F04B 47/00

Метки: погружному, электронасосу, пакерное, устройство

Формула / Реферат:

Пакерное устройство к погружному электронасосуИзобретение относится к средствам, обеспечивающим подъем жидкости из скважины по обсадным трубам с помощью погружного напорного насоса, например, электронасоса для подъема воды.Конструкция пакерного устройства обеспечивает упрощение установки противоскручивающегося механизма во внутрь скважины вначале монтажа и повышения надёжности его работы и использования в технологическом процессе кинетической...

Номер патента: 28639

Опубликовано: 16.06.2014

Автор: Баялиев Омир Каримович

МПК: F04B 47/00

Метки: насос, баялиева, глубинный

Формула / Реферат:

Глубинный насос Баялива предназначен для выкачивания жидкостей из скважин глубиной больше 10 м. Глубинный насос содержит Т-образную отводную трубу, сопряжённую с одной стороны с верхней расширительной камерой, а с другой с компенсирующей трубой, на третьем конце отводной трубы установлен выпускной клапан, верхняя расширительная камера соединена с источником импульсного давления и упругим элементом, одним концом присоединённым к отводной трубе, а...

Номер инновационного патента: 26813

Опубликовано: 15.04.2013

Автор: Латыпов Авис Самигуллинович

МПК: F04B 1/00, F04B 37/12, F04B 47/00...

Метки: гидроаккумулятора, создания, способ

Формула / Реферат:

Изобретение относится к области гидроэнергетики, в частности к накоплению гидравлической энергии для преобразования ее в другой вид энергии.Технический результат - создание гидравлической энергии за счет усилия атмосферного давления.Для этого в способе создания гидроаккумулятора, включающем создание расходного резервуара для жидкости на заданной высоте и заполнение упомянутого резервуара жидкостью, на заданной высоте монтируют резервуар объемом...

Номер инновационного патента: 22927

Опубликовано: 15.09.2010

Авторы: Тергемес Қажыбек Тілеуғалиұлы, Копжасарова Айман Жаукеновна, Ахмеджанов Тлевхан Куромжанович

МПК: F04B 47/00, E21B 43/00, E21B 4/12...

Метки: регулирования, погружных, устройство, производительности, электронасосов

Формула / Реферат:

Изобретение может быть использовано для добычи нефти, а именно для добычи нефти с погружными электронасосами.В устройстве для регулирования производительности погружных электронасосов использован управляемый выпрямитель, управляемый автономный инвертор напряжения с блоками управления, с сглаживающим фильтром, представляющие собой преобразователь частоты с промежуточным звеном постоянного тока. Использование таких преобразователей частоты...

Номер предварительного патента: 19321

Опубликовано: 15.04.2008

Автор: Гуменников Евгений Степанович

МПК: F04B 47/00, F04B 25/00

Метки: насос

Формула / Реферат:

Изобретение относится к насосостроению и преимущественно предназначено в качестве средств скважинного погружного нагнетателя жидкости, может использоваться в качестве переносного забойного насоса для откачки шахтной воды на горных работах.Объектом изобретения является конструкции насоса в 2-х вариантах исполнения:1.Согласно первому варианту насос содержит корпус, всасывающе-нагнетательную камеру, а также всасывающие и нагнетательные клапаны,...

Номер предварительного патента: 17123

Опубликовано: 15.03.2006

Автор: Гуменников Евгений Степанович

МПК: F04B 25/00, F04B 47/00

Метки: пневмоприводом, насос

Формула / Реферат:

Изобретение относится к насосостроению и преимущественно предназначено в качестве средств забойного водоотлива на проходческих горных работах.Насос с пневмоприводом, содержащий корпус, разделенный на две камеры разделительной стенкой, пневмораспределительное устройство с системой переключения хода, а также всасывающие и нагнетательные клапаны, отличается тем, что корпус насоса герметично разделен жесткой стенкой с выполненными внутри ее четырьмя...

Номер предварительного патента: 17124

Опубликовано: 15.03.2006

Автор: Гуменников Евгений Степанович

МПК: F04B 25/00, F04B 47/00

Метки: пневмоприводом, насос

Формула / Реферат:

Изобретение относится к насосостроению и преимущественно предназначено в качестве средств забойного водоотлива на проходческих горных работах.Настоящим изобретением решается техническая задача по обеспечению высокой производительности и непрерывности рабочих циклов насоса с объемным приводом вне зависимости от изменения параметров сети нагнетания и сжатого воздуха.Это достигается тем, что насос с пневмоприводом содержит пневмоприводной поршень в...

Номер предварительного патента: 14703

Опубликовано: 16.08.2004

Авторы: Азимбеков Мирлан Кадылшаевич, Гуменников Евгений Степанович

МПК: F04B 47/00

Метки: пневмонасос, варианты

Формула / Реферат:

Изобретение относится к насосостроению ипредназначено преимущественно в качестве средствзабойного водоотлива на подземных горных работах.Пневмонасос содержит цилиндрический корпусс помещённым в нём свободно поршнем, нагнетательный патрубок по оси поршня, разделительныйэлемент, установленный на корпусе с охватом осевого патрубка, воздухораспределительное устройство, а также всасывающие и нагнетательные патрубки и клапаны, размещённые в корпусе...

Номер предварительного патента: 8687

Опубликовано: 15.03.2000

Авторы: Сугралиев Салават Исхахович, Сугралиев Исхах Андишевич

МПК: F04B 47/00, E21B 43/00

Метки: сугралиевых, скважинная, установка, насосная, штанговая

Формула / Реферат:

Изобретение относится к технике насосной добычи нефтегазовой смеси. Технический результат - повышение КПД насосной добычи. Для этого насосная установка оснащается средством дозированной подачи ин­гибитора для предотвращения коррозии погружного оборудования, основные эле­менты выполнены из высококоррозионностойкой стали и снабжены усиленными резьбами, снабжена элементами и узлами, позволяющими производить скважинные ремонтные работы без...

Номер патента: 5569

Опубликовано: 15.02.2000

Авторы: Сугралиев Салават Исхахович, Сугралиев Исхах Андишевич

МПК: F04B 47/00, E21B 43/00

Метки: сугралиевых, штанговая, установка, скважинная, насосная

Формула / Реферат:

Изобретение относится к технике глубинно-насосной добычи нефти. Технический результат - повышение КПД, снижение интенсификации коррозии и предотвращение различных отложений.
Для этого в известной штанговой насосной установке поднасосный хвостовик снабжен средством для отделения и отвода газа, в котором центральная стволовая часть снабжена клапаном и имеет каналы с клапанами для дозирования ингибитора.

Номер предварительного патента: 8432

Опубликовано: 14.01.2000

Авторы: Конырбаев Ахметбек Байоразович, Яковлев Александр Александрович

МПК: E21B 33/12, F04B 47/00

Метки: погружному, устройство, пакерное, электронасосу

Формула / Реферат:

Изобретение относится к средствам, обеспечивающим подъем жидкости из скважины по обсадным трубам с помощью погружного напорного насоса, например, электронасоса для подъема воды.Конструкция пакерного устройства обеспечивает расширение возможностей его фиксирования внутри скважины и противоскручивание при спуске-подъеме и установочном запуске в работу.Пакерное устройство состоит из соединенного со спускоподъемным механизмом пакера, который...

Номер предварительного патента: 7805

Опубликовано: 15.07.1999

Автор: Троицкий Виталий Феодосеевич

МПК: F04B 47/00, E21B 43/00

Метки: насосная, скважинная, установка, штанговая

Формула / Реферат:

Изобретение относится к технике добычи нефти, в частности, к скважинным штанговым насосным установкам и предназначено для откачки из скважин пластовых жидкостей, содержащих песок.Предотвращение заклинивания плунжера и снижение утечки жидкости достигается тем, что в скважинной штанговой насосной установке, содержащей насос, насосные трубы, цилиндр насоса со всасывающим клапаном, плунжер с винтовыми канавками на боковой поверхности и...

Номер предварительного патента: 7647

Опубликовано: 15.06.1999

Авторы: Пузырин Василий Владимирович, Крылов Дмитрий Алексеевич, Герштанский Олег Сергеевич, Троицкий Виталий Феодосеевич

МПК: F04B 47/00, E21B 43/00

Метки: скважинный, сепаратор, газопесочный

Формула / Реферат:

Изобретение относится к нефтедобывающей промышленности, в частности, к устройствам для сепарации газа и механических примесей в процессе глубиннонасосной добычи нефти.Техническим результатом изобретения является повышение эффективности сепарации газа и мехпримеси, а также надежности его работы.Это достигается тем, что в газопесочном скважинном сепараторе, содержащем всасывающую трубу и сепарационный элемент, всасывающая труба выполнена...

Номер патента: 5965

Опубликовано: 17.05.1999

Авторы: Худяков Алексей Александрович, Худяков Леонид Алексеевич, Нукенов Дауит

МПК: F04B 47/00

Метки: нефтедобычная, штанговая, установка, нухаил, глубинно-насосная, скважинная

Формула / Реферат:

Нефтедобычная скважинная штанговая глубиннонасосная установка "НУХАиЛ" относится к технике подъема жидкостей из скважин.Технический результат - увеличение надежности эксплуатации установок, повышение их общего КПД, увеличение нефтеотдачи скважины, снижение энергопотребления и давления внутри насоснокомпрессорных труб (НКТ), исключение знакопеременных нагрузок, приводящих к разрушению штанг.Отличительной особенностью установки является наличие,...

Номер предварительного патента: 7421

Опубликовано: 15.04.1999

Автор: Бесимбаев Абилхас Бесимбаевич

МПК: F04B 47/00

Метки: устройство, насоса, штоков, гидроцилиндров, уплотнения, привода, штангового

Формула / Реферат:

Изобретение относится к гидроприводу штанговых насосов.Технический результат изобретения - снижение потерь рабочей жидкости.Устройство уплотнения штоков гидроцилиндров привода штангового насоса содержит сальниковое уплотнение, состоящее из корпуса с резьбой, расположенного на открытом конце гидроцилиндра, уплотнительного материала, гранбуксы и поджимной гайки и дополнительно снабжено еще одним сальниковым уплотнителем, расположенным на наружном...

Номер предварительного патента: 5955

Опубликовано: 16.03.1998

Авторы: Конырбаев Ахметбек Байоразович, Яковлев Александр Александрович

МПК: F04B 47/00, E21B 33/12

Метки: устройство, электронасосу, погружному, пакерное

Формула / Реферат:

Изобретение относится к средствам для подъема жидкостей из скважин по обсадным трубам с помощью погружных насосов.Изобретение позволяет осуществлять многократно разъединение и соединение пакера и троса внутри скважины.Этот результат достигается тем, что пакерное устройство включает электронасос, соединенный посредством патрубка с пакером, и узел подвески пакера на тросе. Узел подвески на тросе выполнен в виде разъемного соединения. Соединение...

Номер предварительного патента: 5804

Опубликовано: 15.01.1998

Авторы: Жангазиев Жакслык Смагулович, Баймурадов Марлен Куанышбекович, Шарапинский Владимир Константинович, Бижанов Сагидулла Алимович

МПК: F04B 47/00

Метки: штанговый, насос, скважинный

Формула / Реферат:

Изобретение относится к области насосостроения и может быть использовано при эксплуатации малодебитного фонда скважин штанговыми глубиннонасосными установками.Скважинный штанговый насос содержит цилиндр, плунжер, нагнетательный и всасывающий клапаны. В нижней части цилиндра установлено устройство регулирования подачи насоса в зависимости от положения динамического уровня, содержащее перекрестную муфту с осевыми и радиальными гидравлическими...

Номер предварительного патента: 5596

Опубликовано: 15.12.1997

Автор: Троицкий Виталий Феодосеевич

МПК: F04B 47/00, E21B 43/00

Метки: пеноотделения, добыче, насосной, способ, устройство, осуществления, нефти

Формула / Реферат:

Изобретение относится к нефтедобывающей промышленности, в частности, к скважинным насосам и может быть использовано при откачке жидкости из пенообразующих скважин.Технический результат - повышение эффективности процесса разрушения пены.Для этого создают резонансные колебания колонны насосных труб посредством использования устройства для пеноотделения, которое содержит насосные трубы, скважинный насос с плунжером, газовый якорь зонтичного типа,...

Номер предварительного патента: 3388

Опубликовано: 10.06.1996

Автор: Гуменников Евгений Степанович

МПК: F04B 47/00

Метки: пневмонасос

Формула / Реферат:

Изобретение относится к насосостроению.Для увеличения срока службы и эксплуатационной надежности в пневмонасосе уплотнительно-разделительный элемент имеет трубчатую конструкцию, закрепляемую своими концами на верхнем торце цилиндра и поршня. При этом разделительный элемент вывернут в средней части наизнанку, вследствие чего достигается исключение контакта между рабочими поверхностями цилиндра и поршня и исключается проникновение механических...
