Конвейерный перегружатель

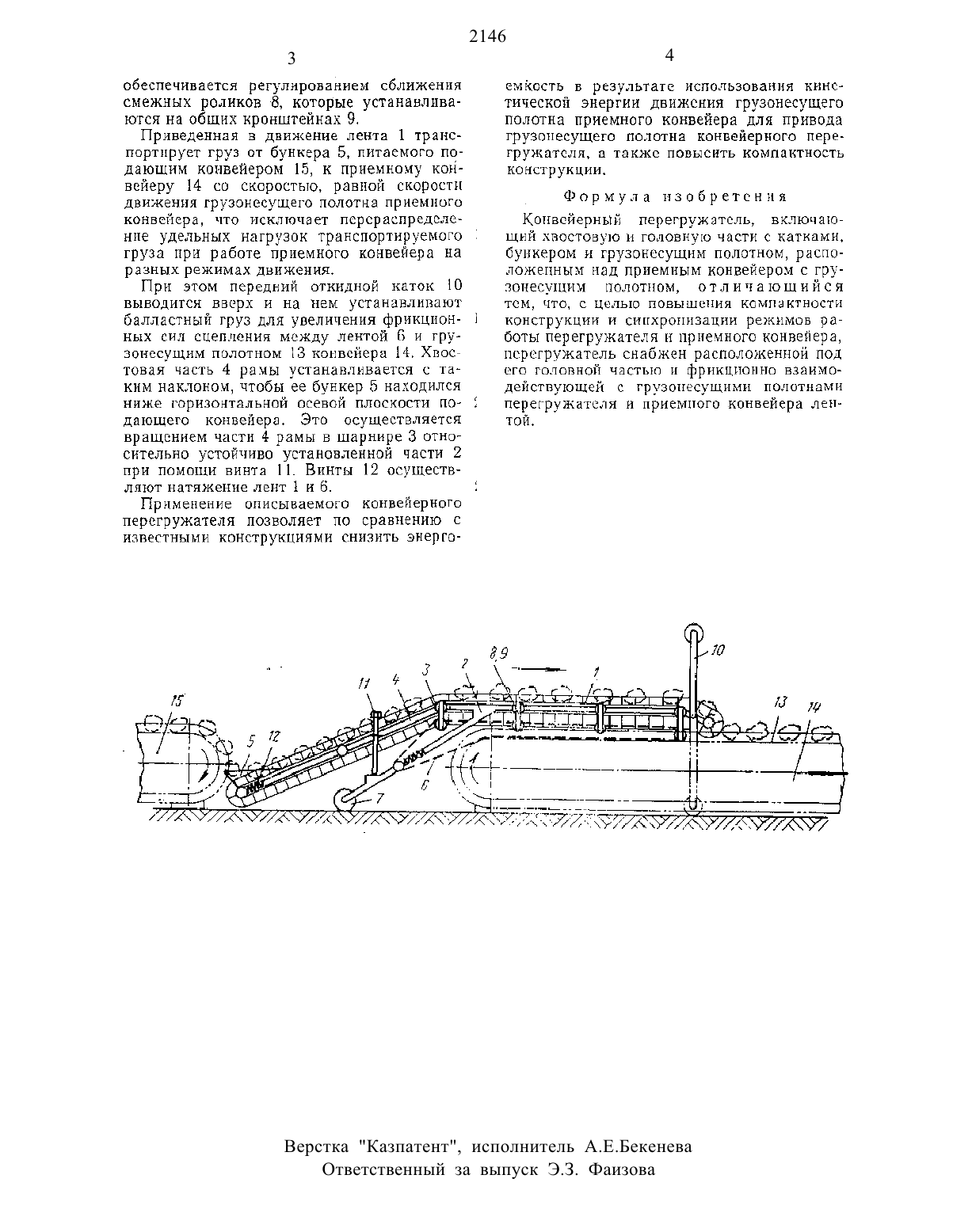

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский национальный технический университетИзвестен конвейерный перегружатель,включающий хвостовую и головную части с бункером и грузонесущнм полотном, расположенным над приемным конвейером с грузонесущиь полотном 1.Недостатком его является громоздкость конструкции.Известен Другой конвейерный перегружатель, включающий хвостовую и головную части с катками, бункером и грузонесущим полотном, расположенным над приемным конвейером с грузонесутцттвт полотном 12.Недостатком этого псрегружатели является громоздкость конструкции и сложность в синхронизации режимов его работы с приемным конвейером.ЦЕЛЬЮ НЗООРЕТЕННЯ ЯВЛЯЕТСЯ ПОВЫШЕНЫ-Е компактности конструкции и синхронизации режимов работы перегружатели и приемного конвейера.Это достигается тем, что перегружатель снабжен расположенной под его головной частью и фрикционно взаимодействующий с грузонесущими полотнами перегружателя и приемного конвейера лентой.На чертеже изображен конвейерный перегружателв.Конвейерный перегружатель включает грузонесущее эластичное полотно (ленту) 1 и раму, состоящую из головной части 2 и соединенной с ней шарниром 3 хвостовой части 4 с бункером 5. Псрсгружатель снабжен примыкающей снизу к грузонесущему полотну замкнутой фрикционной лентой б,которая расположена под головной частью рамы Другой конец головной части рамы оттнрается о грунт, например, катком 7. Ролики 8 грузонесущсго полотна перегружателя и фрикционной ленты установлены в кронштейнах 9, закрепленных жестко к головной части ренты, которая имеет также передний откидной каток 10. Ролики без кронштейнов устанавливаются непосредственно в раму конвеиериого перегружателн. Для регулирования предусмотрены винты 11 и 12. (гранит-тонная лента опирается на грузонесущее полотно 13 приемного конвейера 14.Псрегружатедхь работает следующим образом.При пуске грузонесущего полотна 13 приемного конвейера 14 приводится в движение за счет фрикционных сил лента Б, которая в свою очередь приводит в движение примыкаюгцую к ней сверху горизонтально груаонесущее полотно (ленту) 1. Необходимое усилие прижатия между лентами 1 и 6обеспечивается регулированием сближения смежных роликов 8, которые устанавливаются на общих кронштейнах 9.Приведенная в движение лента 1 транспортирует груз от бункера 5, питаемого подающим когтвеиеропт 15, к приемному коивейеру 14 со скоростью, равной скорости движения грузонесущего полотна приемного конвейера, что исключает перераспределенне удельных нагрузок транспортируемого груза при работе приемного конвейера на равных режимах движения.При этом передний откидной каток 10 ВЫЕОДИТСН ВВСрХ И На НЕМ УСТЗНЗВЗТНВЫЮТ балластный груз для увеличения фрикционных сил сцепления между лентой 6 и грузонесущим полотном 13 конвейера 14, Хвостовая часть 4 рамы устанавливается с таким наклоном, чтобы ее бункер 5 находился ниже горизонтальной осевой плоскости подающего конвейера. Это осуществляется вращением части 4 рамы в шарнире 3 относительно устойчиво установленной части 2 при помощи винта 11. Винты 12 осуществляют натяжение лент 1 и б.Применение описываемого конвейерного персгружателя позволяет по сравнению с известными конструкциями снизить энергоемкость в результате использования кинетической энергии движения грузонесущего полотна приемного конвейера для привода грузонесущего полотна конвейерного перегружатсля, а также повысить компактность конструкции.Конвейерный перегруткатсль, включающий хвостовую и головную части с катками,буп-гкеровыт и грузонссущим полотном, расположенным над приемным конвейером с грузонесучцттм полотном, о т л и ч а то щ и й с я ТСМ, ЧТО, С ЦЕЛЬЮ ПОВЫШСННН КОМПНКТНОСТН КОНСТРУКЦИИ И СРПГХРОЕ 1 НЗЕ 1 ЦНН РЕНКНМОВ работы перегружатедтя и приемного конвейера,псрегружатель снабжен расположенной под ОГО ГОЛОВНОЙ ЧЭСТЬЮ Н фрНКЦНОННО ВЗЗНМОдеиствующеът с грузонесущнати полотнами перегружателя и приемного конвейера лентои.Верстка Казпатент, Исполнитель А.Е.Бекенева Ответственный за выпуск Э.З. Фаизова
