Разравниватель

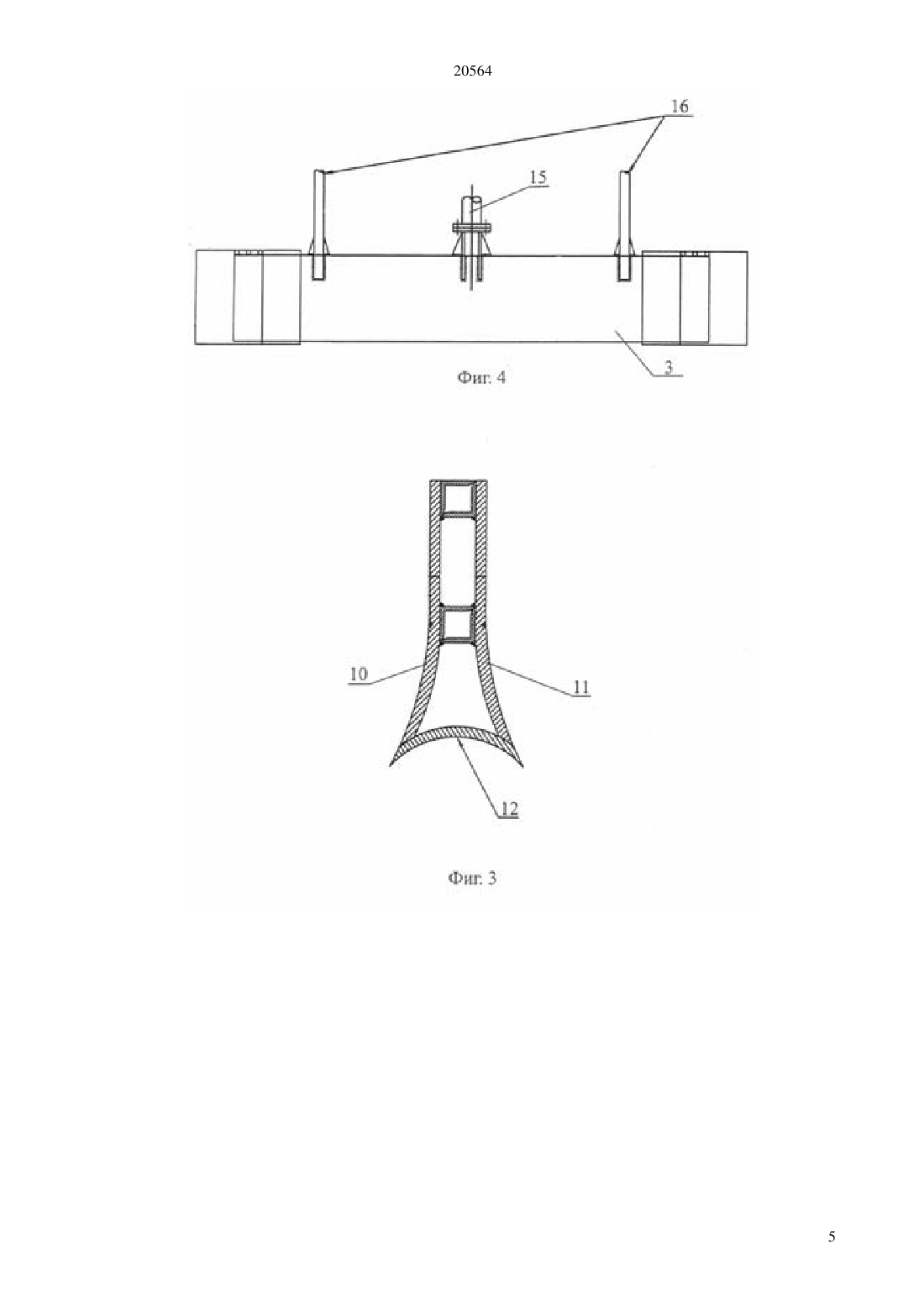

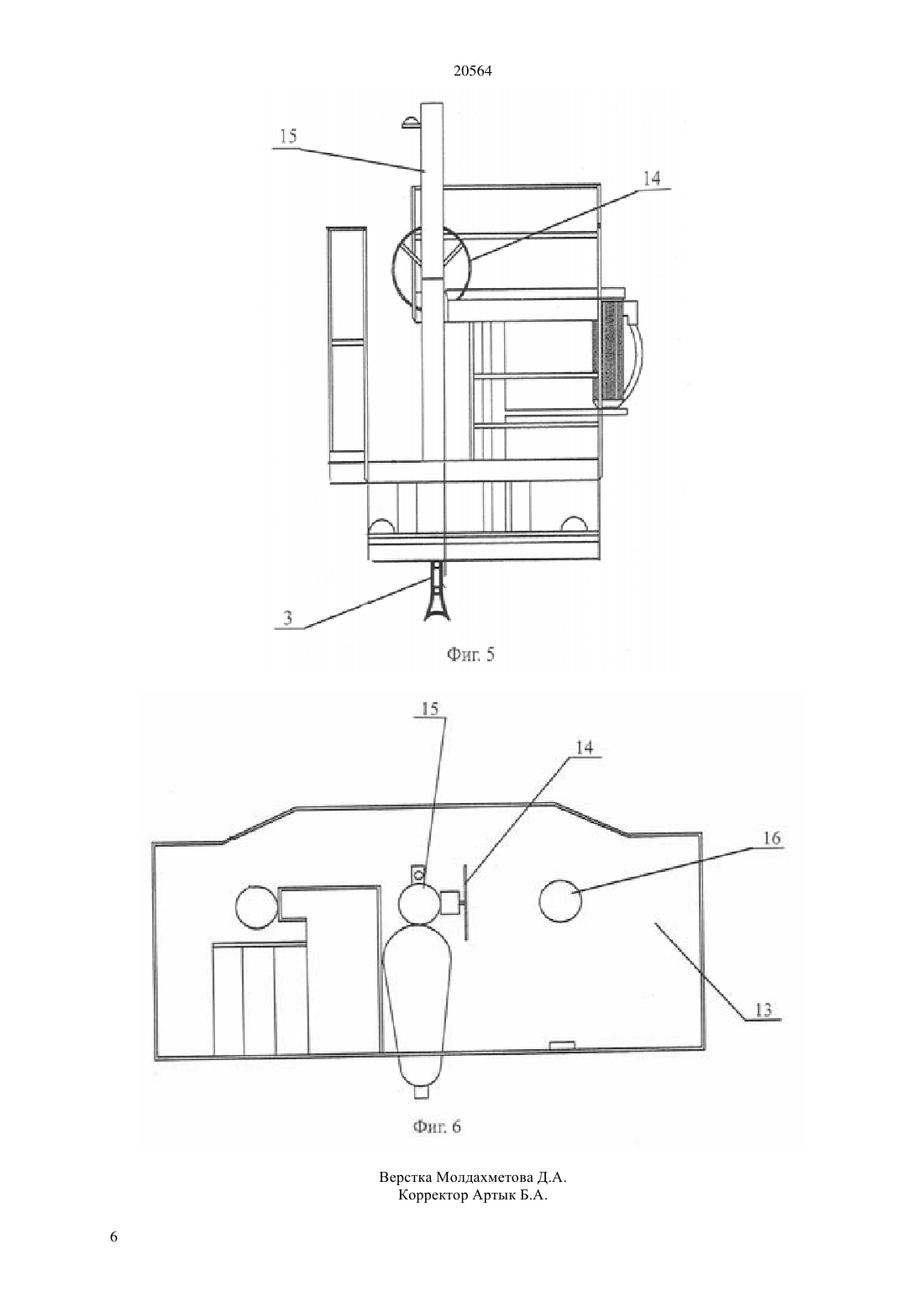

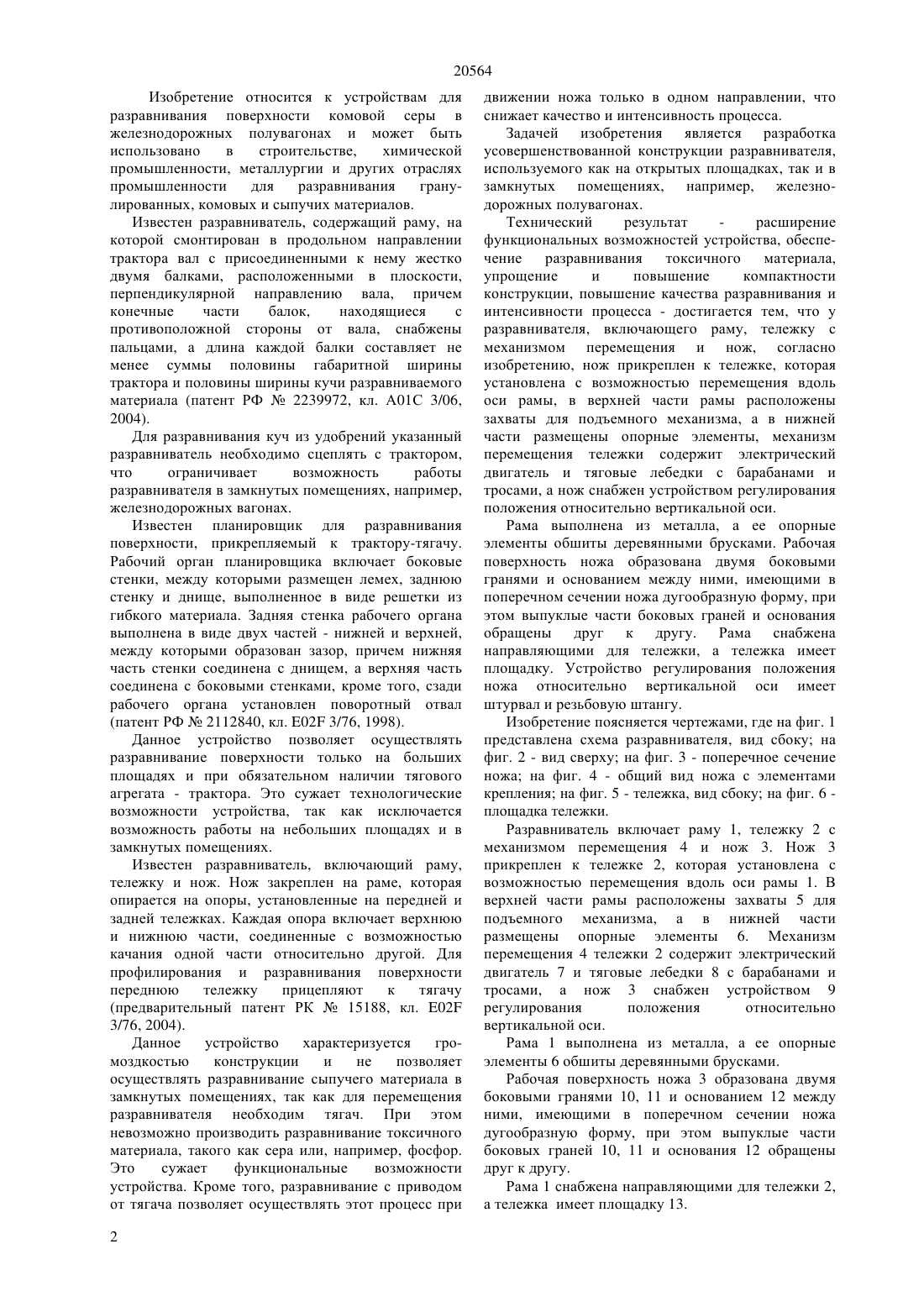

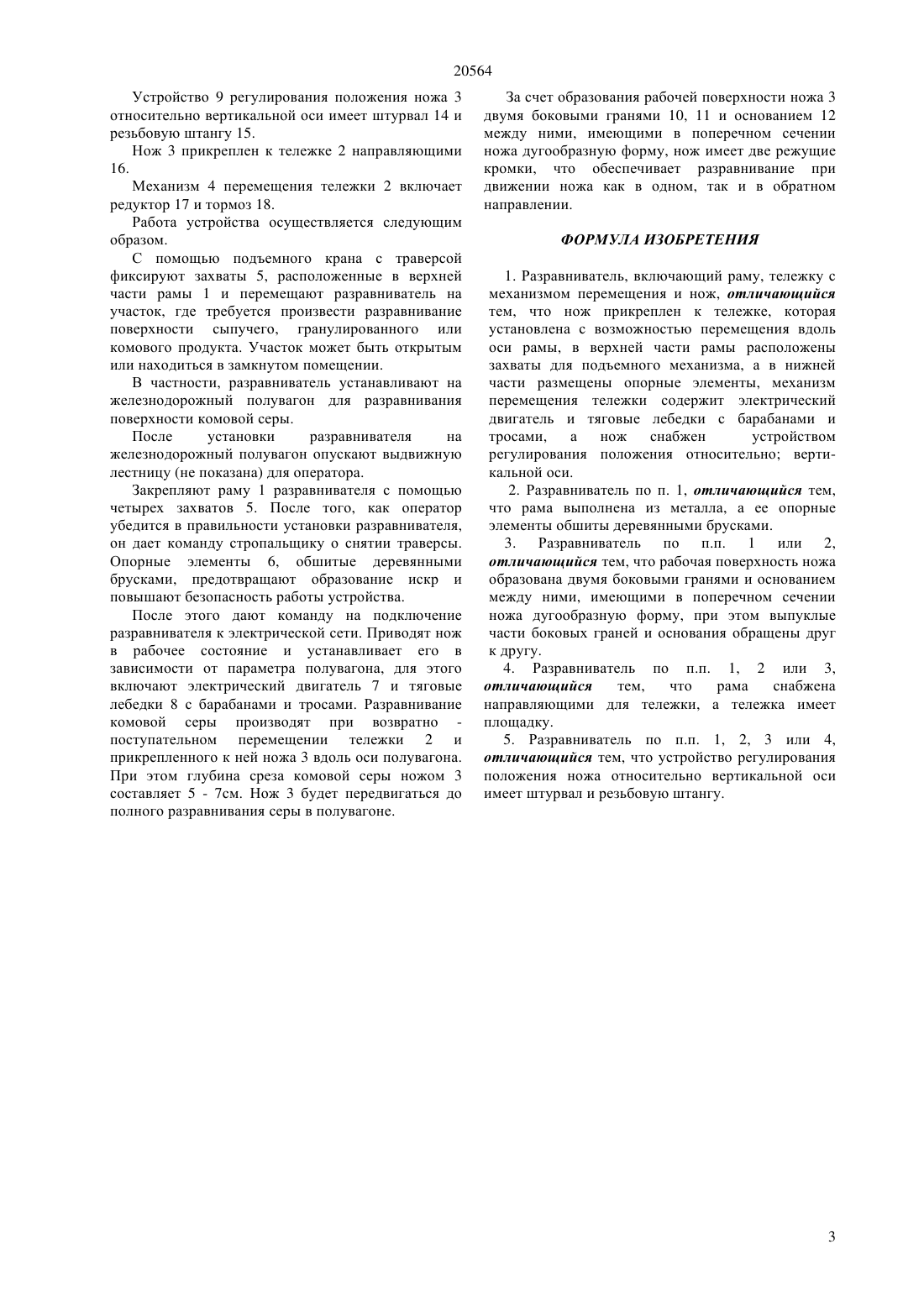

(51) 02 3/46 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ и нож, согласно изобретению, нож прикреплен к тележке, которая установлена с возможностью перемещения вдоль оси рамы, в верхней части рамы расположены захваты для подъемного механизма, а в нижней части размещены опорные элементы,механизм перемещения тележки содержит электрический двигатель и тяговые лебедки с барабанами и тросами, а нож снабжен устройством регулирования положения относительно вертикальной оси. Рама выполнена из металла, а ее опорные элементы обшиты деревянными брусками. Рабочая поверхность ножа образована двумя боковыми гранями и основанием между ними, имеющими в поперечном сечении ножа дугообразную форму, при этом выпуклые части боковых граней и основания обращены друг к другу. Рама снабжена направляющими для тележки, а тележка имеет площадку. Устройство регулирования положения ножа относительно вертикальной оси имеет штурвал и резьбовую штангу.(56) Предварительный патент РК 15188, кл. 02 3/76, 2004(57) Изобретение относится к устройствам для разравнивания поверхности комовой серы в железнодорожных полувагонах и может быть использовано в строительстве, химической промышленности, металлургии и других отраслях промышленности для разравнивания гранулированных, комовых и сыпучих материалов. Технический результат - расширение функциональных возможностей устройства, обеспечение разравнивания токсичного материала, упрощение и повышение компактности конструкции, повышение качества разравнивания и интенсивности процесса достигается тем, что у разравнивателя, включающего раму, тележку с механизмом перемещения 20564 Изобретение относится к устройствам для разравнивания поверхности комовой серы в железнодорожных полувагонах и может быть использовано в строительстве,химической промышленности, металлургии и других отраслях промышленности для разравнивания гранулированных, комовых и сыпучих материалов. Известен разравниватель, содержащий раму, на которой смонтирован в продольном направлении трактора вал с присоединенными к нему жестко двумя балками, расположенными в плоскости,перпендикулярной направлению вала, причем конечные части балок,находящиеся с противоположной стороны от вала, снабжены пальцами, а длина каждой балки составляет не менее суммы половины габаритной ширины трактора и половины ширины кучи разравниваемого материала (патент РФ 2239972, кл. А 01 С 3/06,2004). Для разравнивания куч из удобрений указанный разравниватель необходимо сцеплять с трактором,что ограничивает возможность работы разравнивателя в замкнутых помещениях, например,железнодорожных вагонах. Известен планировщик для разравнивания поверхности, прикрепляемый к трактору-тягачу. Рабочий орган планировщика включает боковые стенки, между которыми размещен лемех, заднюю стенку и днище, выполненное в виде решетки из гибкого материала. Задняя стенка рабочего органа выполнена в виде двух частей - нижней и верхней,между которыми образован зазор, причем нижняя часть стенки соединена с днищем, а верхняя часть соединена с боковыми стенками, кроме того, сзади рабочего органа установлен поворотный отвал(патент РФ 2112840, кл. 02 3/76, 1998). Данное устройство позволяет осуществлять разравнивание поверхности только на больших площадях и при обязательном наличии тягового агрегата - трактора. Это сужает технологические возможности устройства, так как исключается возможность работы на небольших площадях и в замкнутых помещениях. Известен разравниватель, включающий раму,тележку и нож. Нож закреплен на раме, которая опирается на опоры, установленные на передней и задней тележках. Каждая опора включает верхнюю и нижнюю части, соединенные с возможностью качания одной части относительно другой. Для профилирования и разравнивания поверхности переднюю тележку прицепляют к тягачу(предварительный патент РК 15188, кл. 02 3/76, 2004). Данное устройство характеризуется громоздкостью конструкции и не позволяет осуществлять разравнивание сыпучего материала в замкнутых помещениях, так как для перемещения разравнивателя необходим тягач. При этом невозможно производить разравнивание токсичного материала, такого как сера или, например, фосфор. Это сужает функциональные возможности устройства. Кроме того, разравнивание с приводом от тягача позволяет осуществлять этот процесс при 2 движении ножа только в одном направлении, что снижает качество и интенсивность процесса. Задачей изобретения является разработка усовершенствованной конструкции разравнивателя,используемого как на открытых площадках, так и в замкнутых помещениях, например, железнодорожных полувагонах. Технический результат расширение функциональных возможностей устройства, обеспечение разравнивания токсичного материала,упрощение и повышение компактности конструкции, повышение качества разравнивания и интенсивности процесса - достигается тем, что у разравнивателя, включающего раму, тележку с механизмом перемещения и нож, согласно изобретению, нож прикреплен к тележке, которая установлена с возможностью перемещения вдоль оси рамы, в верхней части рамы расположены захваты для подъемного механизма, а в нижней части размещены опорные элементы, механизм перемещения тележки содержит электрический двигатель и тяговые лебедки с барабанами и тросами, а нож снабжен устройством регулирования положения относительно вертикальной оси. Рама выполнена из металла, а ее опорные элементы обшиты деревянными брусками. Рабочая поверхность ножа образована двумя боковыми гранями и основанием между ними, имеющими в поперечном сечении ножа дугообразную форму, при этом выпуклые части боковых граней и основания обращены друг к другу. Рама снабжена направляющими для тележки, а тележка имеет площадку. Устройство регулирования положения ножа относительно вертикальной оси имеет штурвал и резьбовую штангу. Изобретение поясняется чертежами, где на фиг. 1 представлена схема разравнивателя, вид сбоку на фиг. 2 - вид сверху на фиг. 3 - поперечное сечение ножа на фиг. 4 - общий вид ножа с элементами крепления на фиг. 5 - тележка, вид сбоку на фиг. 6 площадка тележки. Разравниватель включает раму 1, тележку 2 с механизмом перемещения 4 и нож 3. Нож 3 прикреплен к тележке 2, которая установлена с возможностью перемещения вдоль оси рамы 1. В верхней части рамы расположены захваты 5 для подъемного механизма, а в нижней части размещены опорные элементы 6. Механизм перемещения 4 тележки 2 содержит электрический двигатель 7 и тяговые лебедки 8 с барабанами и тросами, а нож 3 снабжен устройством 9 регулирования положения относительно вертикальной оси. Рама 1 выполнена из металла, а ее опорные элементы 6 обшиты деревянными брусками. Рабочая поверхность ножа 3 образована двумя боковыми гранями 10, 11 и основанием 12 между ними, имеющими в поперечном сечении ножа дугообразную форму, при этом выпуклые части боковых граней 10, 11 и основания 12 обращены друг к другу. Рама 1 снабжена направляющими для тележки 2,а тележка имеет площадку 13. 20564 Устройство 9 регулирования положения ножа 3 относительно вертикальной оси имеет штурвал 14 и резьбовую штангу 15. Нож 3 прикреплен к тележке 2 направляющими 16. Механизм 4 перемещения тележки 2 включает редуктор 17 и тормоз 18. Работа устройства осуществляется следующим образом. С помощью подъемного крана с траверсой фиксируют захваты 5, расположенные в верхней части рамы 1 и перемещают разравниватель на участок, где требуется произвести разравнивание поверхности сыпучего, гранулированного или комового продукта. Участок может быть открытым или находиться в замкнутом помещении. В частности, разравниватель устанавливают на железнодорожный полувагон для разравнивания поверхности комовой серы. После установки разравнивателя на железнодорожный полувагон опускают выдвижную лестницу (не показана) для оператора. Закрепляют раму 1 разравнивателя с помощью четырех захватов 5. После того, как оператор убедится в правильности установки разравнивателя,он дает команду стропальщику о снятии траверсы. Опорные элементы 6, обшитые деревянными брусками, предотвращают образование искр и повышают безопасность работы устройства. После этого дают команду на подключение разравнивателя к электрической сети. Приводят нож в рабочее состояние и устанавливает его в зависимости от параметра полувагона, для этого включают электрический двигатель 7 и тяговые лебедки 8 сбарабанами и тросами. Разравнивание комовой серы производят при возвратно поступательном перемещении тележки 2 и прикрепленного к ней ножа 3 вдоль оси полувагона. При этом глубина среза комовой серы ножом 3 составляет 5 - 7 см. Нож 3 будет передвигаться до полного разравнивания серы в полувагоне. За счет образования рабочей поверхности ножа 3 двумя боковыми гранями 10, 11 и основанием 12 между ними, имеющими в поперечном сечении ножа дугообразную форму, нож имеет две режущие кромки, что обеспечивает разравнивание при движении ножа как в одном, так и в обратном направлении. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Разравниватель, включающий раму, тележку с механизмом перемещения и нож, отличающийся тем, что нож прикреплен к тележке, которая установлена с возможностью перемещения вдоль оси рамы, в верхней части рамы расположены захваты для подъемного механизма, а в нижней части размещены опорные элементы, механизм перемещения тележки содержит электрический двигатель и тяговые лебедки с барабанами и тросами, а нож снабжен устройством регулирования положения относительно вертикальной оси. 2. Разравниватель по п. 1, отличающийся тем,что рама выполнена из металла, а ее опорные элементы обшиты деревянными брусками. 3. Разравниватель по п.п. 1 или 2,отличающийся тем, что рабочая поверхность ножа образована двумя боковыми гранями и основанием между ними, имеющими в поперечном сечении ножа дугообразную форму, при этом выпуклые части боковых граней и основания обращены друг к другу. 4. Разравниватель по п.п. 1, 2 или 3,отличающийся тем,что рама снабжена направляющими для тележки, а тележка имеет площадку. 5. Разравниватель по п.п. 1, 2, 3 или 4,отличающийся тем, что устройство регулирования положения ножа относительно вертикальной оси имеет штурвал и резьбовую штангу.
