A01D 34/30 — приводные механизмы для ножей

Номер инновационного патента: 26421

Опубликовано: 14.12.2012

Авторы: Алексеек Алексей Алексеевич, Жортуылов Азамат Омирсерикович, Евтифеев Анатолий Геннадьевич, Жортуылов Омирсерик, Бекенов Улан Ержанович, Адильшеев Ануарбек Суйнбекович

МПК: A01D 34/30, A01D 34/33

Метки: жатки, аппарата, механизм, привода, режущего, косилки

Формула / Реферат:

МЕХАНИЗМ ПРИВОДА РЕЖУЩЕГО АППАРАТА КОСИЛКИ И ЖАТКИШӨПШАПҚЫШ ЖӘНЕ АСТЫҚ ОРҒЫШТЫҢ KECETIH ТЕТІГІНІҢЖЕТЕК MEXAНИЗМІИзобретение относится к сельскохозяйственному машиностроению, а именно, к приводам режущих аппаратов косилок и жаток.Технический результат, создаваемый изобретением, заключается в уменьшении динамических нагрузок, уменьшении сил инерции ножа путем уменьшения частоты вращения кривошипного вала, увеличения срока службы механизма привода...

Номер инновационного патента: 24277

Опубликовано: 15.07.2011

Авторы: Жортуылов Омирсерик Жортуылович, Бекенов Улан Ержанович, Смагулов Талгат Абдрахманович, Жуматай Гани Сарсенбайулы, Алексеек Алексей Алексеевич, Адильшеев Ануарбек Суйнбекович

МПК: F16H 19/06, A01D 34/30, F16H 21/16...

Метки: привода, машины, аппарата, механизм, ножевого, уборочной

Формула / Реферат:

Изобретение относится к сельскохозяйственному машиностроению, а именно, к приводу сегментно-пальцевых режущих аппаратов уборочных машин. Технический результат, создаваемый изобретением, заключается в повышении надежности работы механизма.Механизм привода режущего аппарата, содержит плиту-стойку, две поддерживающие звездочки, связанные с ней ведущий элемент в виде кривошипа, на пальце которого установлены две звездочки и две охватывающих с обеих...

Номер инновационного патента: 24193

Опубликовано: 15.07.2011

Авторы: Адильшеев Ануарбек Суйнбекович, Жортуылов Омирсерик Жортуылович

МПК: A01D 34/30, A01D 34/33

Метки: механизм, косилки, режущего, привода, жатки, аппарата

Формула / Реферат:

Изобретение относится к сельскохозяйственному машиностроению, а именно к приводам режущих аппаратов косилок и жаток.Технический результат, создаваемый изобретением, заключается в повышении надежности работы и срока службы механизма.Механизм привода ножа режущего аппарата косилки и жатки содержит приводной вал, кривошип которого посредством шатуна соединен с коромыслом, один конец которого шарнирно соединен со стойкой, а другой кинематически...

Номер инновационного патента: 23807

Опубликовано: 15.04.2011

Авторы: Жумагулов Жандос Боранбаевич, Жортуылов Омирсерик Жортуылович, Адильшеев Ануарбек Суйнбекович, Погуляев Александр Дмитриевич

МПК: A01D 34/30, A01D 34/02

Метки: машины, уборочной, аппарата, привода, механизм, режущего, двухножевого

Формула / Реферат:

Изобретение относится к области сельскохозяйственного машиностроения, а именно, к приводам двухножевых пальцевых и беспальцевых режущих аппаратов уборочных машин. Технический результат, достигаемый изобретением, заключается в создании универсального, простого по конструкции, неметаллоемкого и дешевого в изготовлении механизма привода двухножевого режущего аппарата косилок и жаток различных уборочных машин, а также в устранении момента упругого...

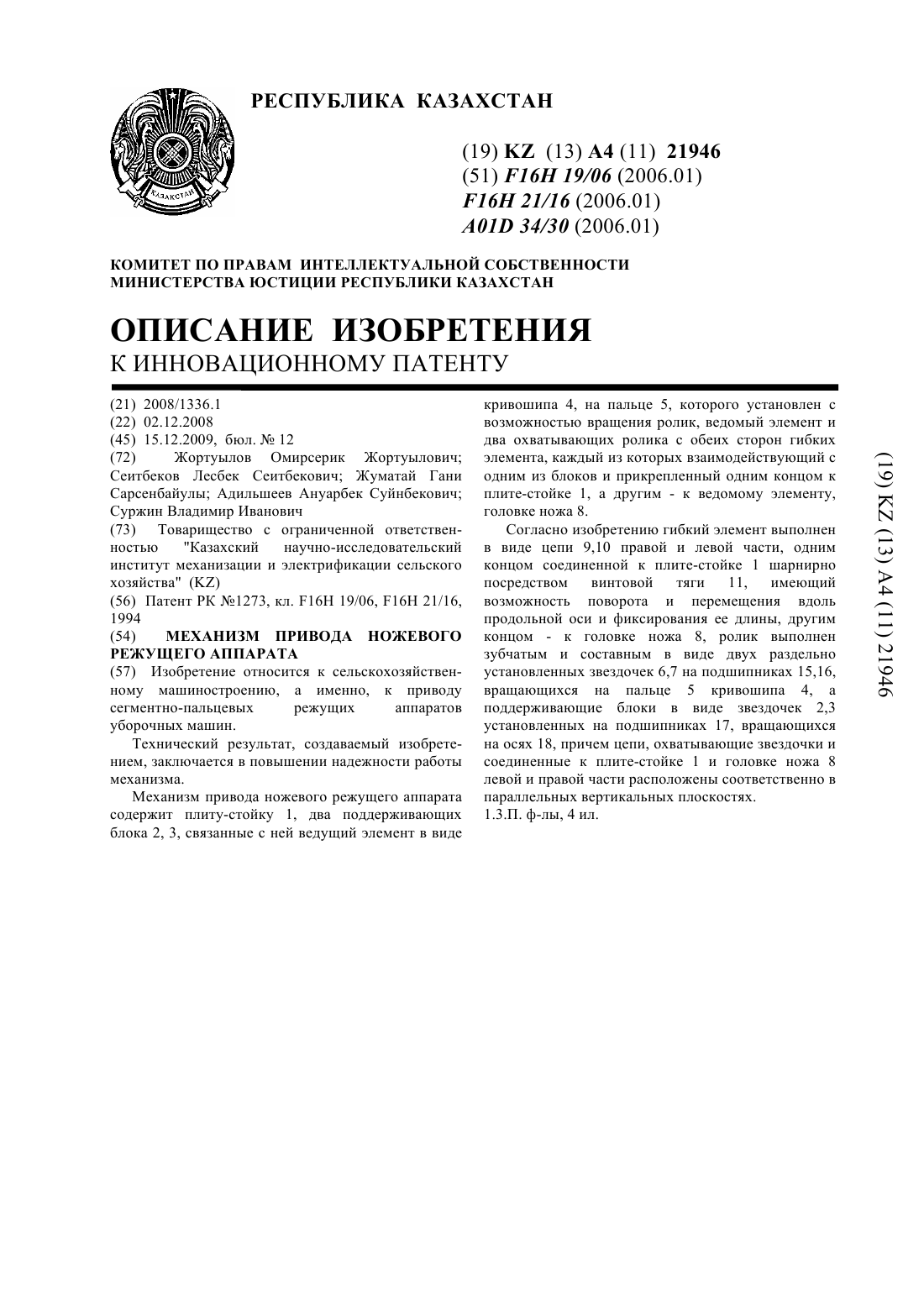

Номер инновационного патента: 21946

Опубликовано: 15.12.2009

Автор: Жортуылов Омирсерик Жортуылович

МПК: F16H 19/06, A01D 34/30, F16N 21/16...

Метки: механизм, режущего, ножевого, привода, аппарата

Формула / Реферат:

Изобретение относится к сельскохозяйствен-ному машиностроению, а именно, к приводу сегментно-пальцевых режущих аппаратов уборочных машин.Технический результат, создаваемый изобрете-нием, заключается в повышении надежности работы механизма.Механизм привода ножевого режущего аппарата содержит плиту-стойку 1, два поддерживающих блока 2, 3, связанные с ней ведущий элемент в виде кривошипа 4, на пальце 5, которого установлен с возможностью вращения...

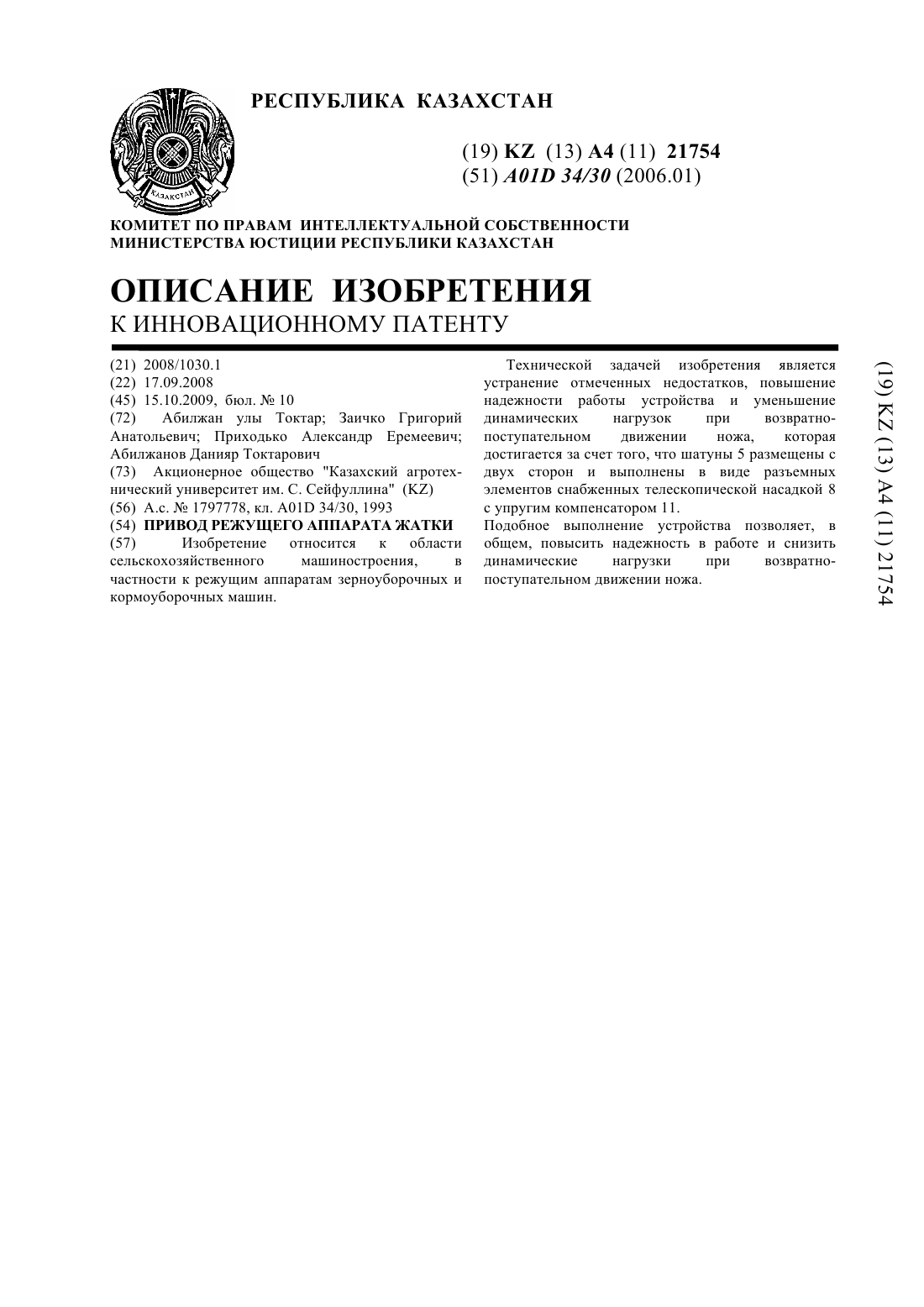

Номер инновационного патента: 21754

Опубликовано: 15.10.2009

Авторы: Абилжан улы Токтар, Заичко Григорий Анатольевич, Приходько Александр Еремеевич, Абилжанов Данияр Токтарович

МПК: A01D 34/30

Метки: жатки, аппарата, режущего, привод

Формула / Реферат:

Изобретение относится к области сельскохозяйственного машиностроения, в частности к режущим аппаратам зерноуборочных и кормоуборочных машин.Технической задачей изобретения является устранение отмеченных недостатков, повышение надежности работы устройства и уменьшение динамических нагрузок при возвратно-поступательном движении ножа, которая достигается за счет того, что шатуны 5 размещены с двух сторон и выполнены в виде разъемных элементов...

Номер инновационного патента: 21627

Опубликовано: 15.09.2009

Автор: Адильшеев Ануарбек Суйнбекович

МПК: A01D 34/30

Метки: привода, режущего, аппарата, уборочной, машины, механизм

Формула / Реферат:

Изобретение относится к сельскохозяйствен-ному машиностроению, а именно к механизмам привода режущих аппаратов уборочных машин. Технический результат выражается в устранении вибрации режущего аппарата уравновешиванием сил инерции ножа с силами инерции подвижного пальцевого бруса, движущегося в противоположном направлении движению ножа.Механизм привода режущего аппарата выполнен в виде замкнутого контура и содержит приводной вал 1 с кривошипом 2,...

Номер предварительного патента: 13734

Опубликовано: 15.12.2003

Автор: Уоллис Дональд Джеймс Стирлинг

МПК: A01D 34/30

Метки: жатки, привод, механизма, режущего

Формула / Реферат:

Изобретение относится к сельскохозяйственному машиностроению, а именно к приводам режущих механизмов жатки. Устранение вибрации эксцентрика и обеспечение возможности изменения длины хода ножа жатки для улучшения чистоты скашивания достигается тем, что в приводе режущего механизма жатки, содержащем вал с эксцентриком и шатуном, согласно изобретению, эксцентрик имеет резьбовое отверстие для установки на валу, с направлением нарезки резьбы,...

Номер предварительного патента: 13735

Опубликовано: 15.12.2003

Автор: Уоллис Дональд Джеймс Стирлинг

МПК: A01D 34/30

Метки: жатки, механизма, привода, режущего, стол

Формула / Реферат:

Изобретение относится к сельскохозяйственному машиностроению, в частности к приводам режущих механизмов жаток. Исключение демонтажа деталей при замене вертикального вала и осуществление замены вала без его разборки достигается тем, что в столе привода режущего механизма жатки для крепления опоры вертикального вала, согласно изобретению, выполнен паз, в котором закреплена опора вала с возможностью его установки и съема без разборки.

Номер предварительного патента: 13092

Опубликовано: 16.06.2003

Авторы: Маселов Серик Ибраевич, Ким Валерий Михайлович, Грибенко Вячеслав Алексеевич, Иорданская Раиса Васильевна, Жилкайдаров Айтжан Жумабекович

МПК: A01D 34/30

Метки: прицепной, валковой, аппарата, устройство, режущего, жатки, привода

Формула / Реферат:

Изобретение относится к устройству привода режущего аппарата прицепной валковой жатки. Для обеспечения компактности жатки и универсальности ее применения в устройстве привода режущего аппарата прицепной валковой жатки, включающем вал кривошипа, кривошип, шатун, коромысло, кинематически связанное с головкой ножевого полотна, согласно изобретению, вал кривошипа установлен вертикально, а коромысло выполнено в виде одноплечего рычага, на котором...

Номер предварительного патента: 6333

Опубликовано: 15.07.1998

Автор: Адильшеев Ануарбек Суйнбекович

МПК: A01D 34/30

Метки: привода, машины, механизм, уборочной, аппарата, режущего

Формула / Реферат:

Изобретение относится к сельскохозяйственному машиностроению.Повышение надежности рамы и улучшение условий работы оператора достигается тем, что механизм привода режущего аппарата уборочной машины, выполненный в виде замкнутого контура, содержит связанный с рамой машины пальцевый брус, нож, гибкую тягу, соединенную с концевыми частями ножа, выполненную в зонах изгиба замкнутого контура в виде двуплечих рычагов и связанную с кривошипом приводного...
