Привод режущего аппарата жатки

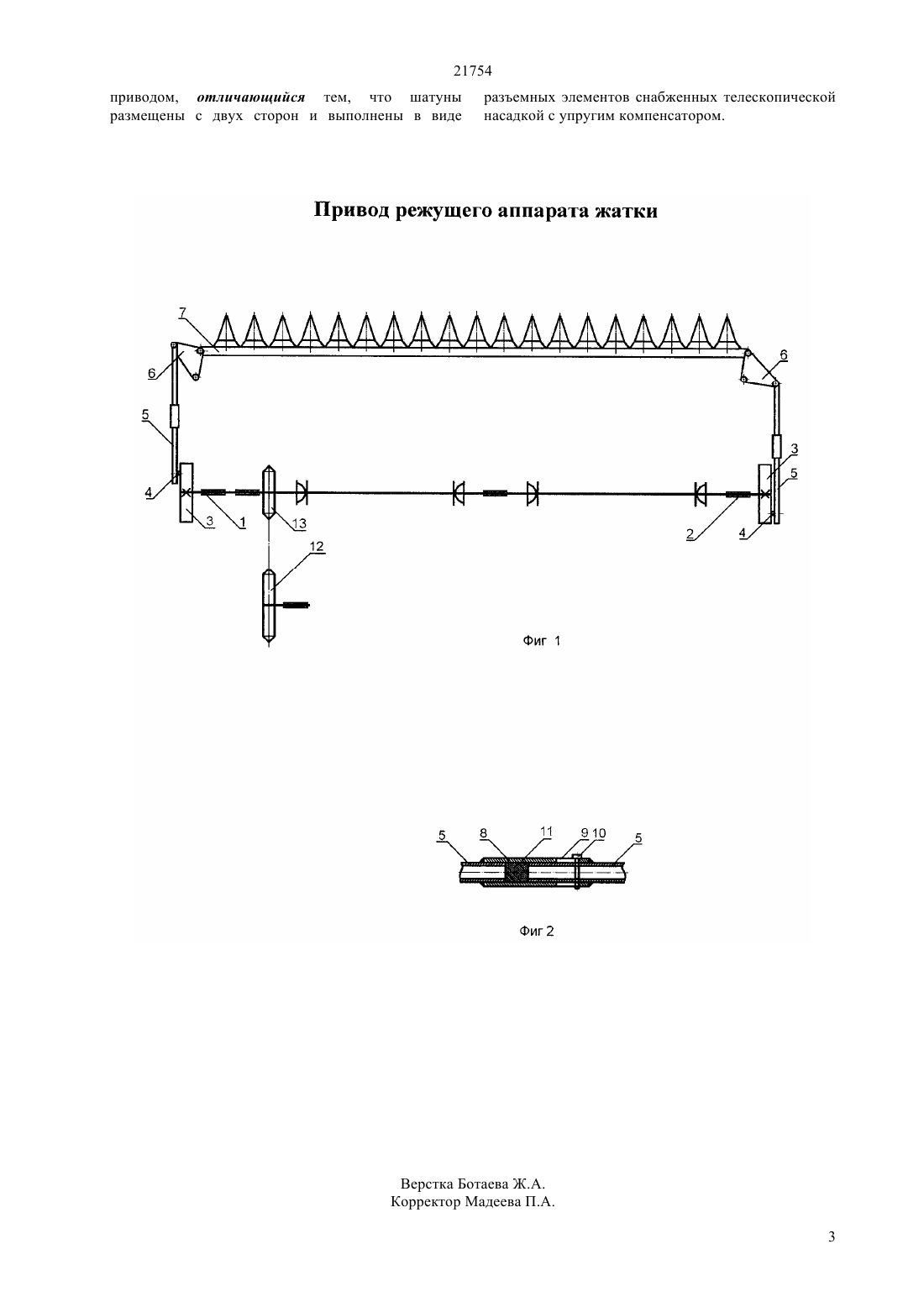

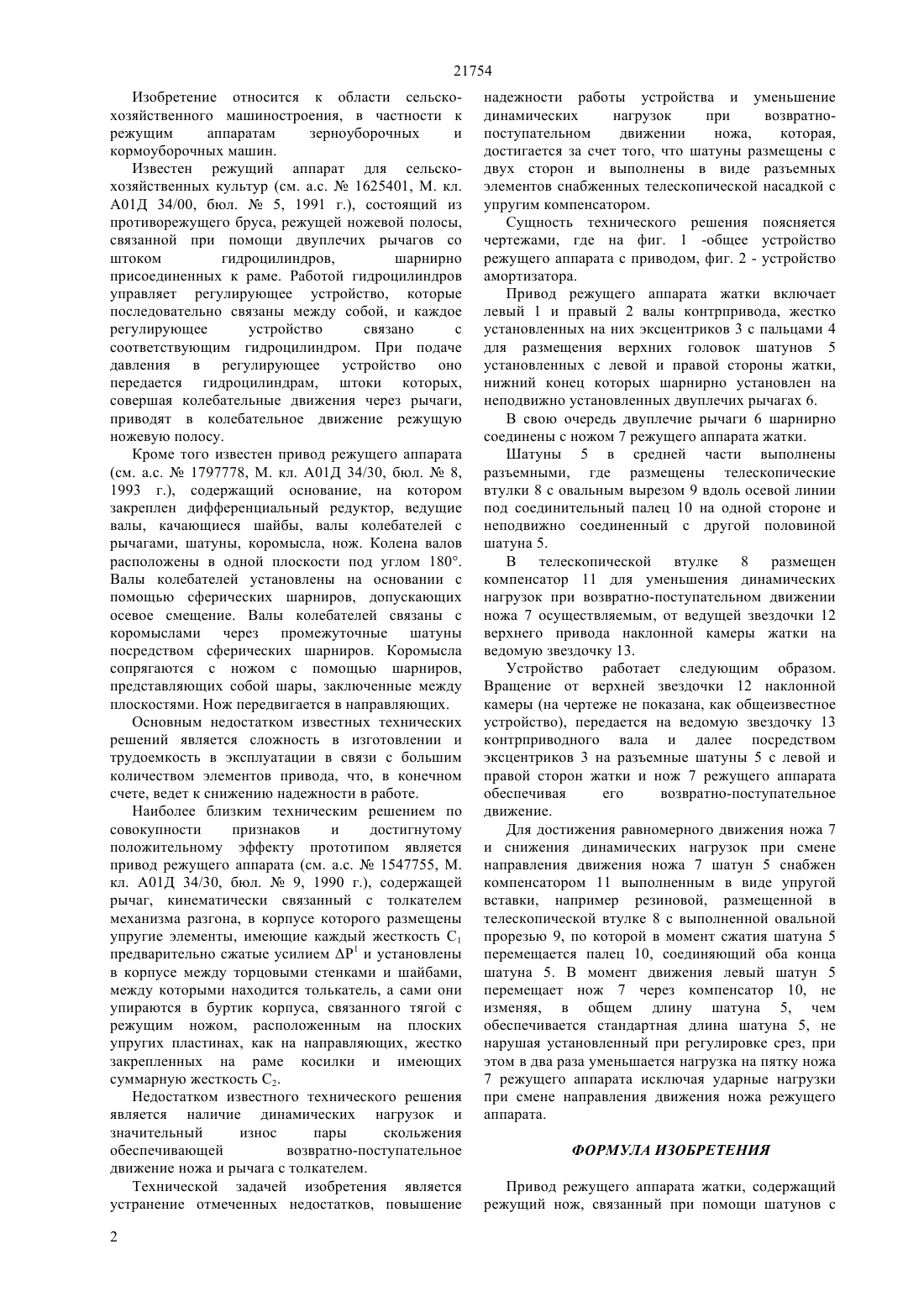

(51) А 01 34/30 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технической задачей изобретения является устранение отмеченных недостатков, повышение надежности работы устройства и уменьшение динамических нагрузок при возвратнопоступательном движении ножа,которая достигается за счет того, что шатуны 5 размещены с двух сторон и выполнены в виде разъемных элементов снабженных телескопической насадкой 8 с упругим компенсатором 11. Подобное выполнение устройства позволяет, в общем, повысить надежность в работе и снизить динамические нагрузки при возвратнопоступательном движении ножа.(72) Абилжан улы Токтар Заичко Григорий Анатольевич Приходько Александр Еремеевич Абилжанов Данияр Токтарович(73) Акционерное общество Казахский агротехнический университет им. С. Сейфуллина(54) ПРИВОД РЕЖУЩЕГО АППАРАТА ЖАТКИ(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к режущим аппаратам зерноуборочных и кормоуборочных машин. 21754 Изобретение относится к области сельскохозяйственного машиностроения, в частности к режущим аппаратам зерноуборочных и кормоуборочных машин. Известен режущий аппарат для сельскохозяйственных культур (см. а.с.1625401, М. кл. А 01 Д 34/00, бюл.5, 1991 г.), состоящий из противорежущего бруса, режущей ножевой полосы,связанной при помощи двуплечих рычагов со штоком гидроцилиндров,шарнирно присоединенных к раме. Работой гидроцилиндров управляет регулирующее устройство, которые последовательно связаны между собой, и каждое регулирующее устройство связано с соответствующим гидроцилиндром. При подаче давления в регулирующее устройство оно передается гидроцилиндрам, штоки которых,совершая колебательные движения через рычаги,приводят в колебательное движение режущую ножевую полосу. Кроме того известен привод режущего аппарата(см. а.с.1797778, М. кл. А 01 Д 34/30, бюл.8,1993 г.), содержащий основание, на котором закреплен дифференциальный редуктор, ведущие валы, качающиеся шайбы, валы колебателей с рычагами, шатуны, коромысла, нож. Колена валов расположены в одной плоскости под углом 180. Валы колебателей установлены на основании с помощью сферических шарниров, допускающих осевое смещение. Валы колебателей связаны с коромыслами через промежуточные шатуны посредством сферических шарниров. Коромысла сопрягаются с ножом с помощью шарниров,представляющих собой шары, заключенные между плоскостями. Нож передвигается в направляющих. Основным недостатком известных технических решений является сложность в изготовлении и трудоемкость в эксплуатации в связи с большим количеством элементов привода, что, в конечном счете, ведет к снижению надежности в работе. Наиболее близким техническим решением по совокупности признаков и достигнутому положительному эффекту прототипом является привод режущего аппарата (см. а.с.1547755, М. кл. А 01 Д 34/30, бюл.9, 1990 г.), содержащей рычаг, кинематически связанный с толкателем механизма разгона, в корпусе которого размещены упругие элементы, имеющие каждый жесткость С 1 предварительно сжатые усилием Р 1 и установлены в корпусе между торцовыми стенками и шайбами,между которыми находится толькатель, а сами они упираются в буртик корпуса, связанного тягой с режущим ножом, расположенным на плоских упругих пластинах, как на направляющих, жестко закрепленных на раме косилки и имеющих суммарную жесткость С 2. Недостатком известного технического решения является наличие динамических нагрузок и значительный износ пары скольжения обеспечивающей возвратно-поступательное движение ножа и рычага с толкателем. Технической задачей изобретения является устранение отмеченных недостатков, повышение 2 надежности работы устройства и уменьшение динамических нагрузок при возвратнопоступательном движении ножа,которая,достигается за счет того, что шатуны размещены с двух сторон и выполнены в виде разъемных элементов снабженных телескопической насадкой с упругим компенсатором. Сущность технического решения поясняется чертежами, где на фиг. 1 -общее устройство режущего аппарата с приводом, фиг. 2 - устройство амортизатора. Привод режущего аппарата жатки включает левый 1 и правый 2 валы контрпривода, жестко установленных на них эксцентриков 3 с пальцами 4 для размещения верхних головок шатунов 5 установленных с левой и правой стороны жатки,нижний конец которых шарнирно установлен на неподвижно установленных двуплечих рычагах 6. В свою очередь двуплечие рычаги 6 шарнирно соединены с ножом 7 режущего аппарата жатки. Шатуны 5 в средней части выполнены разъемными, где размещены телескопические втулки 8 с овальным вырезом 9 вдоль осевой линии под соединительный палец 10 на одной стороне и неподвижно соединенный с другой половиной шатуна 5. В телескопической втулке 8 размещен компенсатор 11 для уменьшения динамических нагрузок при возвратно-поступательном движении ножа 7 осуществляемым, от ведущей звездочки 12 верхнего привода наклонной камеры жатки на ведомую звездочку 13. Устройство работает следующим образом. Вращение от верхней звездочки 12 наклонной камеры (на чертеже не показана, как общеизвестное устройство), передается на ведомую звездочку 13 контрприводного вала и далее посредством эксцентриков 3 на разъемные шатуны 5 с левой и правой сторон жатки и нож 7 режущего аппарата обеспечивая его возвратно-поступательное движение. Для достижения равномерного движения ножа 7 и снижения динамических нагрузок при смене направления движения ножа 7 шатун 5 снабжен компенсатором 11 выполненным в виде упругой вставки, например резиновой, размещенной в телескопической втулке 8 с выполненной овальной прорезью 9, по которой в момент сжатия шатуна 5 перемещается палец 10, соединяющий оба конца шатуна 5. В момент движения левый шатун 5 перемещает нож 7 через компенсатор 10, не изменяя, в общем длину шатуна 5, чем обеспечивается стандартная длина шатуна 5, не нарушая установленный при регулировке срез, при этом в два раза уменьшается нагрузка на пятку ножа 7 режущего аппарата исключая ударные нагрузки при смене направления движения ножа режущего аппарата. ФОРМУЛА ИЗОБРЕТЕНИЯ Привод режущего аппарата жатки, содержащий режущий нож, связанный при помощи шатунов с 21754 приводом, отличающийся тем, что шатуны размещены с двух сторон и выполнены в виде разъемных элементов снабженных телескопической насадкой с упругим компенсатором.
