Механизм привода режущего аппарата косилки и жатки

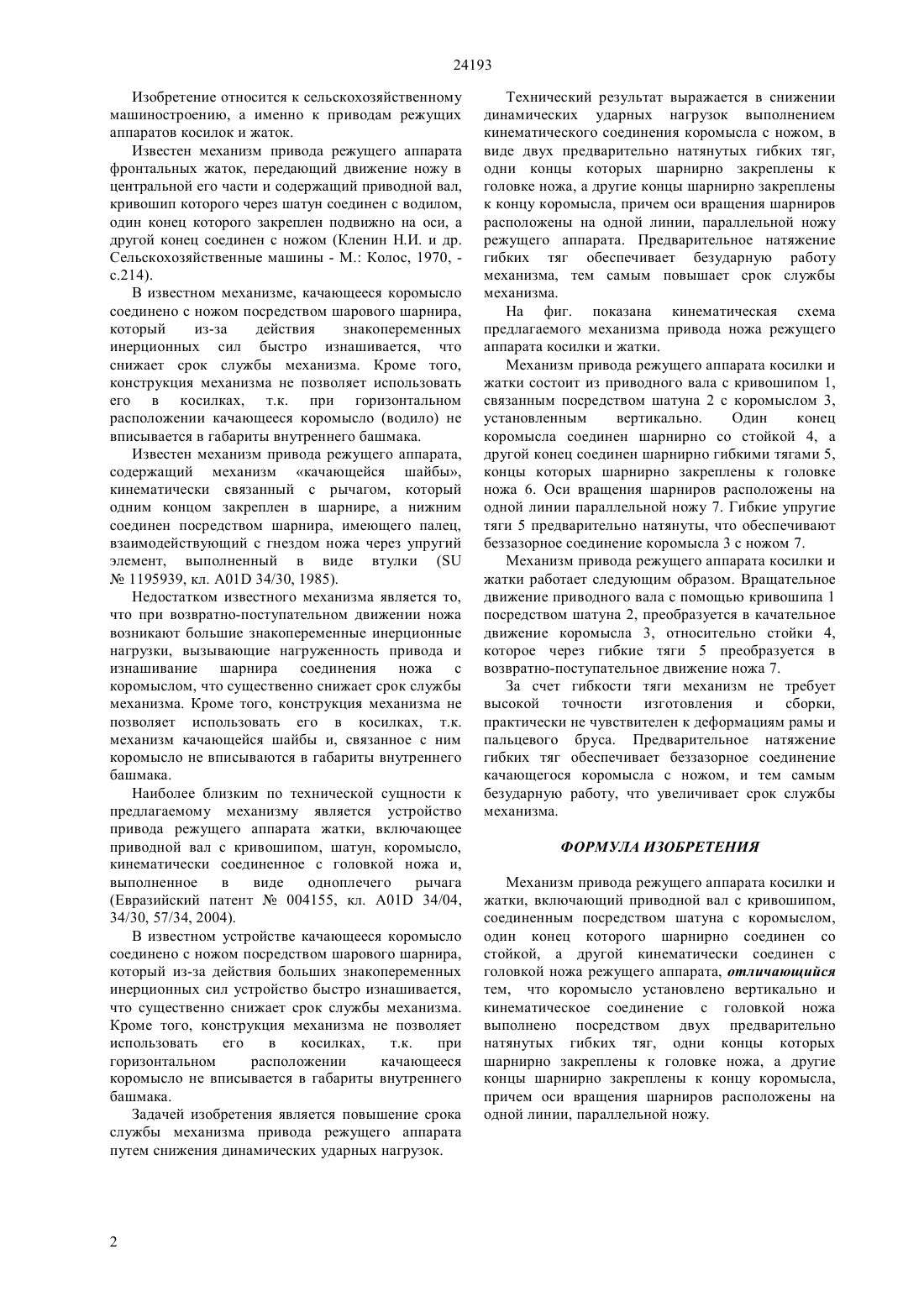

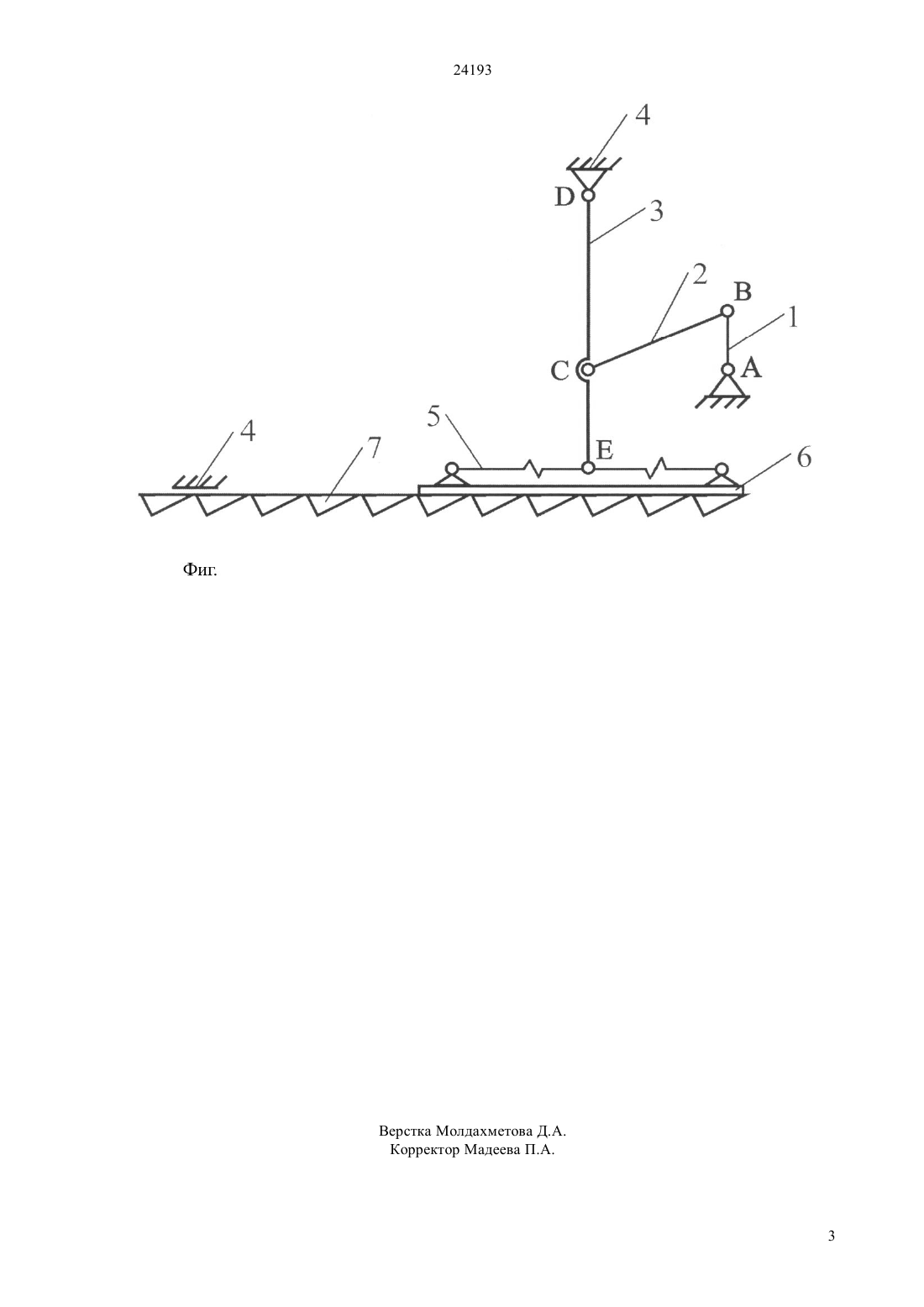

(51) 01 34/30 (2010.01) 01 34/33 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Механизм привода ножа режущего аппарата косилки и жатки содержит приводной вал,кривошип которого посредством шатуна соединен с коромыслом, один конец которого шарнирно соединен со стойкой, а другой кинематически соединен с ножом режущего аппарата. Согласно изобретению, коромысло установлено вертикально и кинематическое соединение с ножом выполнено посредством двух предварительно натянутых гибких тяг, одни концы которых шарнирно закреплены к головке ножа, а другие концы шарнирно закреплены к концу коромысла,причем оси вращения шарниров расположены на одной линии, параллельной ножу.(76) Адильшеев Ануарбек Суйнбекович Жортуылов Омирсерик Жортуылович(54) МЕХАНИЗМ ПРИВОДА РЕЖУЩЕГО АППАРАТА КОСИЛКИ И ЖАТКИ(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к приводам режущих аппаратов косилок и жаток. Технический результат,создаваемый изобретением,заключается в повышении надежности работы и срока службы механизма. 24193 Изобретение относится к сельскохозяйственному машиностроению, а именно к приводам режущих аппаратов косилок и жаток. Известен механизм привода режущего аппарата фронтальных жаток, передающий движение ножу в центральной его части и содержащий приводной вал,кривошип которого через шатун соединен с водилом,один конец которого закреплен подвижно на оси, а другой конец соединен с ножом (Кленин Н.И. и др. Сельскохозяйственные машины - М. Колос, 1970, с.214). В известном механизме, качающееся коромысло соединено с ножом посредством шарового шарнира,который из-за действия знакопеременных инерционных сил быстро изнашивается, что снижает срок службы механизма. Кроме того,конструкция механизма не позволяет использовать его в косилках, т.к. при горизонтальном расположении качающееся коромысло (водило) не вписывается в габариты внутреннего башмака. Известен механизм привода режущего аппарата,содержащий механизм качающейся шайбы,кинематически связанный с рычагом, который одним концом закреплен в шарнире, а нижним соединен посредством шарнира, имеющего палец,взаимодействующий с гнездом ножа через упругий элемент, выполненный в виде втулки (1195939, кл. 01 34/30, 1985). Недостатком известного механизма является то,что при возвратно-поступательном движении ножа возникают большие знакопеременные инерционные нагрузки, вызывающие нагруженность привода и изнашивание шарнира соединения ножа с коромыслом, что существенно снижает срок службы механизма. Кроме того, конструкция механизма не позволяет использовать его в косилках, т.к. механизм качающейся шайбы и, связанное с ним коромысло не вписываются в габариты внутреннего башмака. Наиболее близким по технической сущности к предлагаемому механизму является устройство привода режущего аппарата жатки, включающее приводной вал с кривошипом, шатун, коромысло,кинематически соединенное с головкой ножа и,выполненное в виде одноплечего рычага(Евразийский патент 004155, кл. 01 34/04,34/30, 57/34, 2004). В известном устройстве качающееся коромысло соединено с ножом посредством шарового шарнира,который из-за действия больших знакопеременных инерционных сил устройство быстро изнашивается,что существенно снижает срок службы механизма. Кроме того, конструкция механизма не позволяет использовать его в косилках,т.к. при горизонтальном расположении качающееся коромысло не вписывается в габариты внутреннего башмака. Задачей изобретения является повышение срока службы механизма привода режущего аппарата путем снижения динамических ударных нагрузок. Технический результат выражается в снижении динамических ударных нагрузок выполнением кинематического соединения коромысла с ножом, в виде двух предварительно натянутых гибких тяг,одни концы которых шарнирно закреплены к головке ножа, а другие концы шарнирно закреплены к концу коромысла, причем оси вращения шарниров расположены на одной линии, параллельной ножу режущего аппарата. Предварительное натяжение гибких тяг обеспечивает безударную работу механизма, тем самым повышает срок службы механизма. На фиг. показана кинематическая схема предлагаемого механизма привода ножа режущего аппарата косилки и жатки. Механизм привода режущего аппарата косилки и жатки состоит из приводного вала с кривошипом 1,связанным посредством шатуна 2 с коромыслом 3,установленным вертикально. Один конец коромысла соединен шарнирно со стойкой 4, а другой конец соединен шарнирно гибкими тягами 5,концы которых шарнирно закреплены к головке ножа 6. Оси вращения шарниров расположены на одной линии параллельной ножу 7. Гибкие упругие тяги 5 предварительно натянуты, что обеспечивают беззазорное соединение коромысла 3 с ножом 7. Механизм привода режущего аппарата косилки и жатки работает следующим образом. Вращательное движение приводного вала с помощью кривошипа 1 посредством шатуна 2, преобразуется в качательное движение коромысла 3, относительно стойки 4,которое через гибкие тяги 5 преобразуется в возвратно-поступательное движение ножа 7. За счет гибкости тяги механизм не требует высокой точности изготовления и сборки,практически не чувствителен к деформациям рамы и пальцевого бруса. Предварительное натяжение гибких тяг обеспечивает беззазорное соединение качающегося коромысла с ножом, и тем самым безударную работу, что увеличивает срок службы механизма. ФОРМУЛА ИЗОБРЕТЕНИЯ Механизм привода режущего аппарата косилки и жатки, включающий приводной вал с кривошипом,соединенным посредством шатуна с коромыслом,один конец которого шарнирно соединен со стойкой, а другой кинематически соединен с головкой ножа режущего аппарата, отличающийся тем, что коромысло установлено вертикально и кинематическое соединение с головкой ножа выполнено посредством двух предварительно натянутых гибких тяг, одни концы которых шарнирно закреплены к головке ножа, а другие концы шарнирно закреплены к концу коромысла,причем оси вращения шарниров расположены на одной линии, параллельной ножу.
