Пневмотранспортное устройство для сеносоломистых материалов

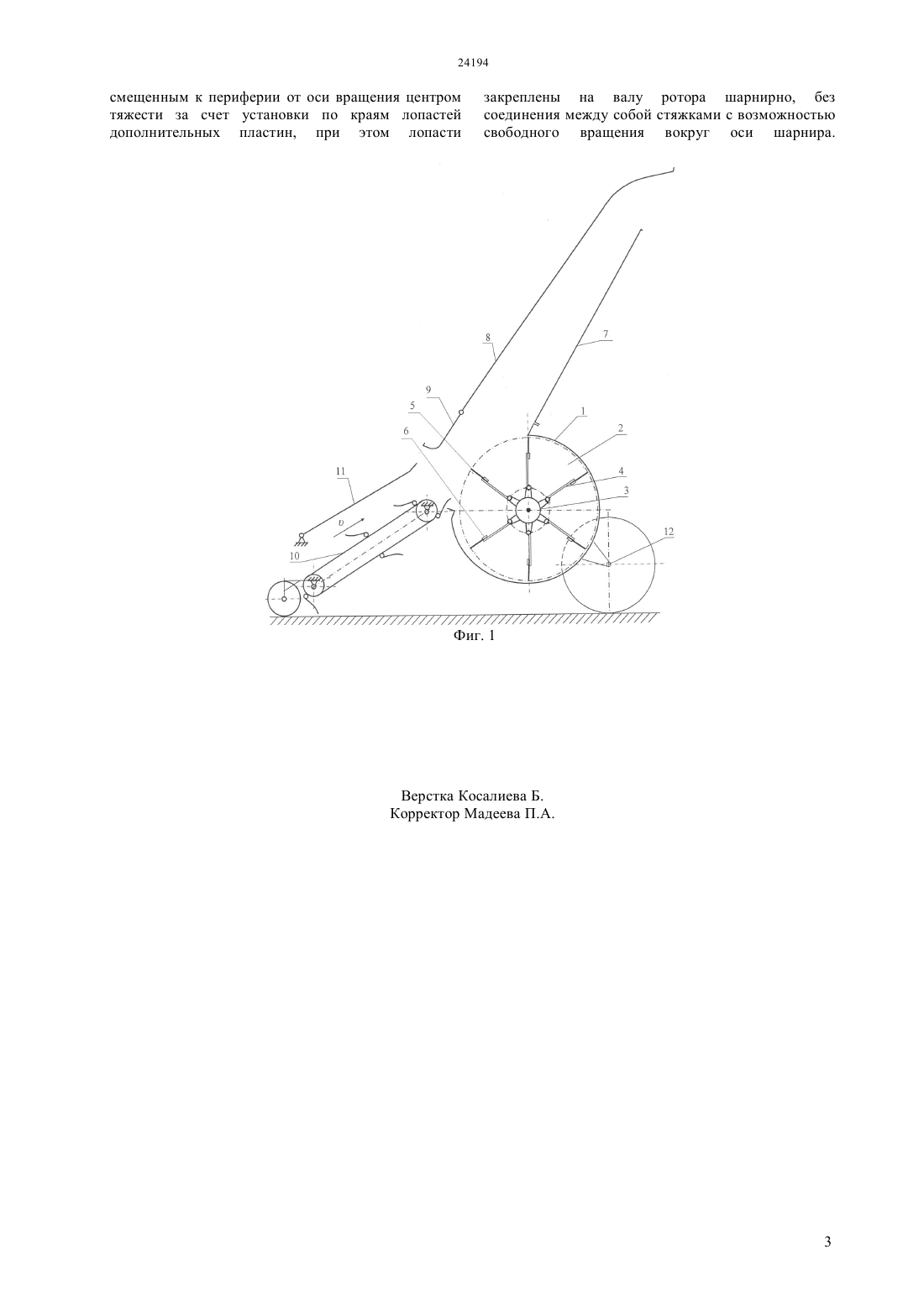

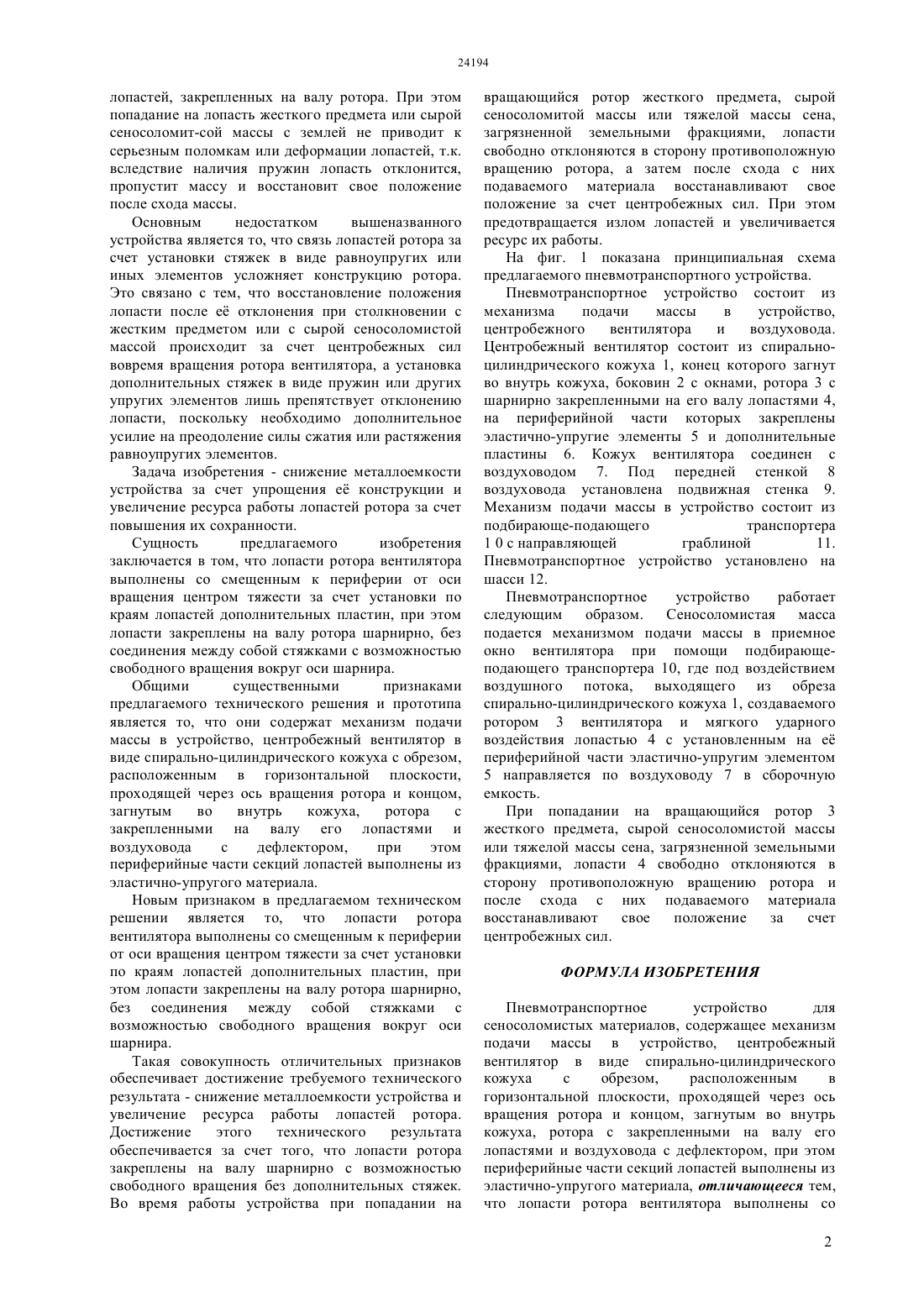

(51) 01 87/10 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при транспортировании сеносоломистых материалов. Известны пневмотранспортные устройства(А.с. СССР 1304779, кл. 01 87/10, бюл.15,опубл. 23.04.1987 г. А.С. СССР 1409152 кл. 01 87/10, бюл.26, опубл. 15.07.1988 г. А.С. СССР 1487846 кл. 01 87/10, бюл.23, опубл. 23.06.1989 г.),(Воробьев А.П. и др. Пневмотранспортные установки. Л. Машиностроение, 1969 г, С. 56), однако они сложны по устройству и не обеспечивают высокой технологической надежности процесса пневмотранспортирования, так как выходящий из обреза спирального кожуха вентилятора воздушный поток имеет горизонтальную составляющую ,направленную против направления движения вводимой массы в воздушный поток устройства. воздуховода с дефлектором,при этом периферийные части секций лопастей выполнены из эластично-упругого материала. Сущность предлагаемого изобретения заключается в том, что лопасти ротора вентилятора выполнены со смещенным к периферии от оси вращения центром тяжести за счет установки по краям лопастей дополнительных пластин, при этом лопасти закреплены на валу ротора шарнирно, без соединения между собой стяжками с возможностью свободного вращения вокруг оси шарнира. Технический результат снижение металлоемкости устройства и увеличение ресурса работы лопастей ротора. Достижение этого технического результата обеспечивается за счет того, что лопасти ротора закреплены на валу шарнирно с возможностью свободного вращения без дополнительных стяжек. При попадании на вращающийся ротор жесткого предмета, сырой сено-соломистой массы или тяжелой массы сена,загрязненной земельными фракциями, лопасти свободно отклоняются в сторону противоположную вращению ротора, а затем после схода с них подаваемого материала восстанавливают свое положение за счет центробежных сил. При этом предотвращается излом лопастей и увеличивается ресурс их работы. Известно также пневмотранспортное устройство для сеносоломистых материалов (Предварительный патент 17304 кл. 01 87/10, бюл.5,опубл. 15.05.2006 г.), содержащее механизм подачи массы в устройство центробежный вентилятор в виде спирально-цилиндрического кожуха с обрезом,расположенным в горизонтальной плоскости,проходящей через ось вращения ротора и концом,загнутым во внутрь кожуха ротор с закрепленными на валу его лопастями и воздуховода с дефлектором,при этом периферийные части секций лопастей выполнены из эластично-упругого материала. В данном устройстве части секций лопастей связаны между собой стяжками в виде равноупругих элементов(пружин). Такое конструктивное выполнение устройства обеспечивает отклонение лопасти через систему более чувствительных к воздействиям на лопасть равноупругих элементов,уменьшающих степень влияния на угол отклонения(72) Бобков Сергей Иванович Полищук Юрий Владимирович Дерепаскин Алексей Иванович Бинюков Юрий Викторович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(54) ПНЕВМОТРАНСПОРТНОЕ УСТРОЙСТВО ДЛЯ СЕНОСОЛОМИСТЫХ МАТЕРИАЛОВ(57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для транспортирования сеносоломистых материалов. Пневмотранспортное устройство состоит из механизма подачи массы в устройство,центробежного вентилятора в виде спиральноцилиндрического кожуха с обрезом,расположенного в горизонтальной плоскости,проходящего через ось вращения ротора и концом,загнутым во внутрь кожуха,ротора с закрепленными на валу его лопастями и лопастей, закрепленных на валу ротора. При этом попадание на лопасть жесткого предмета или сырой сеносоломит-сой массы с землей не приводит к серьезным поломкам или деформации лопастей, т.к. вследствие наличия пружин лопасть отклонится,пропустит массу и восстановит свое положение после схода массы. Основным недостатком вышеназванного устройства является то, что связь лопастей ротора за счет установки стяжек в виде равноупругих или иных элементов усложняет конструкцию ротора. Это связано с тем, что восстановление положения лопасти после е отклонения при столкновении с жестким предметом или с сырой сеносоломистой массой происходит за счет центробежных сил вовремя вращения ротора вентилятора, а установка дополнительных стяжек в виде пружин или других упругих элементов лишь препятствует отклонению лопасти, поскольку необходимо дополнительное усилие на преодоление силы сжатия или растяжения равноупругих элементов. Задача изобретения - снижение металлоемкости устройства за счет упрощения е конструкции и увеличение ресурса работы лопастей ротора за счет повышения их сохранности. Сущность предлагаемого изобретения заключается в том, что лопасти ротора вентилятора выполнены со смещенным к периферии от оси вращения центром тяжести за счет установки по краям лопастей дополнительных пластин, при этом лопасти закреплены на валу ротора шарнирно, без соединения между собой стяжками с возможностью свободного вращения вокруг оси шарнира. Общими существенными признаками предлагаемого технического решения и прототипа является то, что они содержат механизм подачи массы в устройство, центробежный вентилятор в виде спирально-цилиндрического кожуха с обрезом,расположенным в горизонтальной плоскости,проходящей через ось вращения ротора и концом,загнутым во внутрь кожуха,ротора с закрепленными на валу его лопастями и воздуховода с дефлектором,при этом периферийные части секций лопастей выполнены из эластично-упругого материала. Новым признаком в предлагаемом техническом решении является то, что лопасти ротора вентилятора выполнены со смещенным к периферии от оси вращения центром тяжести за счет установки по краям лопастей дополнительных пластин, при этом лопасти закреплены на валу ротора шарнирно,без соединения между собой стяжками с возможностью свободного вращения вокруг оси шарнира. Такая совокупность отличительных признаков обеспечивает достижение требуемого технического результата - снижение металлоемкости устройства и увеличение ресурса работы лопастей ротора. Достижение этого технического результата обеспечивается за счет того, что лопасти ротора закреплены на валу шарнирно с возможностью свободного вращения без дополнительных стяжек. Во время работы устройства при попадании на вращающийся ротор жесткого предмета, сырой сеносоломитой массы или тяжелой массы сена,загрязненной земельными фракциями, лопасти свободно отклоняются в сторону противоположную вращению ротора, а затем после схода с них подаваемого материала восстанавливают свое положение за счет центробежных сил. При этом предотвращается излом лопастей и увеличивается ресурс их работы. На фиг. 1 показана принципиальная схема предлагаемого пневмотранспортного устройства. Пневмотранспортное устройство состоит из механизма подачи массы в устройство,центробежного вентилятора и воздуховода. Центробежный вентилятор состоит из спиральноцилиндрического кожуха 1, конец которого загнут во внутрь кожуха, боковин 2 с окнами, ротора 3 с шарнирно закрепленными на его валу лопастями 4,на периферийной части которых закреплены эластично-упругие элементы 5 и дополнительные пластины 6. Кожух вентилятора соединен с воздуховодом 7. Под передней стенкой 8 воздуховода установлена подвижная стенка 9. Механизм подачи массы в устройство состоит из подбирающе-подающего транспортера 1 0 с направляющей граблиной 11. Пневмотранспортное устройство установлено на шасси 12. Пневмотранспортное устройство работает следующим образом. Сеносоломистая масса подается механизмом подачи массы в приемное окно вентилятора при помощи подбирающеподающего транспортера 10, где под воздействием воздушного потока, выходящего из обреза спирально-цилиндрического кожуха 1, создаваемого ротором 3 вентилятора и мягкого ударного воздействия лопастью 4 с установленным на е периферийной части эластично-упругим элементом 5 направляется по воздуховоду 7 в сборочную емкость. При попадании на вращающийся ротор 3 жесткого предмета, сырой сеносоломистой массы или тяжелой массы сена, загрязненной земельными фракциями, лопасти 4 свободно отклоняются в сторону противоположную вращению ротора и после схода с них подаваемого материала восстанавливают свое положение за счет центробежных сил. ФОРМУЛА ИЗОБРЕТЕНИЯ Пневмотранспортное устройство для сеносоломистых материалов, содержащее механизм подачи массы в устройство, центробежный вентилятор в виде спирально-цилиндрического кожуха с обрезом,расположенным в горизонтальной плоскости, проходящей через ось вращения ротора и концом, загнутым во внутрь кожуха, ротора с закрепленными на валу его лопастями и воздуховода с дефлектором, при этом периферийные части секций лопастей выполнены из эластично-упругого материала, отличающееся тем,что лопасти ротора вентилятора выполнены со 2 смещенным к периферии от оси вращения центром тяжести за счет установки по краям лопастей дополнительных пластин, при этом лопасти закреплены на валу ротора шарнирно, без соединения между собой стяжками с возможностью свободного вращения вокруг оси шарнира.
