Горизонтальный распределитель сыпучих материалов для пневматической или комбинированной пневмомеханической высевающих систем широкозахватных посевных машин.

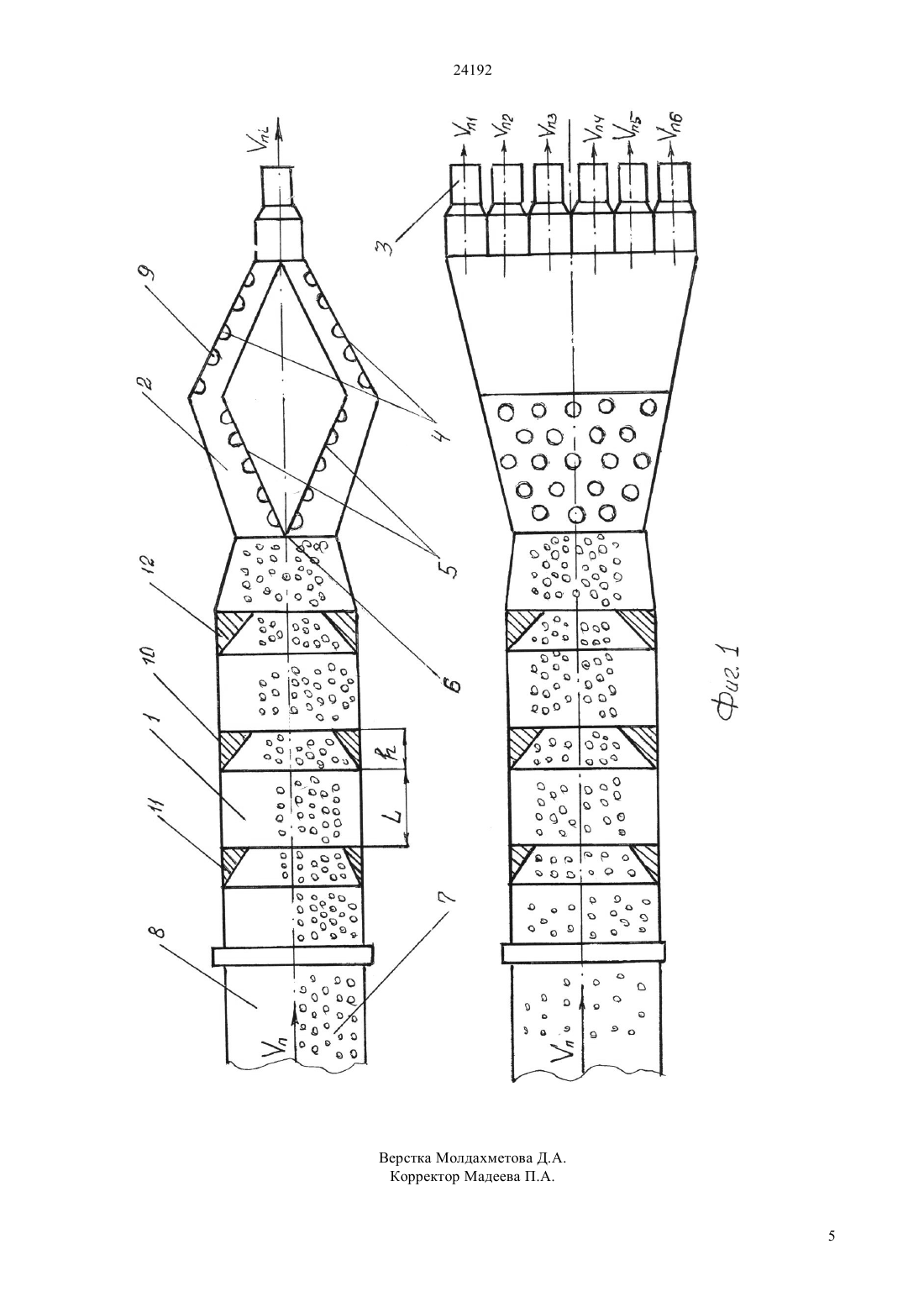

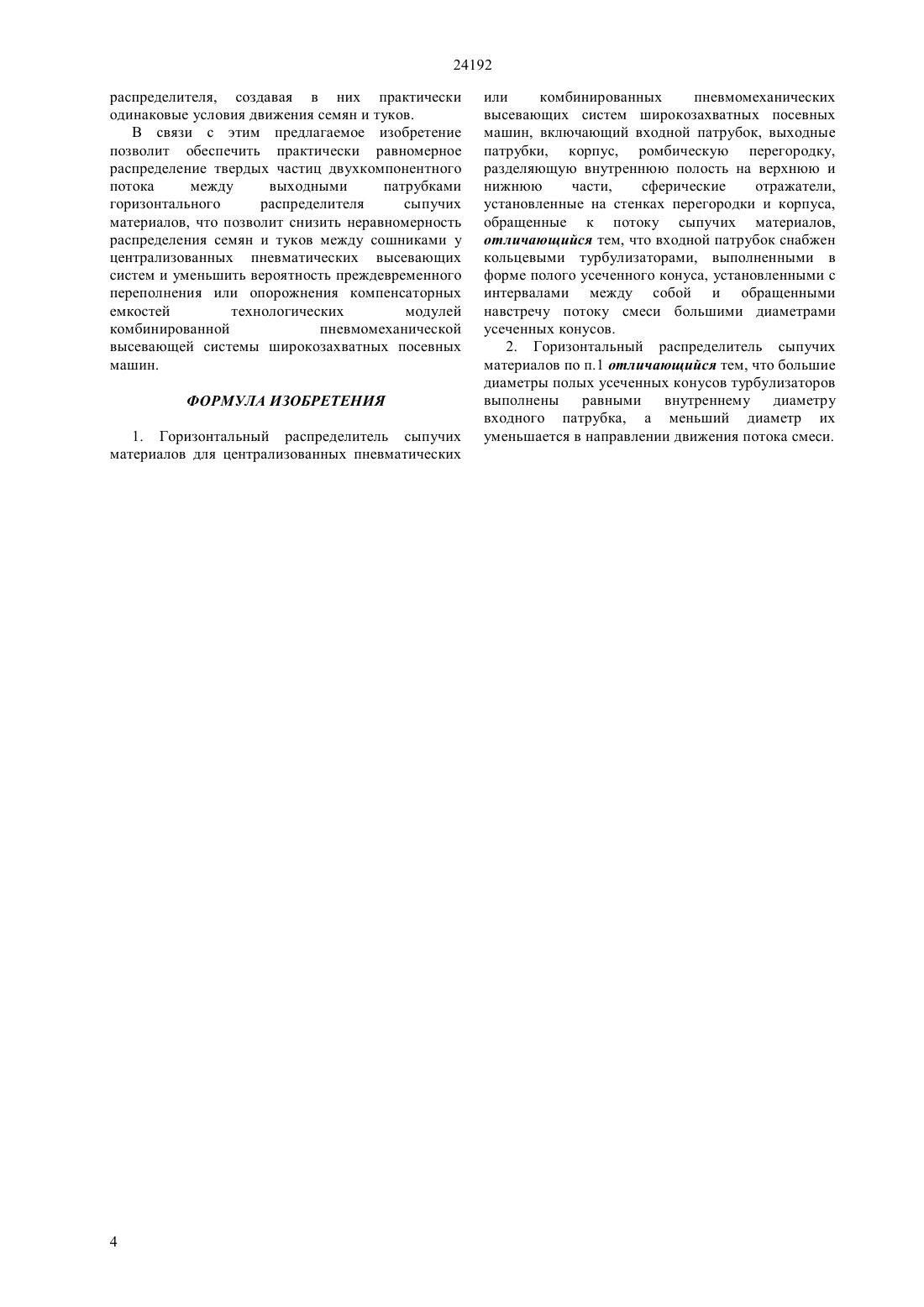

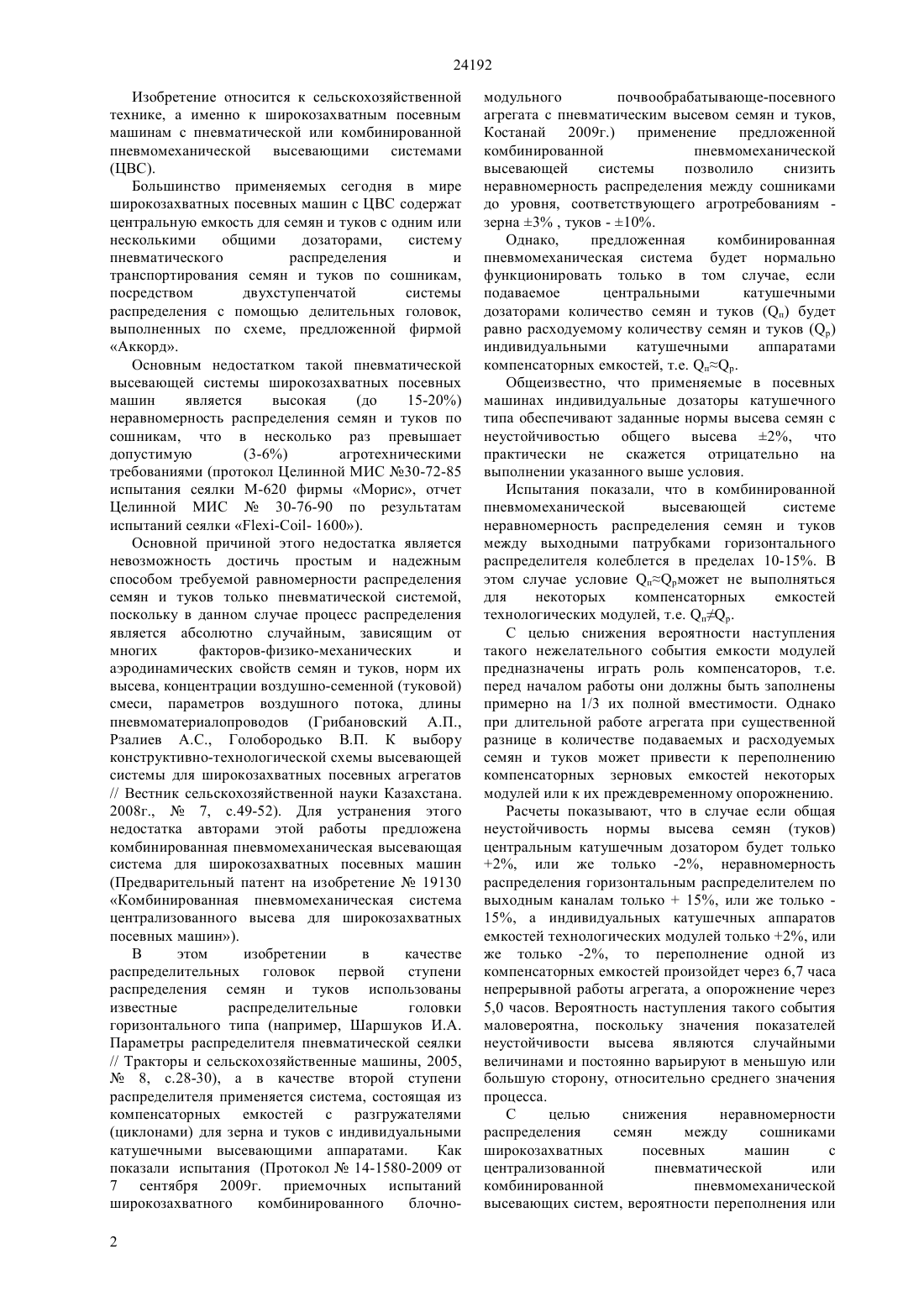

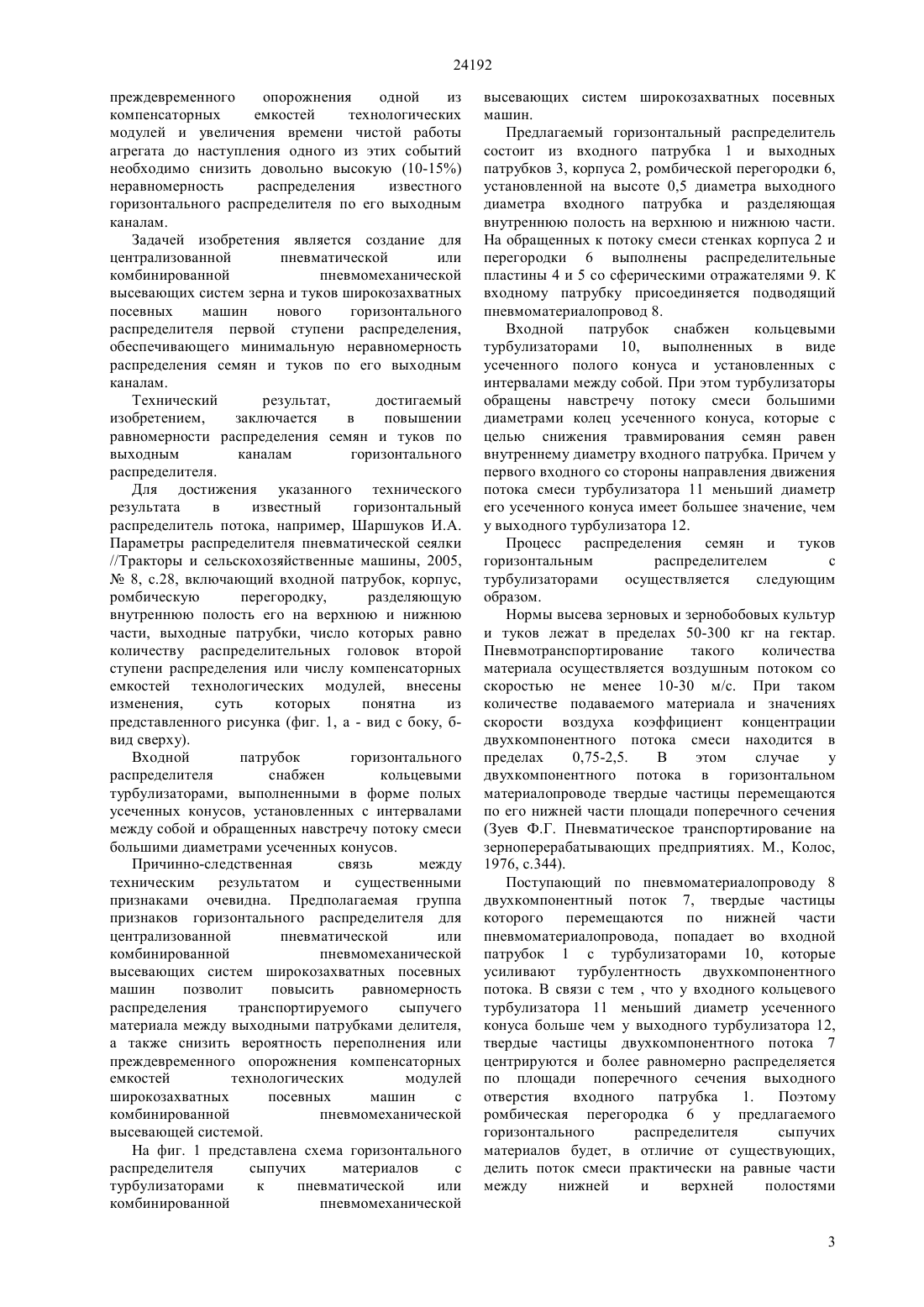

(51) 01 15/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ модулей посевных машин с комбинированной пневмомеханической высевающей системой. Горизонтальный распределитель сыпучих материалов для пневматической или комбинированной пневмомеханической высевающих систем широкозахватных посевных машин включает корпус 2, входной патрубок 1,снабженный турбулизатором 10 и соединенный с пневмоматериало-проводом 8 для подачи в распределитель двухкомпонентной смеси 7. Турбулизаторы выполнены в виде кольцевых усеченных полых конусов, установлены с интервалами между собой и обращены большими внутренними диаметрами усеченных полых конусов навстречу потоку смеси. Больший диаметр усеченных конусов равен внутреннему диаметру входного патрубка. Внутренний диаметр усеченного полого конуса входного турбулизатора 11 имеет больший диаметр по сравнению с выходным турбулизатором 12. На выходе из входного патрубка установлена на высоте 0,5 его диаметра ромбическая перегородка 6,разделяющая внутреннюю полость распределителя на верхнюю и нижнюю части. На обращенных к потоку смеси стенках корпуса 2 и перегородки 6 установлены распределительные пластины 4 и 5 со сферическими отражателями 9. Количество выходных патрубков 3 горизонтального распределителя принимается равным числу головок второй ступени распределения пневматической высевающей системы или равным количеству компенсаторных емкостей технологических модулей комбинированной пневмомеханической высевающей системы.(72) Грибановский Анатолий Павлович Рзалиев Аскар Сапашевич Голобородько Валерия Павловна Чирков Александр Григорьевич Ялгасов Ниетула Мусинович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(56) Шаршуков И.А. Параметры распределителя пневматической сеялки(54) ГОРИЗОНТАЛЬНЫЙ РАСПРЕДЕЛИТЕЛЬ СЫПУЧИХ МАТЕРИАЛОВ ДЛЯ ПНЕВМАТИЧЕСКОЙ ИЛИ КОМБИНИРОВАННОЙ ПНЕВМОМЕХАНИЧЕСКОЙ ВЫСЕВАЮЩИХ СИСТЕМ ШИРОКОЗАХВАТНЫХ ПОСЕВНЫХ МАШИН.(57) Изобретение относится к сельскохозяйственной технике, а именно к широкозахватным посевным машинам с централизованной пневматической или комбинированной пневмомеханической высевающими системами (ЦВС). Технический результат,достигаемый изобретением,заключается в повышении равномерности распределения транспортируемого сыпучего материала между выходными патрубками горизонтального распределителя пневматической высевающей системы, снижении вероятности переполнения или преждевременного опорожнения компенсаторных емкостей технологических 24192 Изобретение относится к сельскохозяйственной технике, а именно к широкозахватным посевным машинам с пневматической или комбинированной пневмомеханической высевающими системами(ЦВС). Большинство применяемых сегодня в мире широкозахватных посевных машин с ЦВС содержат центральную емкость для семян и туков с одним или несколькими общими дозаторами,систему пневматического распределения и транспортирования семян и туков по сошникам,посредством двухступенчатой системы распределения с помощью делительных головок,выполненных по схеме, предложенной фирмой Аккорд. Основным недостатком такой пневматической высевающей системы широкозахватных посевных машин является высокая(до 15-20) неравномерность распределения семян и туков по сошникам, что в несколько раз превышает допустимую(3-6) агротехническими требованиями (протокол Целинной МИС 30-72-85 испытания сеялки М-620 фирмы Морис, отчет Целинной МИС 30-76-90 по результатам испытаний сеялки 1600). Основной причиной этого недостатка является невозможность достичь простым и надежным способом требуемой равномерности распределения семян и туков только пневматической системой,поскольку в данном случае процесс распределения является абсолютно случайным, зависящим от многих факторов-физико-механических и аэродинамических свойств семян и туков, норм их высева, концентрации воздушно-семенной (туковой) смеси, параметров воздушного потока, длины пневмоматериалопроводов (Грибановский А.П.,Рзалиев А.С., Голобородько В.П. К выбору конструктивно-технологической схемы высевающей системы для широкозахватных посевных агрегатов// Вестник сельскохозяйственной науки Казахстана. 2008 г.,7, с.49-52). Для устранения этого недостатка авторами этой работы предложена комбинированная пневмомеханическая высевающая система для широкозахватных посевных машин(Предварительный патент на изобретение 19130 Комбинированная пневмомеханическая система централизованного высева для широкозахватных посевных машин). В этом изобретении в качестве распределительных головок первой ступени распределения семян и туков использованы известные распределительные головки горизонтального типа (например, Шаршуков И.А. Параметры распределителя пневматической сеялки// Тракторы и сельскохозяйственные машины, 2005, 8, с.28-30), а в качестве второй ступени распределителя применяется система, состоящая из компенсаторных емкостей с разгружателями(циклонами) для зерна и туков с индивидуальными катушечными высевающими аппаратами. Как показали испытания (Протокол 14-1580-2009 от 7 сентября 2009 г. приемочных испытаний широкозахватного комбинированного блочно 2 модульного почвообрабатывающе-посевного агрегата с пневматическим высевом семян и туков,Костанай 2009 г.) применение предложенной комбинированной пневмомеханической высевающей системы позволило снизить неравномерность распределения между сошниками до уровня, соответствующего агротребованиям зерна 3 , туков - 10. Однако,предложенная комбинированная пневмомеханическая система будет нормально функционировать только в том случае, если подаваемое центральными катушечными дозаторами количество семян и туков (п) будет равно расходуемому количеству семян и туков (р) индивидуальными катушечными аппаратами компенсаторных емкостей, т.е. п. Общеизвестно, что применяемые в посевных машинах индивидуальные дозаторы катушечного типа обеспечивают заданные нормы высева семян с неустойчивостью общего высева 2, что практически не скажется отрицательно на выполнении указанного выше условия. Испытания показали, что в комбинированной пневмомеханической высевающей системе неравномерность распределения семян и туков между выходными патрубками горизонтального распределителя колеблется в пределах 10-15. В этом случае условие пможет не выполняться для некоторых компенсаторных емкостей технологических модулей, т.е. п. С целью снижения вероятности наступления такого нежелательного события емкости модулей предназначены играть роль компенсаторов, т.е. перед началом работы они должны быть заполнены примерно на 1/3 их полной вместимости. Однако при длительной работе агрегата при существенной разнице в количестве подаваемых и расходуемых семян и туков может привести к переполнению компенсаторных зерновых емкостей некоторых модулей или к их преждевременному опорожнению. Расчеты показывают, что в случае если общая неустойчивость нормы высева семян (туков) центральным катушечным дозатором будет только 2, или же только -2, неравномерность распределения горизонтальным распределителем по выходным каналам только 15, или же только 15, а индивидуальных катушечных аппаратов емкостей технологических модулей только 2, или же только -2, то переполнение одной из компенсаторных емкостей произойдет через 6,7 часа непрерывной работы агрегата, а опорожнение через 5,0 часов. Вероятность наступления такого события маловероятна, поскольку значения показателей неустойчивости высева являются случайными величинами и постоянно варьируют в меньшую или большую сторону, относительно среднего значения процесса. С целью снижения неравномерности распределения семян между сошниками широкозахватных посевных машин с централизованной пневматической или комбинированной пневмомеханической высевающих систем, вероятности переполнения или 24192 преждевременного опорожнения одной из компенсаторных емкостей технологических модулей и увеличения времени чистой работы агрегата до наступления одного из этих событий необходимо снизить довольно высокую (10-15) неравномерность распределения известного горизонтального распределителя по его выходным каналам. Задачей изобретения является создание для централизованной пневматической или комбинированной пневмомеханической высевающих систем зерна и туков широкозахватных посевных машин нового горизонтального распределителя первой ступени распределения,обеспечивающего минимальную неравномерность распределения семян и туков по его выходным каналам. Технический результат,достигаемый изобретением,заключается в повышении равномерности распределения семян и туков по выходным каналам горизонтального распределителя. Для достижения указанного технического результата в известный горизонтальный распределитель потока, например, Шаршуков И.А. Параметры распределителя пневматической сеялки//Тракторы и сельскохозяйственные машины, 2005, 8, с.28, включающий входной патрубок, корпус,ромбическую перегородку,разделяющую внутреннюю полость его на верхнюю и нижнюю части, выходные патрубки, число которых равно количеству распределительных головок второй ступени распределения или числу компенсаторных емкостей технологических модулей, внесены изменения,суть которых понятна из представленного рисунка (фиг. 1, а - вид с боку, бвид сверху). Входной патрубок горизонтального распределителя снабжен кольцевыми турбулизаторами, выполненными в форме полых усеченных конусов, установленных с интервалами между собой и обращенных навстречу потоку смеси большими диаметрами усеченных конусов. Причинно-следственная связь между техническим результатом и существенными признаками очевидна. Предполагаемая группа признаков горизонтального распределителя для централизованной пневматической или комбинированной пневмомеханической высевающих систем широкозахватных посевных машин позволит повысить равномерность распределения транспортируемого сыпучего материала между выходными патрубками делителя,а также снизить вероятность переполнения или преждевременного опорожнения компенсаторных емкостей технологических модулей широкозахватных посевных машин с комбинированной пневмомеханической высевающей системой. На фиг. 1 представлена схема горизонтального распределителя сыпучих материалов с турбулизаторами к пневматической или комбинированной пневмомеханической высевающих систем широкозахватных посевных машин. Предлагаемый горизонтальный распределитель состоит из входного патрубка 1 и выходных патрубков 3, корпуса 2, ромбической перегородки 6,установленной на высоте 0,5 диаметра выходного диаметра входного патрубка и разделяющая внутреннюю полость на верхнюю и нижнюю части. На обращенных к потоку смеси стенках корпуса 2 и перегородки 6 выполнены распределительные пластины 4 и 5 со сферическими отражателями 9. К входному патрубку присоединяется подводящий пневмоматериалопровод 8. Входной патрубок снабжен кольцевыми турбулизаторами 10, выполненных в виде усеченного полого конуса и установленных с интервалами между собой. При этом турбулизаторы обращены навстречу потоку смеси большими диаметрами колец усеченного конуса, которые с целью снижения травмирования семян равен внутреннему диаметру входного патрубка. Причем у первого входного со стороны направления движения потока смеси турбулизатора 11 меньший диаметр его усеченного конуса имеет большее значение, чем у выходного турбулизатора 12. Процесс распределения семян и туков горизонтальным распределителем с турбулизаторами осуществляется следующим образом. Нормы высева зерновых и зернобобовых культур и туков лежат в пределах 50-300 кг на гектар. Пневмотранспортирование такого количества материала осуществляется воздушным потоком со скоростью не менее 10-30 м/с. При таком количестве подаваемого материала и значениях скорости воздуха коэффициент концентрации двухкомпонентного потока смеси находится в пределах 0,75-2,5. В этом случае у двухкомпонентного потока в горизонтальном материалопроводе твердые частицы перемещаются по его нижней части площади поперечного сечения(Зуев Ф.Г. Пневматическое транспортирование на зерноперерабатывающих предприятиях. М., Колос,1976, с.344). Поступающий по пневмоматериалопроводу 8 двухкомпонентный поток 7, твердые частицы которого перемещаются по нижней части пневмоматериалопровода, попадает во входной патрубок 1 с турбулизаторами 10, которые усиливают турбулентность двухкомпонентного потока. В связи с тем , что у входного кольцевого турбулизатора 11 меньший диаметр усеченного конуса больше чем у выходного турбулизатора 12,твердые частицы двухкомпонентного потока 7 центрируются и более равномерно распределяется по площади поперечного сечения выходного отверстия входного патрубка 1. Поэтому ромбическая перегородка 6 у предлагаемого горизонтального распределителя сыпучих материалов будет, в отличие от существующих,делить поток смеси практически на равные части между нижней и верхней полостями 24192 распределителя, создавая в них практически одинаковые условия движения семян и туков. В связи с этим предлагаемое изобретение позволит обеспечить практически равномерное распределение твердых частиц двухкомпонентного потока между выходными патрубками горизонтального распределителя сыпучих материалов, что позволит снизить неравномерность распределения семян и туков между сошниками у централизованных пневматических высевающих систем и уменьшить вероятность преждевременного переполнения или опорожнения компенсаторных емкостей технологических модулей комбинированной пневмомеханической высевающей системы широкозахватных посевных машин. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Горизонтальный распределитель сыпучих материалов для централизованных пневматических или комбинированных пневмомеханических высевающих систем широкозахватных посевных машин, включающий входной патрубок, выходные патрубки, корпус, ромбическую перегородку,разделяющую внутреннюю полость на верхнюю и нижнюю части,сферические отражатели,установленные на стенках перегородки и корпуса,обращенные к потоку сыпучих материалов,отличающийся тем, что входной патрубок снабжен кольцевыми турбулизаторами, выполненными в форме полого усеченного конуса, установленными с интервалами между собой и обращенными навстречу потоку смеси большими диаметрами усеченных конусов. 2. Горизонтальный распределитель сыпучих материалов по п.1 отличающийся тем, что большие диаметры полых усеченных конусов турбулизаторов выполнены равными внутреннему диаметру входного патрубка, а меньший диаметр их уменьшается в направлении движения потока смеси.
