Приспособление к комбайну для измельчения рисовой соломы

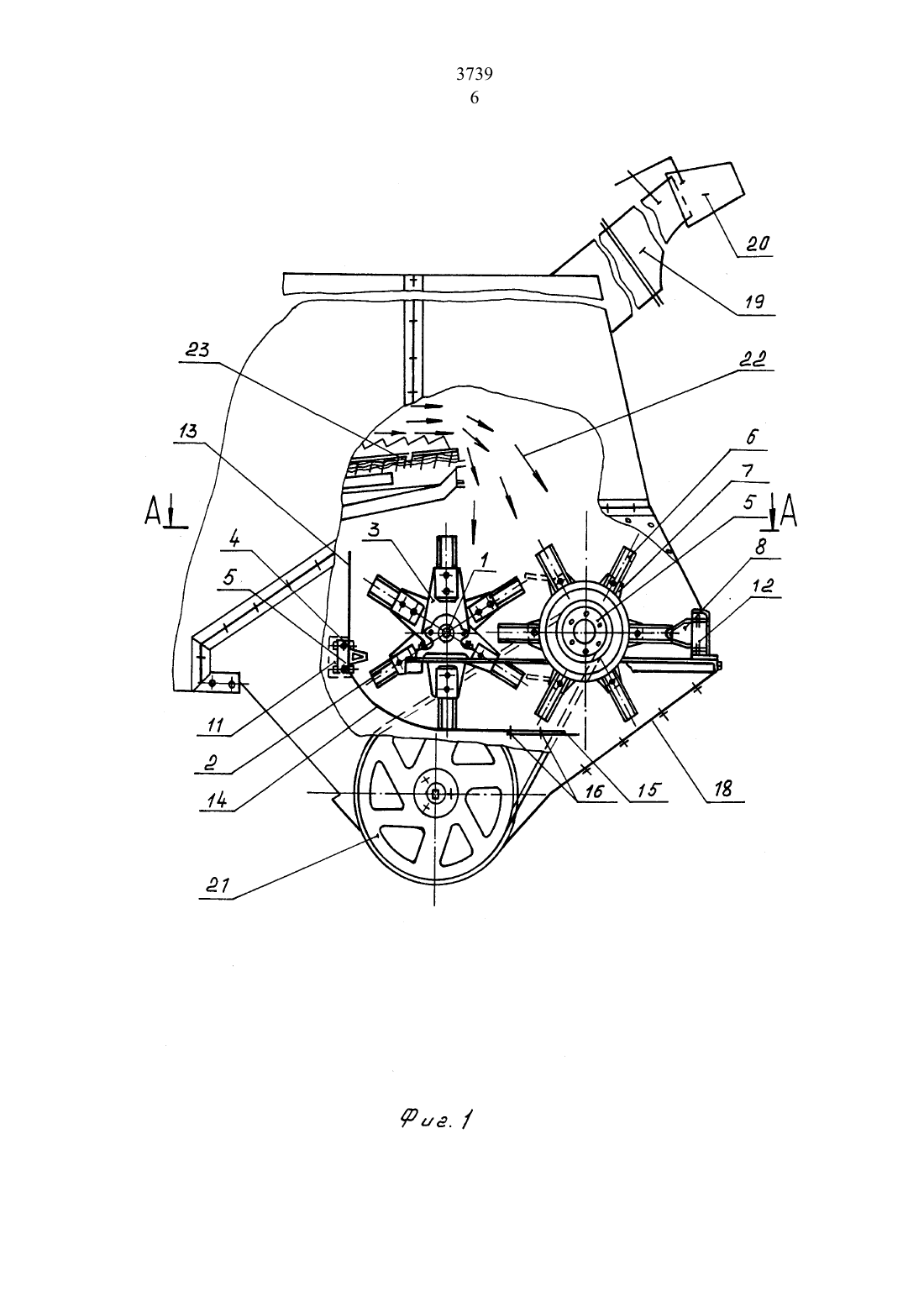

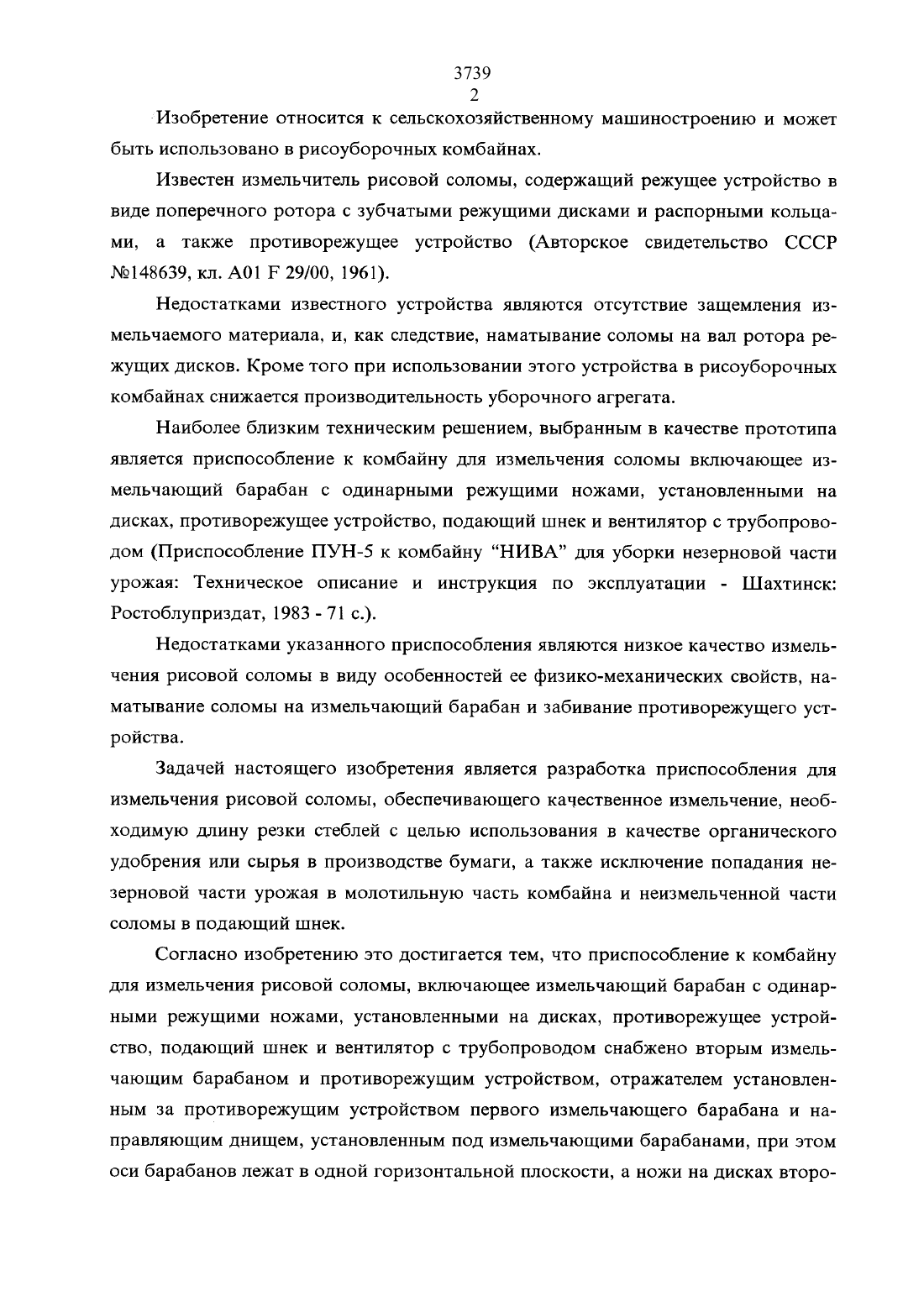

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в рисоуборочных комбайнах.Известен измельчитель рисовой соломы, содержащий режущее устройство в виде поперечного ротора с зубчатыми режущими дисками и распорными кольцами, а также противорежущее устройство (Авторское свидетельство СССР М 9148639 кл. АО 1 Р 29/00, 1961).Недостатками известного устройства являются отсутствие защемления измельчаемого материала, и, как следствие, наматывание соломы на вал ротора режущих дисков. Кроме того при использовании этого устройства в рисоуборочных комбайнах снижается производительность уборочного агрегата.Наиболее близким техническим решением, выбранным в качестве прототипа является приспособление к комбайну для измельчения соломы включающее измельчающий барабан с одинарными режущими ножами, установленными на дисках, противорежущее устройство, подающий шнек и вентилятор с трубопроводом (Приспособление ПУН-5 к комбайну НИВА для уборки незерновой части урожая Техническое описание и инструкция по эксплуатации - Шахтинск Ростоблуприздат, 1983 - 71 с.).Недостатками указанного приспособления являются низкое качество измельчения рисовой соломы в виду особенностей ее физико-механических свойств, наматывание соломы на измельчающий барабан и забивание противорежущего устройства.Задачей настоящего изобретения является разработка приспособления для измельчения рисовой соломы, обеспечивающего качественное измельчение, необходимую длину резки стеблей с целью использования в качестве органического удобрения или сырья в производстве бумаги, а также исключение попадания незерновой части урожая в молотильную часть комбайна и неизмельченной части соломы в подающий шнек.Согласно изобретению это достигается тем, что приспособление к комбайну для измельчения рисовой соломы, включающее измельчающий барабан с одинарными режущими ножами, установленными на дисках, противорежущее устройство, подающий шнек и вентилятор с трубопроводом снабжено вторым измельЧающим барабаном и противорежущим устройством, отражателем установленным за противорежущим устройством первого измельчающето барабана и направляющим днищем, установленным под измельчающими барабанами, при этомоси барабанов лежат в одной горизонтальной плоскости, а ножи на дисках второ 37393 ГО ИЗМВПЬЧЗЮЩВГО барабана УСТЗНОВЛЗНЫ попарно, С шагом равным шагу междусегментами противорежущего устройства. Кроме того, ножи первого барабана расположены с перекрытием в радиальном направлении с ножами второго барабана, а направляющее днище выполнено с возможностью регулирования его длины.Установка второго измельчающего барабана и противорежущего устройства, при котором оси барабанов лежат в одной горизонтальной плоскости, а ножи на дисках второго измельчающего барабана установлены попарно, с шагом равным шагу между сегментами противорежущего устройства, обеспечивает качественное измельчение рисовой соломы и исключает наматывание соломы на измельчающее барабаны за счет образования опоры резания и защемления стеблей спаренными ножами второго барабана.Установка измельчающих барабанов на расстоянии при котором ножи первого барабана расположены с перекрытием в радиальном направлении с ножами второго барабана обеспечивает наибольшую эффективность измельчения рисовой соломы на заданную длину.Увеличение указанного расстояния уменьшает эффективность измельчения,увеличивает продолжительность процесса измельчения, а уменьшение этого расстояния нецелесообразно в связи с возможной поломкой измельчающих ножей и возможным нарушением величины зазора между режущими ножами.Отражатель, установленный за противорежущим устройством первого измельчающего барабана исключает возможность попадания соломы в молотильную часть комбайна.направляющее днище, установленное под измельчающими барабанами исключает возможность попадания неизмельченной соломы в подающий шнек и обеспечивает необходимую заданную длину резки стеблей.Длина направляющего днища регулируется за счет перемещения подвижной части днища относительно неподвижной. Указанное позволит при необходимости увеличить или уменьшить длину резки стеблей.На фиг.1 изображено предлагаемое приспособление к комбайну для измельчения рисовой соломы, вид сбоку, левая сторона, на фиг.2 - разрез А-А на фиг. 1.Приспособление к комбайну для измельчения рисовой соломы включает первый измельчающий барабан 1 с одинарными режущими ножами 2, установленнь 1 ми на дисках 3, противорежущее устройство 4 первого измельчающего барабана1, второй измельчающий барабан 5 со спаренными ножами 6 установленными на4 дисках 7 И противорежущее устройство 8 второго измельчающего барабана 5.Спаренные ножи на дисках 7 установлены с шагом равным шагу между сегментами противорежущего устройства 8. Этот шаг достигается распорными втулками 9,которые расположены с обеих сторон дисков 7, на которых закреплены ножи 6 барабана 5. Измельчающие ножи и распорные втулки крепятся с помощью болта.10. Противорежущие устройства 4,8 измельчающих барабанов 1,5 крепятся на швеллерах 11,12, которые расположены с наружной стороны Измельчающих барабанов. Противорежущие устройства имеют такую же конструкцию как и аналогичный узел приспособления по прототипу (см. Приспособление ПУН-5 к комбайну НИВА для уборки незерновой части урожая Техническое описание и инструкция по эксплуатации - Шахтинск Ростоблуприздат, 1983 - с.1718). К Швеллеру 11 противорежущего устройства первого измельчаюшего барабана крепится отражатель 13, который представляет собой стальной лист. Под измельчающими барабанами 1,5 установлено регулируемое направляющее Днище 14 имеющее по движную часть 15 с регулируемыми болтами 16. Оно крепится на швеллере 115 ЧаСТИ СОЛОМЬХ К подающему шнеку И дальнейшего СГО ИЗМЕЛЬЧЕНИЯ ПОД ИЗМЕЛЬ чающими барабанами установлено направляющее днище. Неизмельченная часть соломы захватывается ножами 2 первого барабана 1 и измельчается между ножами и противорежущим устройством 4 этого барабана. Отражатель 13, установленный за противорежущим устройством 4 первого барабана 1 исключает возможность попадания незерновой части урожая обратно в молотильную часть комбайна. Затем солома перемещается ножами 2 первого барабана ко второму барабану 5,где происходит дальнейшее измельчение соломы между ножами обоих барабанов и противорежущим устройством 8 второго барабана. При этом измельченная на заданную длину солома попадает на скатную доску 18, скатывается вниз к подающему шнеку и транспортируется в корпус вентилятора. Неизмельченная часть соломы захватывается ножами второго первого барабанов и происходит дальнейшее измельчение соломы между ножами и противорежущими элементами обоих барабанов. Таким образом в барабанной камере солома будет находиться до тех пор, пока не измельчится на заданную длину. При необходимости уменьшения или увеличения длины резки соломы следует увеличить или уменьшить длину Направляющего днища 14 с помощью регулируемых болтов 16. Для этого ослабляют болты и выдвигают вперед или задвигают назад подвижную часть 15 днища на1. Приспособление к комбайну для измельчения рисовой соломы, включающее измельчающий барабан с одинарными режущими ножами, установленными на дисках, противорежущее устройство, подающий шнек и вентилятор с трубопроводом отличающееся тем, что оно снабжено вторым измельчающим барабаном и противорежущим устройством, отражателем установленным за противорежущим устройством первого измельчающего барабана, направляющим днищем, установленным под измельчающими барабанами, при этом оси барабанов лежат в одной горизонтальной плоскости, а ножи на дисках второго измельчающего барабана установлены попарно, с шагом равным шагу между сегментами противорежущего устройства.2. Приспособление по п.1 отличающееся тем, что ножи первого барабана расположены с перекрытием в радиальном направлении с ножами второго барабана.3. Приспособление по п.1 отличающееся тем, что направляющее днище вы ПОПНСНО С ВОЗМОЖНОСТЬЮ РВГУЛИРОВЗНИЯ СГО ДЦИНЫ.
