Навесной комбинированный почвообрабатывающий агрегат

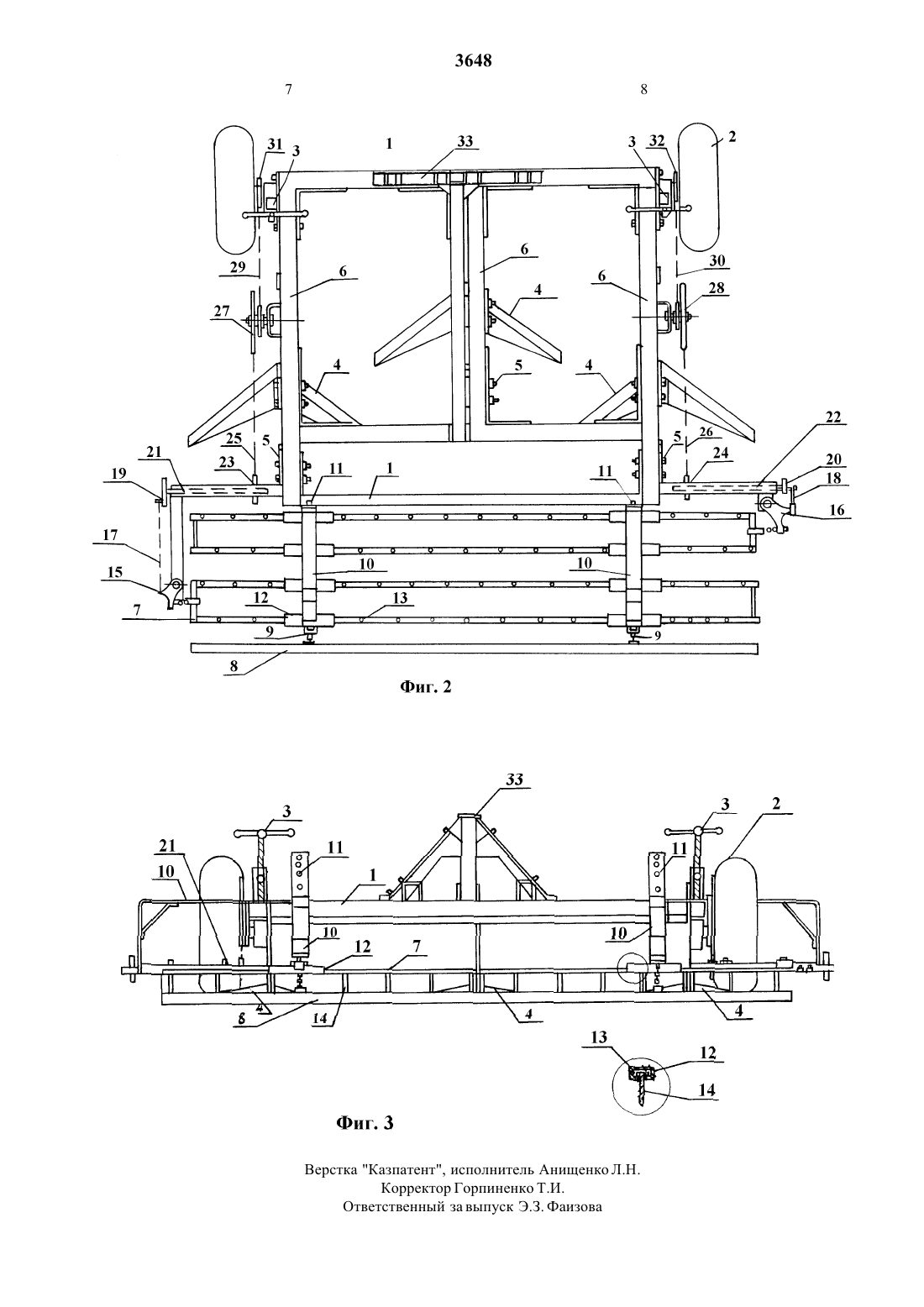

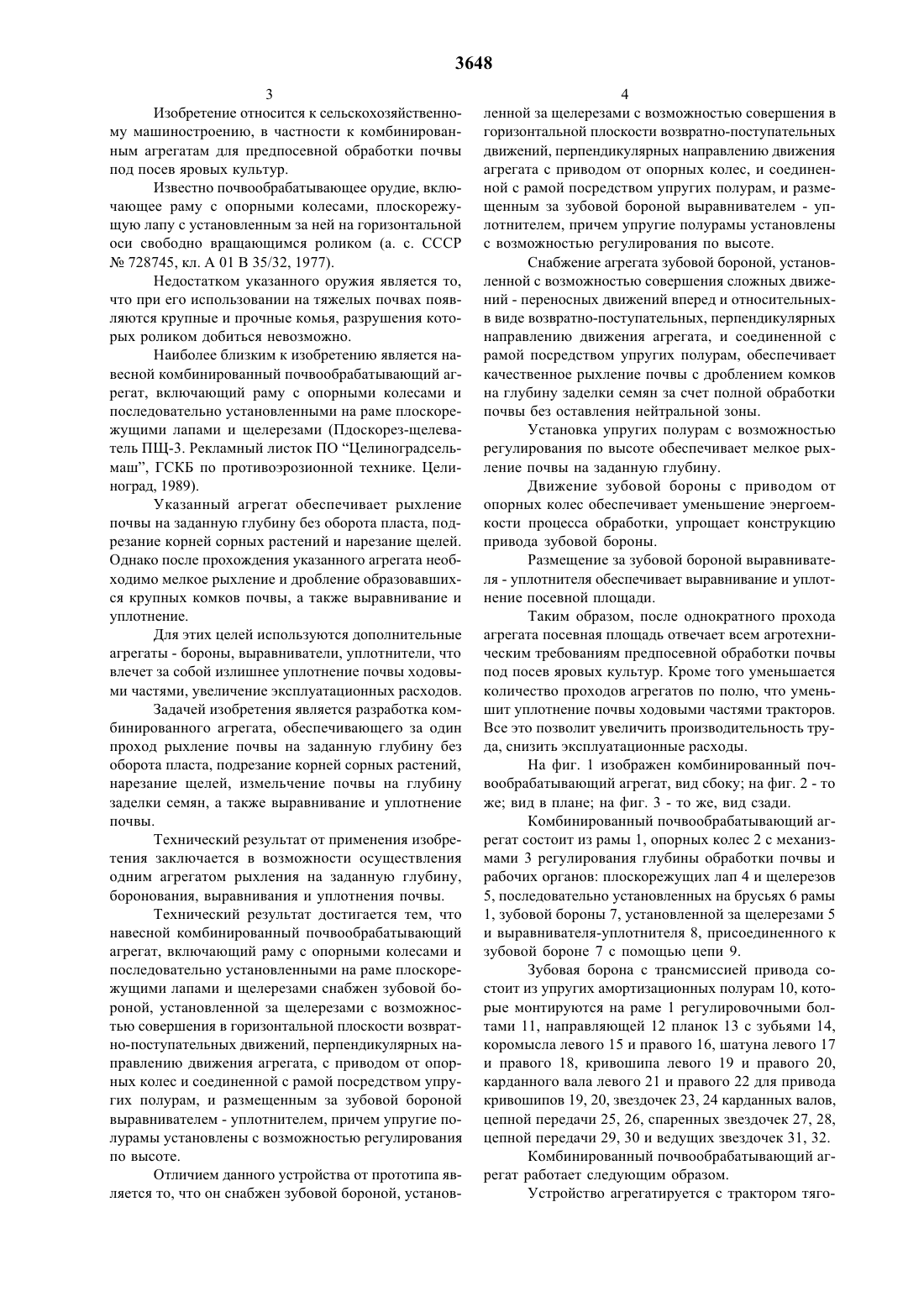

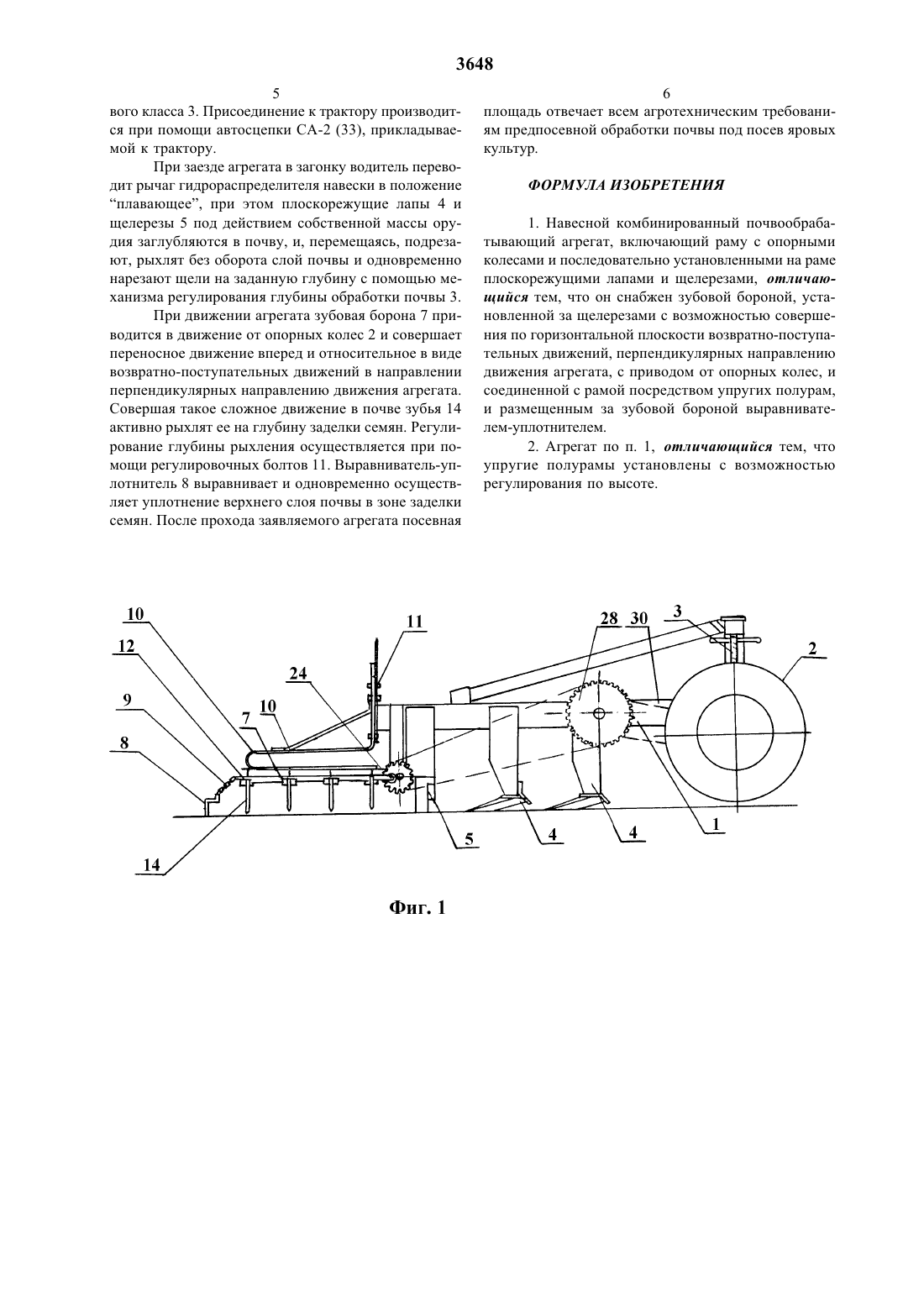

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) Плоскорез-Щелеватель ПЩ-З. Рекламный листок ПО Целиноградсельмаш, ГСКБ по противоэрозионной технике. Целиноград, 1989(54) НАВЕСНОЙ КОМБИНИРОВАННЫЙ почВООБРАБАТЬ 1 ВАЮЩИЙ АГ РЕГ АТ(57) Изобретение относится К сельскохозяйственному машиностроению, в частности к комбинированным агрегатам для предпосевной обработки почвы под посев яровых культур.Агрегат включает раму с опорными колесами и последовательно установленные на рамы плоскорежуЩие лапы И Щелерезь 1. Новым в агрегате является то, что он снабжен зубовой бороной, установленной за Щелерезами с возможностью совершения по горизонтальной плоскости возвратно-поступательнь 1 х движений, перпендикулярных направлению движения агрегата, с приводом от опорных колес, и соединенной с рамой посредством упругих полурам, и размещенным за зубовой бороной вЫравнивателем-уплотнителем. При этом упругие полурамь 1 установлены с возможностью регулирования по высоте.После обработки почвы этим агрегатом посевная площадь отвечает всем агротехническим требованиям предпосевной обработки почвы под посев яровых культур.Изобретение относится к сельскохозяйственному машиностроению, в частности к комбинированным агрегатам для предпосевной обработки почвы под посев яровых культур.Известно почвообрабать 1 вающее орудие, включающее раму с опорнь 1 мИ колесами, плоскорежущую лапу с установленным за ней на горизонтальной оси свободно вращающимся роликом (а. с. СССР Мг 728745, кл. А 01 В 35/32, 1977).Недостатком указанного оружия является то,что при его использовании на тяжелых почвах появляются крупные И прочные комья, разрушения которых роликом добиться невозможно.Наиболее близким к изобретению является навесной комбинированный почвообрабать 1 вающий агрегат, включающий раму с опорными колесами И последовательно установленными на раме плоскорежущими лапамИ и щелерезами (Пдоскорез-щелеватель ПЩ-3. Рекламный листок ПО ЦелИноградсельмаш, ГСКБ по противоэрозионной технике. Целиноград, 1989).Указанный агрегат обеспечивает рыхление почвы на заданную глубину без оборота пласта, подрезанИе корней сорных растений И нарезание щелей. Однако после прохождения указанного агрегата необходимо мелкое рь 1 хление и дробление образовавшихся крупных комков почвы, а также выравнивание И уплотнение.Для этих целей Используются дополнительные агрегаты - бороны, выравниватели, уплотнители, что влечет за собой излишнее уплотнение почвы ходовь 1 ми частями, увеличение эксплуатационных расходов.Задачей изобретения является разработка комбинированного агрегата, обеспечивающего за один проход рыхление почвы на заданную глубину без оборота пласта, подрезание корней сорных растений,нарезание щелей, измельчение почвы на глубину заделки семян, а также выравнивание И уплотнение почвы.Технический результат от применения Изобретения заключается в возможности осуществления одним агрегатом рыхления на заданную глубину,боронования, выравнивания И уплотнения почвы.Технический результат достигается тем, что навесной комбинированный почвообрабатывающий агрегат, включающий раму с опорными колесами И последовательно установленными на раме плоскорежущими лапами И щелерезами снабжен зубовой бороной, установленной за щелерезами с возможностью совершения в горизонтальной плоскости возвратно-поступательнь 1 х движений, перпендикулярных направлению движения агрегата, с приводом от опорных колес И соединенной с рамой посредством упругих полурам, И размещенным за зубовой бороной выравнивателем - уплотнителем, причем упругие полурамы установлены с возможностью регулирования по высоте.Отличием данного устройства от прототипа является то, что он снабжен зубовой бороной, установ 4ленной за щелерезами с возможностью совершения в горизонтальной плоскости возвратно-поступательнь 1 х движений, перпендикулярных направлению движения агрегата с приводом от опорных колес, и соединенной с рамой посредством упругих полурам, и размещенным за зубовой бороной вь 1 равнИвателем - уплотнителем, причем упругие полурамы установлены с возможностью регулирования по высоте.Снабжение агрегата зубовой бороной, установленной с возможностью совершения сложных движений - переносных движений вперед и относительныхв виде возвратно-поступательнь 1 х, перпендикулярных направлению движения агрегата, и соединенной с рамой посредством упругих полурам, обеспечивает качественное рь 1 хленИе почвы с дроблением комков на глубину заделки семян за счет полной обработки почвы без оставления нейтральной зоны.Установка упругих полурам с возможностью регулирования по высоте обеспечивает мелкое рь 1 хление почвы на заданную глубину.Движение зубовой бороны с приводом от опорных колес обеспечивает уменьшение энергоемкости процесса обработки, упрощает конструкцию привода зубовой бороны.Размещение за зубовой бороной выравнивателя - уплотнителя обеспечивает выравнивание И уплотнение посевной площади.Таким образом, после однократного прохода агрегата посевная площадь отвечает всем агротехническим требованиям предпосевной обработки почвы под посев яровых культур. Кроме того уменьшается количество проходов агрегатов по полю, что уменьшит уплотнение почвы ходовыми частями тракторов. Все это позволит увеличить производительность труда, снИзИть эксплуатационные расходы.На фиг. 1 Изображен комбинированный почвообрабатывающий агрегат, вид сбоку на фиг. 2 - то же вид в плане на фиг. 3 - то же, вИд сзади.Комбинированный почвообрабатывающий агрегат состоит из рамы 1, опорных колес 2 с механизмами 3 регулирования глубины обработки почвы И рабочих органов плоскорежущих лап 4 и щелерезов 5, последовательно установленных на брусьях 6 рамы 1, зубовой бороны 7, установленной за щелерезами 5 И вь 1 равнИвателя-уплотнителя 8, присоединенного к зубовой бороне 7 с помощью цепи 9.Зубовая борона с трансмиссией привода состоит из упругих амортизационных полурам 10, которые монтируются на раме 1 регулировочными болтами 11, направляющей 12 планок 13 с зубьями 14,коромысла левого 15 и правого 16, шатуна левого 17 И правого 18, кривошипа левого 19 И правого 20,карданного вала левого 21 и правого 22 для привода кривошипов 19, 20, звездочек 23, 24 карданных валов,цепной передачИ 25, 26, спаренных звездочек 27, 28,цепной передачи 29, 30 И ведущих звездочек 31, 32.Комбинированный почвообрабатывающий агрегат работает следующим образом.5 вого класса 3. Присоединение к трактору производится при помощи автосцепки СА-2 (33), прикладываемой К трактору.При заезде агрегата в загонку водитель переводит рь 1 чаг гидрораспределителя навески в положение плавающее, при этом плоскорежущие лапы 4 и ЩелерезЬ 1 5 под действием собственной массы орудия заглубляются в почву, и, перемещаясь, подрезают, рыхлят без оборота слой почвы И одновременно нарезают щели на заданную глубину с помощью механизма регулирования глубины обработки почвы 3.При движении агрегата зубовая борона 7 приводится в движение от опорных колес 2 И совершает переносное движение вперед и относительное в виде возвратно-поступательнь 1 х движений в направлении перпендикулярных направлению движения агрегата. Совершая такое сложное движение в почве зубья 14 активно рыхлят ее на глубину заделки семян. Регулирование глубины рыхления осуществляется при помощи регулировочных болтов 11. Вь 1 равниватель-уплотнитель 8 выравнивает и одновременно осуществляет уплотнение верхнего слоя почвы в зоне заделки семян. После прохода заявляемого агрегата посевная6 площадь ОТВСЧЭСТ ВССМ ЭГрОТСХНИЧССКИМ ТрСбОВЭНИЯМ ПРСДПОССВНОЙ ОбРЗбОТКИ ПОЧВЫ ПОД ПОССВ ЯрОВЫХ1. Навесной комбинированный поЧвообрабатывающий агрегат, включающий раму с опорными колесами и последовательно установленными на раме плоскорежущими лапами и Щелерезами, отличающийся тем, что он снабжен зубовой бороной, установленной за Щелерезами с возможностью совершения по горизонтальной плоскости возвратно-поступательных движений, перпендикулярных направлению движения агрегата, с приводом от опорных колес, и соединенной с рамой посредством упругих полурам,и размещенным за зубовой бороной вь 1 равнивателем-уплотнителем.2. Агрегат по п. 1, отличающийся тем, что упругие полурамы установлены с возможностью регулирования по высоте.Корректор Г орпиненко Т.И. Ответственный за выпуск 3.3. Фаизова
