Устройство для подачи прутка в токарном автомате

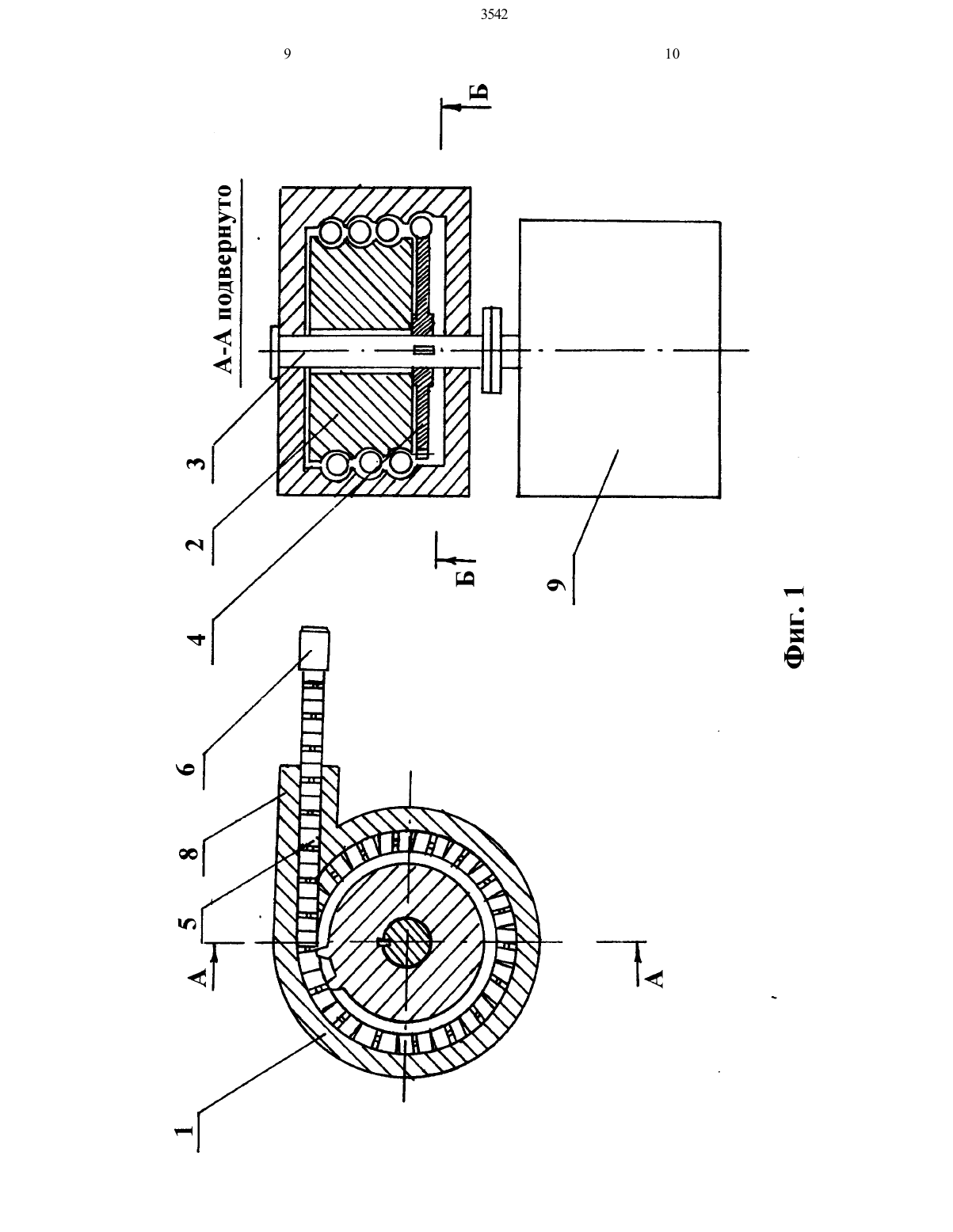

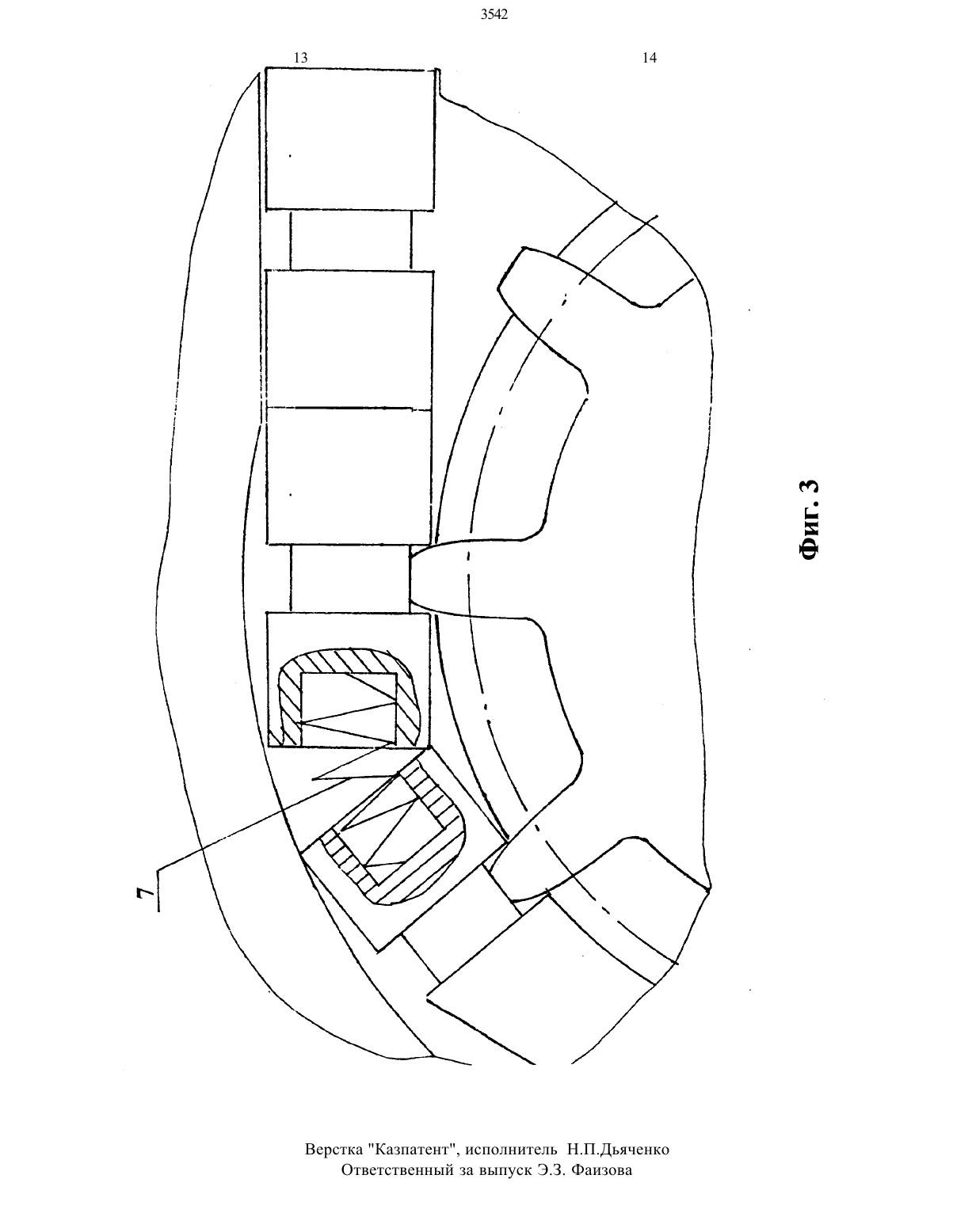

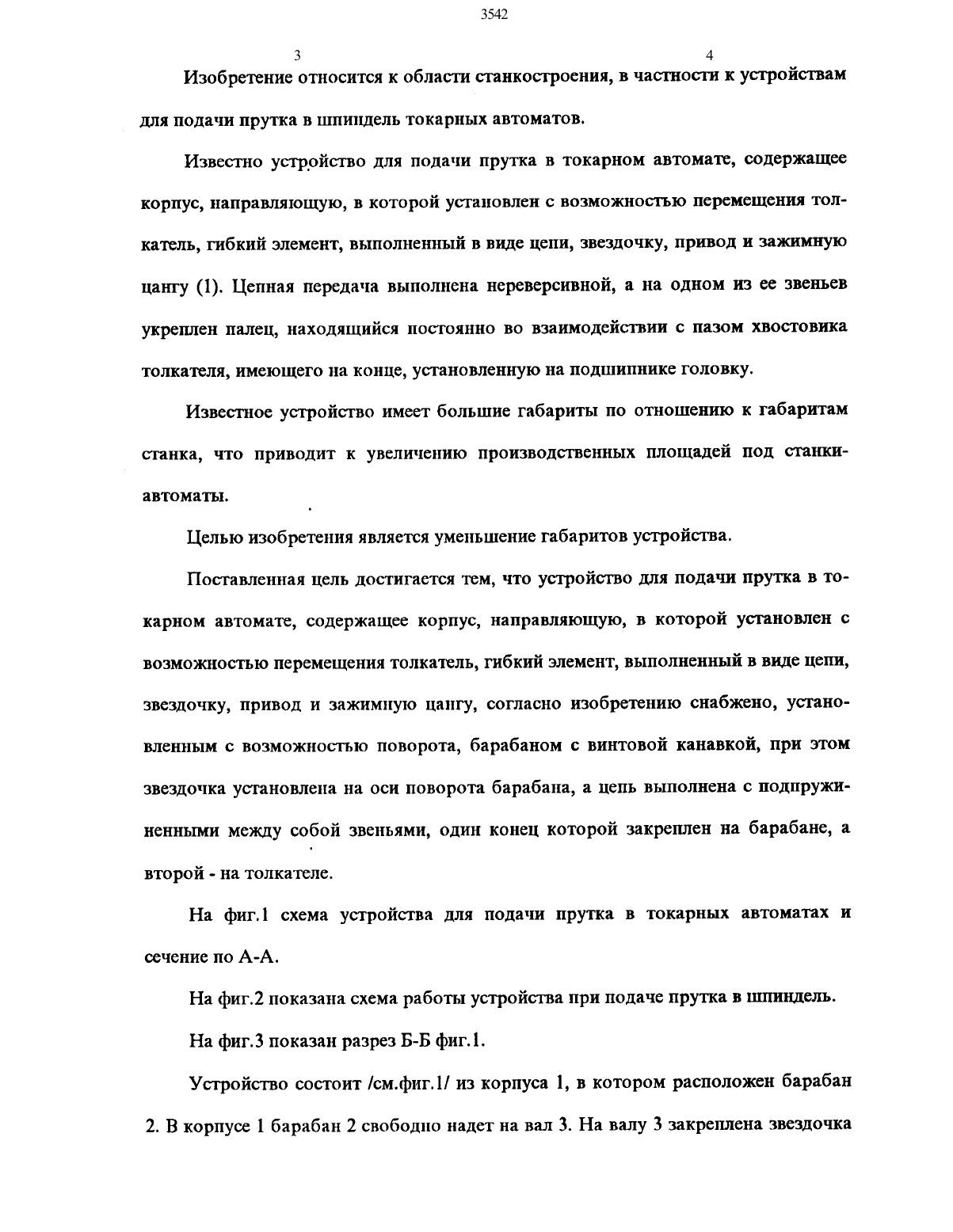

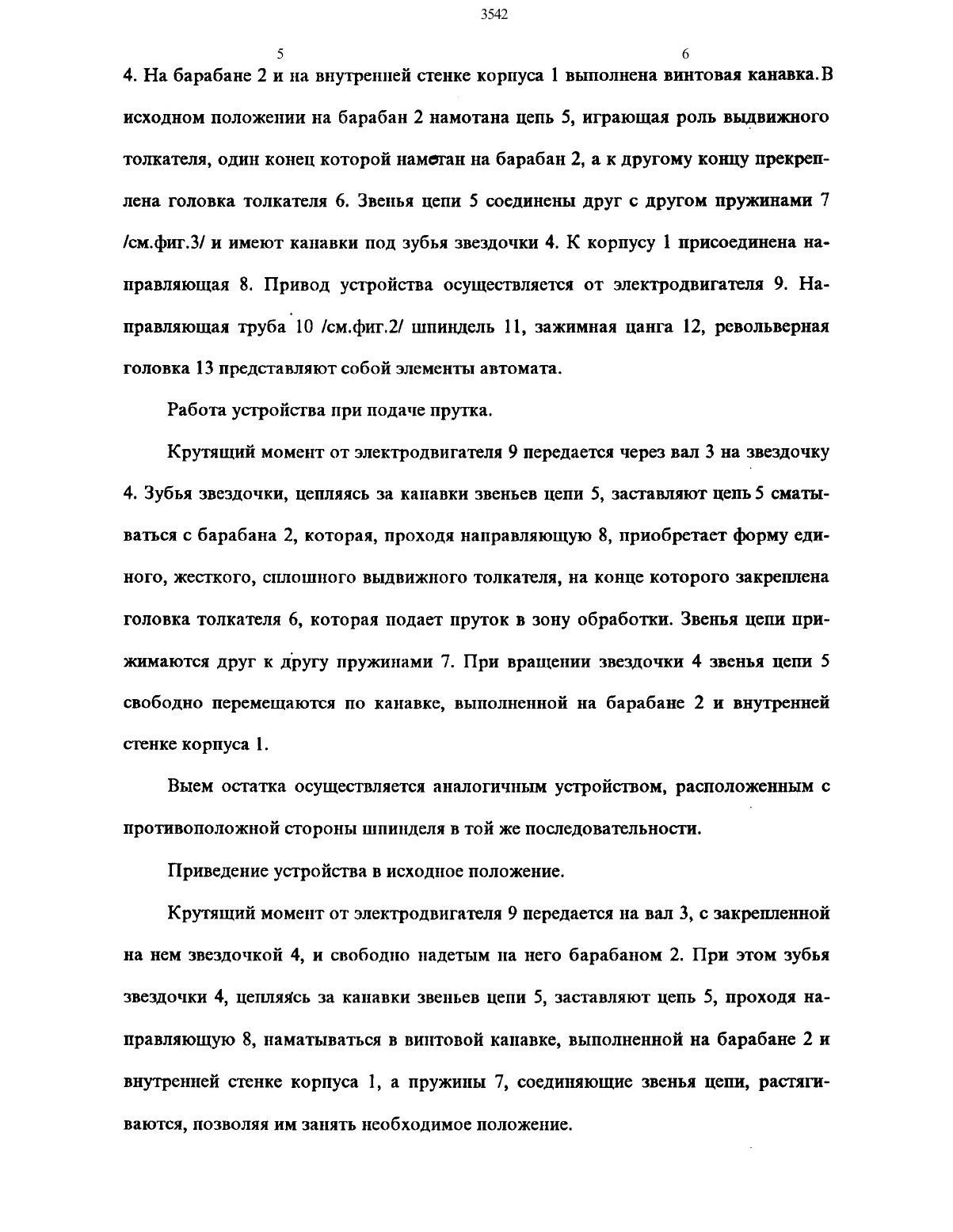

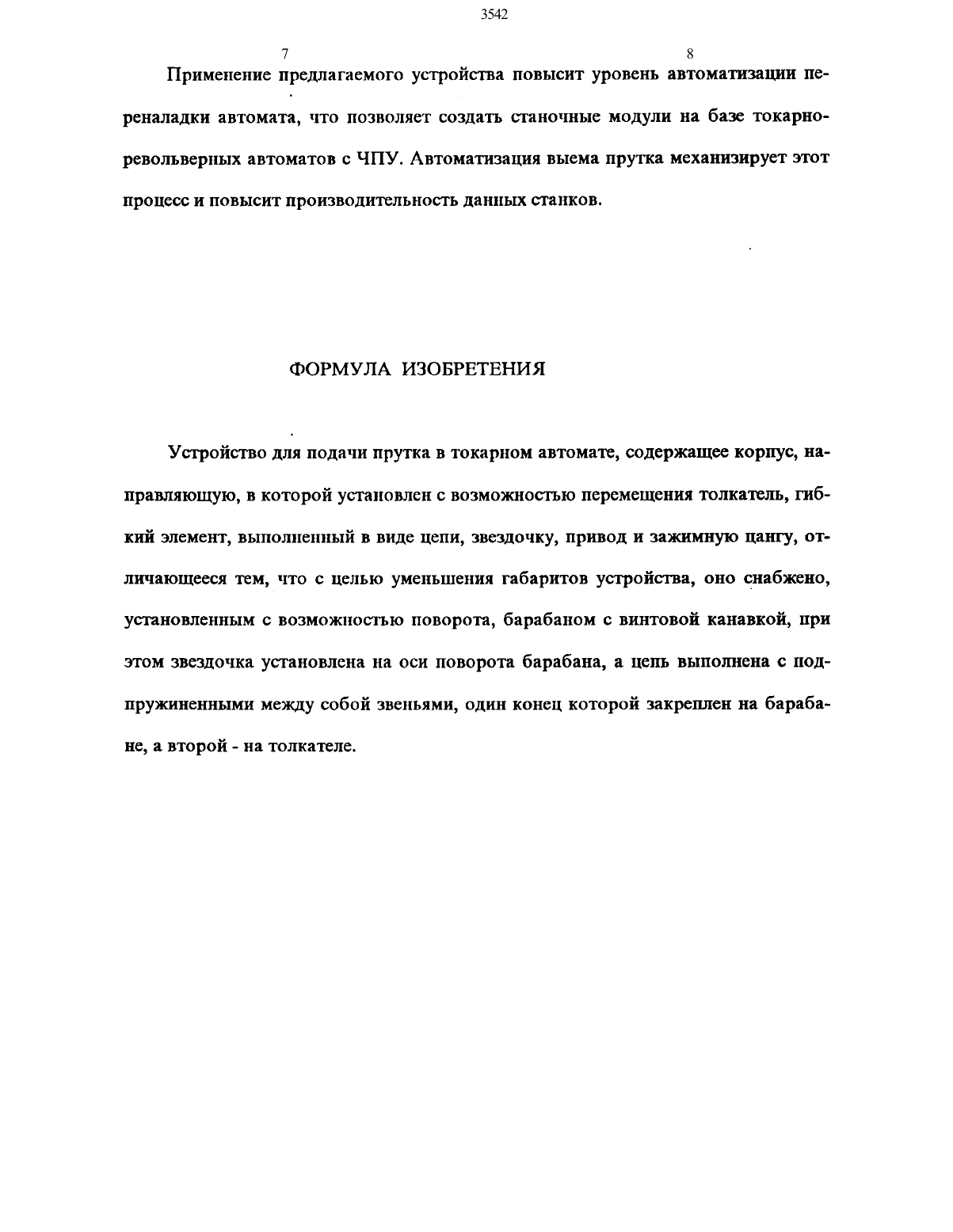

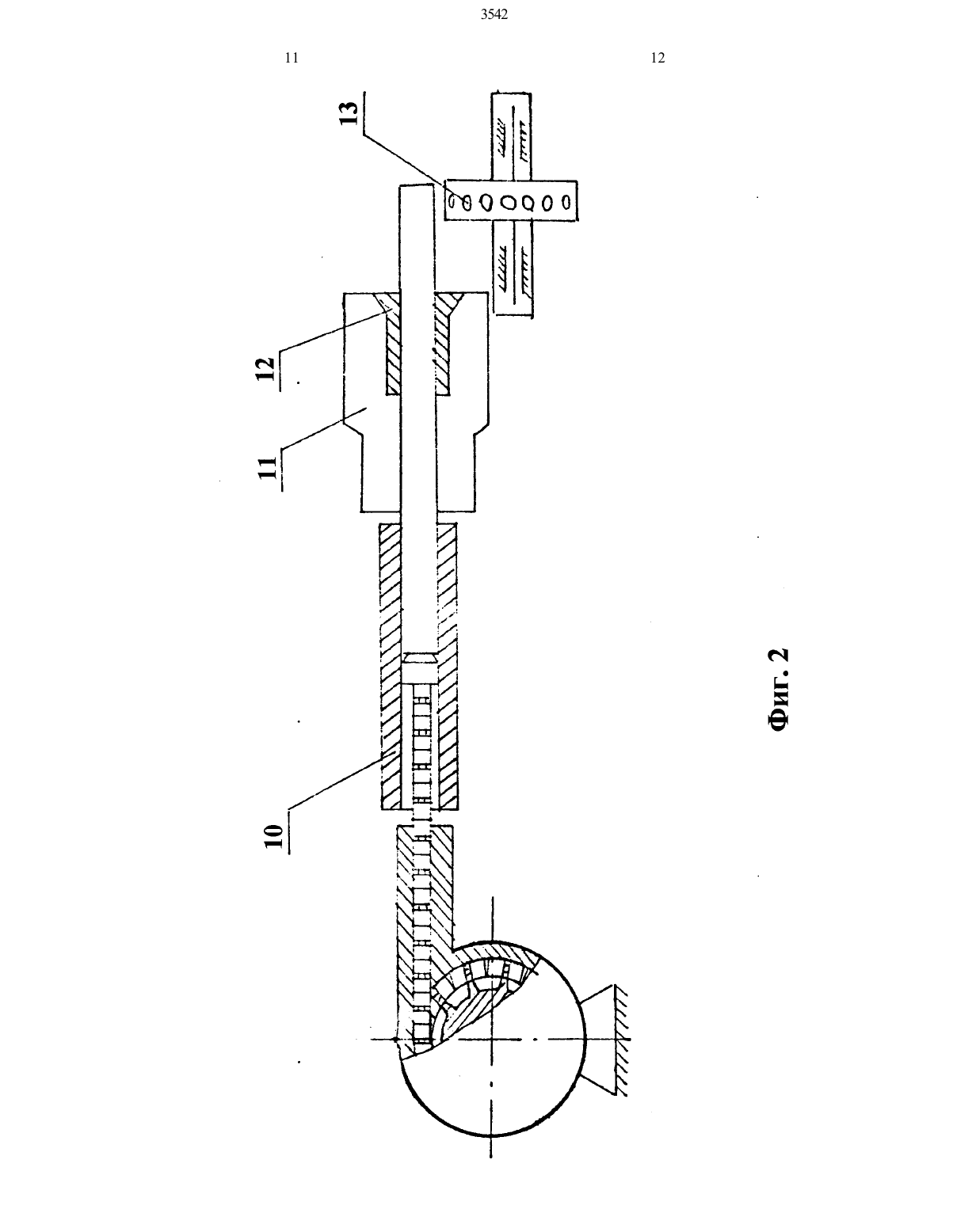

для подачи прутка в шпиндель токарных автоматов.Известно устройство для подачи прутка в токарном автомате, содержащее корпус, направляющую, в которой установлен с возможностью перемещения толкатель, гибкий элемент, выполненный в виде цепи, звездочку, привод н зажнмную цангу (1). Цепная передача выполнена нереверсивной, а на одном из ее звеньев укреплен палец, находящийся постоянно во взаимодействии с пазом хвостовика толкателя, имеющего на конце, установленную на подшипнике головку.Известное устройство имеет большие габариты по отношению к габаритам станка, что приводит к увеличению производственных площадей под станкиавтоматы.Целью изобретения является уменьшение габаритов устройства.Поставленная цель достигается тем, что устройство для подачи прутка в токарном автомате, содержащее корпус, направляющую, в которой установлен с возможностью перемещения толкатель, гибкий элемент, выполненный в виде цепи,звездочку, привод и зажнмную лапту, согласно изобретению снабжено, установленным с возможностью поворота, барабаном с винтовой канавкой, при этом звездочка установлена на оси поворота барабана, а цепь выполнена с подпружнненньпии между собой звеньями, один конец которой закреплен на барабане, а второй - на толкателе.На фиг.1 схема устройства для подачи прутка в токарных автоматах и сечение по А-А.На фиг.2 показана схема работы устройства при подаче прутка в шпиндель.2. В корпусе 1 барабан 2 свободно надет на вал 3. На валу 3 закреплена звездочка5 6 4. На барабане 2 и на внутренней стенке корпуса 1 выполнена винтовая канавкаВисходном положении на барабан 2 намотана Цепь 5, играющая роль выдвижного толкателя, один конец которой намотан на барабан 2, а к другому концу нрекреплена головка толкателя 6. Звенья цепи 5 соединены друг с другом пружинами 7/см.фиг.3/ и имеют канавки под зубья звездочки 4. К корпусу 1 присоединена направляющая 8. Привод устройства осуществляется от электродвигателя 9. Направляющая труба 10 /см.фиг.2/ шпиндель 11, зажимная цанга 12, револьверная головка 13 представляют собой элементы автомата.Работа устройства при подаче прутка.Крутящий момент от электродвигателя 9 передается через вал 3 на звездочку 4. Зубья звездочки, цепляясь за канавки звеньев цени 5, заставляют цепь 5 сматываться с барабана 2, которая, проходя направляющую 8, приобретает форму единого, жесткого, сплошного выдвижного толкателя, на конце которого закреплена головка толкателя 6, которая подает пруток в зону обработки. Звенья цепи прижимаются друг к другу пружинами 7. При вращении звездочки 4 звенья цепи 5свободно перемещаются по канавке, выполненной на барабане 2 и внутреннейВыем остатка осуществляется аналогичным устройством, расположенным с противоположной стороны шпинделя в той же последовательности. 1Крутящий момент от электродвигателя 9 передается на вал 3, с закрепленной на нем звездочкой 4, и свободно надетым на него барабаном 2. При этом зубья звездочки 4, цепляясь за канавки звеньев цепи 5, заставляют цепь 5, проходя направляющую 8, паматываться в винтовой канавке, выполненной на барабане 2 и внутренней стенке корпуса 1, а пружины 7, соединяющие звенья цепи, растяги ваются ПОЗВОЛЯЯ ИМ ЗЗПЯТЪ НСОбХОДИМОС ПОЛОЖСПИС.7 8 Применение предлагаемого устройства повысит уровень автоматизации пе реналадки автомата, ЧТО ПОЗВОЛЯЕТ СОЗДЗТЬ СТЗНОЧНЫС МОДУЛИ на 63.38 ТОКЗРНОРСВОЛЬВСРПЫХ ВВТОМЗТОВ САВТОМЗТИЗЗЦИЯ выема прутка механизирует ЭТОТПрОЦССС И ПОВЫСИТ ПРОИЗВОДИТСЛЬЪПОСТЪ данных СТ ЗИКОВ.Устройство для подачи прутка в токарном автомате, содержащее корпус, направляющую, в которой установлен с возможностью перемещения толкатель, гибкий элемент, выполненный в виде цепи, звездочку, привод и зажимную цангу, отличающееся тем, что с целью уменьшения габаритов устройства, оно снабжено, установленным с возможностью поворота, барабаном с винтовой Канавкой, при этом звездочка установлена на оси поворота барабана, а цепь выполнена с под пружиненными между собой звеньями, один конец которой закреплен на бараба НС, а ВТОРОЙ - на толкателе.
