B23B 13/00 — Устройства для автоматической подачи, крепления или направления заготовок из пруткового материала в токарных станках
Устройство для автоматического выема прутка и его остатка из шпинделя токарных автоматов
Номер предварительного патента: 7384
Опубликовано: 15.04.1999
Авторы: Ахмадиева Гульнара Болатхановна, Тусупбеков Махабат Рымкулович, Сарсенбеков Курмангазы, Баймамиров Музаппар Давлетович
МПК: B23B 13/00, B23Q 7/06
Метки: автоматического, остатка, устройство, автоматов, выема, шпинделя, токарных, прутка
Формула / Реферат:
Изобретение относится к области металлообработки и может быть использовано в устройствах для подачи и выемки прутка в токарных автоматах.Технический результат изобретения - упрощение конструкции устройства.Устройство для автоматической выемки прутка и его остатка из шпинделя токарных автоматов содержит корпус, направляющую, в которой установлен с возможностью перемещения толкатель, гибкий элемент, один конец которого закреплен на барабане, а...

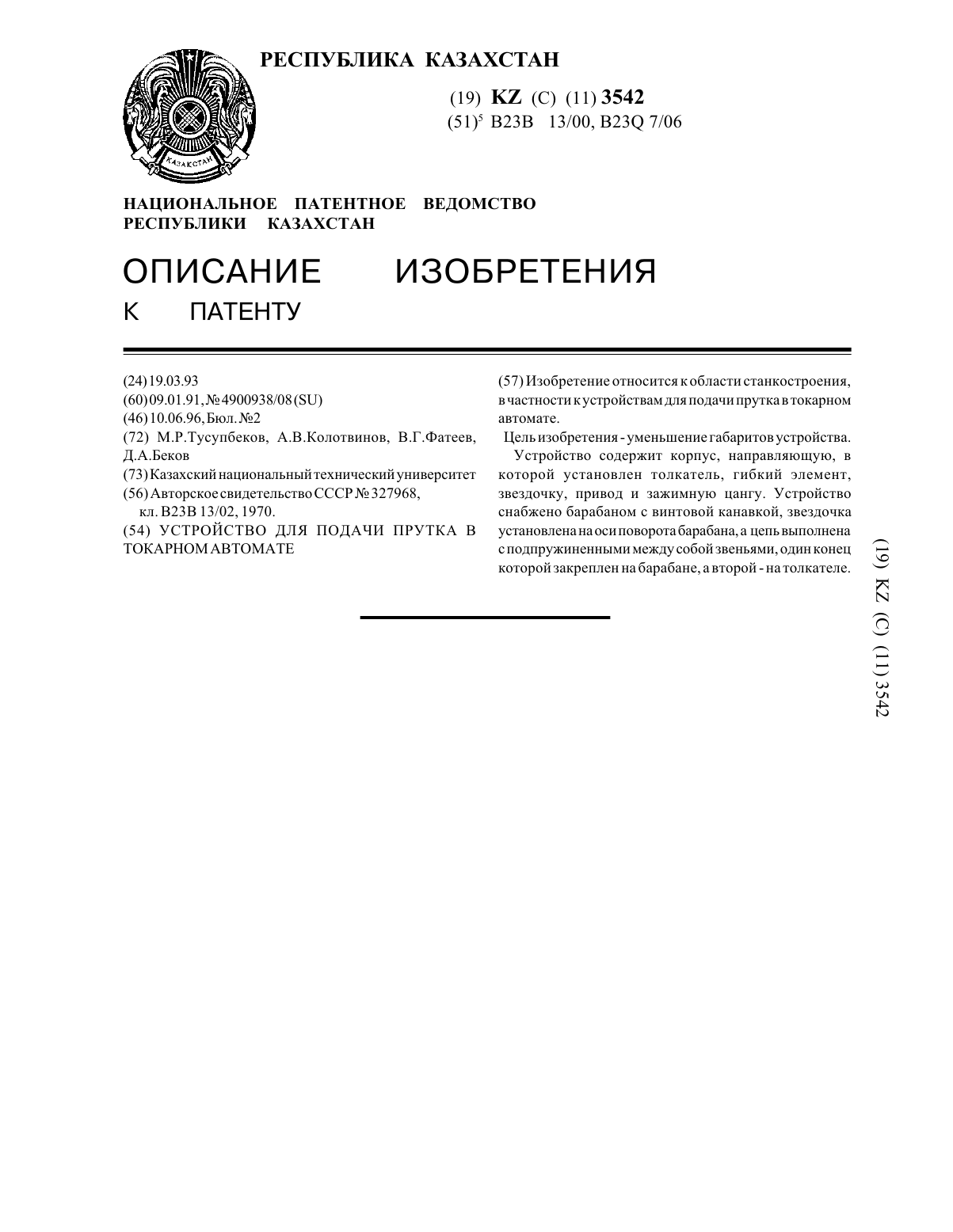

Устройство для подачи прутка в токарном автомате
Номер патента: 3542
Опубликовано: 10.06.1996
Авторы: Беков Думан Алмасович, Колотвинов Александр Вячеславович, Фатеев Виктор Григорьевич, Тусупбеков Махабат Рымкулович
МПК: B23B 13/00, B23Q 7/06
Метки: прутка, устройство, подачи, токарном, автомате
Формула / Реферат:
Изобретение относится к области станкостроения, в частности к устройствам для подачи прутка в токарном автомате.Цель изобретения - уменьшение габаритов устройства.Устройство содержит корпус, направляющую, в которой установлен толкатель, гибкий элемент, звездочку, привод и зажимную цангу. Устройство снабжено барабаном с винтовой канавкой, звездочка установлена на оси поворота барабана, а цепь выполнена с подпружиненными между собой звеньями, один...

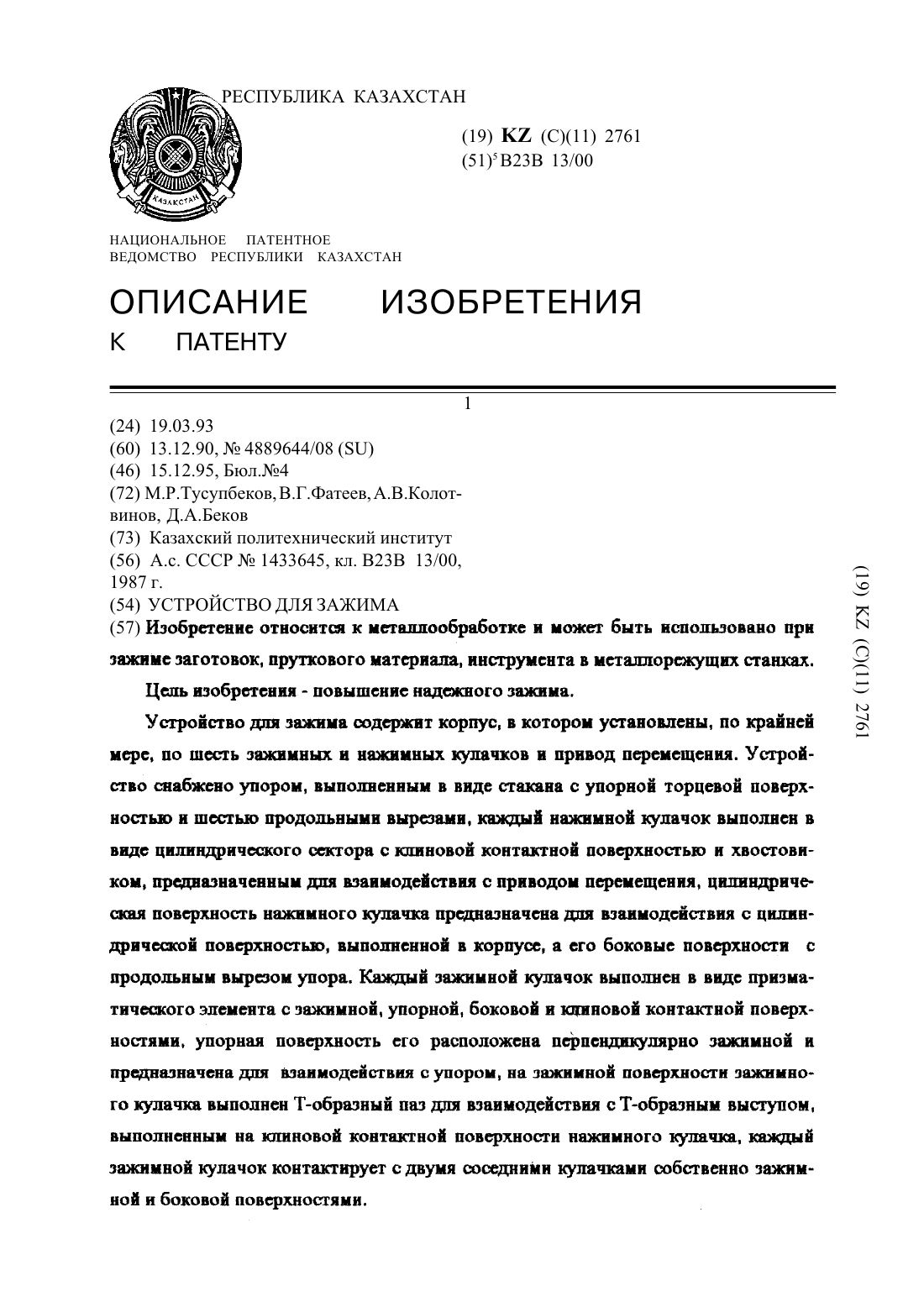

Устройство для зажима
Номер патента: 2761
Опубликовано: 15.12.1995
Авторы: Беков Думан Алмасович, Колотвинов Александр Вячеславович, Фатеев Виктор Григорьевич, Тусупбеков Махабат Рымкулович
МПК: B23B 13/00
Метки: зажима, устройство
Формула / Реферат:
Изобретение относится к металлообработке и может быть использовано при зажиме заготовок, пруткового материала, инструмента в металлорежущих станках.Цель изобретения - повышение надежности зажима.Устройство для зажима содержит корпус, в котором установлены, по крайней мере, по шесть зажимных и нажимных кулачков и привод перемещения. Устройство снабжено упором, выполненным в виде стакана с упорной торцевой поверхностью и шестью продольными...
