Магнитный фильтр

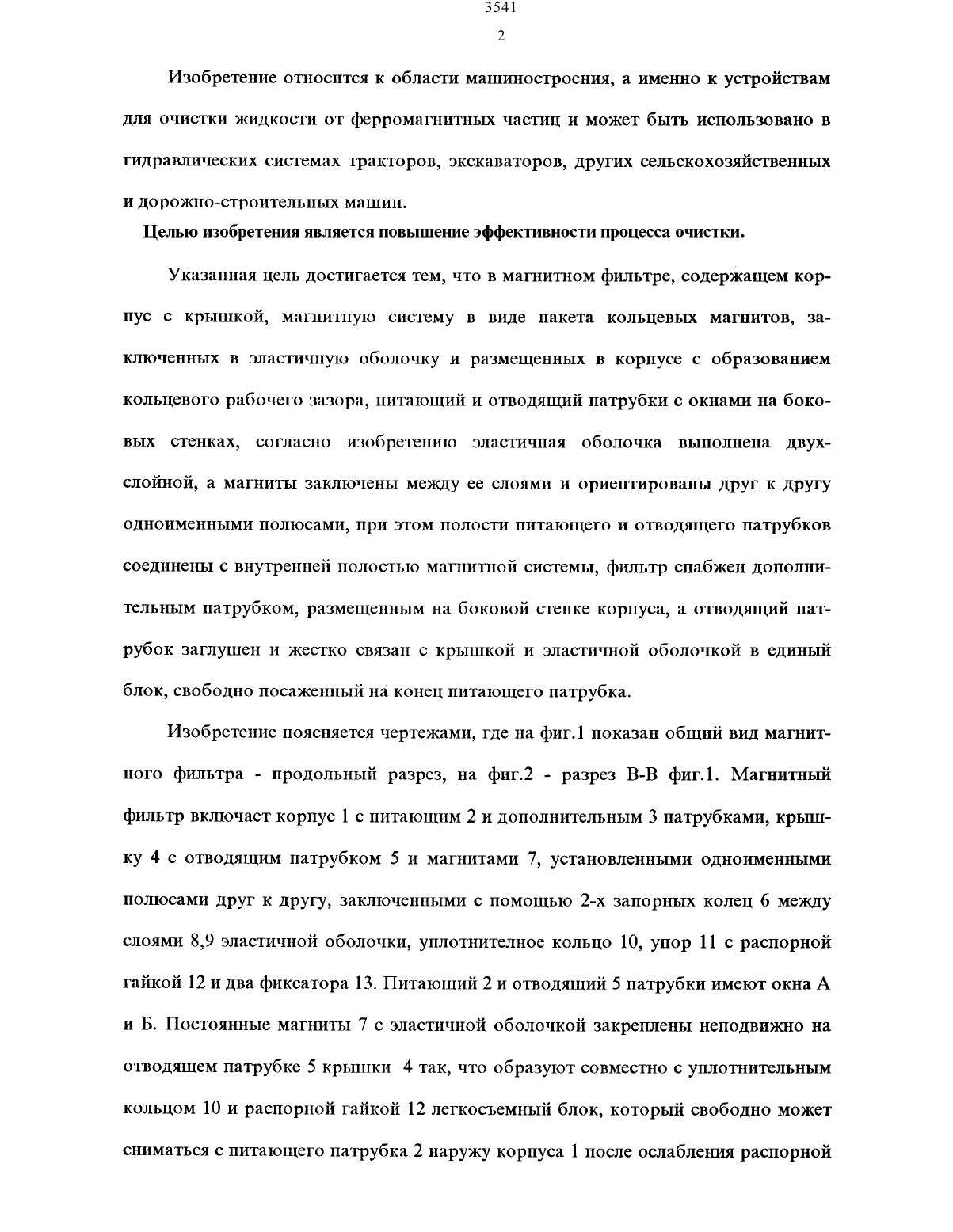

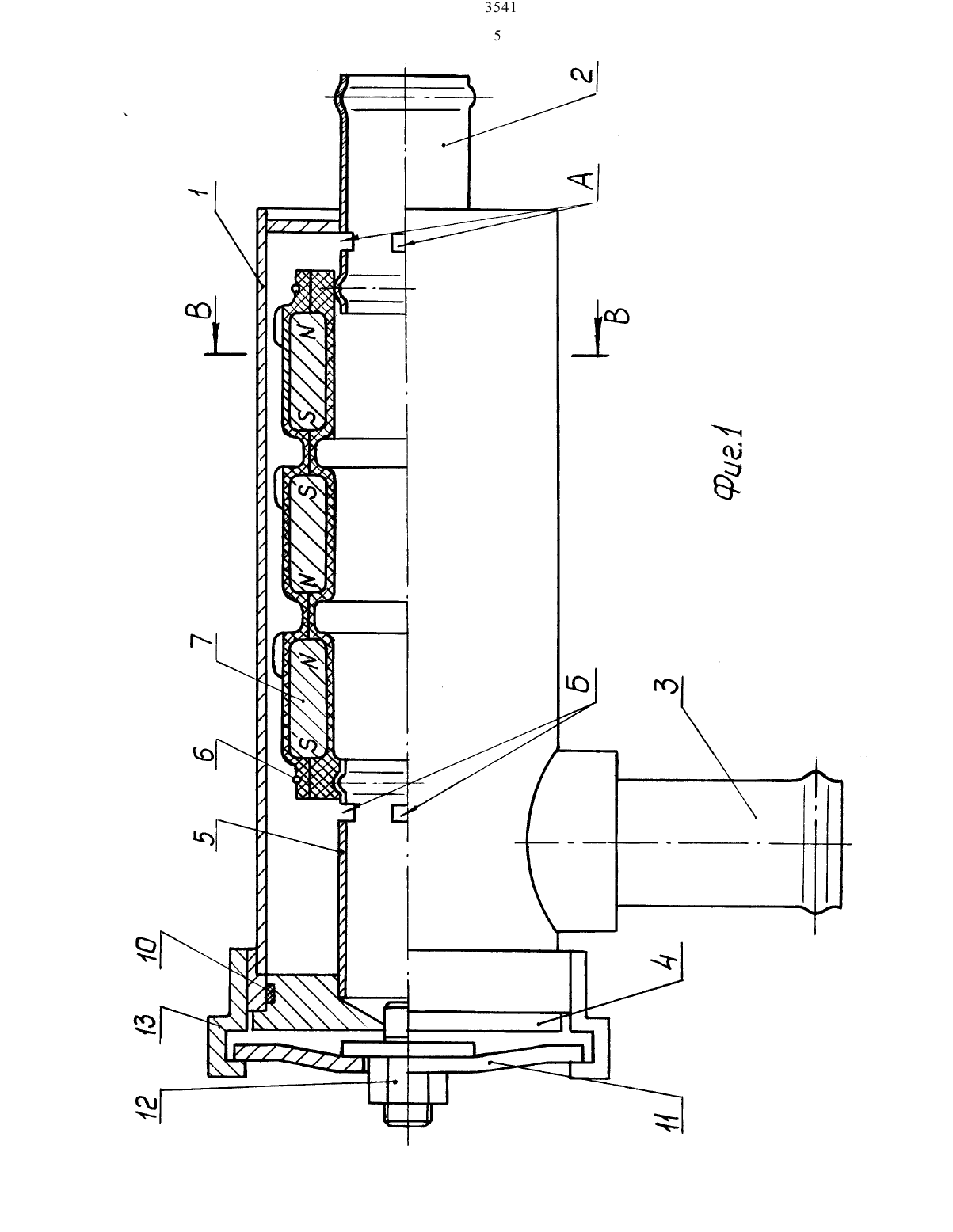

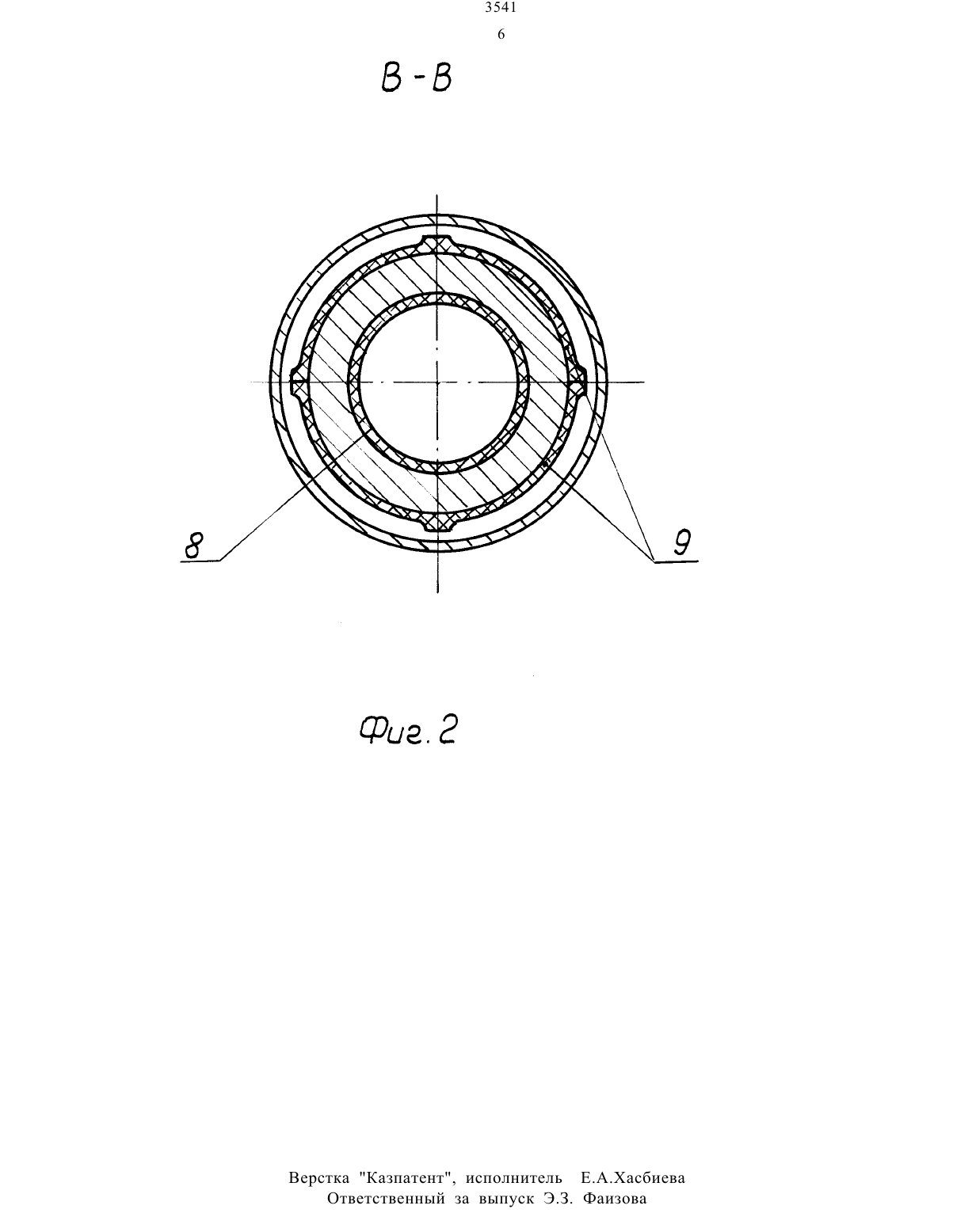

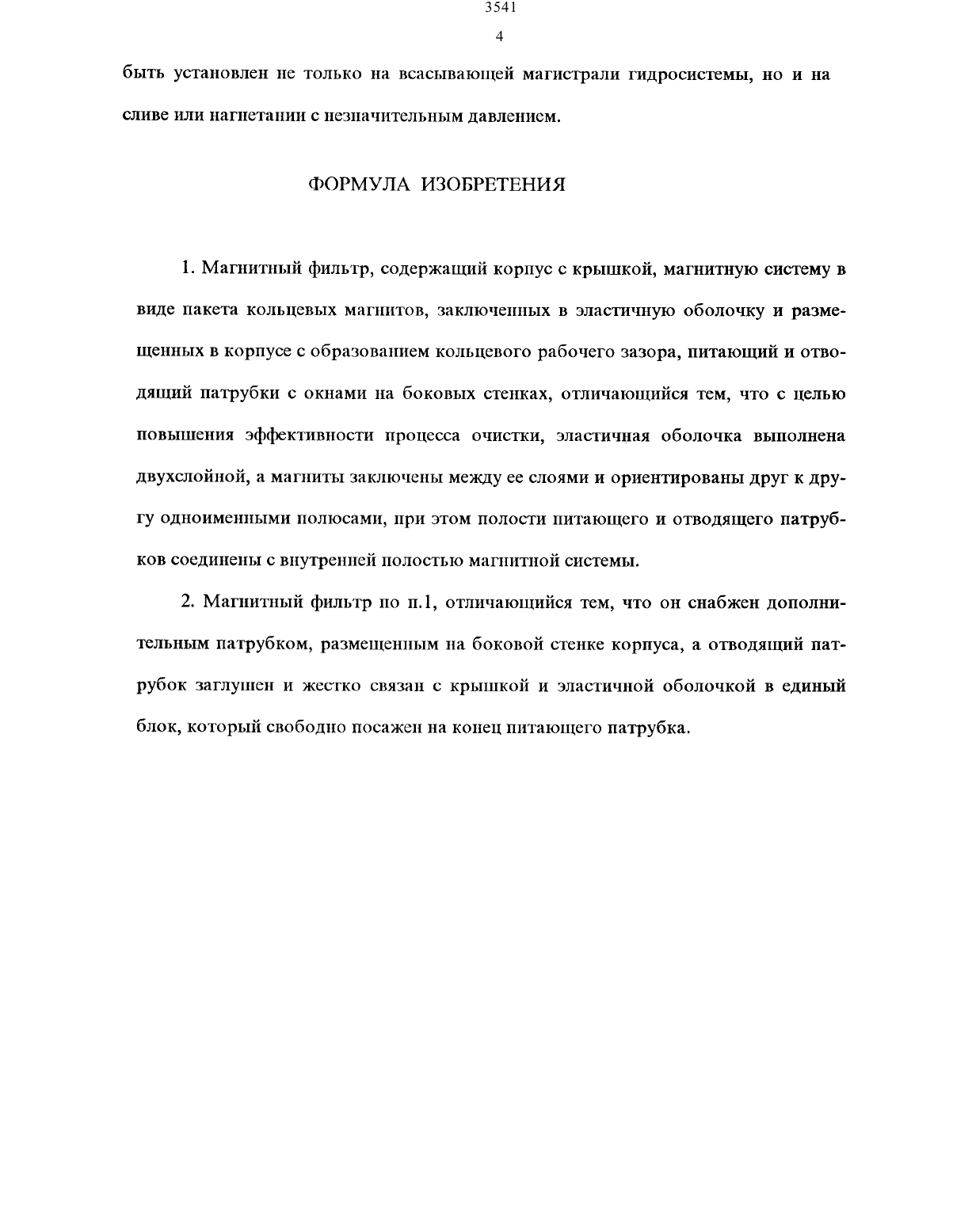

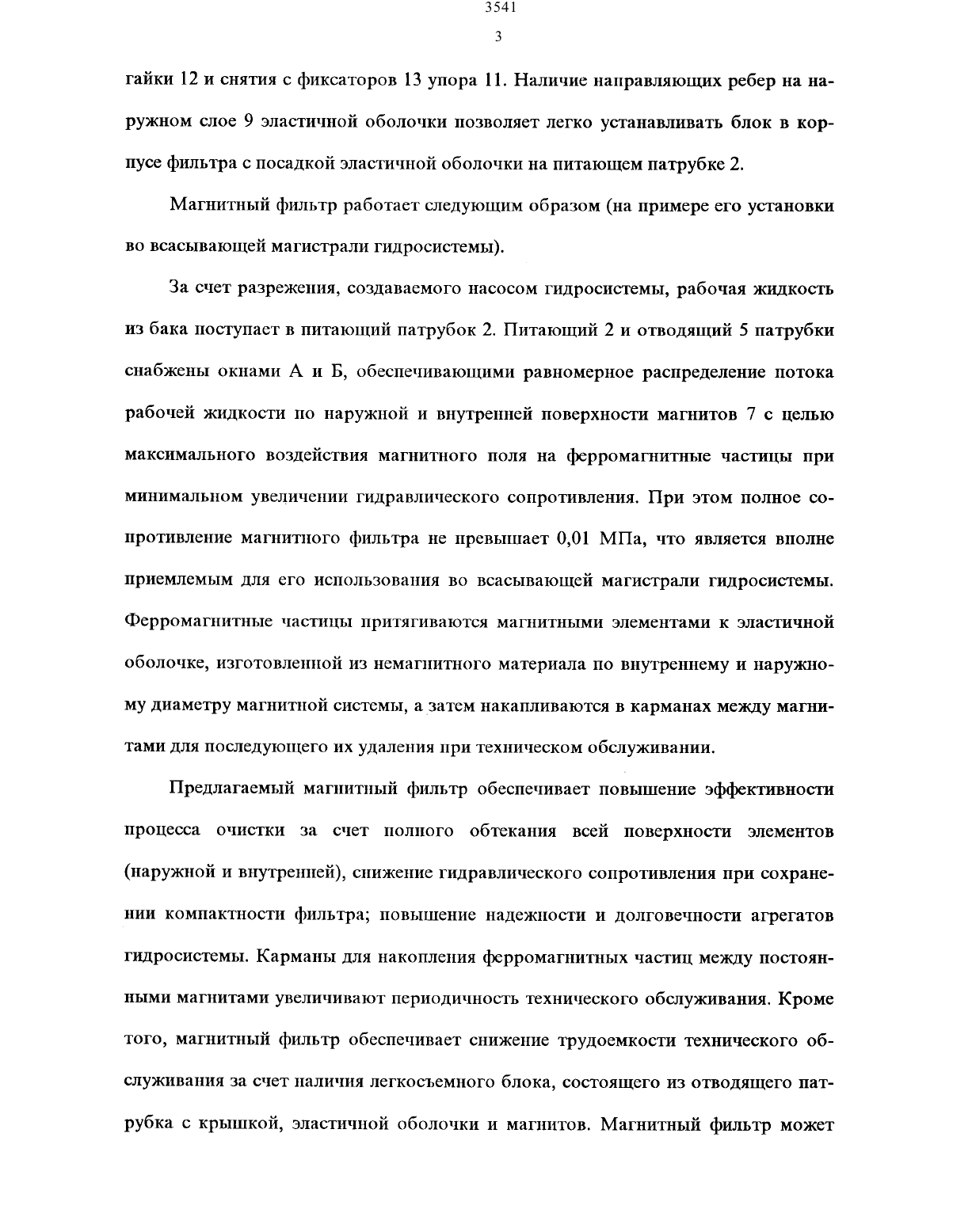

Изобретение относится к области машиностроения, а именно к устройствам для очистки жидкости от ферромагнитных частиц и может быть использовано в гидравлических системах тракторов, экскаваторов, других сельскохозяйственныхЦелью ИЗОбРВТСНИЯ является ПОВЬПШСНИС эффективности процесса ОЧИСТКИ.Указанная цель достигается тем, что в магнитном фильтре, содержащем корпус с крышкой, магнитную систему в виде пакета кольцевых магнитов, заключенных в эластичную оболочку и размещенных в корпусе с образованием кольцевого рабочего зазора, питающий и отводящий патрубки с окнами на боковых стенках, согласно изобретению эластичная оболочка выполнена двухслойной, а магниты заключены между ее слоями и ориентированы друг к другу одноименными полюсами, при этом полости питающего и отводящего патрубков соединены с внутренней полостью магнитной системы, фильтр снабжен дополнительным патрубком, размещенным на боковой стенке корпуса, а отводящий патрубок заглушен и жестко связан с крышкой и эластичной оболочкой в единый блок, свободно посаженный на конец питающего патрубка.Изобретение поясняется чертежами, где на фиг.1 показан общий вид магнитного фильтра - продольный разрез, на фиг.2 - разрез В-В фиг.1. Магнитный фильтр включает корпус 1 с питающим 2 и дополнительным 3 патрубками, крышку 4 с отводящим патрубком 5 и магнитами 7, установленными одноименными полюсами друг к другу, заключенными с помощью 2-х запорных колец 6 между слоями 8,9 эластичной оболочки, уплотнителное кольцо 10, упор 11 с распорной гайкой 12 и два фиксатора 13. Питающий 2 и отводящий 5 патрубки имеют окна А и Б. Постоянные магниты 7 с эластичной оболочкой закреплены неподвижно на отводящем патрубке 5 крышки 4 так, что образуют совместно с уплотнительнымгайки 12 И снятия с фиксаторов 13 упора 11. Наличие направляющих ребер на наружном слое 9 эластичной оболочки позволяет легко устанавливать блок в корпусе фильтра с посадкой эластичной оболочки на питающем патрубке 2.Магнитный фильтр работает следующим образом (на примере его установки во всасывающей магистрали гидросистемы).За счет разрежения, создаваемого насосом гидросистемы, рабочая жидкость из бака поступает в питающий патрубок 2. Питающий 2 И отводящий 5 патрубки снабжены окнами А и Б, обеспечивающими равномерное распределение потока рабочей жидкости по наружной и внутренней поверхности магнитов 7 с целью максимального воздействия магнитного поля на ферромагнитные частицы при минимальном увеличении гидравлического сопротивления. При этом полное сопротивление магнитного фильтра не превышает 0,01 МПа, что является вполне приемлемым для его использования во всасывающей магистрали гидросистемьт. Ферромагнитные частицы притягиваются магнитными элементами к эластичной оболочке, изготовленной из немагнитного материала по внутреннему и наружному диаметру магнитной системы, азатем накапливаются в карманах между магнитами для последующего их удаления при техническом обслуживании.Предлагаемый магнитный фильтр обеспечивает повышение эффективности процесса очистки за счет полного обтекания всей поверхности элементов(наружной и внутренней), снижение гидравлического сопротивления при сохранении компактности фильтра повышение надежности и долговечности агрегатов гидросистемы. Карманы для накопления ферромагнитных частиц между постоянными магнитами увеличивают периодичность технического обслуживания. Кроме того, магнитный фильтр обеспечивает снижение трудоемкости технического обслуживания за счет наличия легкосъемного блока, состоящего из отводящего пат рубка с крышкой, эластичной оболочки и магнитов. Магнитный фильтр можетбЫТЬ установлен не ТОЛЬКО на всасывающей магистрали ГИДрОСИСТСМЬП, НО И наСЛИВС ИЛИ нагнетании С НСЗПЗЧИТСЛЬНЫМ ДЗВЛСНИСМ.1. Магнитный фильтр, содержащий корпус с крышкой, магнитную систему в виде пакета кольцевых магнитов, заключенных в эластичную оболочку и размещенных в корпусе с образованием кольцевого рабочего зазора, питающий и отводящий патрубки с окнами на боковых стенках, отличающийся тем, что с целью повышения эффективности процесса очистки, эластичная оболочка вьшолнена двухслойной, а магниты заключены между ее слоями и ориентированы друг к другу одноименными полюсами, при этом полости питающего и отводящего патрубков соединены с внутренней полостью магнитной системы.2. Магнитный фильтр по п.1 отличающийся тем, что он снабжен дополнительным патрубком, размещенным на боковой стенке корпуса, а отводящий патрубок заглушен и жестко связан с крышкой и эластичной оболочкой в единыйблок, который свободно посажен на конец питающего патрубка.
