Вибрационный фильтр

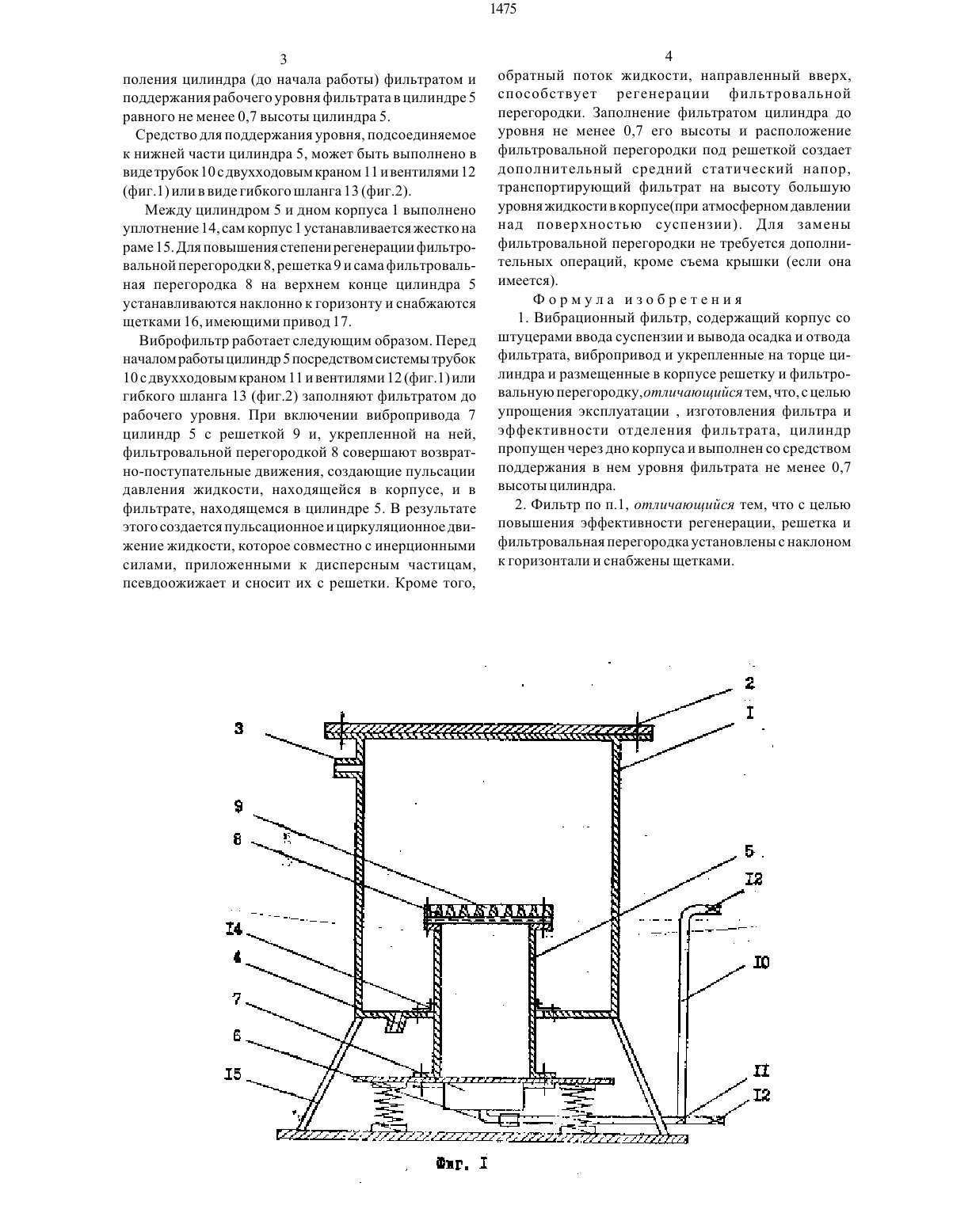

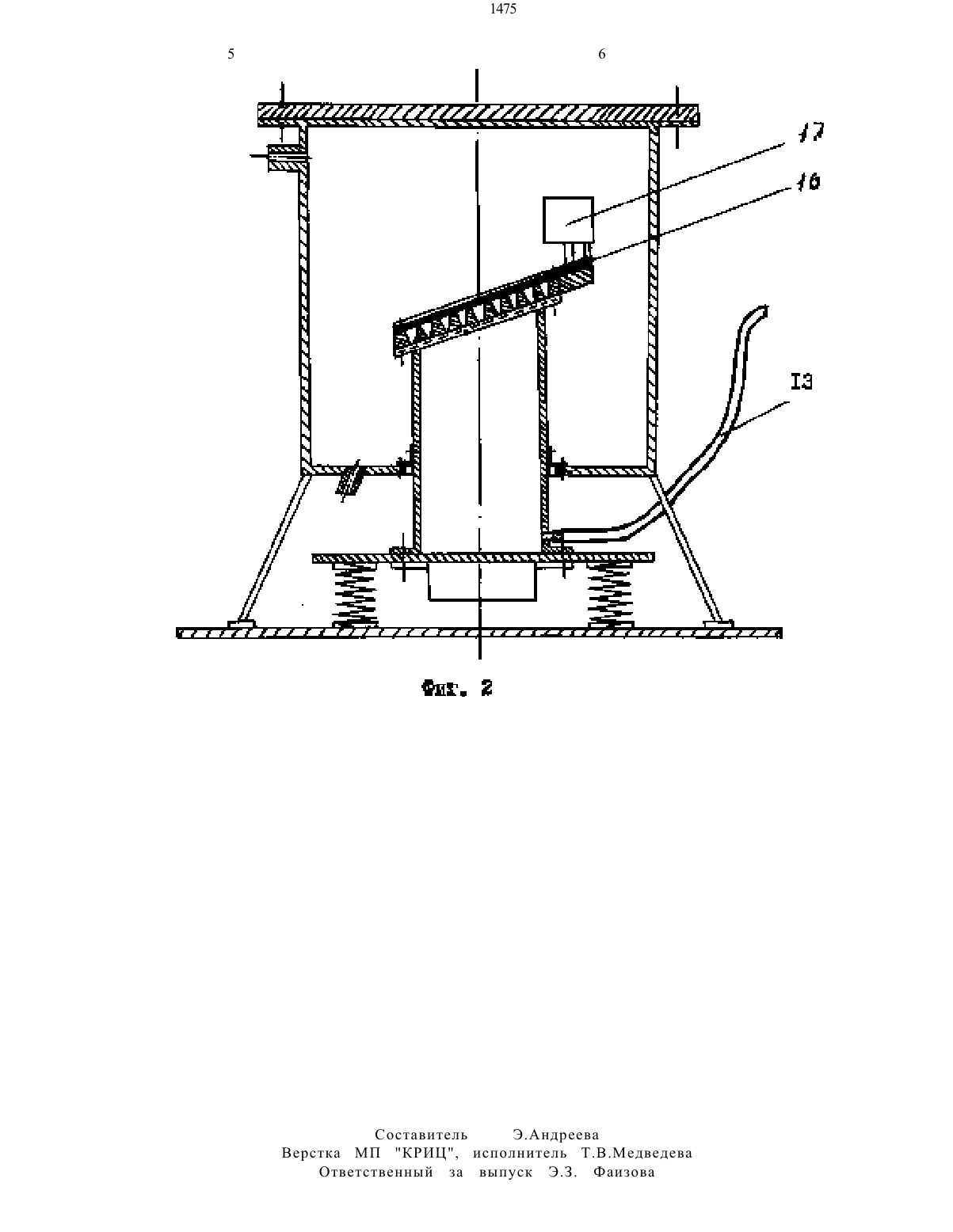

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Семипалатинский технологический институт МЯСНОЙ и МОЛОЧНОЙ промышленности(56) Авторское свидетельство СССР М 1456187, кл.В 01 В 29/28,1989 г.(57) Изобретение относится к области фильтрования и может быть использовано для очистки жидкостей от взвешенных частиц в различных отраслях промышленности.отделения фильтрата, упрощение конструкции фильтра и его эксплуатации, повышение степени регенерации фильтровальной перегородки.Вибрационный фильтр содержит корпус со штуцерами ввода суспензии и вывода осадка и отвода фильтрата, вибропривод и укрепленные на торце цилиндра и размещенные в корпусе решетку и фильтровальную перегородку. Цилиндр пропущен через дно корпуса и выполнен со средством поддержания в нем уровня фильтрата не менее 0,7 высоты цилиндра.Решетка и фильтровальная перегородка установлены с наклоном к горизонтали и снабжены щетками.Изобретение относится к области фильтрования и может быть использовано для очистки жидкостей от взвешенных частиц в различных отраслях промышленности.Известен вибрационный фильтр, содержащий корпус со штуцерами ввода суспензии и вывода осадка,вибропривода, выведенного сверху корпуса цилиндра(трубы) со штуцерами для отвода фильтрата, установленных внизу цилиндра, двух фильтровальных перегородок и решетки с соплами, направленными вверх на эластичную перегородку (1).Недостатком этого фильтра является то, что невозможно полностью использовать фильтрат,находящийся в цилиндре в конце процесса фильтрования сложно производить замену фильтровальной перегородки, регенерация которой в процессе эксплуатации осуществляется в недостаточной мере.Цель изобретения - повышение эффективности отделения фильтрата, упрощение конструкции фильтра и его эксплуатации, повышение степени регенерации фильтровальнойперегородки.Поставленная цель достигается тем, что ввибрационной фильтре содержащем корпус со штуцерами ввода суспензии и вывода осадка и отвода фильтрата, вибропривод и укрепленные на торце цилиндра и размещенные в корпусе решетку и фильтровальную перегородку, цилиндр пропущен через дно корпуса и выполнен со средством поддержания в нем уровня фильтрата не менее 0,7 высоты цилиндра. Решеткаи фильтровальная перегородка установлены с наклоном к горизонтали и снабжены щетками. Изобретение поясняется чертежами. На фиг.1 изображен фильтр в разрезе с решеткой и фильтровальной перегородкой, расположенными горизонтально на фиг.2-вибрационный фильтр в разрезе с решеткой и фильтровальной перегородкой,расположенными под углом к горизонту. Виброфильтр (фиг. 1) состоит из корпуса 1 со съемной крышкой 2, штуцера для подачи суспензии 3, штуцера для отвода осадка 4. Внутри корпуса 1 с выводом наружу через дно установлен цилиндр 5 со штуцером для отвода фильтрата 6, соединенный с вибратором 7. Эластичная фильтровальная перегородка 8 расположена под решеткой 9 И укреплена на верхнем торце цилиндра 5. Виброфильтр снабжен специальным средством для за ниш) (о) 21 (61)поления цилиндра (до начала работы) фильтратом И поддержания рабочего уровня фильтрата в цилиндре 5 равного не менее 0,7 высоты цилиндра 5.Средство для поддержания уровня, подсоединяемое к нижней части цилиндра 5, может быть выполнено в виде трубок 10 с двухходовым краном 1 1 и вентилями 12(фиг. 1) или в виде гибкого шланга 13 (фиг.2).Между цилиндром 5 и дном корпуса 1 выполнено уплотнение 14, сам корпус 1 устанавливается жестко на раме 15. Для повышения степени регенерации фильтровальной перегородки 8, решетка 9 и сама фильтровальная перегородка 8 на верхнем конце цилиндра 5 устанавливаются наклонно к горизонту и снабжаются щетками 16, имеющими привод 17.Виброфильтр работает следующим образом. Перед началом работы цилиндр 5 посредством системы трубок 10 с двухходовым краном 1 1 и вентилями 12 (фиг. 1) или гибкого шланга 13 (фиг.2) заполняют фильтратом до рабочего уровня. При включении вибропривода 7 цилиндр 5 с решеткой 9 и, укрепленной на ней,фильтровальной перегородкой 8 совершают возвратно-поступательные движения, создающие пульсации давления жидкости, находящейся в корпусе, и в фильтрате, находящемся в цилиндре 5. В результате этого создается пульсационное и циркуляционное движение жидкости, которое совместно с инерционными силами, приложенными к дисперсным частицам,псевдоожижает и сносит их с решетки. Кроме того,перегородки. Заполнение фильтратом цилиндра до уровня не менее 0,7 его высоты и расположение фильтровальной перегородки под решеткой создает дополнительный средний статический напор,транспортирующий фильтрат на высоту большую уровня жидкости в корпусе(при атмосферном давлении над поверхностью суспензии). Для замены фильтровальной перегородки не требуется дополнительных операций, кроме съема крышки (если она имеется). Формула изобретения1. Вибрационный фильтр, содержащий корпус со штуцерами ввода суспензии и вывода осадка и отвода фильтрата, вибропривод и укрепленные на торце Цилиндра и размещенные в корпусе решетку и фильтровальную перегородку,отличающийся тем, что, с целью упрощения эксплуатации , изготовления фильтра и эффективности отделения фильтрата, цилиндр пропущен через дно корпуса и выполнен со средством поддержания в нем уровня фильтрата не менее 0,7 высоты цилиндра.2. Фильтр по п.1, отличающийся тем, что с целью повышения эффективности регенерации, решетка и фильтровальная перегородка установлены с наклоном к горизонтали и снабжены щетками.- э. ц т. 7 дь- 1 . Ь 1 чн Ггпа ад и ь 1 в / а д ч ч ч 15 ьСоставитель Верстка МП КРИЦ,Ответственный за
