Устройство для автоматического пожаротушения Курилова В.

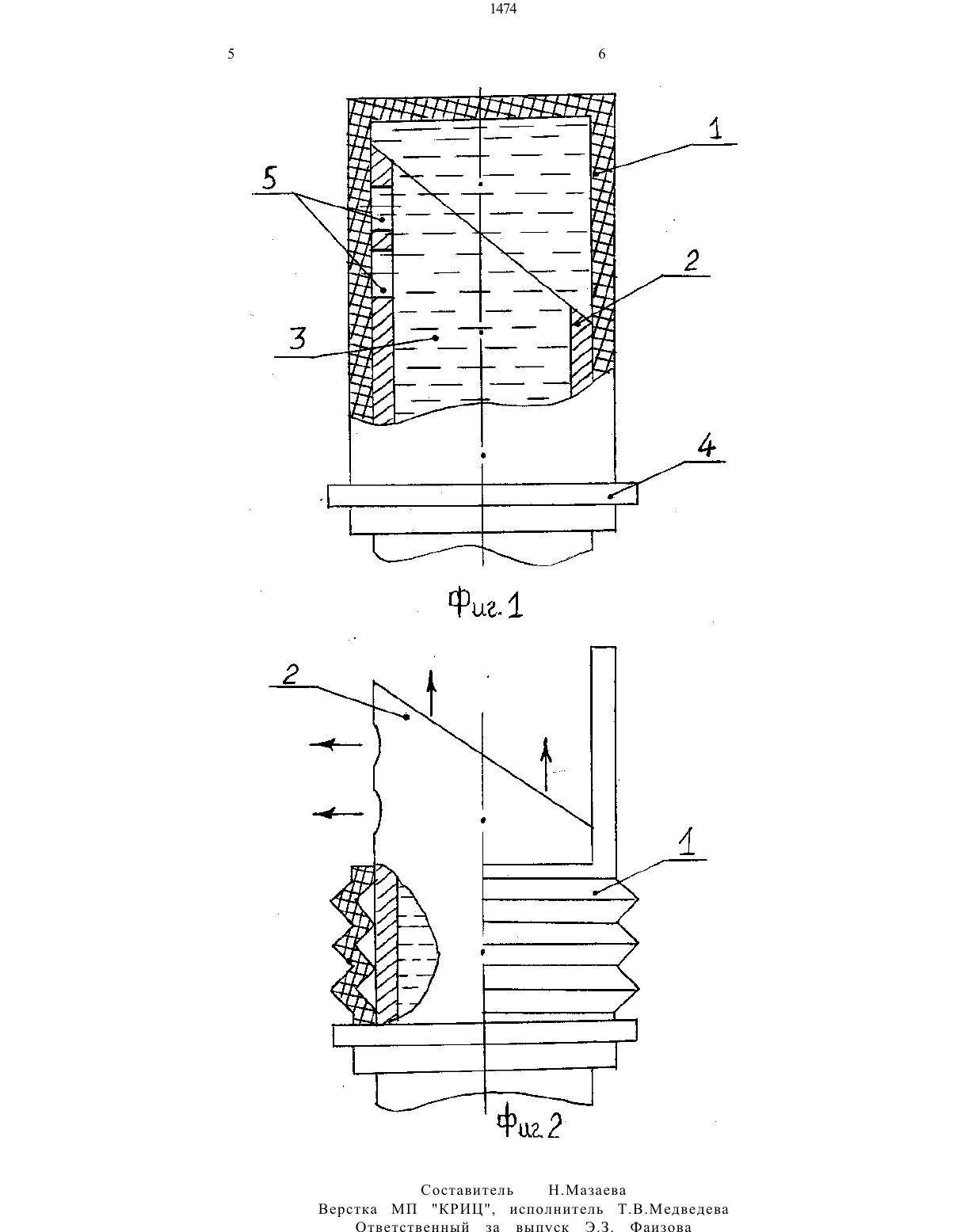

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство Мг 1404083, кл. А 62 С 37/06, 1988 г.(5 4) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ПОЖАРОТУШЕНИЯ КУРИЛОВАВ.Устройство автоматического пожаротушения содержит трубопровод и клапан. Конец трубопровода выполнен заостренным, а клапан выполнен в виде полимерного стакана, надетого на заостренный конец трубопровода и закрепленного посредством хомута, предварительно растянутого термообработкой, причем температура стеклованиятемпературы боковой выполнены Изобретение противопожарной к устройствам пожаротушения.Известно устройство автоматического пожаротушения, содержащее выполненной в корпусе и перекрытый мембраной канал,прикрепленный к корпусу откидной рычаг с тепловым замком и размещенные между тепловым замком и мембраной нож с опорой и пружинящий элемент для перемещения ножа .(Авторское свидетельство СССР Не 1404083, кл. А 62 С 37/06,1988).Недостатком устройства сложность конструкции.Достигается это тем, что в устройстве автоматического пожаротушения,содержащем трубопровод и клапан, конец трубопровода выполнен заостренным, а клапан выполнен в виде полимерногонагрева при поверхности отверстия.стакана, надетого на заостренный конеЦ трубопровода и закрепленного посредствомхомута, предварительно растянутого термообработкой, причем температура стеклования полимера ниже температурынагрева при пожаре. На боковой поверхности трубопровода выполнены отверстия.Сущность изобретения заключается в следующем.На заостренный конец трубопровода надет полимерный стакан, предварительно растянутый термообработкой и закрепленный посредством хомута, причем температура стеклования полимера ниже температуры нагрева при пожаре. При нагреве во время пожара полимерного стакана выше температуры стеклования произойдет сжатие(сокращение) стенок стакана и протыкание дна его заостренным концом трубопровода,в результате происходит выброс воды. Стакан выполнен из полимера, например,марки ПЭМА (полиэтилметакрилат) со стеклованием при 65 С.3 На фиг.2 изображено устройство в рабочем (сжатом) состоянии. Устройство содержит Полимерный стакан 1, надетый на заостренный конец 2 трубопровода, в котором находится вода 3. Стакан 1 закреплен на трубопроводе хомутом 4. На заостренном конце 2 выполнены боковые отверстия 5. Устройство работает следующим образом.Во время пожара происходит следующеес полимерным стаканом 1. Если температура нагрева стакана 1 превысит температуру стеклования, то произойдет сжатие(сокращение) стенок стакана 1 и прокалывание дна стакана заостренным концом 2, в результате происходит выброс воды 3. Для повышения надежности при неполном прокалывании дна стакана 1 в заостренном конце 2 выполнены боковые отверстия 5 через которые выбрасывается вода 3.1. Устройство автоматического пожа ротушения, содержащее трубопровод и клапан, отличающееся тем, что конец трубопровода выполнен заостренным, а клапан выполнен в виде полимерного стакана, надетого на заостренный конец трубопровода и закрепленного посредством хомута, предварительно растянутоготермообработкой, причем температура стеклования полимера ниже температуры нагрева2. Устройство по п.1 отличающееся тем, что на боковой поверхности трубопровода выполнены отверстия.Верстка МП КРИЦ, Исполнитель Т.В.Медведева Ответственный за выпчск 9.3. Фаизова
