Фильтр для очистки сточных вод.

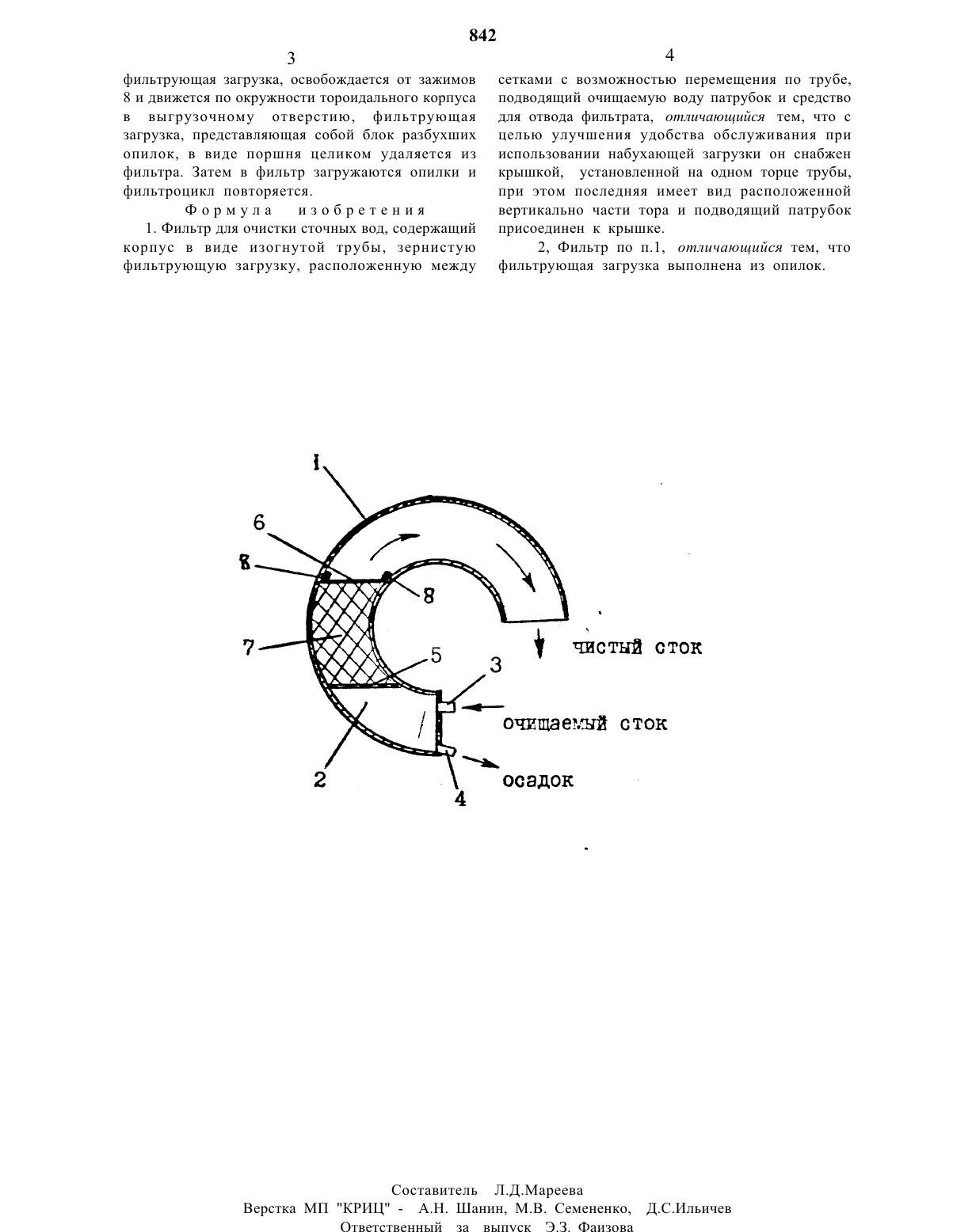

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Государственное научно-производственное объединение промышленной экологии Казмеханобр(56) Авторское свидетельство СССР Не 109534,кл. В 011 Э 23/10, 1982. Авторское свидетельство СССР М 1430059,кл. В 011 Э 23/10, 1985.(54)ФИЛЬТР ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД(57) Изобретение относится к области очистки сточных вод, а также может быть использовано для удаления из раствора взвесей различнойЦель изобретения - улучшение удобства обслуживания при использовании набухающих фильтрующих загрузок.Фильтр для очистки сточных вод содержит корпус в виде изогнутой трубы, зернистую фильтрующую загрузку, расположенную между сетками с возможностью перемещения по грубо,подводящий очищаемую воду патрубок и средство для отвода фильтрата. Фильтр снабжен крышкой,установленной на одном торце трубы, при этом последняя имеет вид расположенной вертикально части тора и подводящий патрубок присоединен к крышке.Фильтрующая загрузка выполнена из опилок.Изобретение относится к области очистки сточных вод, а также может быть использовано для удаления из раствора взвесей различной степени дисперсности.Целью изобретения является улучшение удобства обслуживания при использовании набухающих фильтрующих загрузок.На чертеже представлено поперечное сечение фильтра.Фильтр состоит из корпуса 1, выполненного в виде изогнутой в вертикальной плоскости трубы в форме части тора, один торец которой закрыт крышкой 2, а другой выполнен открытым. К крышке 2, установленной вертикально,присоединены подводящий очищаемую воду патрубок 3 И патрубок 4 для отвода осадка. В корпусе между сетками 5 и б размещена набухающая фильтрующая загрузка 7, например,опилки.Фильтр для очистки сточных вод от взвешенных веществ работает следующим образом.Очищаемая сточная вода подается внутрь корпуса 1 порез патрубок 3, раствор проходит черев нижнюю ветку 5, верхнюю 6 и фильтрующую загрузку 7 и выводится на верхней части тороидальнего корпуса. Часть дисперсных примесей флокулируется на нижней поверхности фильтрующей загрузки 7 И под действием силы тяжести опускается вниз 8, откуда выгружается через патрубок 4.Остальная часть дисперсных примесей при прохождении через фильтрующую загрузку 7 флокулируется в ее порах. Фильтрующая загрузка 7 под действием восходящих потоков очищаемся жидкости поднимается в верхней сетке 6, тем самым происходит уплотнение в фильтрующей загрузке.После окончания фильтроцикла верхняя подвижная сетна, и которой поджимаетсяфильтрующая загрузка, освобождается от зажимов 8 И движется по окружности тороидального корпуса в выгрузочному отверстию, фильтрующая загрузка, представляющая собой блок разбухщих опилок, в виде поршня Целиком удаляется из фильтра. Затем в фильтр загружаются опилки и фильтроЦикл повторяется. Формула изобретения1. Фильтр для очистки сточных вод, содержащий корпус в виде изогнутой трубы, зернистую расположенную междуфИЛЬТруЮЩуЮ загрузку, Составитель Верстка МП КРИЦ А.Н. Шанин, М.В. Семененко, 4сетками с возможностью перемещения по трубе,подводящий очищаемую воду патрубок и средство для отвода фильтрата, отличающийся тем, что с Целью улучшения удобства обслуживания при использовании набухающей загрузки он снабжен крышкой, установленной на одном торЦе трубы,при этом последняя имеет вид расположенной вертикально части тора и подводящий патрубок присоединен к крышке.2, Фильтр по п.1, отличающийся тем, что фильтрующая загрузка выполнена из опилок.Ответственный за выпуск Э.З. Фаизова
