Аппарат с перемешивающим устройством

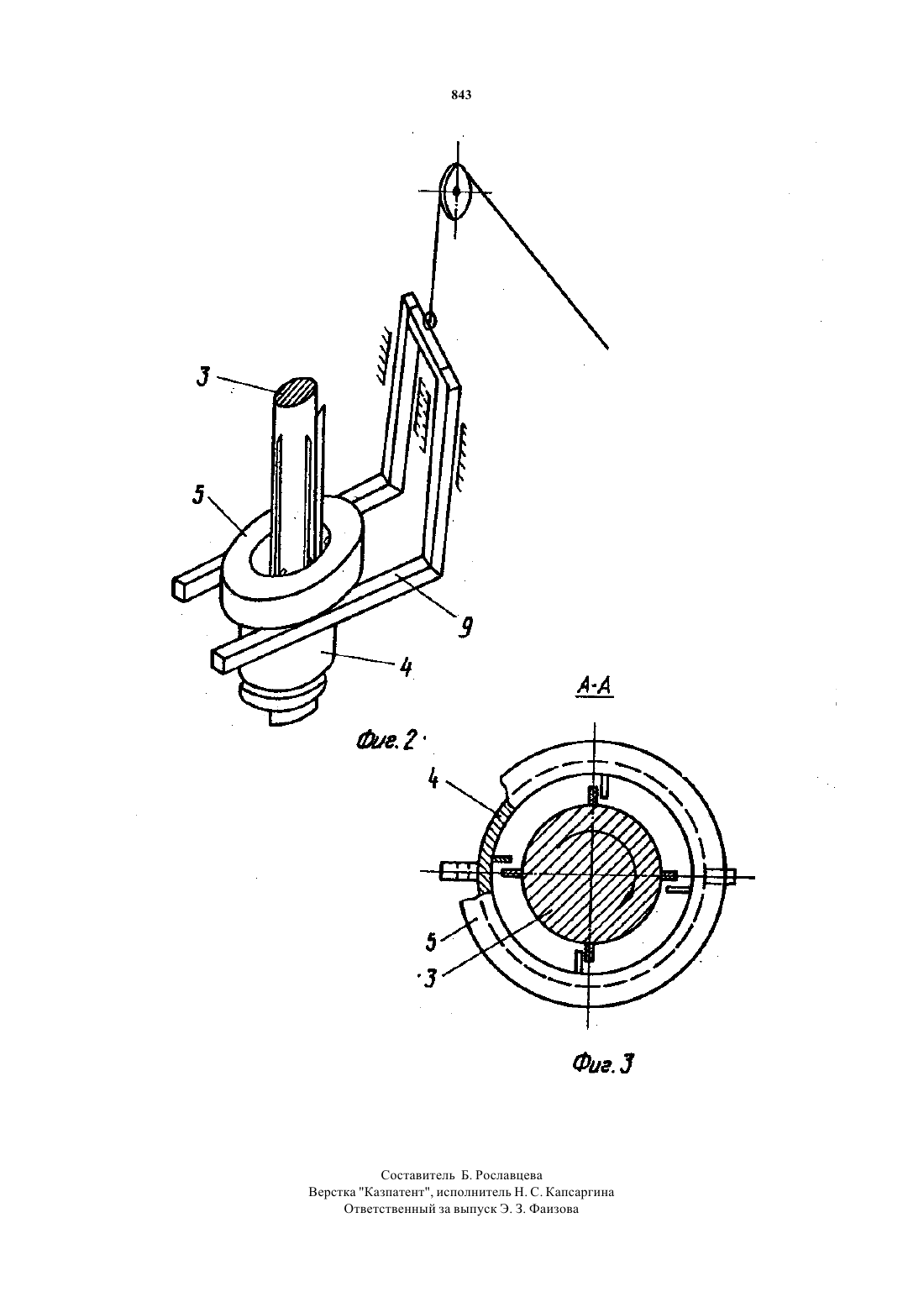

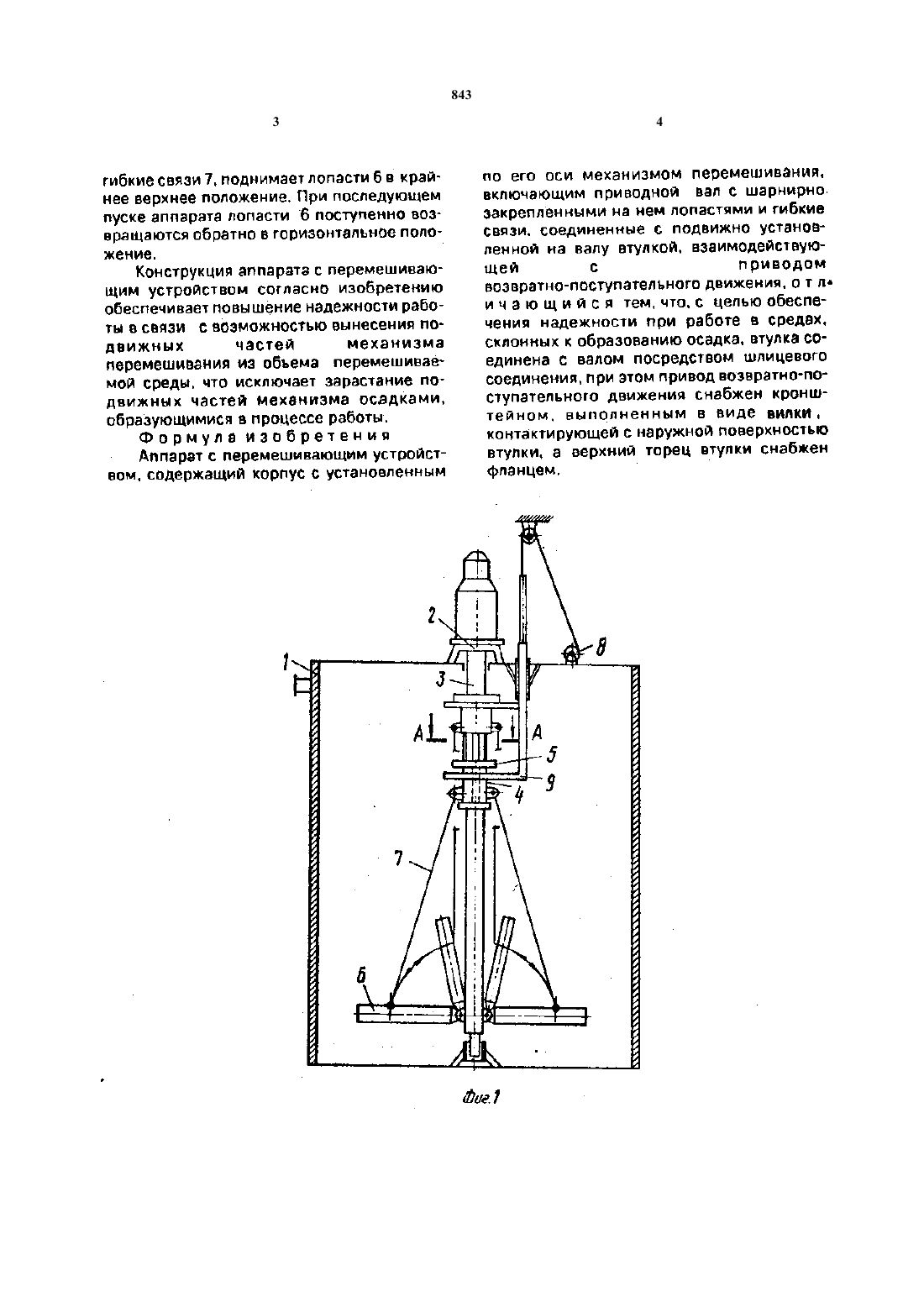

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВперемешиванием большой емкости, Цель обеспечить надежность при работе в средах. склонных к образованию осадка. Аппарат включает корпус 1. механизм перемешивания 2. содержащий приводной вал с подвижной шлицевой втулкой 4 с фланцем 5 и шарнирно закрепленными на валу лопастями 6. гибкие связи 7 и привод воз(73) Акционерное общество открьттого типа Всероссийский алюминиево-магниевыи институтИзобретение относится к оборудованию для перемешивания суспензии и может быть использовано при производстве глинозема в алюминиевой промышленности, а также в других отраслях цветной металлургии. где широко применяются аппараты свратно-поступательного движения В. который снабжен кронштейном 9. выполненным в виде вилки. контактирующей с наружной поверхностью втулки 4. При остановке механизма перемешивания 2 автоматически включается привод возвратно-поступательного движения 8. который подымает лопасти 6 в крайнее верхнее положение. При пуске аппарата лопасти Б постепенно воз ВПЗЩЭЮТСЯ В ГОРИЗОНТЗПЬНОЕ ПОЛОЖЕНИЕ. 3 ИЛ.Изобретение относится к оборудованию для перемешивания суспензий и может быть использовано при производстве глинозема в алюминиевой промышленности.Цель изобретения обеспечение надежностит работы аппарата в средах. склонных к образованию осадка.. На Фиг показан общий вид аппарата с перемешивающим устройством на Фиг.2 общий вид механизма подъема лопастей на фиг.3 - сечение А-А по валу и шлицевой втулке.Аппарат включает корпус 1. механизм перемешивания 2. содержащий приводнойвал 3- с подвижной шлицевой втулкой 4 с.фланцем 5 и шарнирно закрепленными на валу лопастями б, гибкие связи 7 и приводвозвратно-поступательного движения 8. Привод возвратно поступательного движения снабжен кронштейном 9. выполненным в виде вилки. контактирующей с наружной поверхностью втулки 4.Аппарат работает следующим образом.При остановке механизма перемешивания 2 в аппарате начинается интенсивное выпадение твердой фазы суспензии. что в конечном счете может привести к заваливанию осадком нижнего яруса лопастей 6 и невозможности в дальнейшем нормального запуска аппарата в работу. Поэтому при остановке механизма перемешивания 2 аппарата автоматически включается привод возврата-поступательного движения В. в результате чего кронштейн 9. взаимодействуя с фланцем 5 шлицевой втулки д черезгибкие связи 7. поднимает лопасти б в крайнее верхнее положение. При последующем пуске аппарата лопасти 6 поступенно возвращаются обратно в горизонтальное положение. Конструкция аппарата с перемешивающим устройством согласно изобретению обеспечивает повышение надежности работы в связи с возможностью вынесения подвижных частей механизма перемешивания из объема перемешиваемой среды. что исключает зарастание подвижных частей механизма осадками,образующимися в процессе работы. Формула изобретении Аппарат с перемешивающим устройством. содержащий корпус с установленнымпо его оси механизмом перемешивания. включающим приводной вал с шарнирно. закрепленными на нем лопастями и гибкие связи. соединенные с подвижна установленной на валу втулкой. взаимодействующеи а приодом возвратив-поступательного движения. о т ли ч а ю щ и и с я тем. что. с целью обеспечения надежности при работе в средах. склонных к образованию осадка. втулка соединена с валом посредством шлицевого соединения. при этом привод возвратив-поступательного движения снабжен кронштейном. выполненным в виде вилки,контактирующей с наружной поверхностью втулки. а верхний торец втулки снабжен
