Аппарат для разрушения концентрированных эмульсий “Каскад”

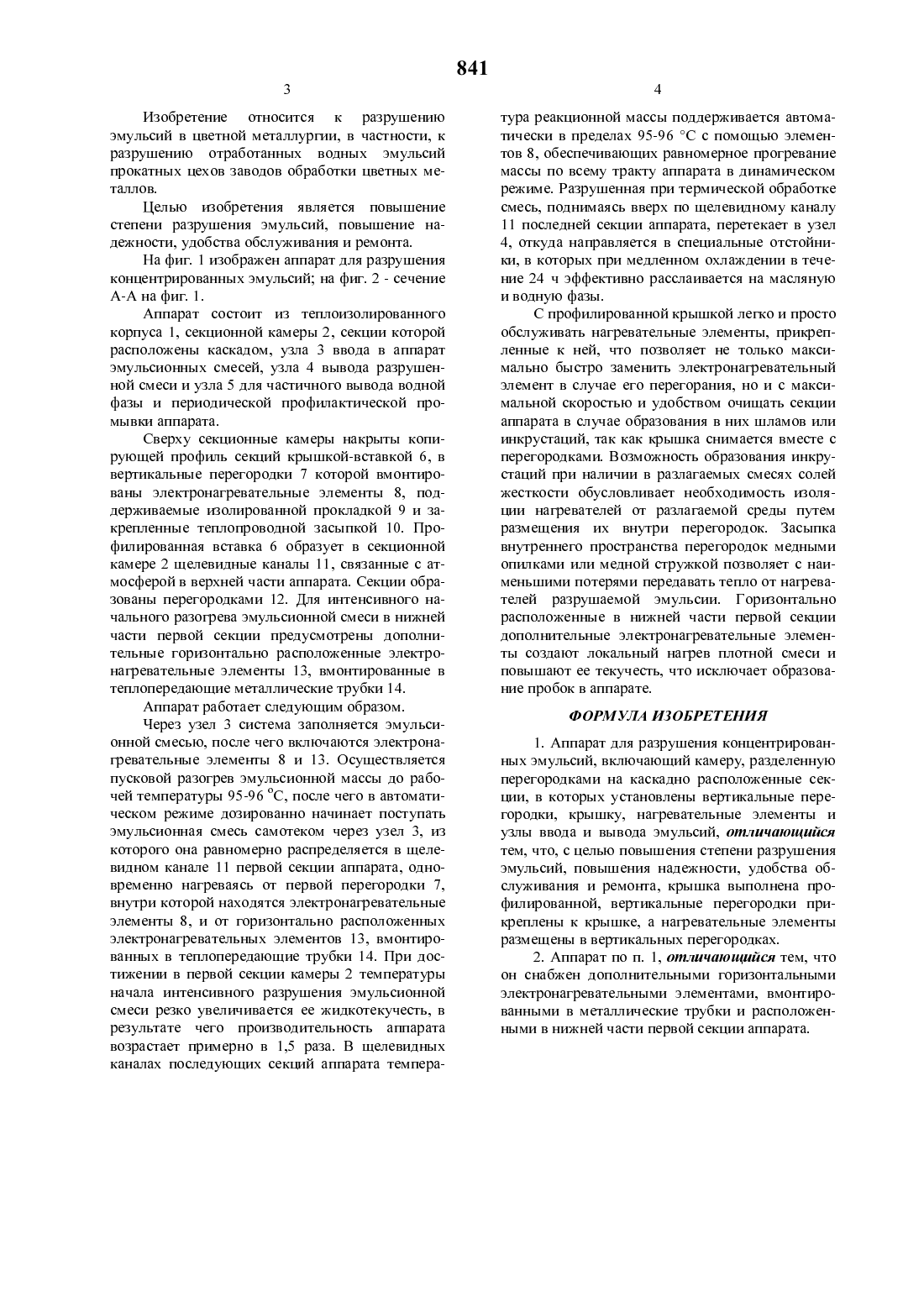

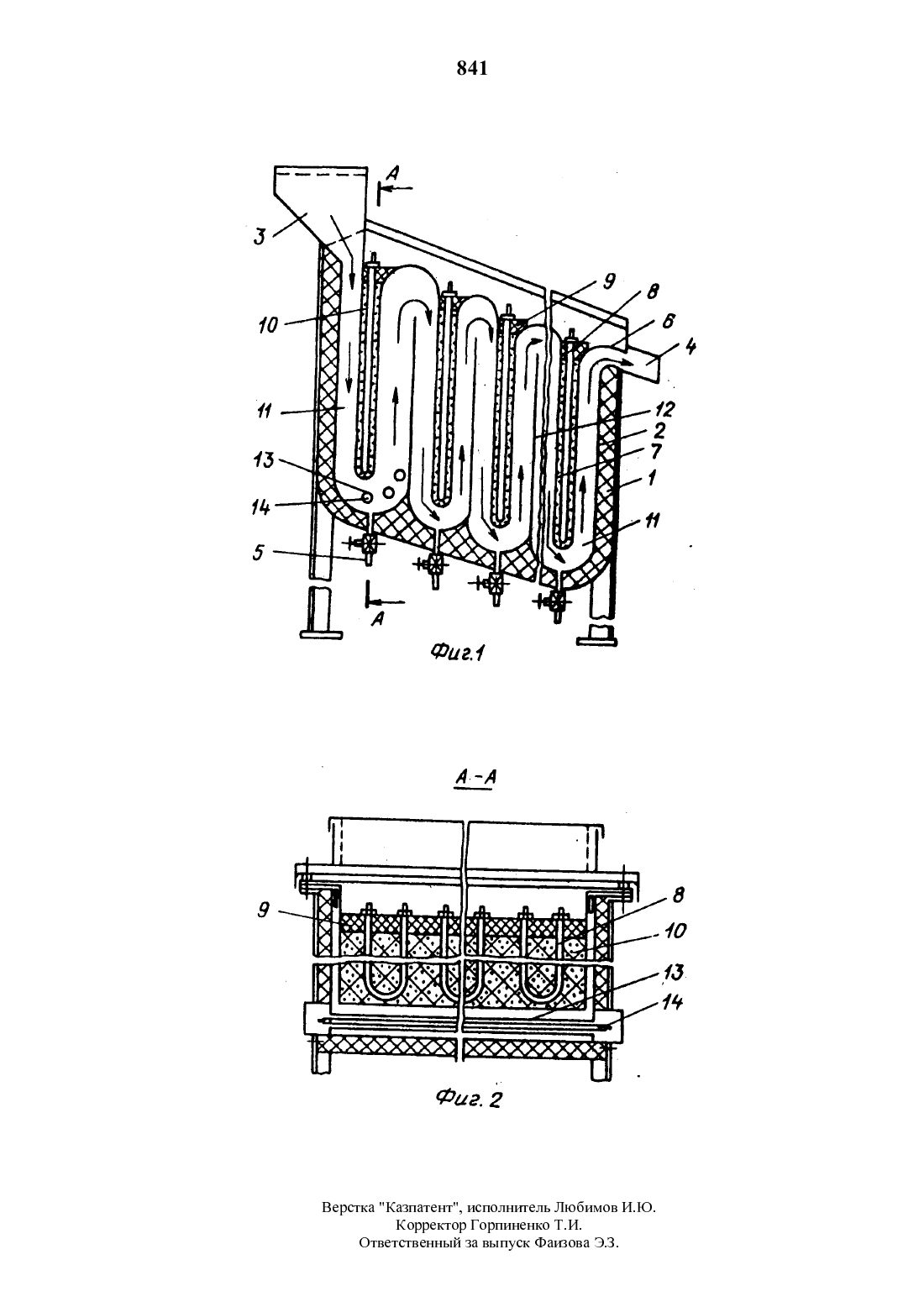

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) АППАРАТ ДЛЯ РАЗРУШЕНИЯ КОНЦЕНТРИРОВАННЫХ ЭМУЛЬСИИ КАСКАДП(57) Изобретение относится к аппаратам для разрушения концентрированных эмульсий, повыша ет степень разрушения эмульсий, надежность,удобство обслуживания и ремонта. Аппарат содержит камеру, разделенную перегородками на каскадно расположенные секции, в которых установлены вертикальные перегородки, крышку,нагревательные элементы и узлы ввода и вывода эмульсий. Крышка выполнена профилированной,вертикальные перегородки прикреплены к крышке, а нагревательные элементы размешены в вертикальных перегородках. Аппарат снабжен дополнительными горизонтальными электронагревательными элементами, вмонтированными в металлические трубки и расположенными в нижней части первой секции аппарата.Изобретение относится к разрушению эмульсий в цветной металлургии, в частности, к разрушению отработанных водных эмульсий прокатных цехов заводов обработки Цветных металлов.Целью изобретения является повышение степени разрушения эмульсий, повышение надежности, удобства обслуживания и ремонта.На фиг. 1 изображен аппарат для разрушения концентрированных эмульсий на фиг. 2 - сечение А-А на фиг. 1.Аппарат состоит из теплоизолированного корпуса 1, секционной камеры 2, секции которой расположены каскадом, узла 3 ввода в аппарат эмульсионных смесей, узла 4 вывода разрушенной смеси и узла 5 для частичного вывода водной фазы и периодической профилактической промывки аппарата.Сверху секционные камеры накрыты копирующей профиль секций крышкой-вставкой 6, в вертикальные перегородки 7 которой вмонтированы электронагревательные элементы 8, поддерживаемые изолированной прокладкой 9 и закрепленные теплопроводной засыпкой 10. Профилированная вставка 6 образует в секционной камере 2 щелевидные каналы 11, связанные с атмосферой в верхней части аппарата. Секции образованы перегородками 12. Для интенсивного начального разогрева эмульсионной смеси в нижней части первой секции предусмотрены дополнительные горизонтально расположенные электронагревательные элементы 13, вмонтированные в теплопередающие металлические трубки 14.Аппарат работает следующим образом.Через узел 3 система заполняется эмульсионной смесью, после чего включаются электронагревательные элементы 8 и 13. Осуществляется пусковой разогрев эмульсионной массы до рабочей температуры 95-96 С, после чего в автоматическом режиме дозированно начинает поступать эмульсионная смесь самотеком через узел 3, из которого она равномерно распределяется в щелевидном канале 11 первой секции аппарата, одновременно нагреваясь от первой перегородки 7,внутри которой находятся электронагревательные элементы 8, и от горизонтально расположенных электронагревательных элементов 13, вмонтированных в теплопередающие трубки 14. При достижении в первой секции камеры 2 температуры начала интенсивного разрушения эмульсионной смеси резко увеличивается ее жидкотекучесть, в результате чего производительность аппарата возрастает примерно в 1,5 раза. В щелевидных каналах последующих секций аппарата темпера 841тура реакционной массы поддерживается автоматически в пределах 95-96 С с помощью элементов 8, обеспечивающих равномерное прогревание массы по всему тракту аппарата в динамическом режиме. Разрушенная при термической обработке смесь, поднимаясь вверх по щелевидному каналу 11 последней секции аппарата, перетекает в узел 4, откуда направляется в специальные отстойники, в которых при медленном охлаждении в течение 24 ч эффективно расслаивается на масляную и водную фазы.С профилированной крышкой легко и просто обслуживать нагревательные элементы, прикрепленные к ней, что позволяет не только максимально быстро заменить электронагревательный элемент в случае его перегорания, но и с максимальной скоростью и удобством очищать секции аппарата в случае образования в них шламов или инкрустаций, так как крышка снимается вместе с перегородками. Возможность образования инкрустаций при наличии в разлагаемых смесях солей жесткости обусловливает необходимость изоляции нагревателей от разлагаемой среды путем размещения их внутри перегородок. Засыпка внутреннего пространства перегородок медными опилками или медной стружкой позволяет с наименьшими потерями передавать тепло от нагревателей разрушаемой эмульсии. Горизонтально расположенные в нижней части первой секции дополнительные электронагревательные элементы создают локальный нагрев плотной смеси и повышают ее текучесть, что исключает образование пробок в аппарате.1. Аппарат для разрушения концентрированных эмульсий, включающий камеру, разделенную перегородками на каскадно расположенные секции, в которых установлены вертикальные перегородки, крышку, нагревательные элементы и узлы ввода и вывода эмульсий, отличающийся тем, что, с целью повышения степени разрушения эмульсий, повышения надежности, удобства обслуживания и ремонта, крышка выполнена профилированной, вертикальные перегородки прикреплены к крышке, а нагревательные элементы размещены в вертикальных перегородках.2. Аппарат по п. 1, отличающийся тем, что он снабжен дополнительными горизонтальными электронагревательными элементами, вмонтированными в металлические трубки и расположенными в нижней части первой секции аппарата.Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
