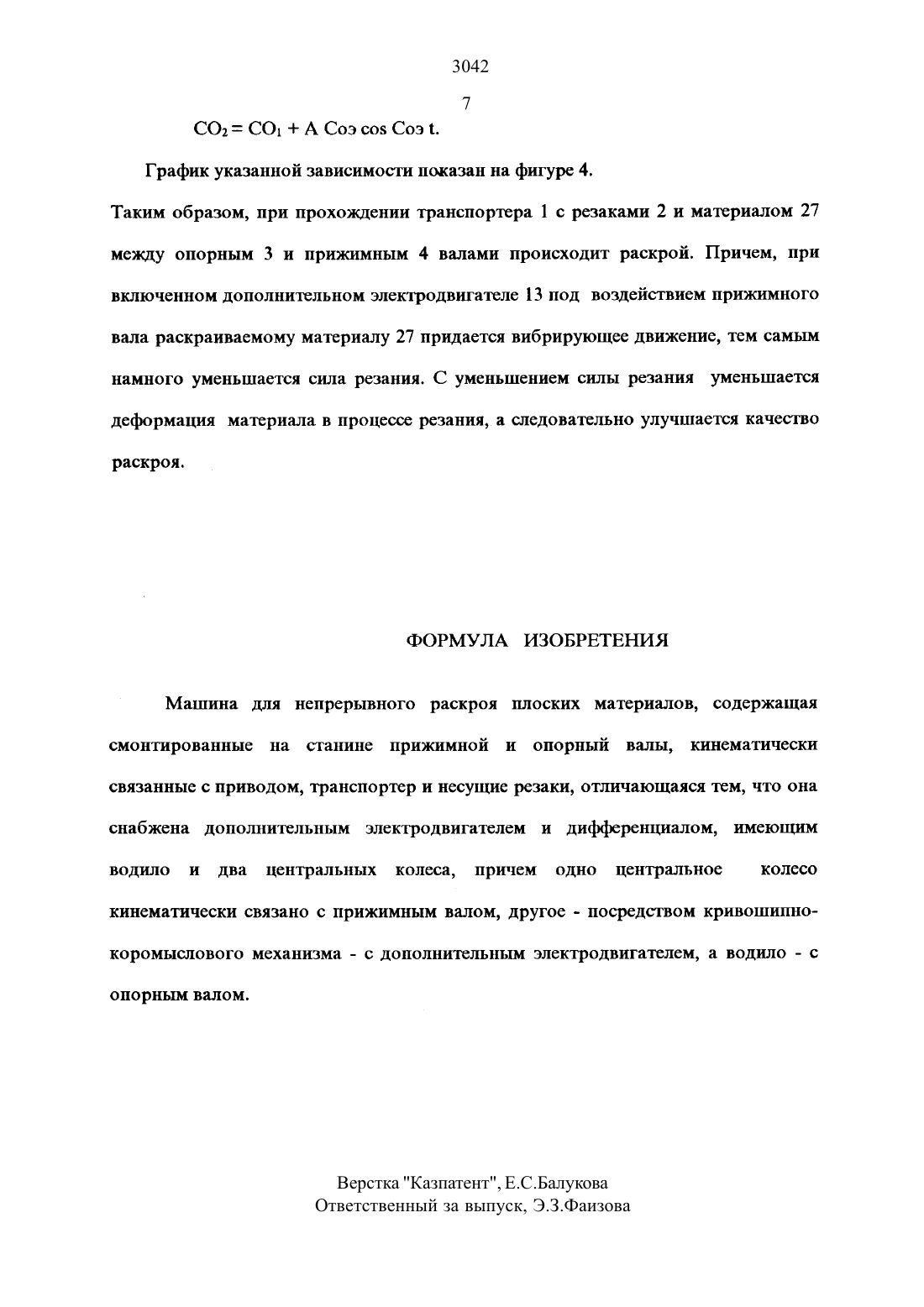

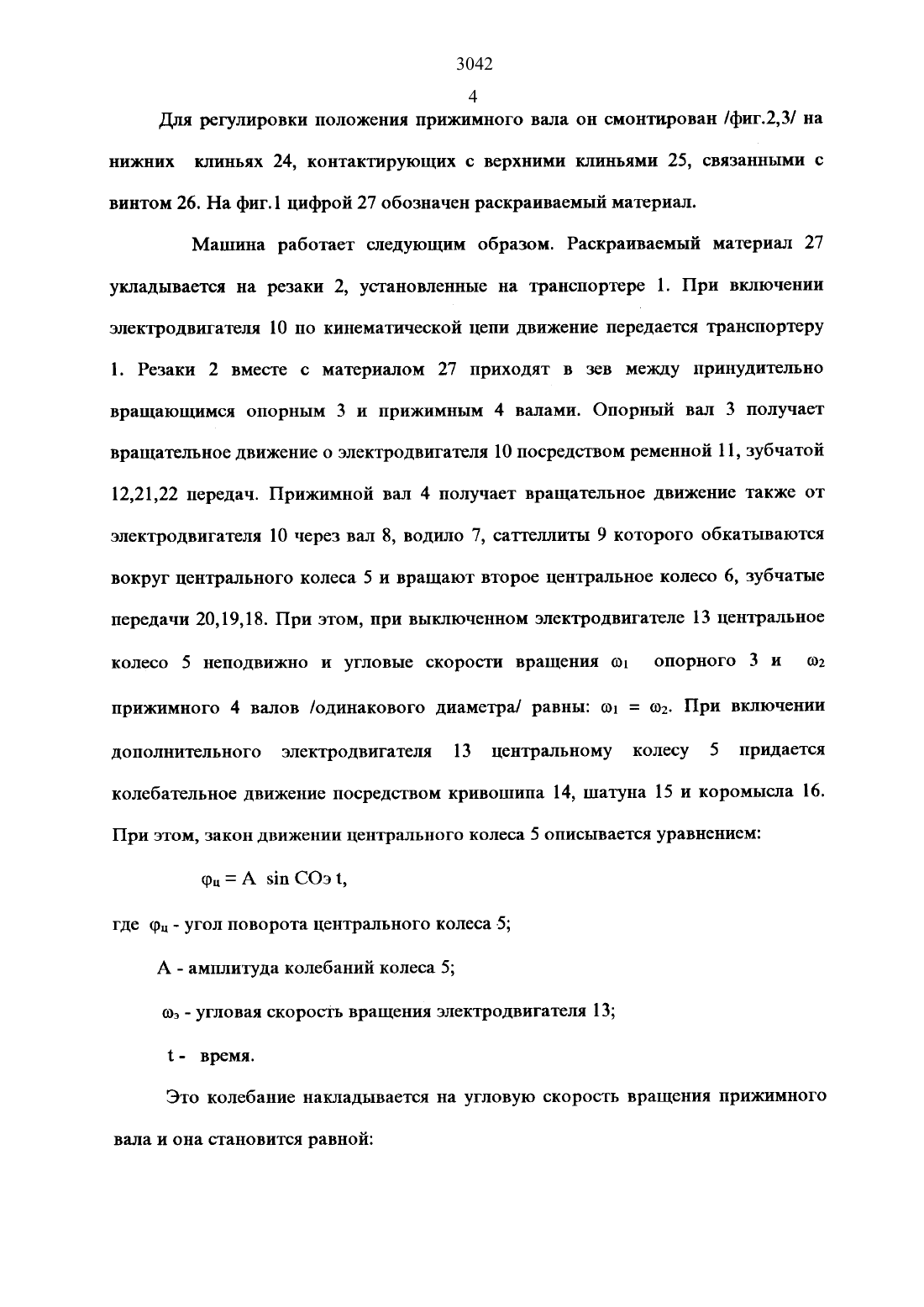

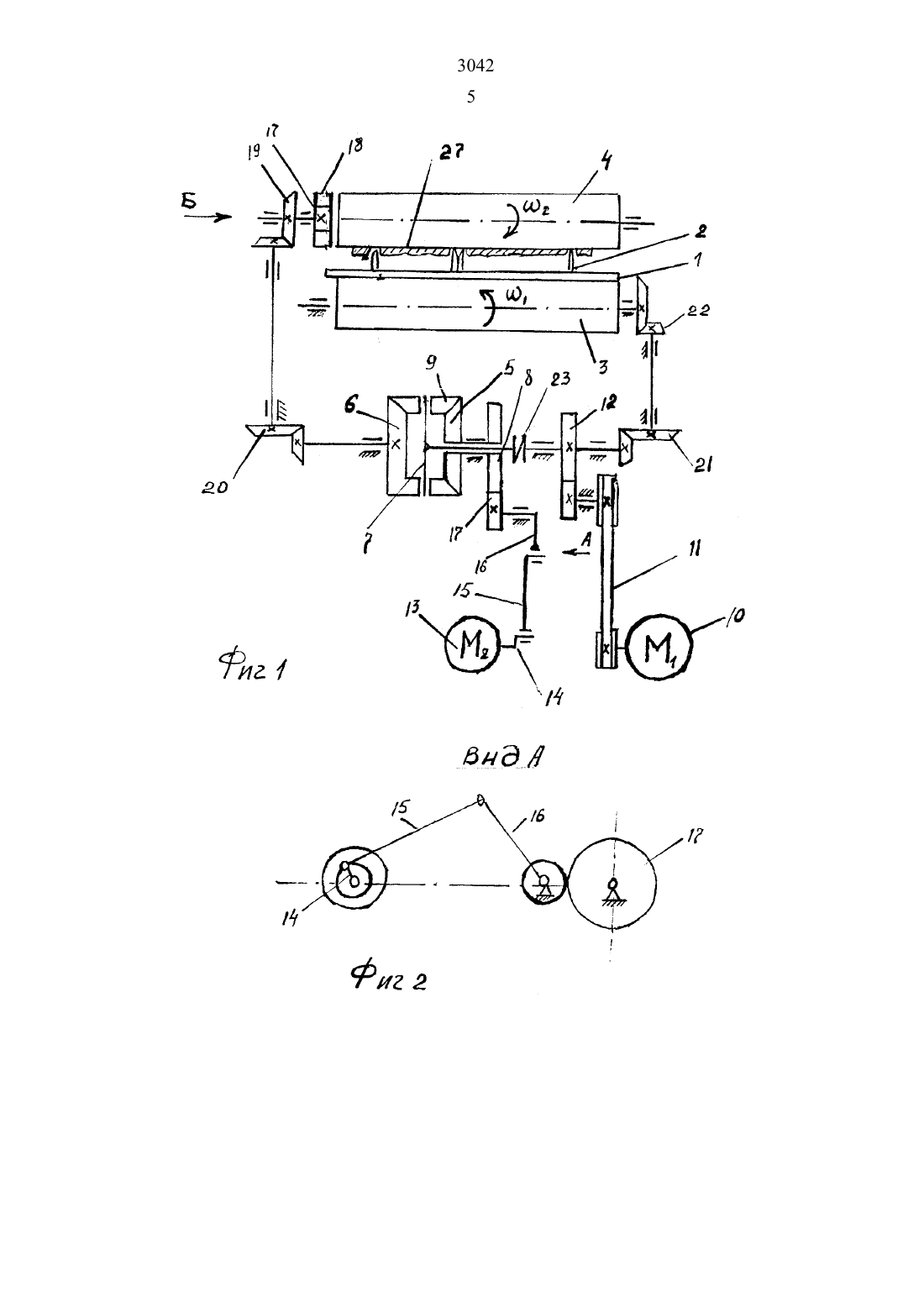

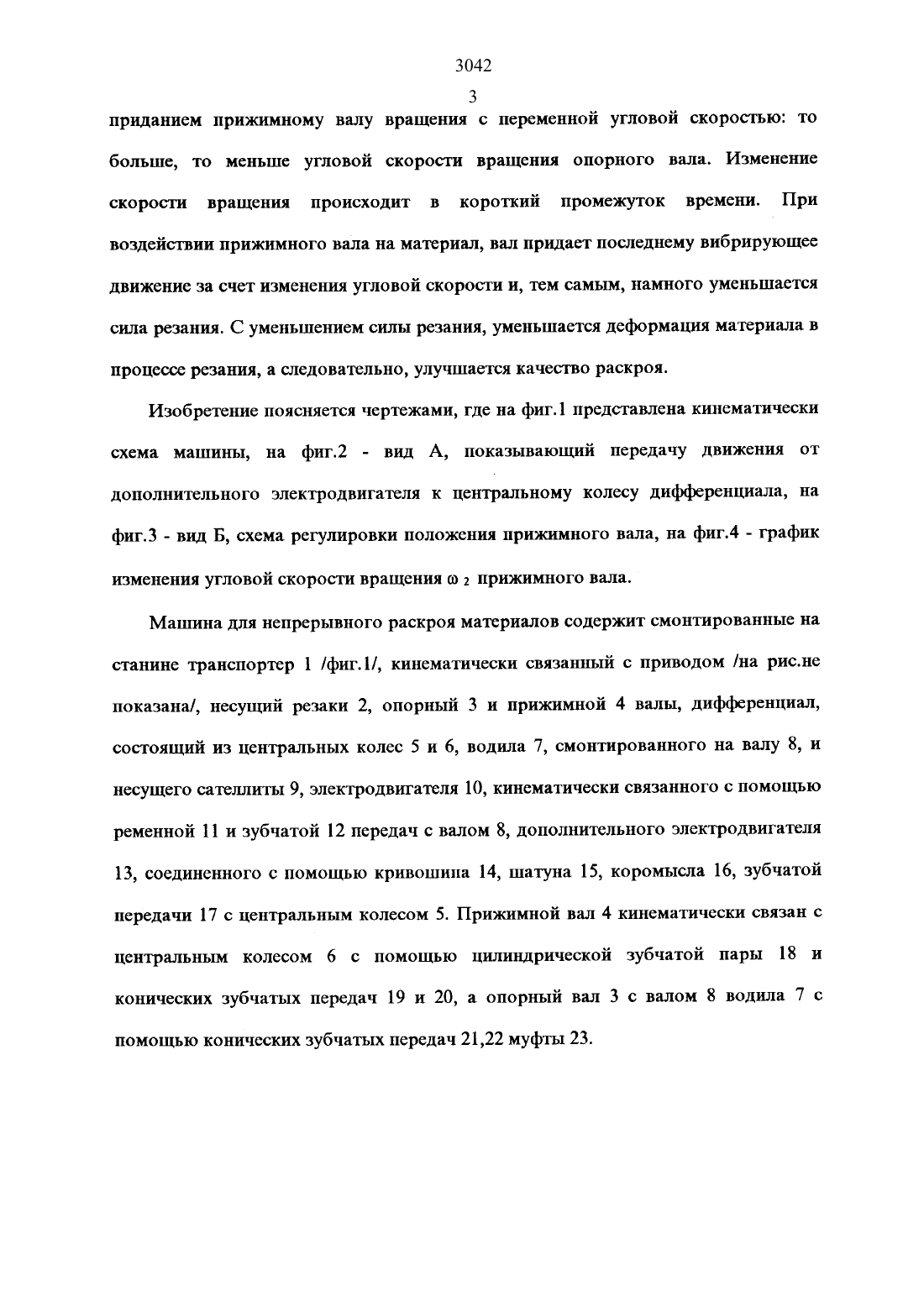

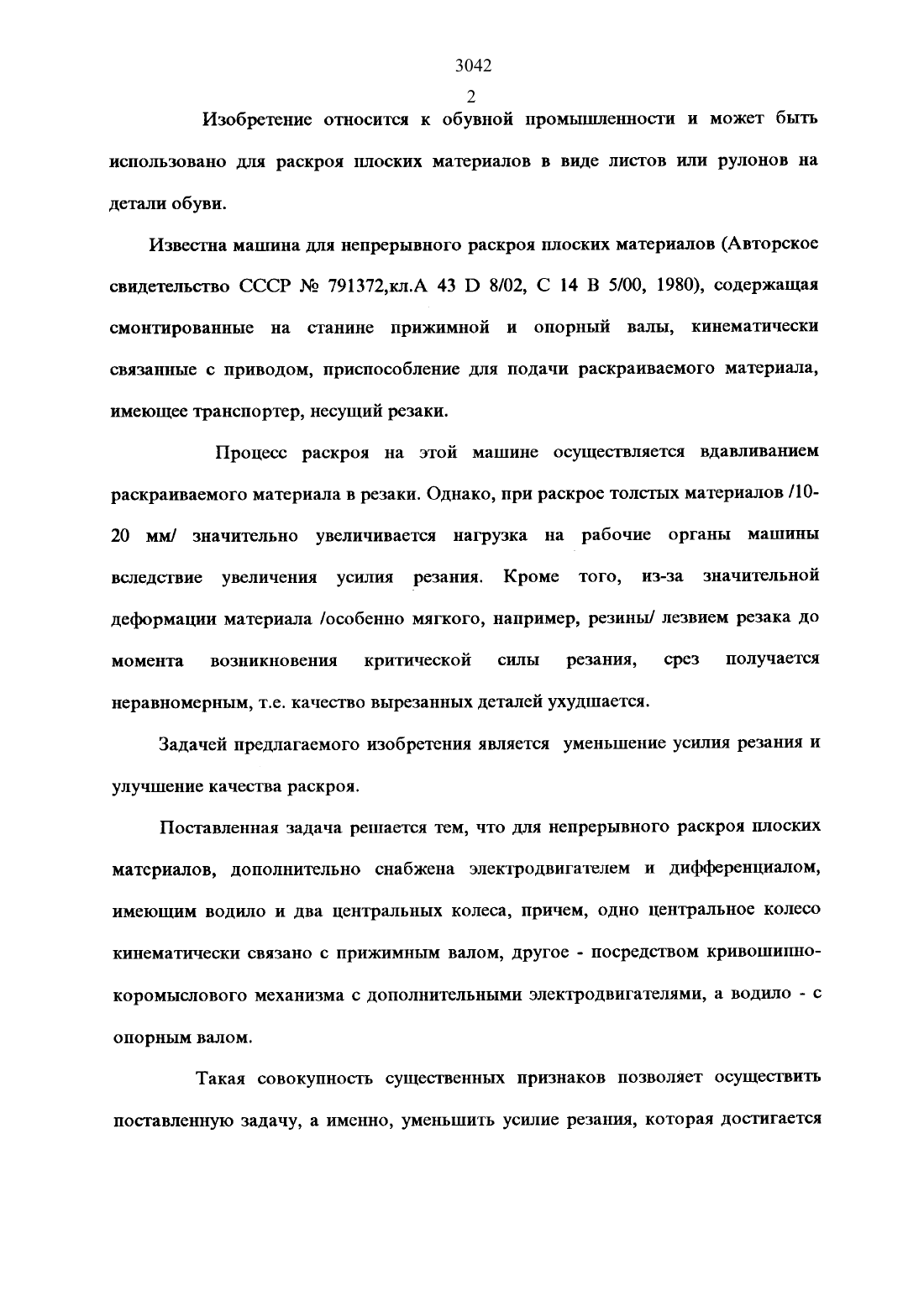

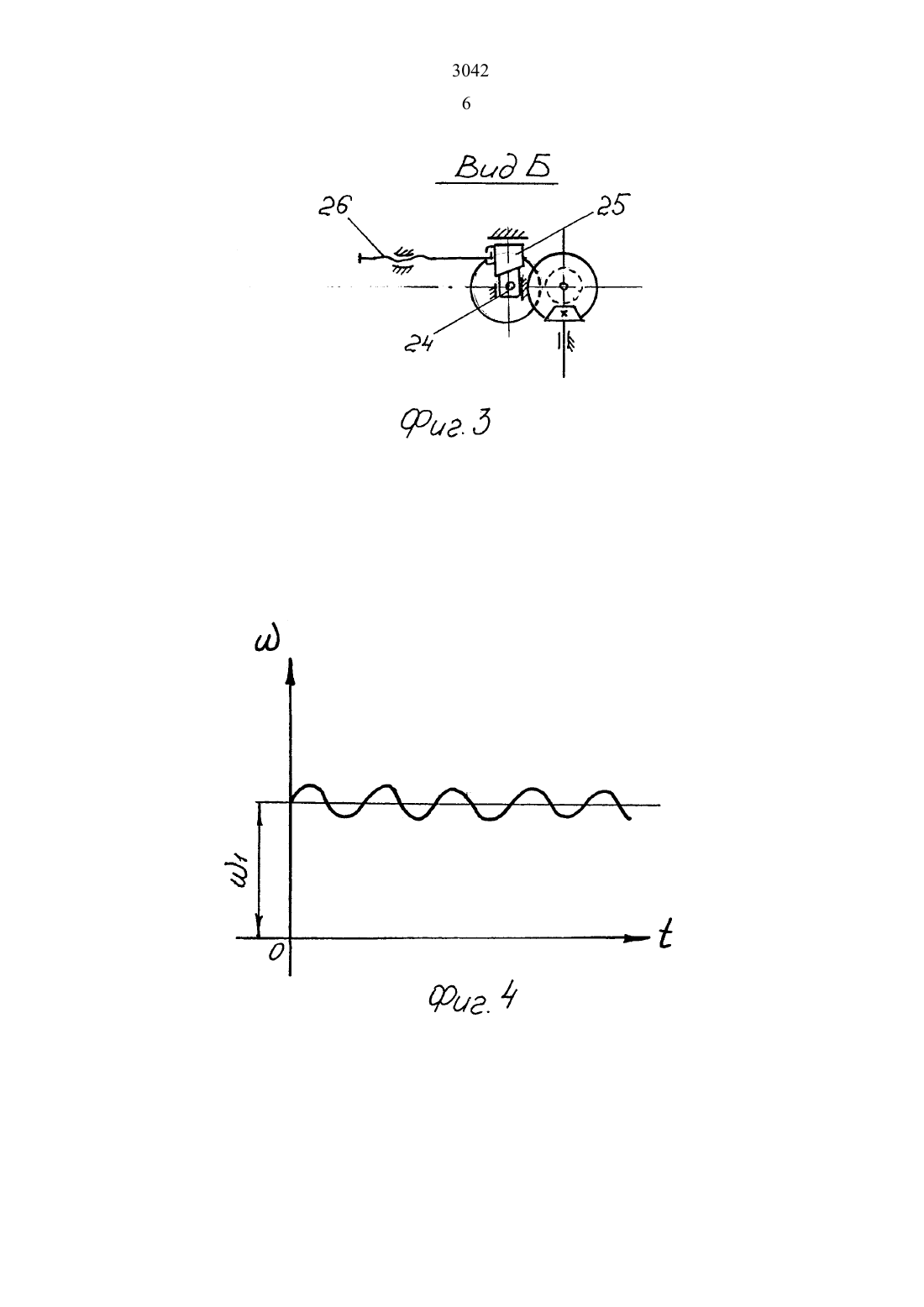

использовано для раскроя плоских материалов в виде листов или рулонов на детали обуви.Известна машина для непрерывного раскроя плоских материалов (Авторское свидетельство СССР Не 791372,кл.А 43 В 8/02, С 14 В 5/00, 1980), содержащая смонтированные на станине прижимной и опорный ваши, кинематически связанные с приводом, приспособление для подачи раскраиваемого материала,имеющее транспортер, несущий резаки.Процесс раскроя на этой машине осуществляется вдавливанием раскраиваемого материала в резаки. Однако, при раскрое толстых материалов / 1020 мм/ значительно увеличивается нагрузка на рабочие органы машины вследствие увеличения усилия резания. Кроме того, из-за значительной деформации материала /особенно мягкого, например, резины/ лезвием резака до момента возникновения критической силы резания, срез получается неравномерным, т.е. качество вырезанных деталей ухудшается.Задачей предлагаемого изобретения является уменьшение усилия резания и улучшение качества раскроя.Поставленная задача решается тем, что для непрерывного раскроя плоских материалов, дополнительно снабжена электродвигателем и дифференциалом,имеющим водило и два центральных колеса, причем, одно центральное колесо кинематически связано с прижимным валом, другое - посредством кривошипнокоромыслового механизма с дополнительными электродвигателями, а водило - с опорным валом.Такая совокупность существенных признаков позволяет осуществить3 приданием ПРИЖИМНОМУ валу вращения С ПСРСМСННОЙ УГЛОВОЙ СКОРОСТЬЮ ТОбольше, то меньше угловой скорости вращения опорного вала. Изменение скорости вращения происходит в короткий промежуток времени. При воздействии прижимного вала на материал, вал придаст последнему вибрирующее движение за счет изменения угловой скорости и, тем самым, намного уменьшается сила резания. С уменьшением силы резания, уменьшается деформация материала в процессе резания, а следовательно, улучшается качество раскроя.Изобретение поясняется чертежами, где на фиг.1 представлена кинематически схема машины, на фиг.2 - вид А, показывающий передачу движения от дополнительного электродвигателя к центральному колесу дифференциала, на фиг.3 - вид Б, схема регулировки положения прижимного вала, на фиг.4 - графикизменения угловой скорости вращения о) 2 прижимного вала.Машина для непрерывного раскроя материалов содержит смонтированные на станине транспортер 1 /фиг.1/, кинематически связанный с приводом /на рис.не показана/, несущий резаки 2, опорный 3 и прижимной 4 валы, дифференциал,состоящий из центральных колес 5 и 6, водила 7, смонтированного на валу 8, и несущего сателлиты 9, электродвигателя 10, кинематически связанного с помощью ременной 11 и зубчатой 12 передач с валом 8, дополнительного электродвигателя 13, соединенного с помощью кривошипа 14, шатуна 15, коромысла 16, зубчатой передачи 17 с центральным колесом 5. Прижимной вал 4 кинематически связан с центральным колесом 6 с помощью цилиндрической зубчатой пары 18 и конических зубчатых передач 19 и 20, а опорный вал 3 с валом 8 водила 7 спомощью конических зубчатых передач 21,22 муфты 23.4 Для регулировки положения прижимного вала он смонтирован /фиг.2,3/ наМашина работает следующим образом. Раскраиваемьтй материал 27 укладывается на резаки 2, установленные на транспортере 1. При включении электродвигателя 10 по кинематической цепи движение передается транспортеру 1. Резаки 2 вместе с материалом 27 приходят в зев между принудительно вращающимся опорным 3 и прижимным 4 валами. Опорный вал 3 получает вращательное движение о электродвигателя 10 посредством ременной 11, зубчатой 1221,22 передач. Прижимной вал 4 получает вращательное движение также от электродвигателя 10 через вал 8, водило 7, саттеллиты 9 которого обкатываются вокруг центрального колеса 5 и вращают второе центральное колесо 6, зубчатыепередачи 20,19,18. При этом, при выключенном электродвигателе 13 центральноеКОЛССО 5 НСПОДВИЖНО И УГЛОВЫС СКОРОСТИ вращения 031 ОПОРНОГО 3 И (02прижимного 4 валов /одинакового диаметра равны со (м. При включениидополнительного электродвигателя 13 центральному колесу 5 придается колебательное движение посредством кривошипа 14, шатуна 15 и коромысла 16.При этом, закон движении центрального колеса 5 описьтвается уравнением(рд А 5111 СОэ 1,где (рд - угол поворота центрального колеса 5 А - амплитуда колебаний колеса 5(од - угловая скорость вращения электродвигателя 13 1 - время. Это колебание накладывается на угловую скорость вращения прижимного
