Гибкое запорно-пломбировочное устройство “Кайсар”

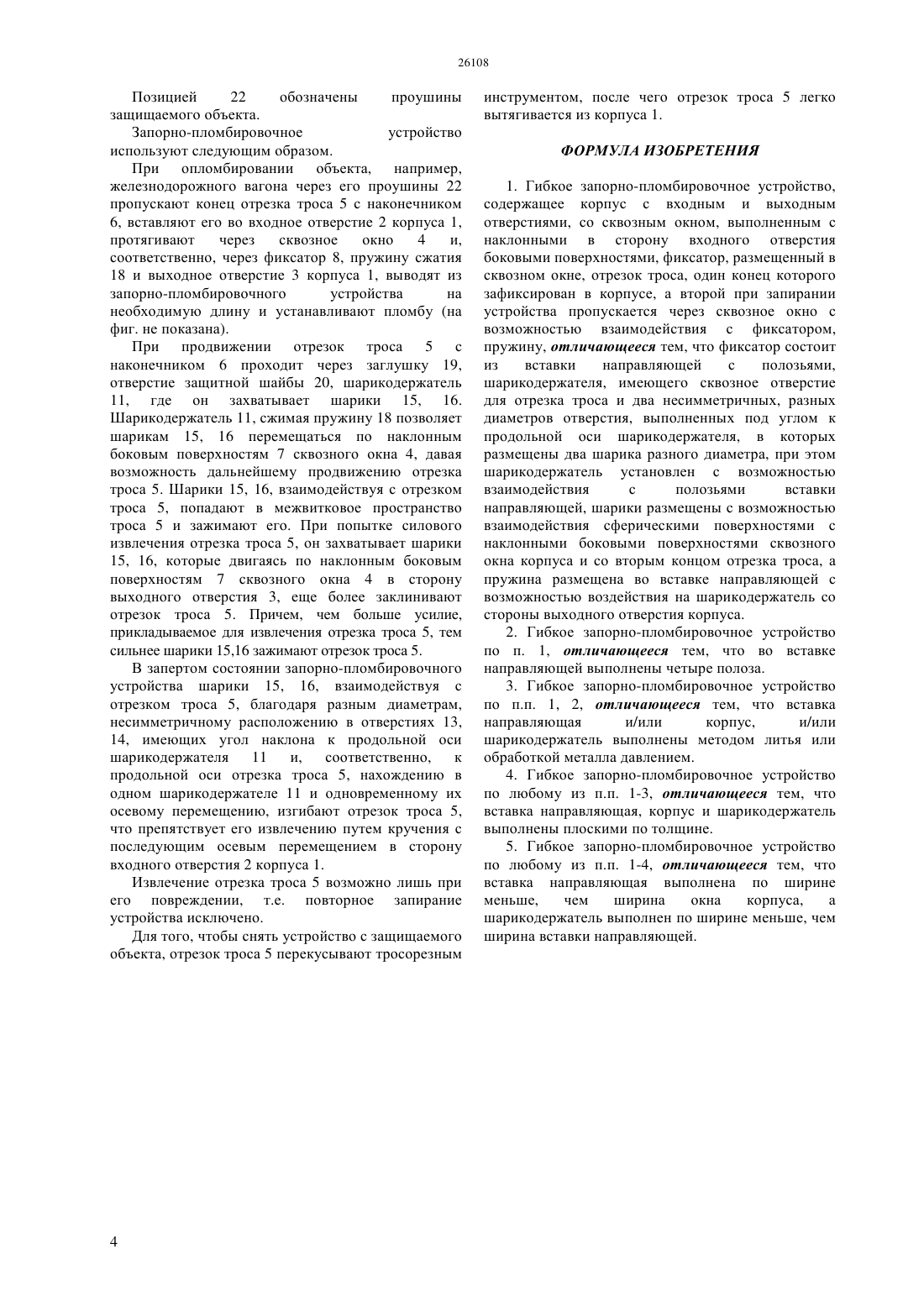

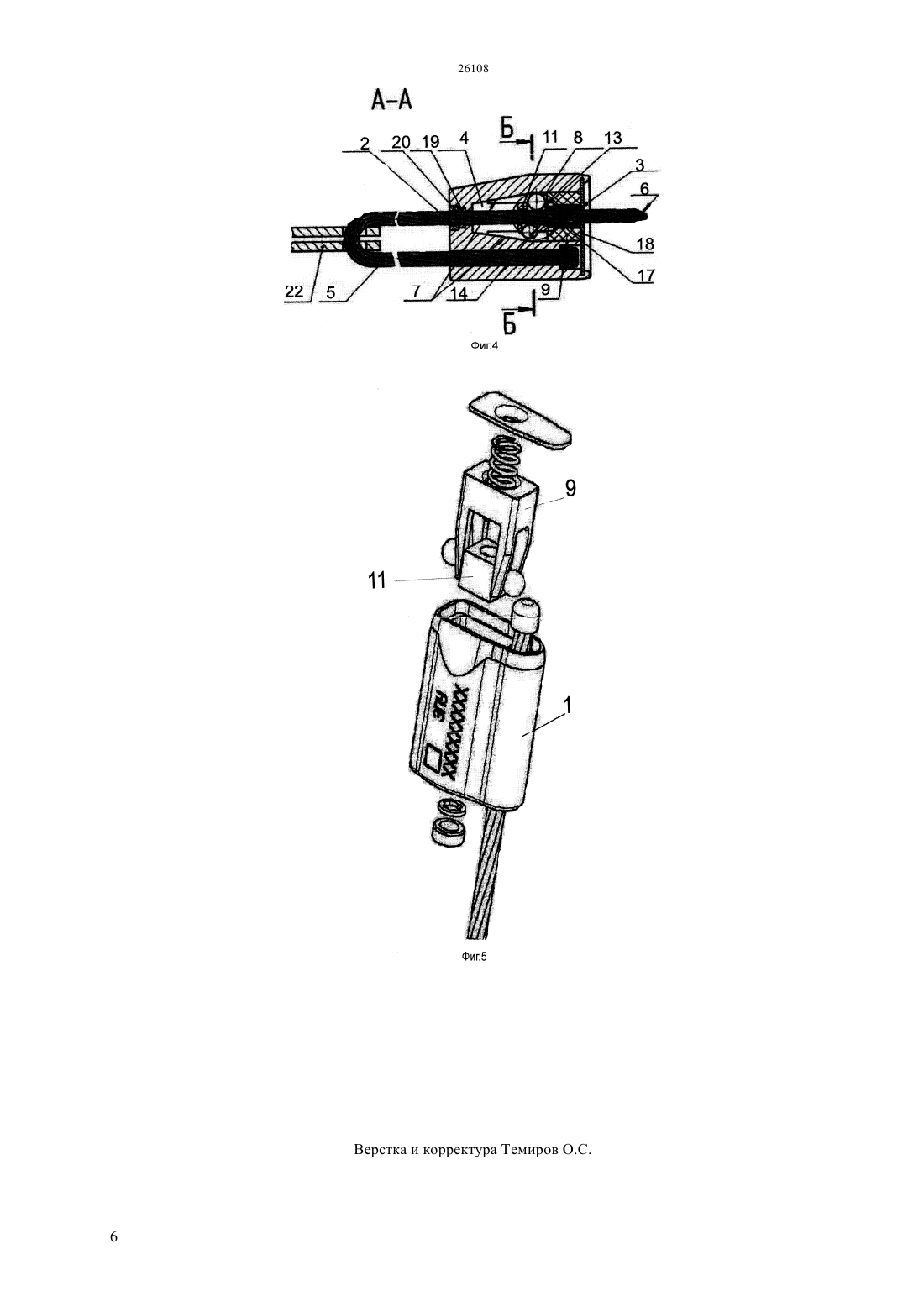

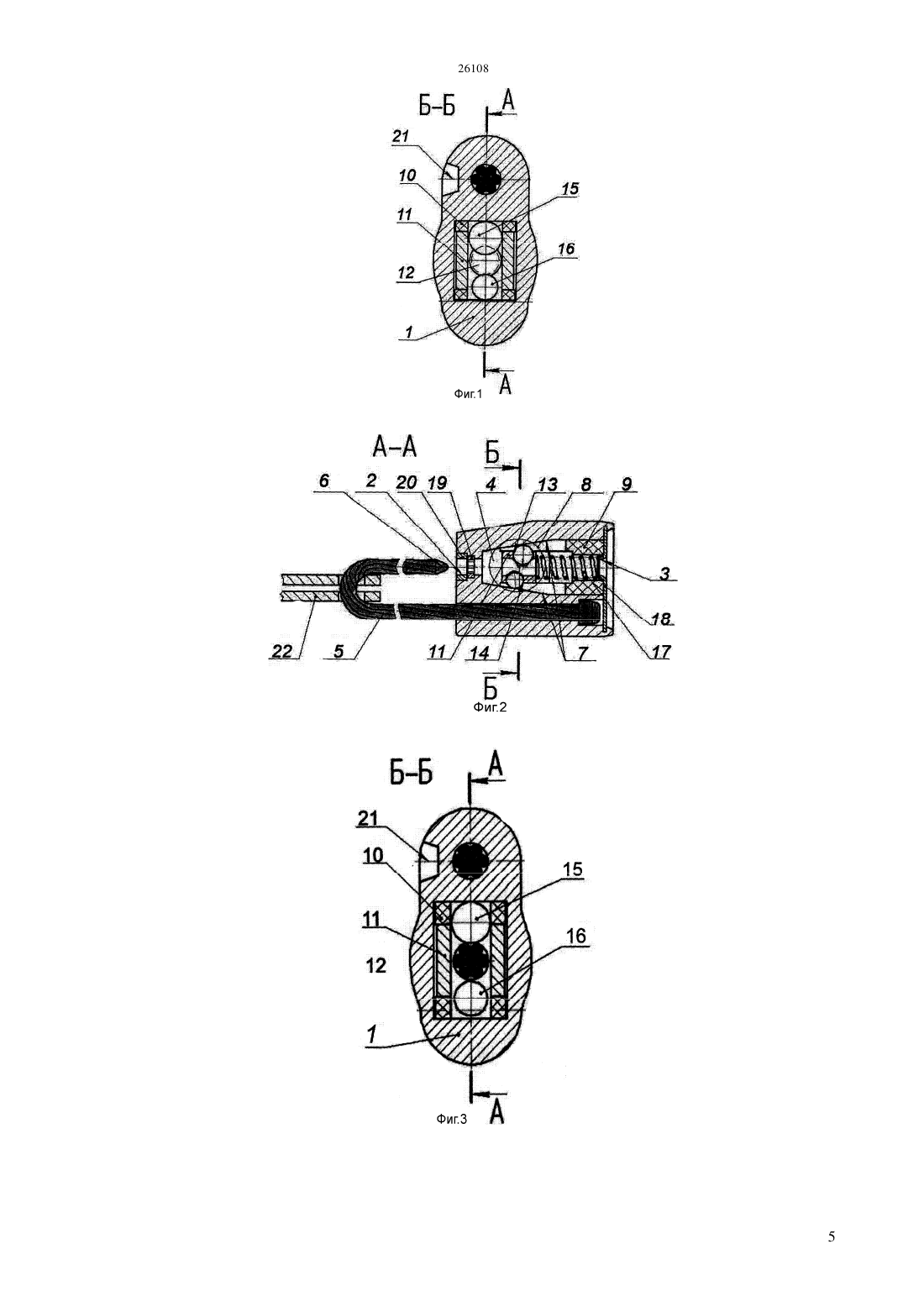

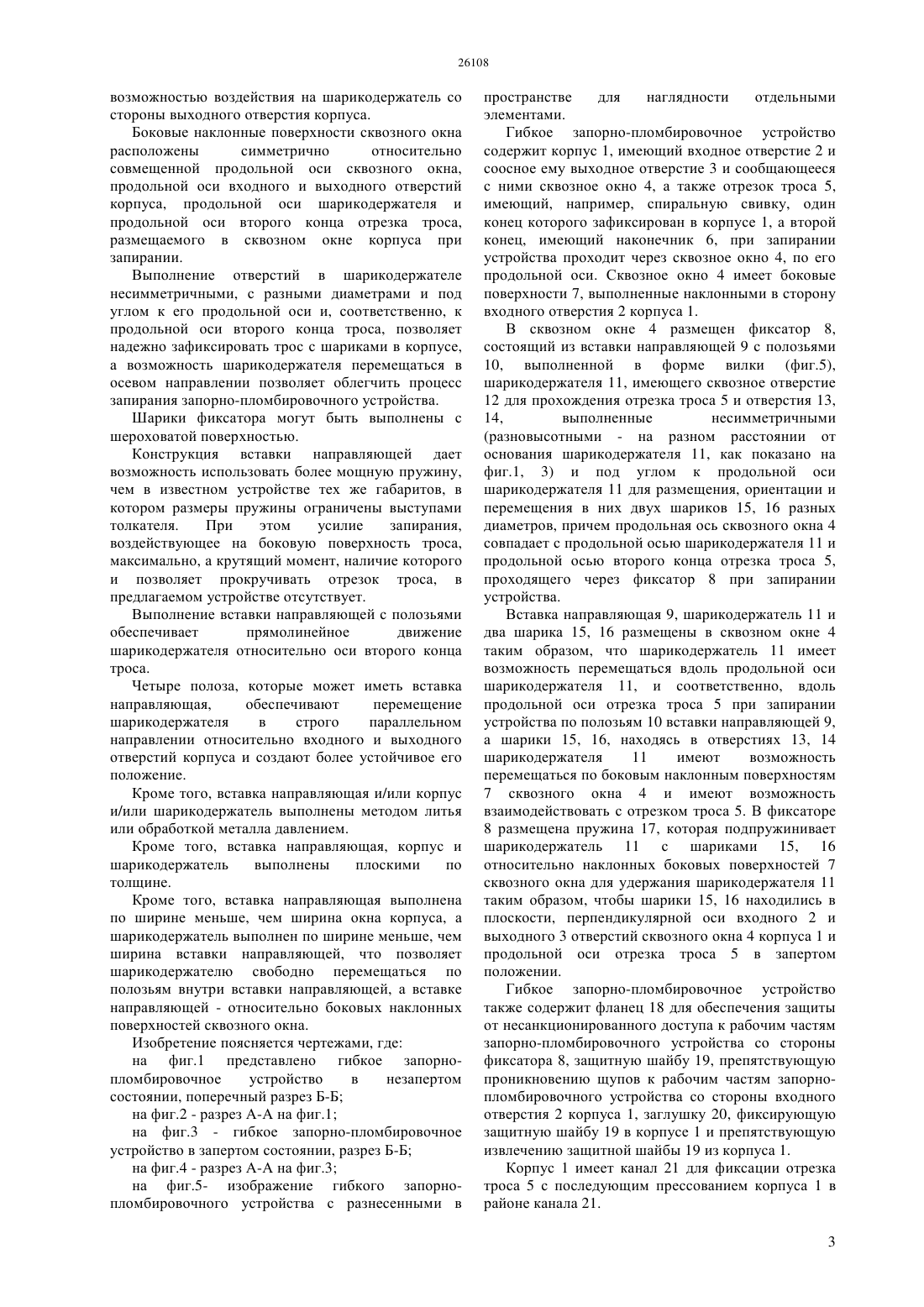

(51) 16 11/04 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Для этого в гибком запорно-пломбировочном устройстве, содержащем корпус с входным и выходным отверстиями, со сквозным окном,выполненным с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор,размещенный в сквозном окне, отрезок троса, один конец которого зафиксирован в корпусе, а второй при запирании устройства пропускается через сквозное окно с возможностью взаимодействия с фиксатором, пружину, согласно изобретению,фиксатор состоит из вставки направляющей с полозьями, шарикодержателя, имеющего сквозное отверстие для отрезка троса и два несимметричных,разных диаметров отверстия, выполненных под углом к продольной оси шарикодержателя, в которых размещены два шарика разного диаметра,при этом шарикодержатель установлен с возможностью взаимодействия с полозьями вставки направляющей, шарики размещены с возможностью взаимодействия сферическими поверхностями с наклонными боковыми поверхностями сквозного окна корпуса и со вторым концом отрезка троса, а пружина размещена во вставке направляющей с возможностью воздействия на шарикодержатель со стороны выходного отверстия корпуса.(73) Товарищество с ограниченной ответственностью Корпорация Нукер(74) Каудыров Толеш Ерденович Амандинова Зарина Сериковна(57) Изобретение относится к устройствам для запирания и одновременного опломбирования контейнеров,вагонов,цистерн,кузовов автомобилей и других объектов для транспортировки и/или хранения грузов,преимущественно на железнодорожном транспорте,для предотвращения доступа к содержащимся в них грузам посторонним лицам или злоумышленникам. Задача изобретения - создание гибкого запорнопломбировочного устройства, обладающего более простой,технологичной и компактной конструкцией при высокой надежности и высоком усилии запирания. Технический результат изобретения - упрощение конструкции и повышение технологичности ее изготовления. Изобретение относится к устройствам для запирания и одновременного опломбирования контейнеров,вагонов,цистерн,кузовов автомобилей и других объектов для транспортировки и/или хранения грузов,преимущественно на железнодорожном транспорте,для предотвращения доступа к содержащимся в них грузам посторонним лицам или злоумышленникам. Известно гибкое запорно-пломбировочное устройство (патент 2149296, кл. 16 11/04,2000). Оно содержит корпус с входным и выходным соосными отверстиями, сообщающимися с глухим пазом, имеющим боковые поверхности, наклонные в сторону входного отверстия,обойму,установленную в глухом пазу и подпружиненную относительно корпуса со стороны выходного отверстия пружиной сжатия, размещенной между выступами обоймы. Обойма выполнена со сквозным отверстием и с посадочными местами, в которых установлены с возможностью взаимодействия с наклонными боковыми поверхностями паза два цилиндрических ролика, выполненные с боковой кольцевой проточкой и служащие фиксатором для отрезка троса. Один конец отрезка троса жестко закреплен в корпусе, а второй при запирании протягивается с образованием наружной петли через корпус и размещается во входном и выходном отверстиях ролика и глухом пазу, взаимодействует с роликами и заклинивается в кольцевых проточках роликов. Продольные оси роликов параллельны друг другу, а плоскость, в которой они расположены,примерно перпендикулярна продольной оси отрезка троса, размещенного в корпусе при запирании. Корпус и обойма выполнены плоскими по толщине,а корпус снабжен крышкой с информацией. Кроме того, устройство содержит сердечник, который размещают при сборке устройства внутри корпуса для удержания роликов. Недостатком известного устройства является сложность конструкции, и как следствие, сложность при изготовлении и сборке. Известно гибкое запорно-пломбировочное устройство (патент 2147088, кл. 16 11/04,2000). Устройство содержит корпус в виде тонкостенного стакана, во внутренней полости которого размещен вкладыш. Во вкладыше выполнены входное и выходное отверстия и внутренняя полость с коническими боковыми поверхностями, сообщающаяся с отверстиями. В полости вкладыша размещена обойма, имеющая центральное сквозное отверстие и посадочные места, в которых установлены четыре ролика с возможностью взаимодействия с коническими поверхностями полости вкладыша. Обойма подпружинена относительно корпуса пружиной сжатия, размещенной на ее внешней стороне, на цилиндрическом выступе. Один конец троса жестко закреплен во вкладыше, а второй размещен при запирании в корпусе и вкладыше с возможностью взаимодействия с четырьмя роликами. Центральные оси четырех роликов расположены в одной плоскости, которая перпендикулярна оси входного и 2 выходного отверстий корпуса, вкладыша и продольной оси отрезка троса. Угол между плоскими торцевыми поверхностями двух смежных роликов в каждой паре одинаковый. Устройство обеспечивает высокие усилия запирания, надежность, но имеет сложную конструкцию. Ближайшим аналогом к заявляемому устройству является гибкое запорно-пломбировочное устройство, описанное в патенте 2144155, кл. 16 11/04, 2000. Известное устройство содержит корпус, имеющий входное и выходное соосные отверстия и сообщающееся с ними окно с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор с двумя роликами, отрезок троса, один конец которого жестко закреплен в корпусе, а второй конец при запирании устройства размещен в отверстиях и окне корпуса с возможностью взаимодействия с двумя роликами, имеющими кольцевую проточку на боковой поверхности. Ролики установлены в окне корпуса с возможностью взаимодействия своими цилиндрическими поверхностями с наклонными боковыми поверхностями окна и толкателем,размещенным в окне и подпружиненным со стороны выходного отверстия и имеющим отверстие для троса и выступы. Это известное устройство имеет сложную конструкцию за счет наличия роликов с проточкой на их боковой поверхности, а толкатель имеет неустойчивое положение относительно боковых поверхностей окна. Задача изобретения - создание гибкого запорнопломбировочного устройства, обладающего более простой,технологичной и компактной конструкцией при высокой надежности и высоком усилии запирания. Технический результат изобретения - упрощение конструкции и повышение технологичности ее изготовления. Для этого в гибком запорно-пломбировочном устройстве, содержащем корпус с входным и выходным отверстиями, со сквозным окном,выполненным с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор,размещенный в сквозном окне, отрезок троса, один конец которого зафиксирован в корпусе, а второй при запирании устройства пропускается через сквозное окно с возможностью взаимодействия с фиксатором, пружину, согласно изобретению,фиксатор состоит из вставки направляющей с полозьями, шарикодержателя, имеющего сквозное отверстие для отрезка троса и два несимметричных,разных диаметров отверстия, выполненных под углом к продольной оси шарикодержателя, в которых размещены два шарика разного диаметра,при этом шарикодержатель установлен с возможностью взаимодействия с полозьями вставки направляющей, шарики размещены с возможностью взаимодействия сферическими поверхностями с наклонными боковыми поверхностями сквозного окна корпуса и со вторым концом отрезка троса, а пружина размещена во вставке направляющей с возможностью воздействия на шарикодержатель со стороны выходного отверстия корпуса. Боковые наклонные поверхности сквозного окна расположены симметрично относительно совмещенной продольной оси сквозного окна,продольной оси входного и выходного отверстий корпуса, продольной оси шарикодержателя и продольной оси второго конца отрезка троса,размещаемого в сквозном окне корпуса при запирании. Выполнение отверстий в шарикодержателе несимметричными, с разными диаметрами и под углом к его продольной оси и, соответственно, к продольной оси второго конца троса, позволяет надежно зафиксировать трос с шариками в корпусе,а возможность шарикодержателя перемещаться в осевом направлении позволяет облегчить процесс запирания запорно-пломбировочного устройства. Шарики фиксатора могут быть выполнены с шероховатой поверхностью. Конструкция вставки направляющей дает возможность использовать более мощную пружину,чем в известном устройстве тех же габаритов, в котором размеры пружины ограничены выступами толкателя. При этом усилие запирания,воздействующее на боковую поверхность троса,максимально, а крутящий момент, наличие которого и позволяет прокручивать отрезок троса, в предлагаемом устройстве отсутствует. Выполнение вставки направляющей с полозьями обеспечивает прямолинейное движение шарикодержателя относительно оси второго конца троса. Четыре полоза, которые может иметь вставка направляющая,обеспечивают перемещение шарикодержателя в строго параллельном направлении относительно входного и выходного отверстий корпуса и создают более устойчивое его положение. Кроме того, вставка направляющая и/или корпус и/или шарикодержатель выполнены методом литья или обработкой металла давлением. Кроме того, вставка направляющая, корпус и шарикодержатель выполнены плоскими по толщине. Кроме того, вставка направляющая выполнена по ширине меньше, чем ширина окна корпуса, а шарикодержатель выполнен по ширине меньше, чем ширина вставки направляющей, что позволяет шарикодержателю свободно перемещаться по полозьям внутри вставки направляющей, а вставке направляющей - относительно боковых наклонных поверхностей сквозного окна. Изобретение поясняется чертежами, где на фиг.1 представлено гибкое запорнопломбировочное устройство в незапертом состоянии, поперечный разрез Б-Б на фиг.2 - разрез А-А на фиг.1 на фиг.3 - гибкое запорно-пломбировочное устройство в запертом состоянии, разрез Б-Б на фиг.4 - разрез А-А на фиг.3 на фиг.5- изображение гибкого запорнопломбировочного устройства с разнесенными в пространстве для наглядности отдельными элементами. Гибкое запорно-пломбировочное устройство содержит корпус 1, имеющий входное отверстие 2 и соосное ему выходное отверстие 3 и сообщающееся с ними сквозное окно 4, а также отрезок троса 5,имеющий, например, спиральную свивку, один конец которого зафиксирован в корпусе 1, а второй конец, имеющий наконечник 6, при запирании устройства проходит через сквозное окно 4, по его продольной оси. Сквозное окно 4 имеет боковые поверхности 7, выполненные наклонными в сторону входного отверстия 2 корпуса 1. В сквозном окне 4 размещен фиксатор 8,состоящий из вставки направляющей 9 с полозьями 10, выполненной в форме вилки (фиг.5),шарикодержателя 11, имеющего сквозное отверстие 12 для прохождения отрезка троса 5 и отверстия 13,14,выполненные несимметричными(разновысотными - на разном расстоянии от основания шарикодержателя 11, как показано на фиг.1, 3) и под углом к продольной оси шарикодержателя 11 для размещения, ориентации и перемещения в них двух шариков 15, 16 разных диаметров, причем продольная ось сквозного окна 4 совпадает с продольной осью шарикодержателя 11 и продольной осью второго конца отрезка троса 5,проходящего через фиксатор 8 при запирании устройства. Вставка направляющая 9, шарикодержатель 11 и два шарика 15, 16 размещены в сквозном окне 4 таким образом, что шарикодержатель 11 имеет возможность перемещаться вдоль продольной оси шарикодержателя 11, и соответственно, вдоль продольной оси отрезка троса 5 при запирании устройства по полозьям 10 вставки направляющей 9,а шарики 15, 16, находясь в отверстиях 13, 14 шарикодержателя 11 имеют возможность перемещаться по боковым наклонным поверхностям 7 сквозного окна 4 и имеют возможность взаимодействовать с отрезком троса 5. В фиксаторе 8 размещена пружина 17, которая подпружинивает шарикодержатель 11 с шариками 15, 16 относительно наклонных боковых поверхностей 7 сквозного окна для удержания шарикодержателя 11 таким образом, чтобы шарики 15, 16 находились в плоскости, перпендикулярной оси входного 2 и выходного 3 отверстий сквозного окна 4 корпуса 1 и продольной оси отрезка троса 5 в запертом положении. Гибкое запорно-пломбировочное устройство также содержит фланец 18 для обеспечения защиты от несанкционированного доступа к рабочим частям запорно-пломбировочного устройства со стороны фиксатора 8, защитную шайбу 19, препятствующую проникновению щупов к рабочим частям запорнопломбировочного устройства со стороны входного отверстия 2 корпуса 1, заглушку 20, фиксирующую защитную шайбу 19 в корпусе 1 и препятствующую извлечению защитной шайбы 19 из корпуса 1. Корпус 1 имеет канал 21 для фиксации отрезка троса 5 с последующим прессованием корпуса 1 в районе канала 21. 3 Позицией 22 обозначены проушины защищаемого объекта. Запорно-пломбировочное устройство используют следующим образом. При опломбировании объекта, например,железнодорожного вагона через его проушины 22 пропускают конец отрезка троса 5 с наконечником 6, вставляют его во входное отверстие 2 корпуса 1,протягивают через сквозное окно 4 и,соответственно, через фиксатор 8, пружину сжатия 18 и выходное отверстие 3 корпуса 1, выводят из запорно-пломбировочного устройства на необходимую длину и устанавливают пломбу (на фиг. не показана). При продвижении отрезок троса 5 с наконечником 6 проходит через заглушку 19,отверстие защитной шайбы 20, шарикодержатель 11, где он захватывает шарики 15, 16. Шарикодержатель 11, сжимая пружину 18 позволяет шарикам 15, 16 перемещаться по наклонным боковым поверхностям 7 сквозного окна 4, давая возможность дальнейшему продвижению отрезка троса 5. Шарики 15, 16, взаимодействуя с отрезком троса 5, попадают в межвитковое пространство троса 5 и зажимают его. При попытке силового извлечения отрезка троса 5, он захватывает шарики 15, 16, которые двигаясь по наклонным боковым поверхностям 7 сквозного окна 4 в сторону выходного отверстия 3, еще более заклинивают отрезок троса 5. Причем, чем больше усилие,прикладываемое для извлечения отрезка троса 5, тем сильнее шарики 15,16 зажимают отрезок троса 5. В запертом состоянии запорно-пломбировочного устройства шарики 15, 16, взаимодействуя с отрезком троса 5, благодаря разным диаметрам,несимметричному расположению в отверстиях 13,14, имеющих угол наклона к продольной оси шарикодержателя 11 и, соответственно, к продольной оси отрезка троса 5, нахождению в одном шарикодержателе 11 и одновременному их осевому перемещению, изгибают отрезок троса 5,что препятствует его извлечению путем кручения с последующим осевым перемещением в сторону входного отверстия 2 корпуса 1. Извлечение отрезка троса 5 возможно лишь при его повреждении, т.е. повторное запирание устройства исключено. Для того, чтобы снять устройство с защищаемого объекта, отрезок троса 5 перекусывают тросорезным инструментом, после чего отрезок троса 5 легко вытягивается из корпуса 1. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гибкое запорно-пломбировочное устройство,содержащее корпус с входным и выходным отверстиями, со сквозным окном, выполненным с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор, размещенный в сквозном окне, отрезок троса, один конец которого зафиксирован в корпусе, а второй при запирании устройства пропускается через сквозное окно с возможностью взаимодействия с фиксатором,пружину, отличающееся тем, что фиксатор состоит из вставки направляющей с полозьями,шарикодержателя, имеющего сквозное отверстие для отрезка троса и два несимметричных, разных диаметров отверстия, выполненных под углом к продольной оси шарикодержателя, в которых размещены два шарика разного диаметра, при этом шарикодержатель установлен с возможностью взаимодействия с полозьями вставки направляющей, шарики размещены с возможностью взаимодействия сферическими поверхностями с наклонными боковыми поверхностями сквозного окна корпуса и со вторым концом отрезка троса, а пружина размещена во вставке направляющей с возможностью воздействия на шарикодержатель со стороны выходного отверстия корпуса. 2. Гибкое запорно-пломбировочное устройство по п. 1, отличающееся тем, что во вставке направляющей выполнены четыре полоза. 3. Гибкое запорно-пломбировочное устройство по п.п. 1, 2, отличающееся тем, что вставка направляющая и/или корпус,и/или шарикодержатель выполнены методом литья или обработкой металла давлением. 4. Гибкое запорно-пломбировочное устройство по любому из п.п. 1-3, отличающееся тем, что вставка направляющая, корпус и шарикодержатель выполнены плоскими по толщине. 5. Гибкое запорно-пломбировочное устройство по любому из п.п. 1-4, отличающееся тем, что вставка направляющая выполнена по ширине меньше,чем ширина окна корпуса,а шарикодержатель выполнен по ширине меньше, чем ширина вставки направляющей.
