Гибкое запорно-пломбировочное устройство “Аманат”

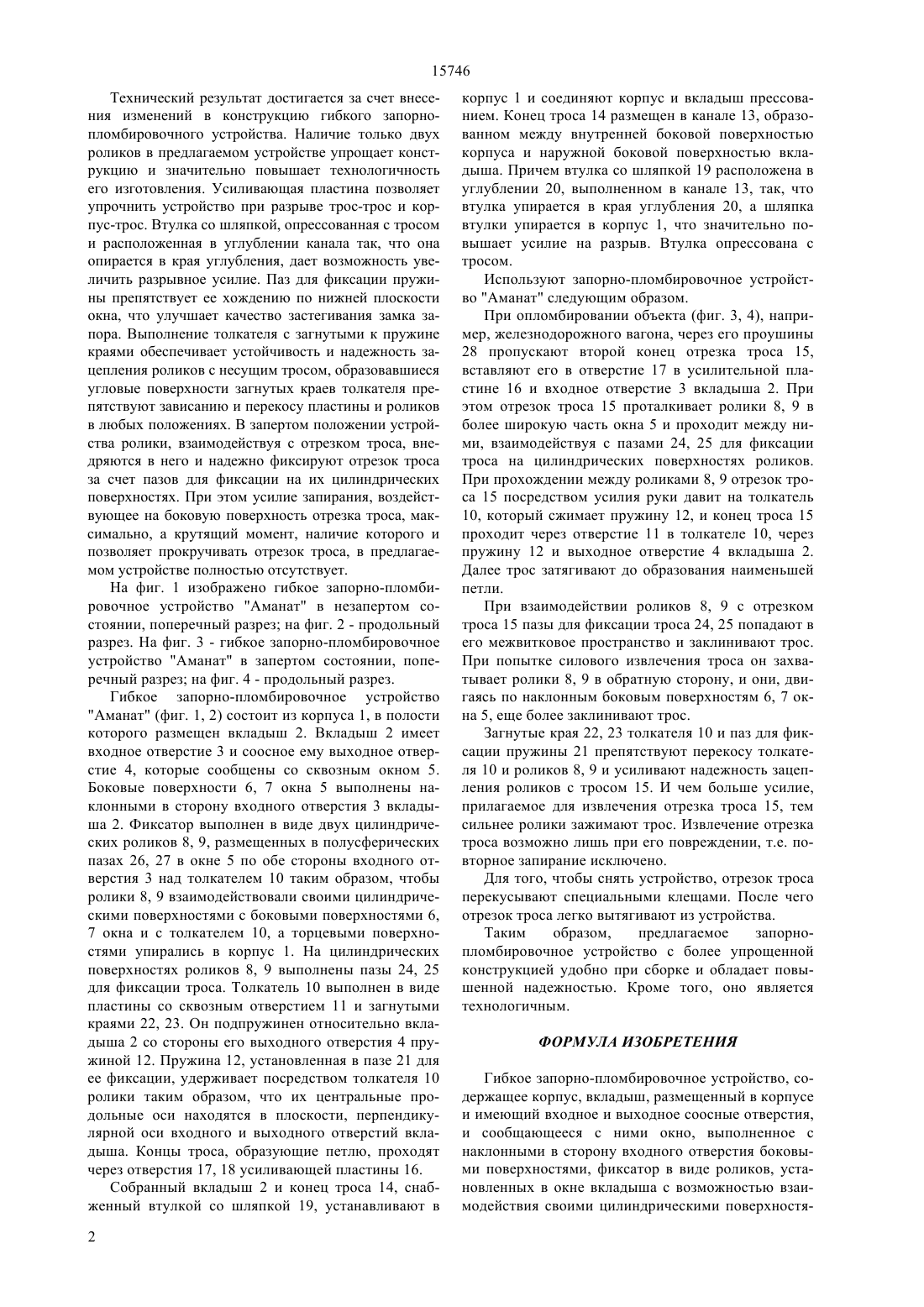

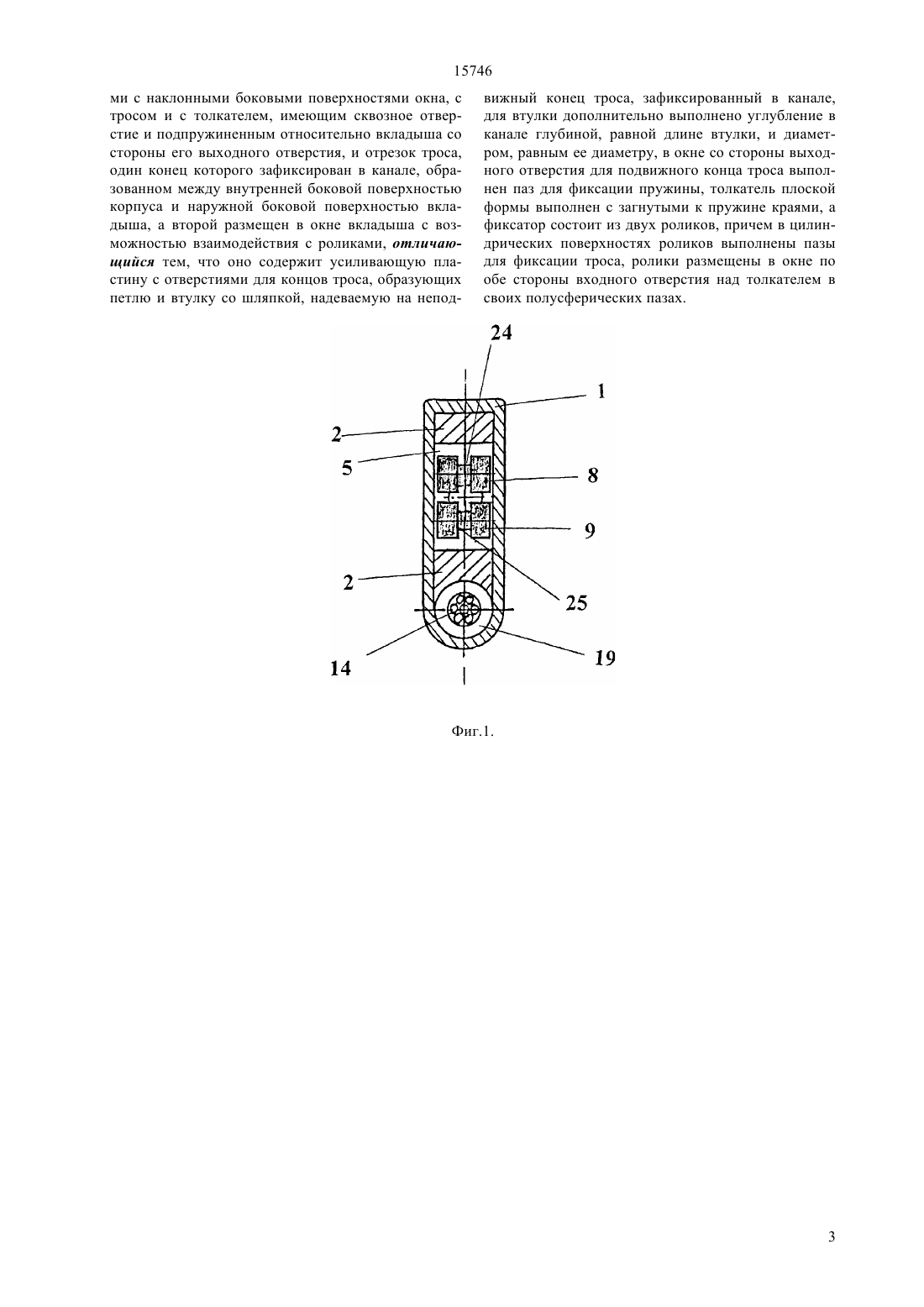

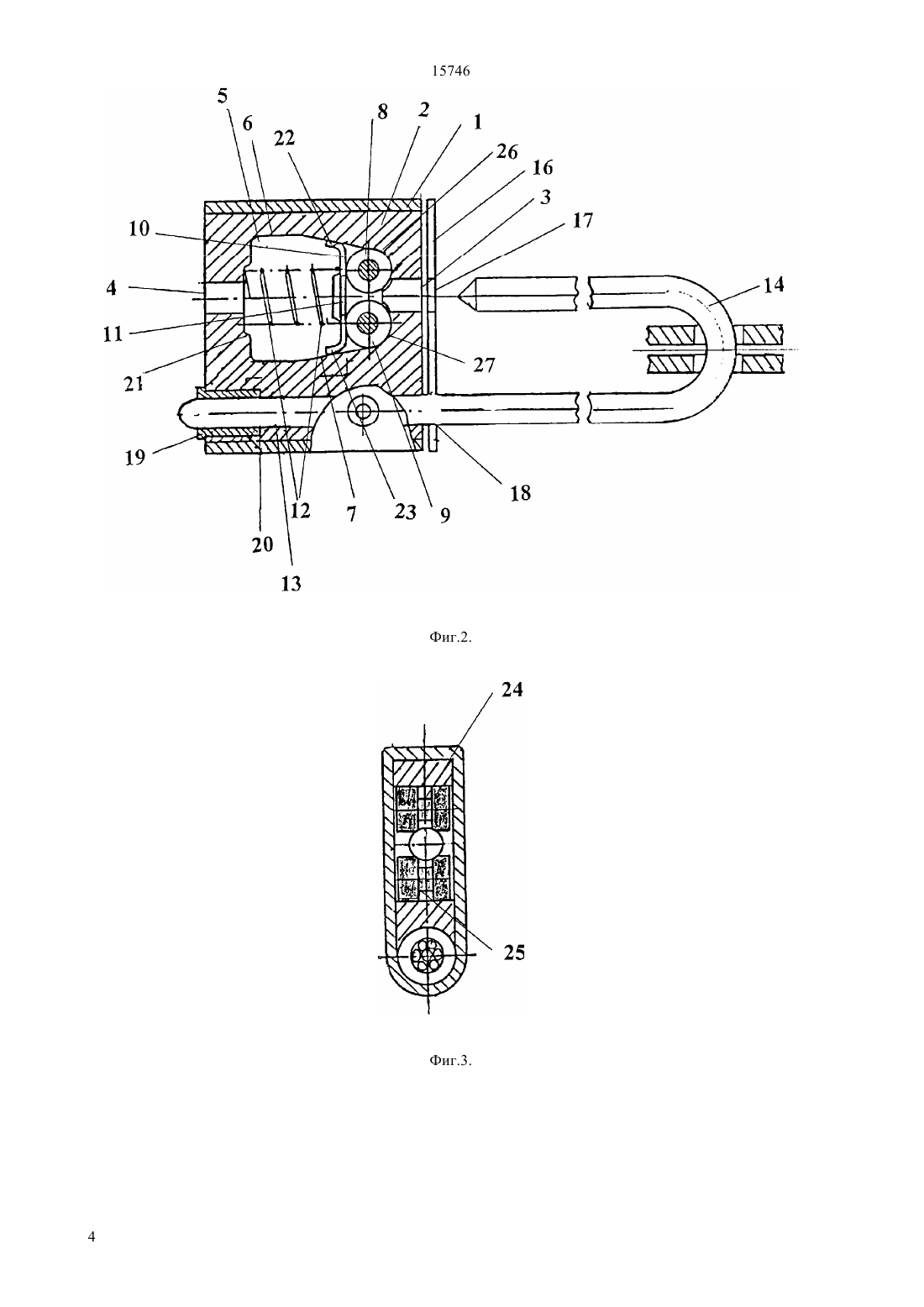

(51) 05 39/02 (2009.01) Е 05 В 65/12 (2009.01) 16 11/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ корпус, вкладыш, размещенный в корпусе и имеющий входное и выходное соосные отверстия, и сообщающееся с ними окно, выполненное с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор в виде роликов, установленных в окне вкладыша с возможностью взаимодействия своими цилиндрическими поверхностями с наклонными боковыми поверхностями окна, с тросом и толкателем, имеющим сквозное отверстие и подпружиненным относительно вкладыша со стороны его выходного отверстия, и отрезок троса, один конец которого зафиксирован в канале, образованном между внутренней боковой поверхностью корпуса и наружной боковой поверхностью вкладыша, а второй размещен в окне вкладыша с возможностью взаимодействия с роликами, согласно изобретению, содержит усиливающую пластину с отверстиями для концов троса, образующих петлю, и втулку со шляпкой,надеваемую на неподвижный конец троса, зафиксированный в канале, для втулки дополнительно выполнено углубление в канале глубиной, равной длине втулки, и диаметром, равным ее диаметру, в окне со стороны выходного отверстия для подвижного конца троса выполнен паз для фиксации пружины, толкатель плоской формы выполнен с загнутыми к пружине краями, а фиксатор состоит из двух роликов, причем в цилиндрических поверхностях роликов выполнены пазы для фиксации троса, ролики размещены в окне по обе стороны входного отверстия над толкателем в своих полусферических пазах.(72) Турадилов Галымжан Унербекович Магзом Эдуард Жайлауулы(73) Товарищество с ограниченной ответственностью Завод по производству запорно-пломбировочных устройств АМАНАТ-ЗПУ(57) Изобретение относится к устройствам для запирания и одновременно опломбирования контейнеров, вагонов, цистерн, кузовов автомобилей и других объектов для транспортировки и хранения грузов, преимущественно на железнодорожном транспорте, для предотвращения доступа к содержащимся в них грузам посторонним лицам или злоумышленникам. Техническим результатом изобретения является надежность запорно-пломбировочного устройства,упрощение его конструкции и удобство при сборке. Это достигается тем, что известное гибкое запорно-пломбировочное устройство, содержащее 15746 Технический результат достигается за счет внесения изменений в конструкцию гибкого запорнопломбировочного устройства. Наличие только двух роликов в предлагаемом устройстве упрощает конструкцию и значительно повышает технологичность его изготовления. Усиливающая пластина позволяет упрочнить устройство при разрыве трос-трос и корпус-трос. Втулка со шляпкой, опрессованная с тросом и расположенная в углублении канала так, что она опирается в края углубления, дает возможность увеличить разрывное усилие. Паз для фиксации пружины препятствует ее хождению по нижней плоскости окна, что улучшает качество застегивания замка запора. Выполнение толкателя с загнутыми к пружине краями обеспечивает устойчивость и надежность зацепления роликов с несущим тросом, образовавшиеся угловые поверхности загнутых краев толкателя препятствуют зависанию и перекосу пластины и роликов в любых положениях. В запертом положении устройства ролики, взаимодействуя с отрезком троса, внедряются в него и надежно фиксируют отрезок троса за счет пазов для фиксации на их цилиндрических поверхностях. При этом усилие запирания, воздействующее на боковую поверхность отрезка троса, максимально, а крутящий момент, наличие которого и позволяет прокручивать отрезок троса, в предлагаемом устройстве полностью отсутствует. На фиг. 1 изображено гибкое запорно-пломбировочное устройство Аманат в незапертом состоянии, поперечный разрез на фиг. 2 - продольный разрез. На фиг. 3 - гибкое запорно-пломбировочное устройство Аманат в запертом состоянии, поперечный разрез на фиг. 4 - продольный разрез. Гибкое запорно-пломбировочное устройство Аманат (фиг. 1, 2) состоит из корпуса 1, в полости которого размещен вкладыш 2. Вкладыш 2 имеет входное отверстие 3 и соосное ему выходное отверстие 4, которые сообщены со сквозным окном 5. Боковые поверхности 6, 7 окна 5 выполнены наклонными в сторону входного отверстия 3 вкладыша 2. Фиксатор выполнен в виде двух цилиндрических роликов 8, 9, размещенных в полусферических пазах 26, 27 в окне 5 по обе стороны входного отверстия 3 над толкателем 10 таким образом, чтобы ролики 8, 9 взаимодействовали своими цилиндрическими поверхностями с боковыми поверхностями 6,7 окна и с толкателем 10, а торцевыми поверхностями упирались в корпус 1. На цилиндрических поверхностях роликов 8, 9 выполнены пазы 24, 25 для фиксации троса. Толкатель 10 выполнен в виде пластины со сквозным отверстием 11 и загнутыми краями 22, 23. Он подпружинен относительно вкладыша 2 со стороны его выходного отверстия 4 пружиной 12. Пружина 12, установленная в пазе 21 для ее фиксации, удерживает посредством толкателя 10 ролики таким образом, что их центральные продольные оси находятся в плоскости, перпендикулярной оси входного и выходного отверстий вкладыша. Концы троса, образующие петлю, проходят через отверстия 17, 18 усиливающей пластины 16. Собранный вкладыш 2 и конец троса 14, снабженный втулкой со шляпкой 19, устанавливают в 2 корпус 1 и соединяют корпус и вкладыш прессованием. Конец троса 14 размещен в канале 13, образованном между внутренней боковой поверхностью корпуса и наружной боковой поверхностью вкладыша. Причем втулка со шляпкой 19 расположена в углублении 20, выполненном в канале 13, так, что втулка упирается в края углубления 20, а шляпка втулки упирается в корпус 1, что значительно повышает усилие на разрыв. Втулка опрессована с тросом. Используют запорно-пломбировочное устройство Аманат следующим образом. При опломбировании объекта (фиг. 3, 4), например, железнодорожного вагона, через его проушины 28 пропускают второй конец отрезка троса 15,вставляют его в отверстие 17 в усилительной пластине 16 и входное отверстие 3 вкладыша 2. При этом отрезок троса 15 проталкивает ролики 8, 9 в более широкую часть окна 5 и проходит между ними, взаимодействуя с пазами 24, 25 для фиксации троса на цилиндрических поверхностях роликов. При прохождении между роликами 8, 9 отрезок троса 15 посредством усилия руки давит на толкатель 10, который сжимает пружину 12, и конец троса 15 проходит через отверстие 11 в толкателе 10, через пружину 12 и выходное отверстие 4 вкладыша 2. Далее трос затягивают до образования наименьшей петли. При взаимодействии роликов 8, 9 с отрезком троса 15 пазы для фиксации троса 24, 25 попадают в его межвитковое пространство и заклинивают трос. При попытке силового извлечения троса он захватывает ролики 8, 9 в обратную сторону, и они, двигаясь по наклонным боковым поверхностям 6, 7 окна 5, еще более заклинивают трос. Загнутые края 22, 23 толкателя 10 и паз для фиксации пружины 21 препятствуют перекосу толкателя 10 и роликов 8, 9 и усиливают надежность зацепления роликов с тросом 15. И чем больше усилие,прилагаемое для извлечения отрезка троса 15, тем сильнее ролики зажимают трос. Извлечение отрезка троса возможно лишь при его повреждении, т.е. повторное запирание исключено. Для того, чтобы снять устройство, отрезок троса перекусывают специальными клещами. После чего отрезок троса легко вытягивают из устройства. Таким образом,предлагаемое запорнопломбировочное устройство с более упрощенной конструкцией удобно при сборке и обладает повышенной надежностью. Кроме того, оно является технологичным. ФОРМУЛА ИЗОБРЕТЕНИЯ Гибкое запорно-пломбировочное устройство, содержащее корпус, вкладыш, размещенный в корпусе и имеющий входное и выходное соосные отверстия,и сообщающееся с ними окно, выполненное с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор в виде роликов, установленных в окне вкладыша с возможностью взаимодействия своими цилиндрическими поверхностя 15746 ми с наклонными боковыми поверхностями окна, с тросом и с толкателем, имеющим сквозное отверстие и подпружиненным относительно вкладыша со стороны его выходного отверстия, и отрезок троса,один конец которого зафиксирован в канале, образованном между внутренней боковой поверхностью корпуса и наружной боковой поверхностью вкладыша, а второй размещен в окне вкладыша с возможностью взаимодействия с роликами, отличающийся тем, что оно содержит усиливающую пластину с отверстиями для концов троса, образующих петлю и втулку со шляпкой, надеваемую на непод вижный конец троса, зафиксированный в канале,для втулки дополнительно выполнено углубление в канале глубиной, равной длине втулки, и диаметром, равным ее диаметру, в окне со стороны выходного отверстия для подвижного конца троса выполнен паз для фиксации пружины, толкатель плоской формы выполнен с загнутыми к пружине краями, а фиксатор состоит из двух роликов, причем в цилиндрических поверхностях роликов выполнены пазы для фиксации троса, ролики размещены в окне по обе стороны входного отверстия над толкателем в своих полусферических пазах.
