Огнеупорный клиновидный камень

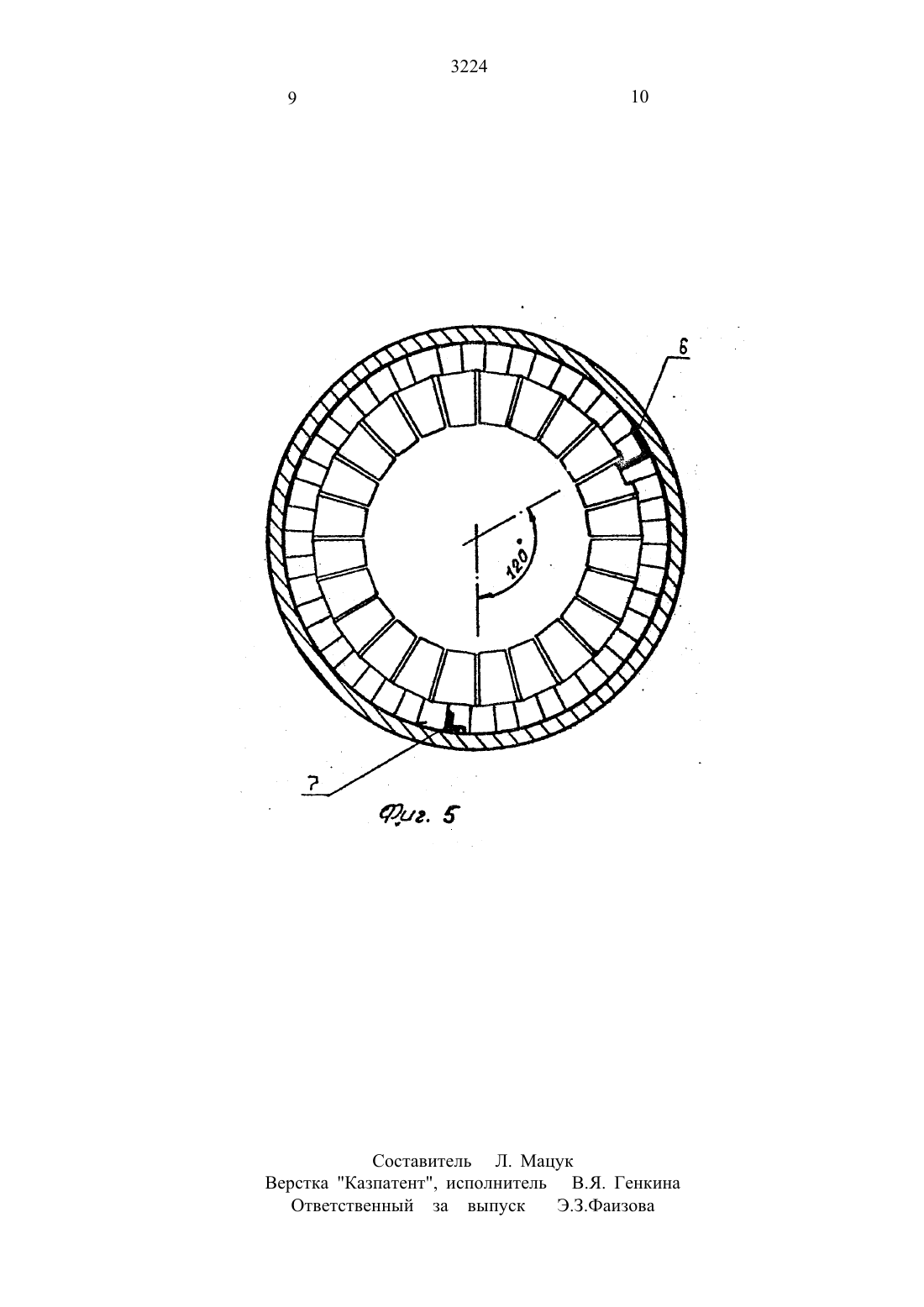

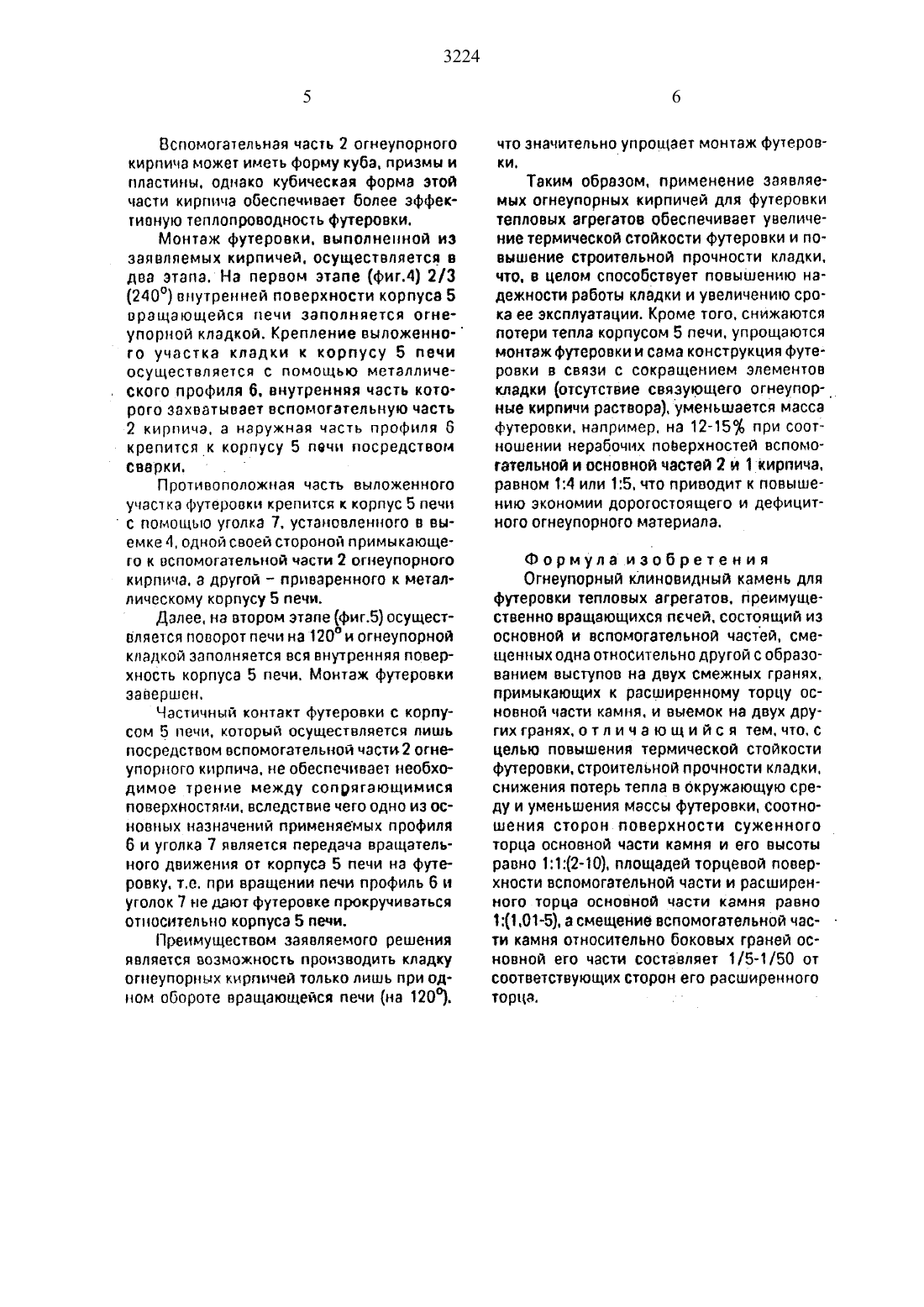

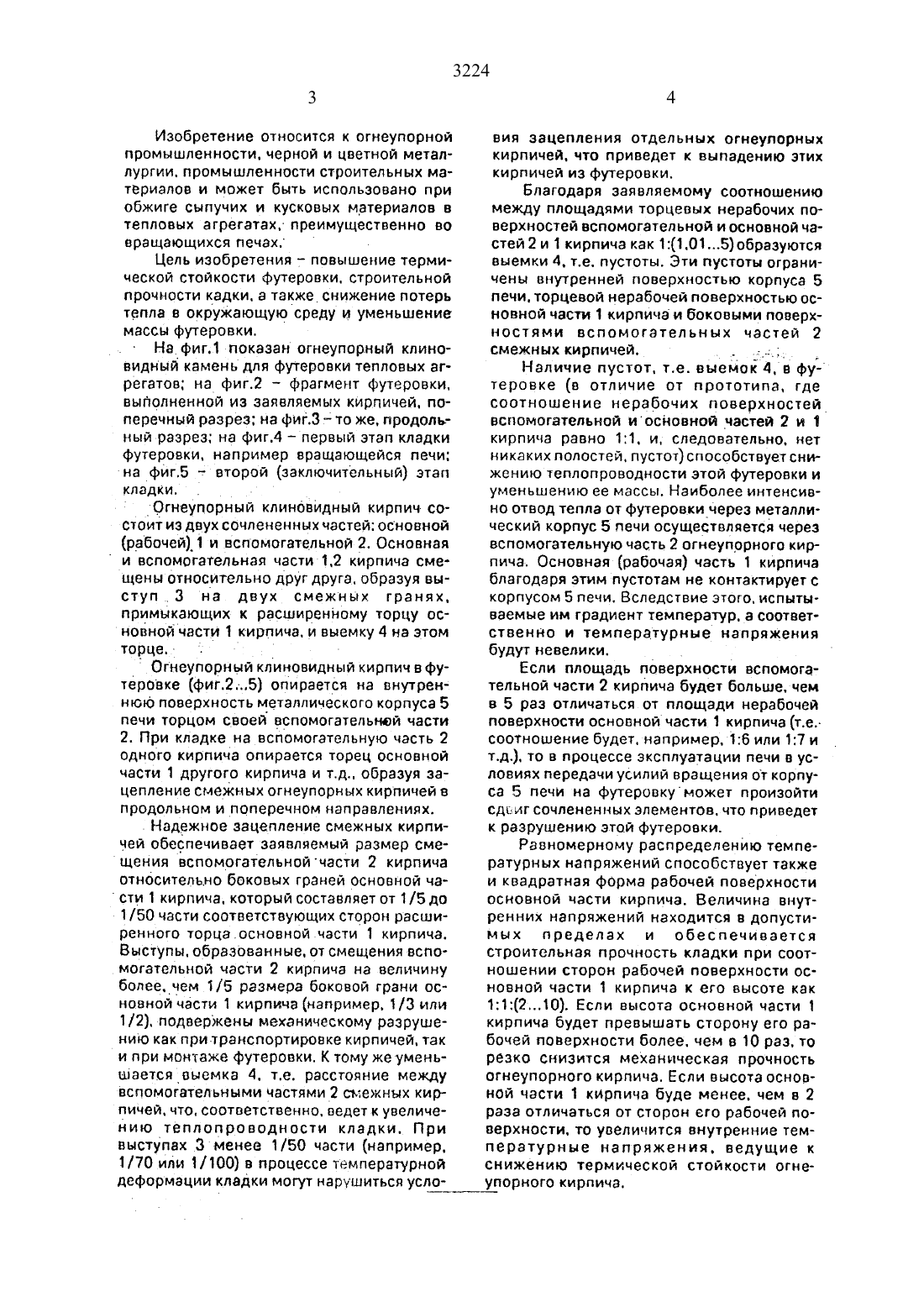

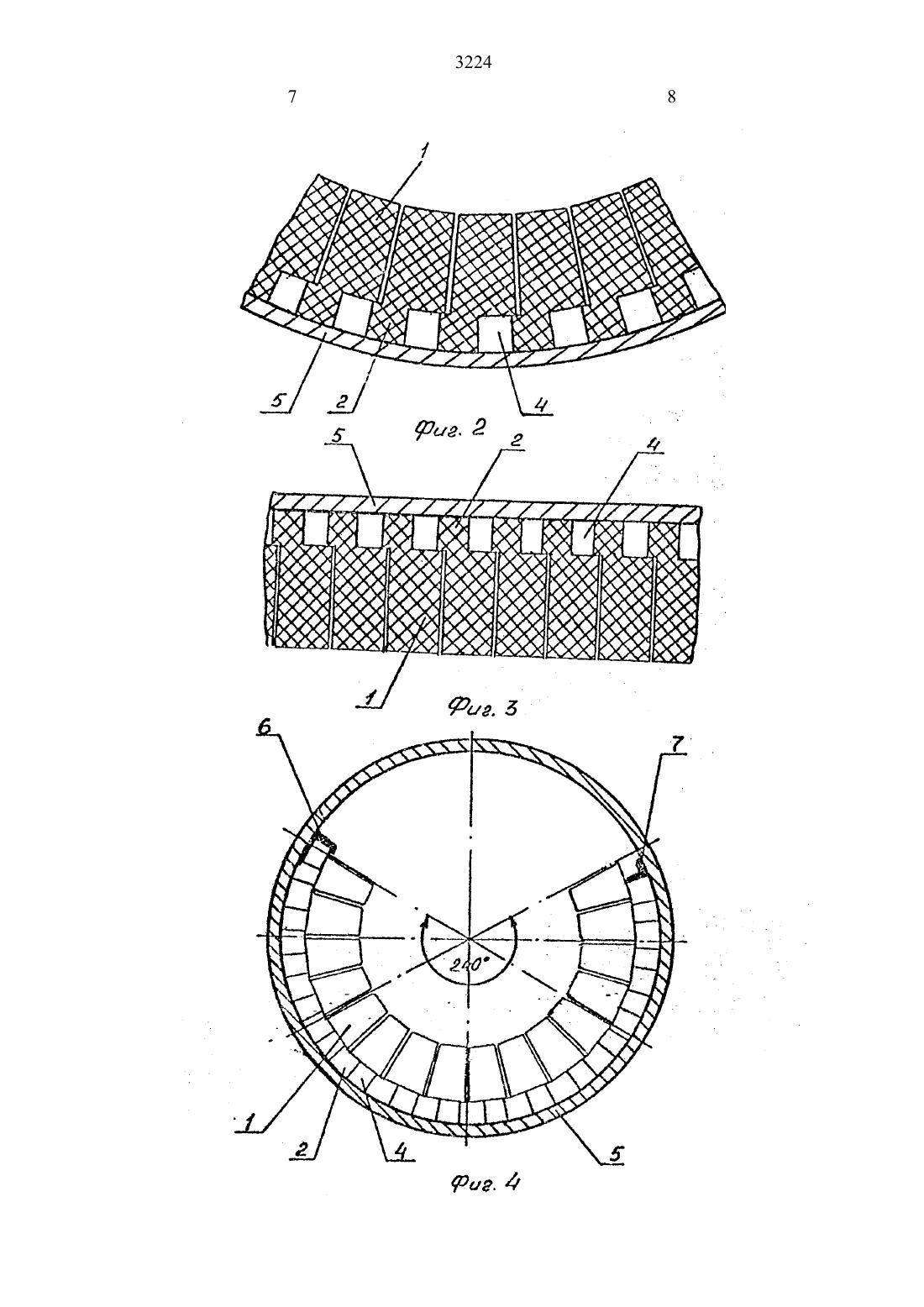

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) огнеупорный клиновидный КАМЕНЬ(57) Использование в огнеупорной промышленности. черной и цветной металлургии. промышленности строительных материалов и при обжиге сыпучих и кусковых материалов в тепловых агрегатах. преимущестаенново вращающихся печах. Сущность изобретения огнеупорный кли фиг /новидный камень состоит из основной 1 и вспомогательной 2 частей. смещенных относительно друг друга с образованием выступа 3 на двух смежных гранях. примыкающих к расширенному торцу основной части 1 камня. и выемки на этом торце. Стороны рабочей поверхности суженного торца основной части 1 камня от носятся друг к другу и к его высоте как11(2 Ю). площадей торцевой нерабочей поверхности вспомогательной части 2 и расширенного торца основной части 1 камня соотносятся как 1(1.О 15). в смещение вспомогательной части 2 камня относительно боковых граней основной его части 1 составляет 1/51/50 от соответствующих сторон его расширенного торца. 5 ил.Изобретение относится к огнеупорной промышленности. черной и цветной металлургии. промышленности строительных материалов и может быть использовано при обжиге сыпучих и кусковых материалов в тепловых агрегатах преимущественно во вращающихся печах. .Цель изобретения г повышение термической стойкости футеровки. строительной прочности кадки. а также снижение потерь тепла в окружающую среду и уменьшение массы футеровки.На.фиг.1 показан огнеупорный клино видный камень для футеровки тепловых аг регатов на фиг.2 фрагмент футеровки. выполненной из заявляемых кирпичей. поперечный разрез на фига 4 то же. продольный разрез на фиг.4 - первый этап кладки футеровки. например вращающейся печи на уфиг.5 - второй (заключительный) этап кладки -в догнеупорный клиновидный кирпич состоит из двух сочлененных частей основнойи вспомогательная части 1.2 кирпича сме щены относительно друг друга. образуя выступ 3 на двух смежных гранях. примыкающих к расширенному торцу основной части 1 кирпича, и выемку 4 на этом торчал . .г Огнеупорный клиновидный кирпич в футеровка (фиг.2.5) опирается на внутреннюю поверхность металлического корпуса 5 печи торцом своей вспомогательной части 2. При кладке на вспомогательную часть 2 одного кирпича опирается торец основной части 1 другого кирпича и т.д образуя зацепление смежных огнеупорных кирпичей в продольном и поперечном направлениях.. Надежное зацепление смежных кирпичей обеспечивает заявляемый размер сме щения вспомогательной-тестя 2 кирпичаОТНОСИТЕЛЬНО БОКОВЫХ граней ОСНОВНОЙ ЧЭсти 1 кирпича. который составляет от 1/5 до1/50 части соответствующих сторон расширенного торцаосновнойнасти 1 кирпича. Выступы. образованные. от смещения вспомогательной части 2 кирпича на величину болеачем 1/5 размера боковой грани основной части 1 кирпича (например. 1/3 или 1/2). подвержены механическому разрушению как при транспортировке кирпичей. такд и при монтаже футеровки. К тому же умень шается выемка 4. т.е. расстояние между вспомогательными частями 2 смежных кирпичей. ЧТО. СООТВЕТСТВЭННО. ВЭДЗТ К УВЭЛИЧЗ нию теплопроводности кладки. При выступах 3 менее 1/50 части (например. 1/70 или 1/100) в процессе температурной деформации кладки могут нарушиться усло 4вия зацепления отдельных огнеупорных кирпичей. что приведет к выпадению этих кирпичей из футеровки.Благодаря заявляемому соотношению между площадями торцевых нерабочих поверхностей вспомогательной и основной частей 2 и 1 кирпича как 1(1 .О 15) образуются выемки 4. т.е. пустоты. Эти пустоты ограничены внутренней поверхностью корпуса 5 печи. торцевой нерабочей поверхностью основной части 1 кирпича и боковыми поверхностями вспомогательных частей 2 смежных кирпичей. . . .дСООТНОЩЭНИЭ НОРЗООЧИХ ПОВ 8 рХН 0 СТВЙвспомогательной иосновной частей 2 и 1 кирпича равно 11. и. следовательно. нет никаких полостей. пустот) способствует снижению теплопроводности этой футеровки и уменьшению ее массы. Наиболее интенсивно отвод тепла от футеровкийчерез металлический корпус 5 печи осуществляется через вспомогательную часть 2 огнеупорного кирпича. Основная (рабочая) часть 1 кирпича благодаря этим пустотам не контактирует с корпусом 5 печи. Вследствие этого. испытываемые им градиент температур. а соответственно и температурные напряжения будут невелики. .Если площадь поверхности вспомогательной части 2 кирпича будет больше. чем в 5 раз отличаться от площади нерабочейповерхности основной части 1 кирпича (т.е. соотношение будет. например. 16 или 17 и т.д.). то в процессе эксплуатации печи в усповиях передачи усилий вращения от корпуса 5 печи на футеровкуможет произойти СДВИГ СОЧЛВНЕННЫХ ЭЛЕМЗНТОВ. ЧТО приведет к разрушению этой футеровки.Равномерному распределению температурных напряжений способствует также и квадратная форма рабочей поверхности основной части кирпича. Величина внутренних напряжений находится в допустимых пределах и обеспечивается строительная прочность кладки при соотношении сторон рабочей поверхности основной части 1 кирпича к его высоте как 11(210). Если высота основной части 1 кирпича будет превышать сторону его рабочей поверхности более. чем в 10 раз. то резко снизится механическая прочность огнеупорного кирпича. Если высота основной части 1 кирпича буде менее. чем в 2 раза отличаться от сторон его рабочей поверхности. то увеличится внутренние температурные напряжения. ведущие к снижению термической стойкости огнеупорного кирпича.Вспомогательная часть 2 огнеупорного кирпича может иметь форму куба, призмы и пластины. однако кубическая форма этой части кирпича обеспечивает более эффективную теплопроводность футеровки.Монтаж футеровки. выполненной из заявляемых кирпичей. осуществляется в два этапа. На первом этапе (фигА) 2/3(240) внутренней поверхности корпуса 5 вращающейся печи заполняется огне упорной кладкой. Крепление выпоженно го участка кладки к корпусу 5 печи осуществляется с помощью металличе ского профиля 6. внутренняя часть котоРОГО ЗЭХВЗТЫВЗВТ вспомогательную ЧЗСТЬ 2 кирпича. а наружная часть профиля 5 крепитсяк корпусу 5 печи посредством сварки.ППОТИВОПОЛОЖНЪЭЯ ЧЗСТЬ ВЫЛОЖЗННОГО участка футеровки крепится к корпус 5 печиемке 4. одной своей стороной примыкающего к вспомогательной части 2 огнеупорного кирпича. а другой привзренного к метал лическому корпусу 5 печи.Далее. на втором этапе (фипб) осуществляется поворот печи нат 120 и огнеупорной кладкой заполняется вся внутренняя поверхность корпуса 5 печи. Монтаж футеровки завершен.Частичный контакт футеровки с корпусом 5 печи. который осуществляется лишь посредством вспомогательной части 2 огнеупорного кирпича. не обеспечивает необходимое трение между сопрягающимися поверхностями. вследствие чего одно из основных назначений применяемых профиля 6 и уголка 7 является передача вращательного движения от корпуса 5 печи на футеровку. т.е. при вращении печи профиль 6 и уголок 7 не дают футеровка прокручиваться относительно корпуса 5 печи.Преимуществом заявляемого решения является возможность производить кладку огнеупорных кирпичей только лишь при одном обороте вращающейся печи (на 120).что значительно упрощает монтаж футеровки.Таким образом. применение заявляемых огнеупорных кирпичей для футеровки тепловых агрегатов обеспечивает увеличение термической стойкости футеровки и поеышение строительной прочности кладки. что. в целом способствует повышению надежности работы кладки и увеличению срока ее эксплуатации. Кроме того. снижаются потери тепла корпусом 5 печи. упрощаются монтаж футеровки и сама конструкция футеровки в связи с сокращением элементовньге кирпичи раствора). уменьшается масса футеровки. например. на 12-1596 при соотношении нерабочих поверхностей вспомогательной и основной частей 2 и ткирпича. равном 14 или 15. что приводит к повышению экономии дорогостоящего и дефицитного огнеупорного материала.Огнеупорный клиновидный камень для футеровки тепловых агрегатов. преимущественно вращающихся печей. состоящий из основной и вспомогательной частей. смещенных одна относительно другой с образованием выступов на двух смежных гранях. примыкающих к расширенному торцу основной части камня. и выемок на двух другихграняжотличающийся тем.что.с целью повышения термической стойкости футеровки. строительной прочности кладки. снижения потерь тепла в окружающую среду и уменьшения массы футеровки. соотношения сторон поверхности суженного торца основной части камня и его высоты равно 11(2-1 О) площадей торцевой поверхности вспомогательной части и расширенного торца основной части камня равно 1(1.01-5). а смещение вспомогательной части камня относительно боковых граней основной его части составляет 1/5-1/50 от соответствующих сторон его расширенного
