Плуг для обработки почвы

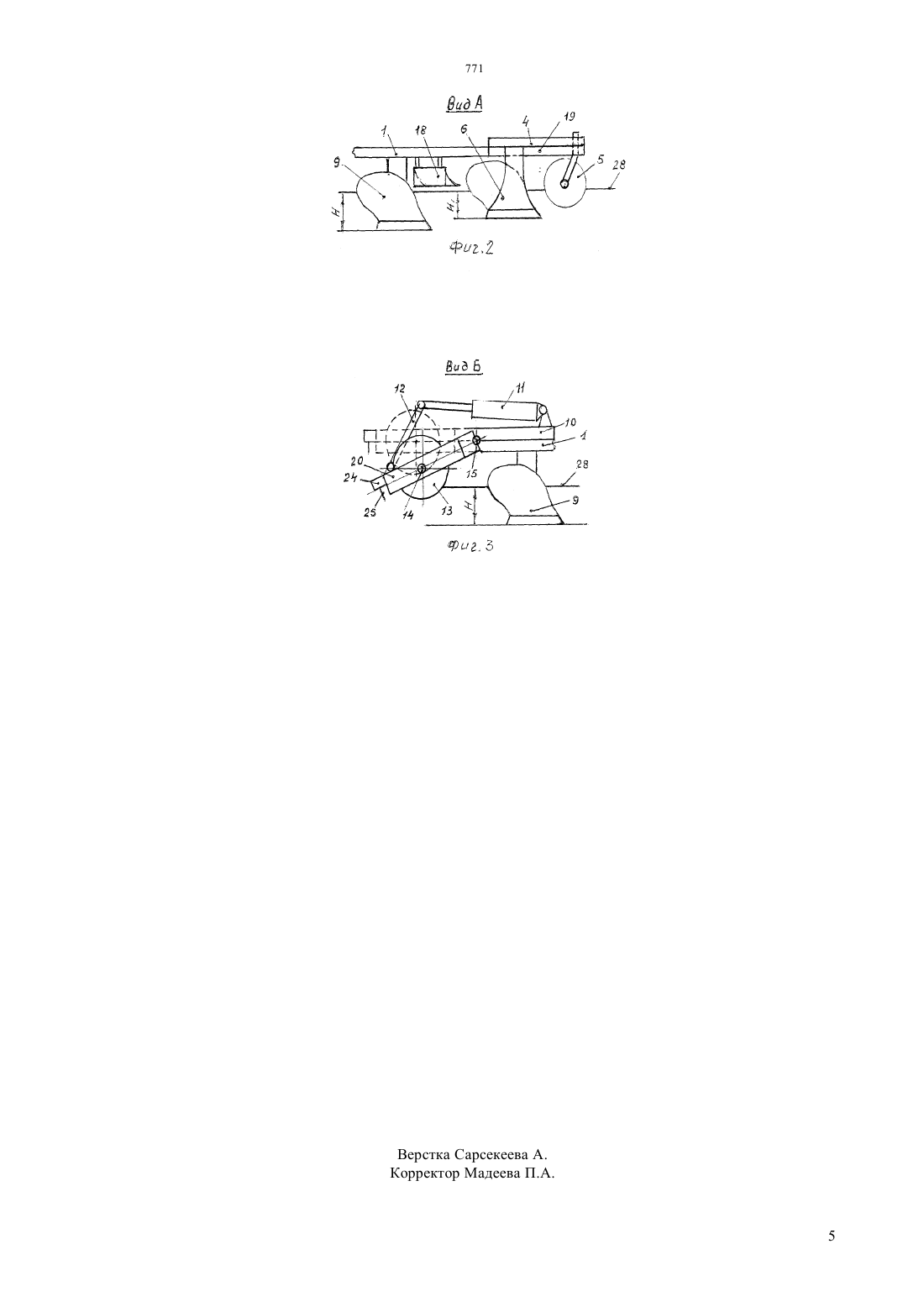

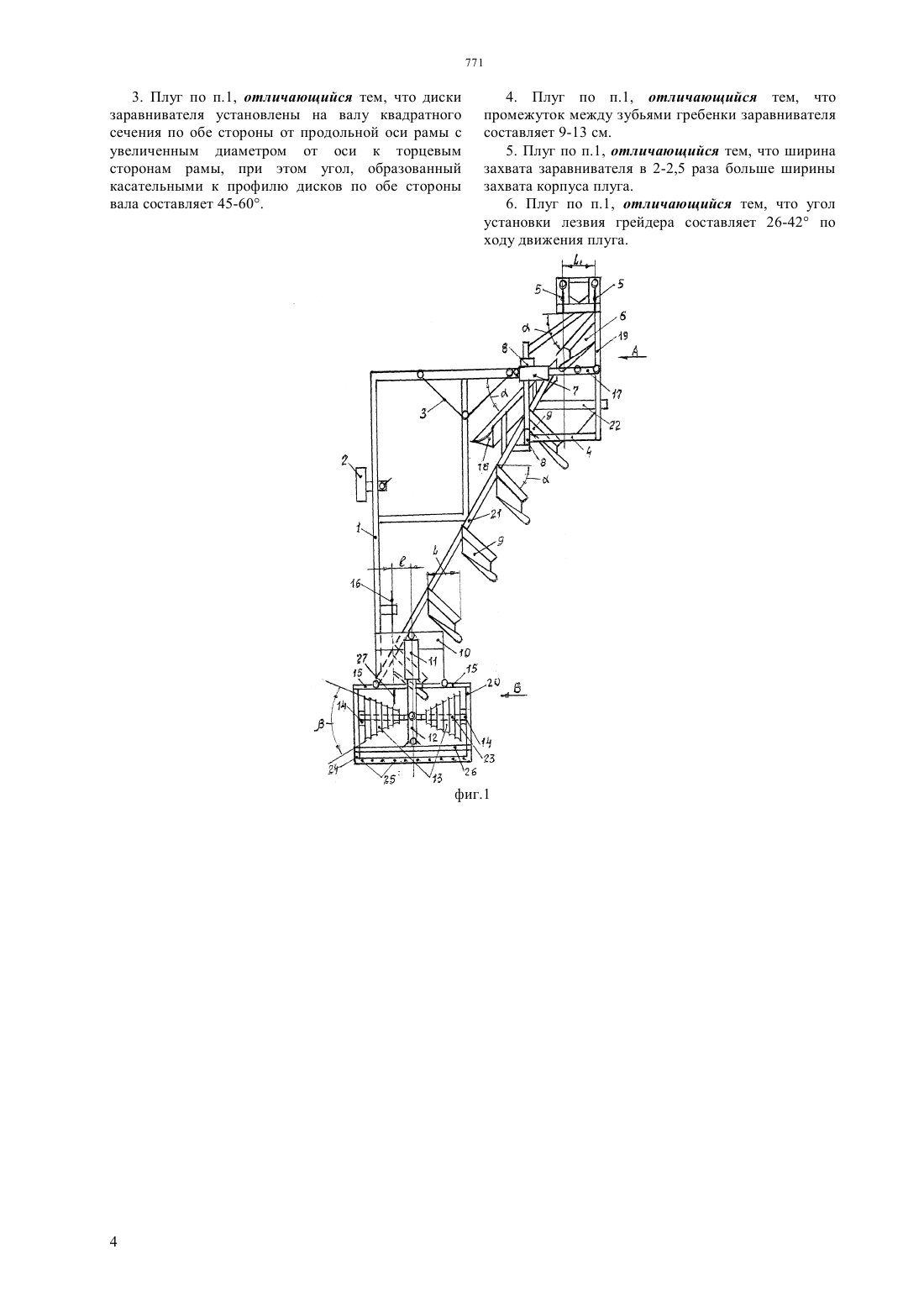

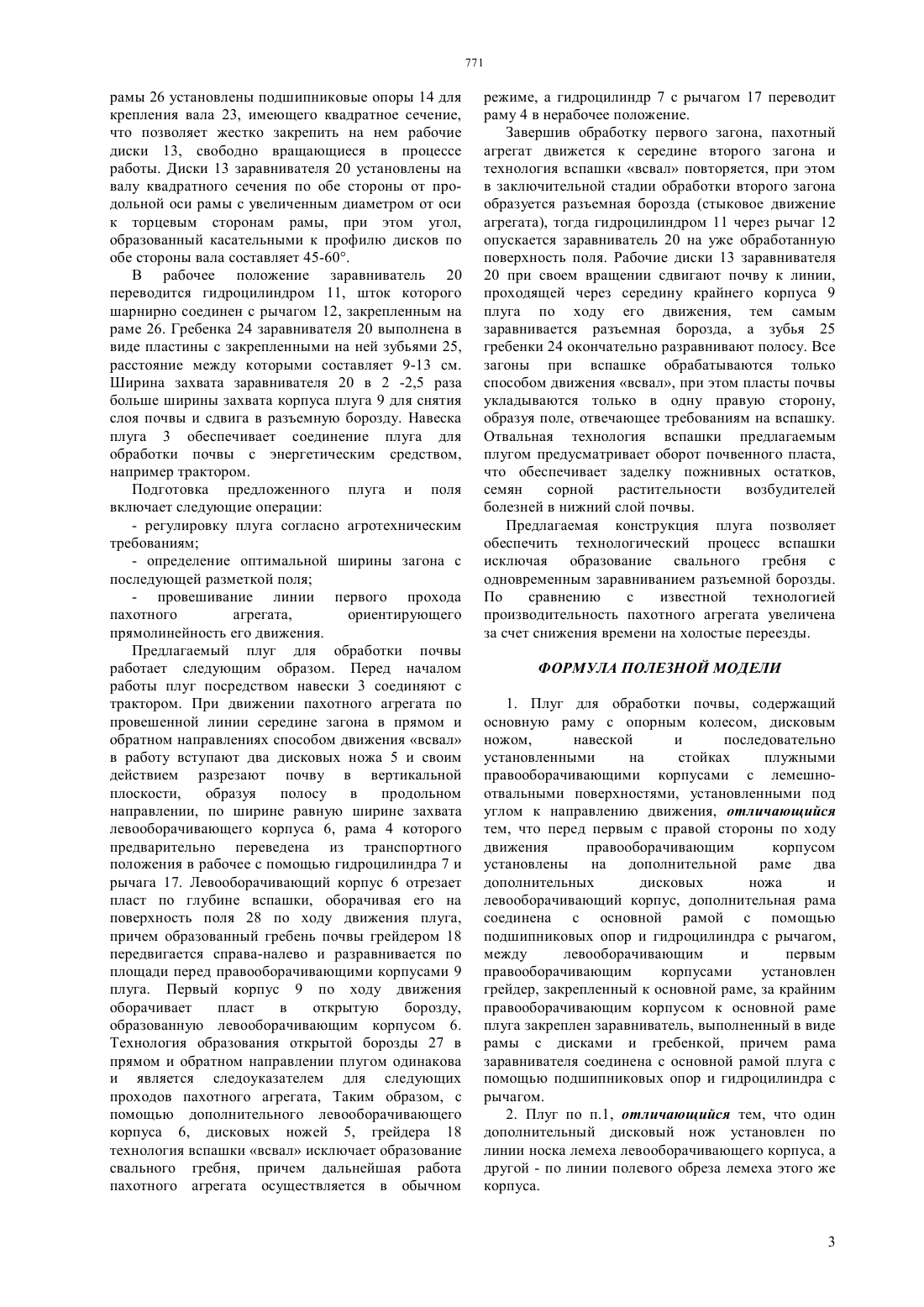

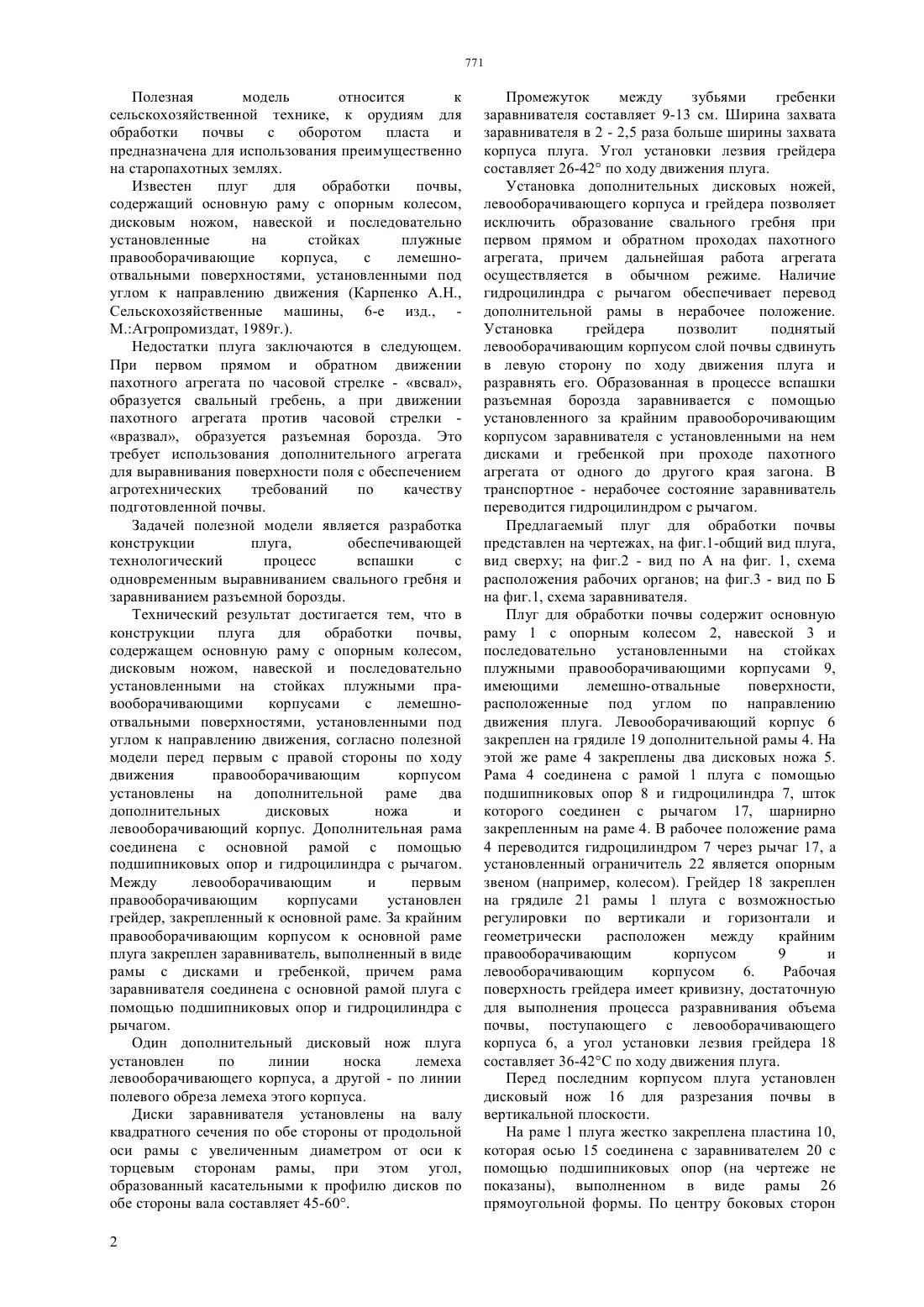

(51) 01 3/10 (2011.01) 01 49/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(54) ПЛУГ ДЛЯ ОБРАБОТКИ ПОЧВЫ(57) Полезная модель относится к сельскохозяйственной технике, к орудиям для обработки почвы с оборотом пласта и предназначена для использования преимущественно на старопахотных землях. Плуг для обработки почвы, содержит основную раму с опорным колесом, дисковым ножом,навеской и последовательно установленными на стойках плужными правооборачивающими корпусами с лемешно-отвальными поверхностями,установленными под углом к направлению движения. Перед первым с правой стороны по ходу движения правооборачивающим корпусом установлены на дополнительной раме два дополнительных дисковых ножа и левооборачивающий корпус, дополнительная рама соединена с основной рамой с помощью подшипниковых опор и гидроцилиндра с рычагом,между левооборачивающим и первым правооборачивающим корпусами установлен грейдер, закрепленный к основной раме, за крайним правооборачивающим корпусом к основной раме плуга закреплен заравниватель, выполненный в виде рамы с дисками и гребенкой, причем рама заравнивателя соединена с основной рамой плуга с помощью подшипниковых опор и гидроцилиндра с рычагом. Конструкция плуга обеспечивает технологический процесс вспашки с одновременным выравниванием свального гребня и заравниванием разъемной борозды.(72) Никитин Валентин Степанович Байжуманов Сапаркан Кашаган Бакыт Ескалиулы Османов Энвер Рамазанович Матаев Умербек Матаевич Окейулы Нухсат Абдрашев Жандос Кораласбаевич Полезная модель относится к сельскохозяйственной технике, к орудиям для обработки почвы с оборотом пласта и предназначена для использования преимущественно на старопахотных землях. Известен плуг для обработки почвы,содержащий основную раму с опорным колесом,дисковым ножом, навеской и последовательно установленные на стойках плужные правооборачивающие корпуса,с лемешноотвальными поверхностями, установленными под углом к направлению движения (Карпенко А.Н.,Сельскохозяйственные машины, 6-е изд., М.Агропромиздат, 1989 г.). Недостатки плуга заключаются в следующем. При первом прямом и обратном движении пахотного агрегата по часовой стрелке - всвал,образуется свальный гребень, а при движении пахотного агрегата против часовой стрелки вразвал, образуется разъемная борозда. Это требует использования дополнительного агрегата для выравнивания поверхности поля с обеспечением агротехнических требований по качеству подготовленной почвы. Задачей полезной модели является разработка конструкции плуга,обеспечивающей технологический процесс вспашки с одновременным выравниванием свального гребня и заравниванием разъемной борозды. Технический результат достигается тем, что в конструкции плуга для обработки почвы,содержащем основную раму с опорным колесом,дисковым ножом, навеской и последовательно установленными на стойках плужными правооборачивающими корпусами с лемешноотвальными поверхностями, установленными под углом к направлению движения, согласно полезной модели перед первым с правой стороны по ходу движения правооборачивающим корпусом установлены на дополнительной раме два дополнительных дисковых ножа и левооборачивающий корпус. Дополнительная рама соединена с основной рамой с помощью подшипниковых опор и гидроцилиндра с рычагом. Между левооборачивающим и первым правооборачивающим корпусами установлен грейдер, закрепленный к основной раме. За крайним правооборачивающим корпусом к основной раме плуга закреплен заравниватель, выполненный в виде рамы с дисками и гребенкой, причем рама заравнивателя соединена с основной рамой плуга с помощью подшипниковых опор и гидроцилиндра с рычагом. Один дополнительный дисковый нож плуга установлен по линии носка лемеха левооборачивающего корпуса, а другой - по линии полевого обреза лемеха этого корпуса. Диски заравнивателя установлены на валу квадратного сечения по обе стороны от продольной оси рамы с увеличенным диаметром от оси к торцевым сторонам рамы, при этом угол,образованный касательными к профилю дисков по обе стороны вала составляет 45-60. 2 Промежуток между зубьями гребенки заравнивателя составляет 9-13 см. Ширина захвата заравнивателя в 2 - 2,5 раза больше ширины захвата корпуса плуга. Угол установки лезвия грейдера составляет 26-42 по ходу движения плуга. Установка дополнительных дисковых ножей,левооборачивающего корпуса и грейдера позволяет исключить образование свального гребня при первом прямом и обратном проходах пахотного агрегата, причем дальнейшая работа агрегата осуществляется в обычном режиме. Наличие гидроцилиндра с рычагом обеспечивает перевод дополнительной рамы в нерабочее положение. Установка грейдера позволит поднятый левооборачивающим корпусом слой почвы сдвинуть в левую сторону по ходу движения плуга и разравнять его. Образованная в процессе вспашки разъемная борозда заравнивается с помощью установленного за крайним правооборочивающим корпусом заравнивателя с установленными на нем дисками и гребенкой при проходе пахотного агрегата от одного до другого края загона. В транспортное - нерабочее состояние заравниватель переводится гидроцилиндром с рычагом. Предлагаемый плуг для обработки почвы представлен на чертежах, на фиг.1-общий вид плуга,вид сверху на фиг.2 - вид по А на фиг. 1, схема расположения рабочих органов на фиг.3 - вид по Б на фиг.1, схема заравнивателя. Плуг для обработки почвы содержит основную раму 1 с опорным колесом 2, навеской 3 и последовательно установленными на стойках плужными правооборачивающими корпусами 9,имеющими лемешно-отвальные поверхности,расположенные под углом по направлению движения плуга. Левооборачивающий корпус 6 закреплен на грядиле 19 дополнительной рамы 4. На этой же раме 4 закреплены два дисковых ножа 5. Рама 4 соединена с рамой 1 плуга с помощью подшипниковых опор 8 и гидроцилиндра 7, шток которого соединен с рычагом 17, шарнирно закрепленным на раме 4. В рабочее положение рама 4 переводится гидроцилиндром 7 через рычаг 17, а установленный ограничитель 22 является опорным звеном (например, колесом). Грейдер 18 закреплен на грядиле 21 рамы 1 плуга с возможностью регулировки по вертикали и горизонтали и геометрически расположен между крайним правооборачивающим корпусом 9 и левооборачивающим корпусом 6. Рабочая поверхность грейдера имеет кривизну, достаточную для выполнения процесса разравнивания объема почвы, поступающего с левооборачивающего корпуса 6, а угол установки лезвия грейдера 18 составляет 36-42 по ходу движения плуга. Перед последним корпусом плуга установлен дисковый нож 16 для разрезания почвы в вертикальной плоскости. На раме 1 плуга жестко закреплена пластина 10,которая осью 15 соединена с заравнивателем 20 с помощью подшипниковых опор (на чертеже не показаны), выполненном в виде рамы 26 прямоугольной формы. По центру боковых сторон рамы 26 установлены подшипниковые опоры 14 для крепления вала 23, имеющего квадратное сечение,что позволяет жестко закрепить на нем рабочие диски 13, свободно вращающиеся в процессе работы. Диски 13 заравнивателя 20 установлены на валу квадратного сечения по обе стороны от продольной оси рамы с увеличенным диаметром от оси к торцевым сторонам рамы, при этом угол,образованный касательными к профилю дисков по обе стороны вала составляет 45-60. В рабочее положение заравниватель 20 переводится гидроцилиндром 11, шток которого шарнирно соединен с рычагом 12, закрепленным на раме 26. Гребенка 24 заравнивателя 20 выполнена в виде пластины с закрепленными на ней зубьями 25,расстояние между которыми составляет 9-13 см. Ширина захвата заравнивателя 20 в 2 -2,5 раза больше ширины захвата корпуса плуга 9 для снятия слоя почвы и сдвига в разъемную борозду. Навеска плуга 3 обеспечивает соединение плуга для обработки почвы с энергетическим средством,например трактором. Подготовка предложенного плуга и поля включает следующие операции- регулировку плуга согласно агротехническим требованиям- определение оптимальной ширины загона с последующей разметкой поля- провешивание линии первого прохода пахотного агрегата,ориентирующего прямолинейность его движения. Предлагаемый плуг для обработки почвы работает следующим образом. Перед началом работы плуг посредством навески 3 соединяют с трактором. При движении пахотного агрегата по провешенной линии середине загона в прямом и обратном направлениях способом движения всвал в работу вступают два дисковых ножа 5 и своим действием разрезают почву в вертикальной плоскости,образуя полосу в продольном направлении, по ширине равную ширине захвата левооборачивающего корпуса 6, рама 4 которого предварительно переведена из транспортного положения в рабочее с помощью гидроцилиндра 7 и рычага 17. Левооборачивающий корпус 6 отрезает пласт по глубине вспашки, оборачивая его на поверхность поля 28 по ходу движения плуга,причем образованный гребень почвы грейдером 18 передвигается справа-налево и разравнивается по площади перед правооборачивающими корпусами 9 плуга. Первый корпус 9 по ходу движения оборачивает пласт в открытую борозду,образованную левооборачивающим корпусом 6. Технология образования открытой борозды 27 в прямом и обратном направлении плугом одинакова и является следоуказателем для следующих проходов пахотного агрегата, Таким образом, с помощью дополнительного левооборачивающего корпуса 6, дисковых ножей 5, грейдера 18 технология вспашки всвал исключает образование свального гребня, причем дальнейшая работа пахотного агрегата осуществляется в обычном режиме, а гидроцилиндр 7 с рычагом 17 переводит раму 4 в нерабочее положение. Завершив обработку первого загона, пахотный агрегат движется к середине второго загона и технология вспашки всвал повторяется, при этом в заключительной стадии обработки второго загона образуется разъемная борозда (стыковое движение агрегата), тогда гидроцилиндром 11 через рычаг 12 опускается заравниватель 20 на уже обработанную поверхность поля. Рабочие диски 13 заравнивателя 20 при своем вращении сдвигают почву к линии,проходящей через середину крайнего корпуса 9 плуга по ходу его движения, тем самым заравнивается разъемная борозда, а зубья 25 гребенки 24 окончательно разравнивают полосу. Все загоны при вспашке обрабатываются только способом движения всвал, при этом пласты почвы укладываются только в одну правую сторону,образуя поле, отвечающее требованиям на вспашку. Отвальная технология вспашки предлагаемым плугом предусматривает оборот почвенного пласта,что обеспечивает заделку пожнивных остатков,семян сорной растительности возбудителей болезней в нижний слой почвы. Предлагаемая конструкция плуга позволяет обеспечить технологический процесс вспашки исключая образование свального гребня с одновременным заравниванием разъемной борозды. По сравнению с известной технологией производительность пахотного агрегата увеличена за счет снижения времени на холостые переезды. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Плуг для обработки почвы, содержащий основную раму с опорным колесом, дисковым ножом,навеской и последовательно установленными на стойках плужными правооборачивающими корпусами с лемешноотвальными поверхностями, установленными под углом к направлению движения, отличающийся тем, что перед первым с правой стороны по ходу движения правооборачивающим корпусом установлены на дополнительной раме два дополнительных дисковых ножа и левооборачивающий корпус, дополнительная рама соединена с основной рамой с помощью подшипниковых опор и гидроцилиндра с рычагом,между левооборачивающим и первым правооборачивающим корпусами установлен грейдер, закрепленный к основной раме, за крайним правооборачивающим корпусом к основной раме плуга закреплен заравниватель, выполненный в виде рамы с дисками и гребенкой, причем рама заравнивателя соединена с основной рамой плуга с помощью подшипниковых опор и гидроцилиндра с рычагом. 2. Плуг по п.1, отличающийся тем, что один дополнительный дисковый нож установлен по линии носка лемеха левооборачивающего корпуса, а другой - по линии полевого обреза лемеха этого же корпуса. 3. Плуг по п.1, отличающийся тем, что диски заравнивателя установлены на валу квадратного сечения по обе стороны от продольной оси рамы с увеличенным диаметром от оси к торцевым сторонам рамы, при этом угол, образованный касательными к профилю дисков по обе стороны вала составляет 45-60. 4. Плуг по п.1, отличающийся тем, что промежуток между зубьями гребенки заравнивателя составляет 9-13 см. 5. Плуг по п.1, отличающийся тем, что ширина захвата заравнивателя в 2-2,5 раза больше ширины захвата корпуса плуга. 6. Плуг по п.1, отличающийся тем, что угол установки лезвия грейдера составляет 26-42 по ходу движения плуга.
