Универсальный плуг

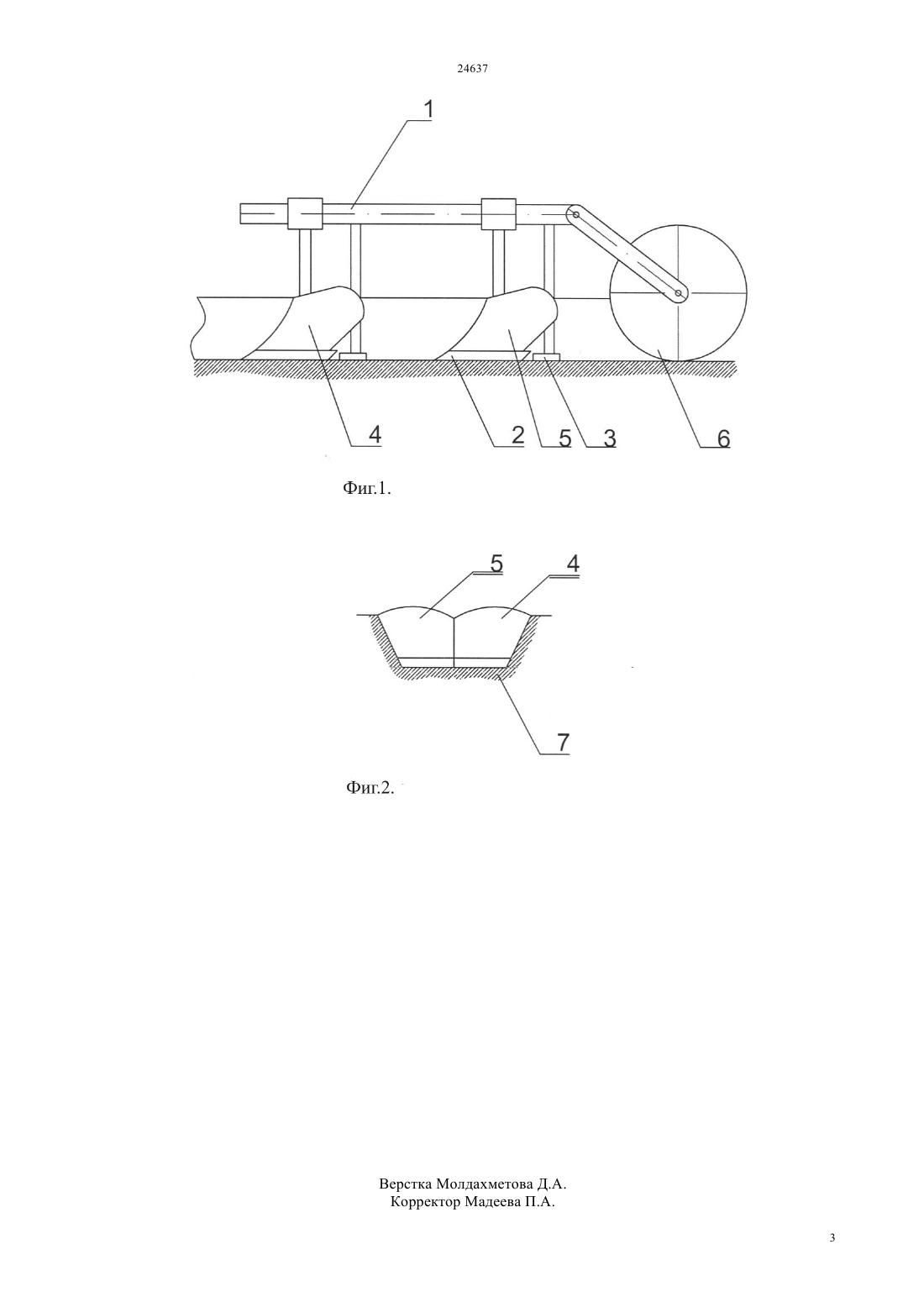

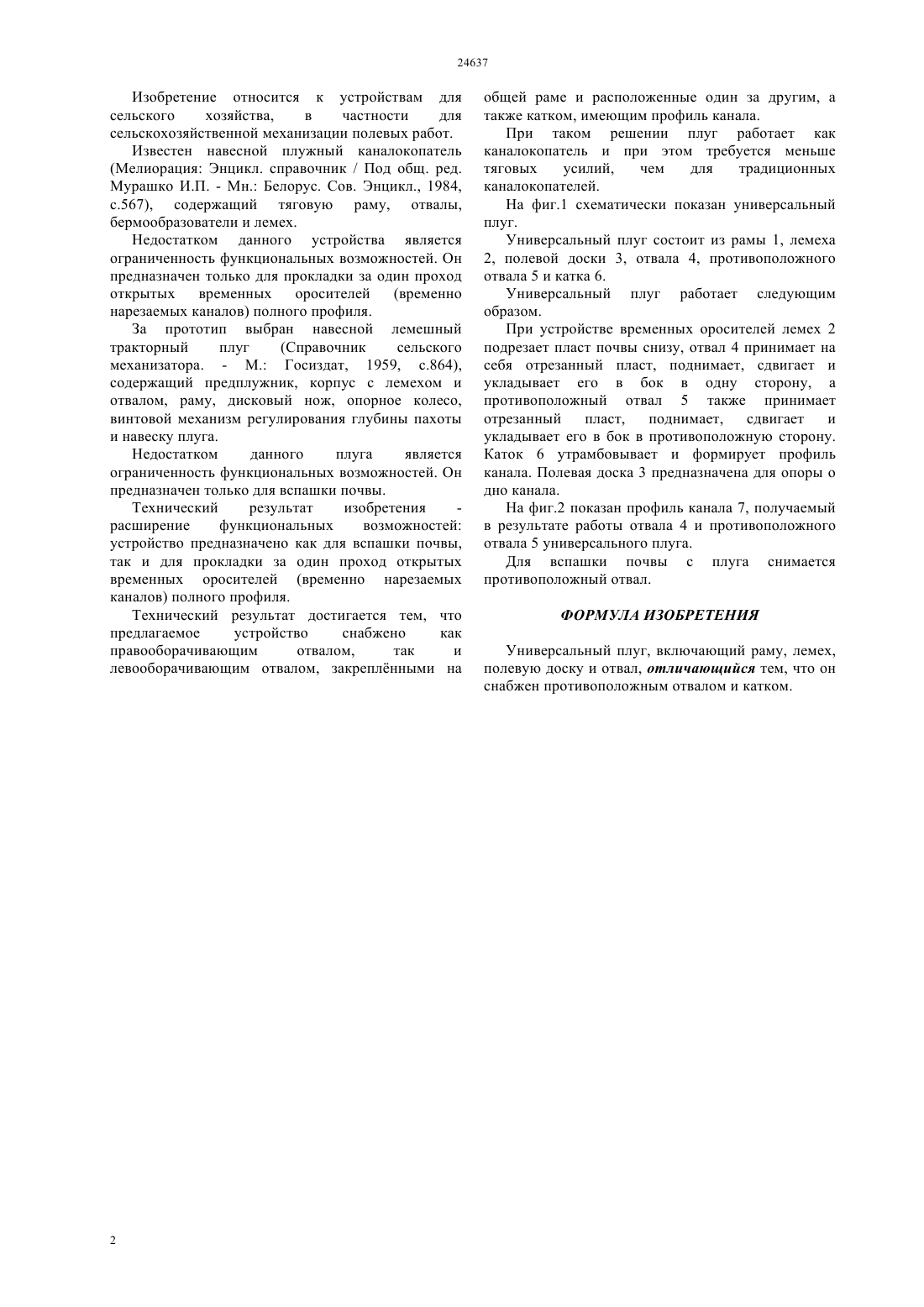

(51) 01 3/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к устройствам для сельского хозяйства,в частности для сельскохозяйственной механизации полевых работ. Универсальный плуг состоит из рамы, лемеха,полевой доски, отвала, противоположного отвала и катка. Предлагаемое устройство снабжено как правооборачивающим отвалом,так и левооборачивающим отвалом, закреплнные на общей раме и расположенные один за другим, а также катком, имеющим профиль канала. При таком решении плуг используется для нарезки временных оросителей, а при снятом противоположном отвале и для вспашки почвы.(72) Калашников Александр Афанасьевич Кандрин Николай Ильич Мирдадаев Миробит Салимович Мамучев Руслан Алиевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства Изобретение относится к устройствам для сельского хозяйства,в частности для сельскохозяйственной механизации полевых работ. Известен навесной плужный каналокопатель(Мелиорация Энцикл. справочник / Под общ. ред. Мурашко И.П. - Мн. Белорус. Сов. Энцикл., 1984,с.567), содержащий тяговую раму, отвалы,бермообразователи и лемех. Недостатком данного устройства является ограниченность функциональных возможностей. Он предназначен только для прокладки за один проход открытых временных оросителей (временно нарезаемых каналов) полного профиля. За прототип выбран навесной лемешный тракторный плуг(Справочник сельского механизатора. - М. Госиздат, 1959, с.864),содержащий предплужник, корпус с лемехом и отвалом, раму, дисковый нож, опорное колесо,винтовой механизм регулирования глубины пахоты и навеску плуга. Недостатком данного плуга является ограниченность функциональных возможностей. Он предназначен только для вспашки почвы. Технический результат изобретения расширение функциональных возможностей устройство предназначено как для вспашки почвы,так и для прокладки за один проход открытых временных оросителей (временно нарезаемых каналов) полного профиля. Технический результат достигается тем, что предлагаемое устройство снабжено как правооборачивающим отвалом,так и левооборачивающим отвалом, закреплнными на общей раме и расположенные один за другим, а также катком, имеющим профиль канала. При таком решении плуг работает как каналокопатель и при этом требуется меньше тяговых усилий,чем для традиционных каналокопателей. На фиг.1 схематически показан универсальный плуг. Универсальный плуг состоит из рамы 1, лемеха 2, полевой доски 3, отвала 4, противоположного отвала 5 и катка 6. Универсальный плуг работает следующим образом. При устройстве временных оросителей лемех 2 подрезает пласт почвы снизу, отвал 4 принимает на себя отрезанный пласт, поднимает, сдвигает и укладывает его в бок в одну сторону, а противоположный отвал 5 также принимает отрезанный пласт, поднимает, сдвигает и укладывает его в бок в противоположную сторону. Каток 6 утрамбовывает и формирует профиль канала. Полевая доска 3 предназначена для опоры о дно канала. На фиг.2 показан профиль канала 7, получаемый в результате работы отвала 4 и противоположного отвала 5 универсального плуга. Для вспашки почвы с плуга снимается противоположный отвал. ФОРМУЛА ИЗОБРЕТЕНИЯ Универсальный плуг, включающий раму, лемех,полевую доску и отвал, отличающийся тем, что он снабжен противоположным отвалом и катком.
