Плуг для обработки почвы

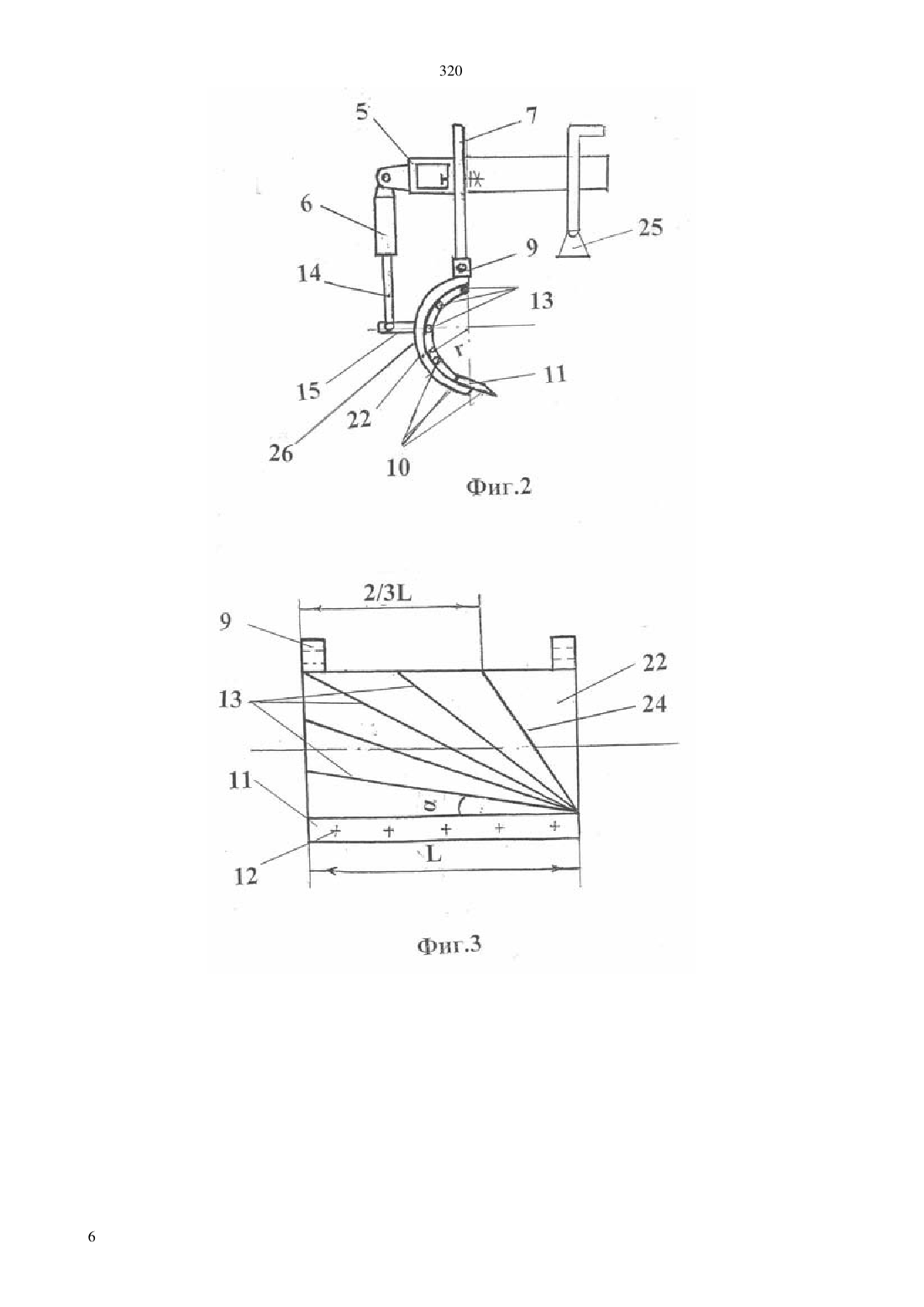

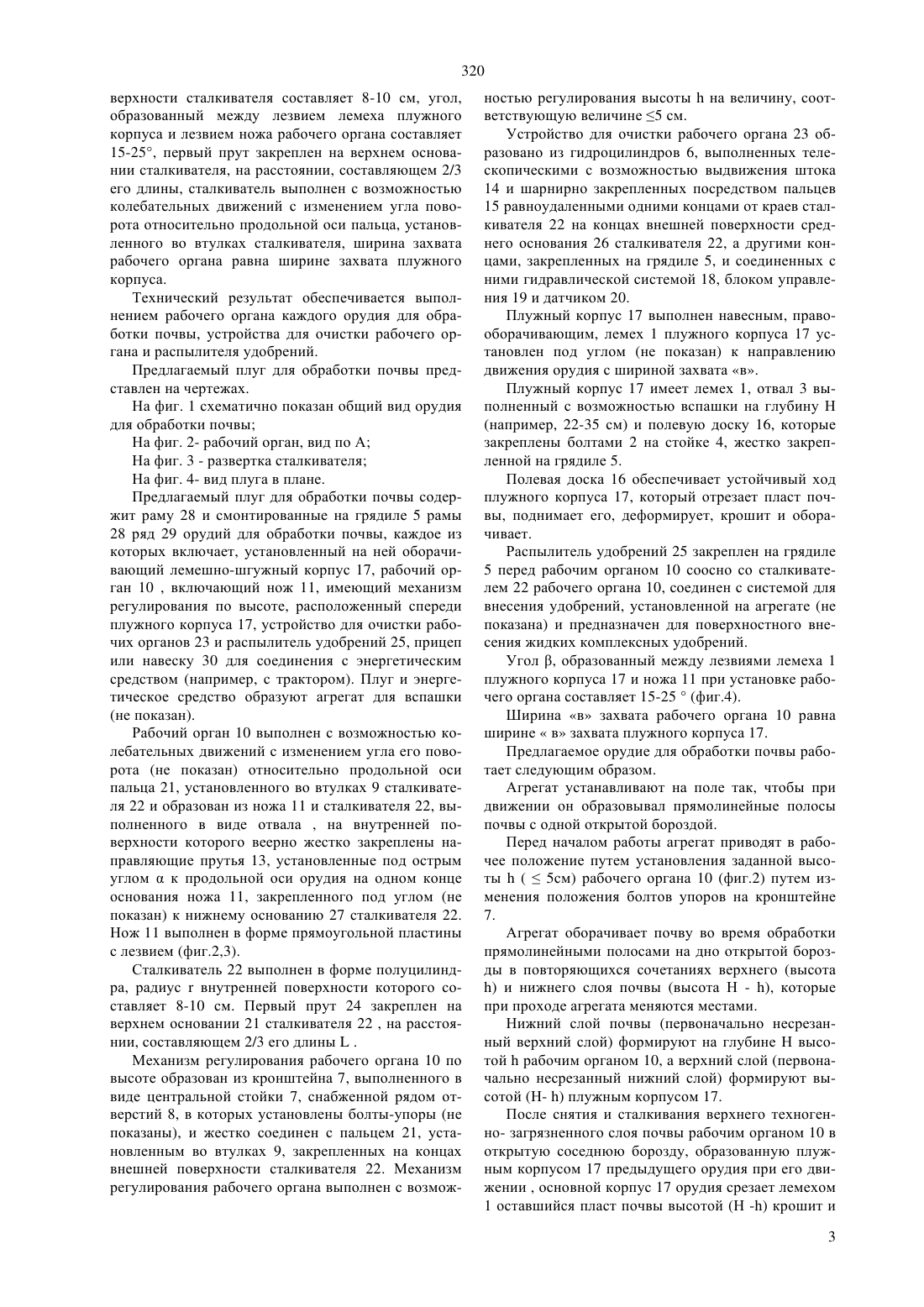

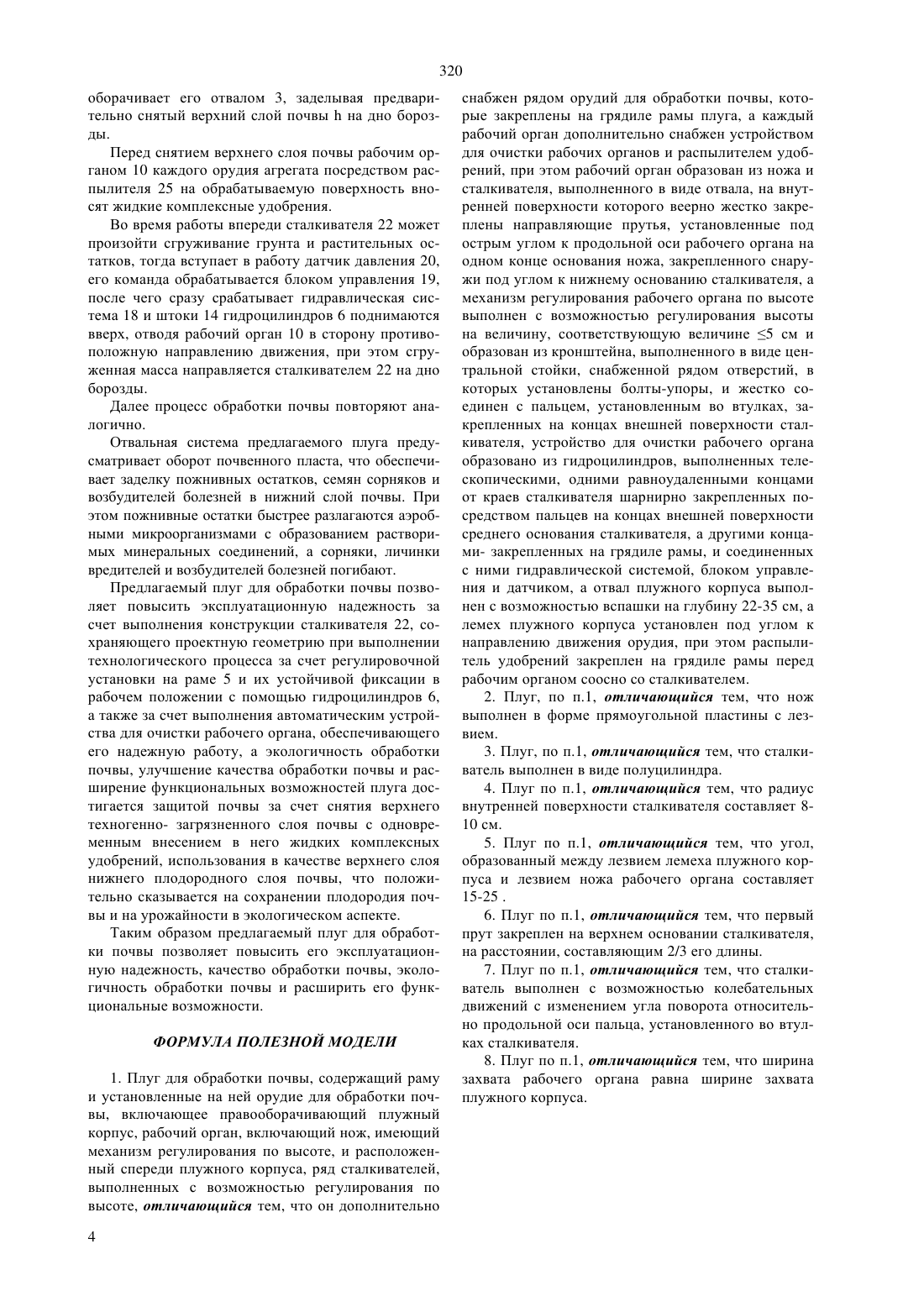

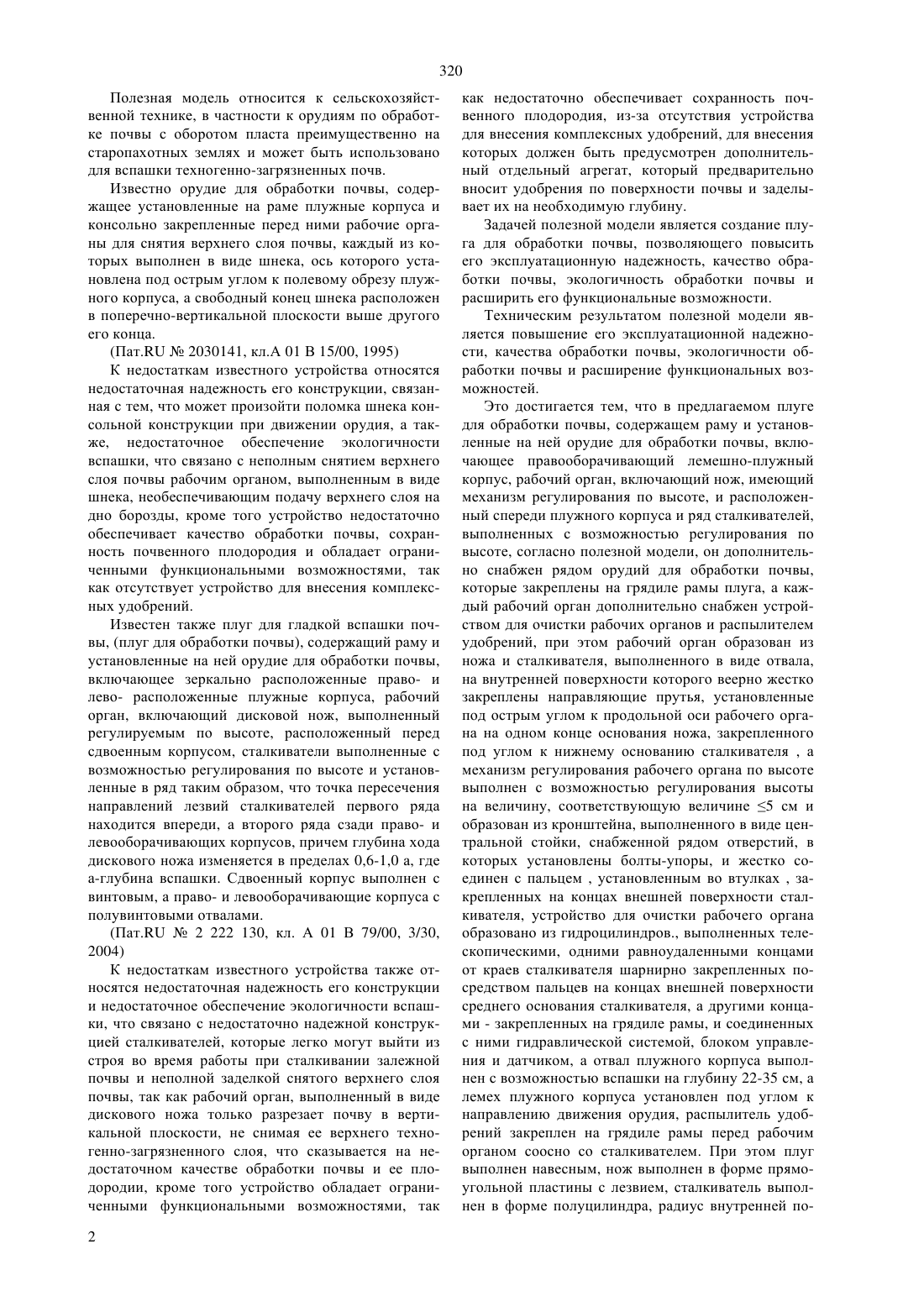

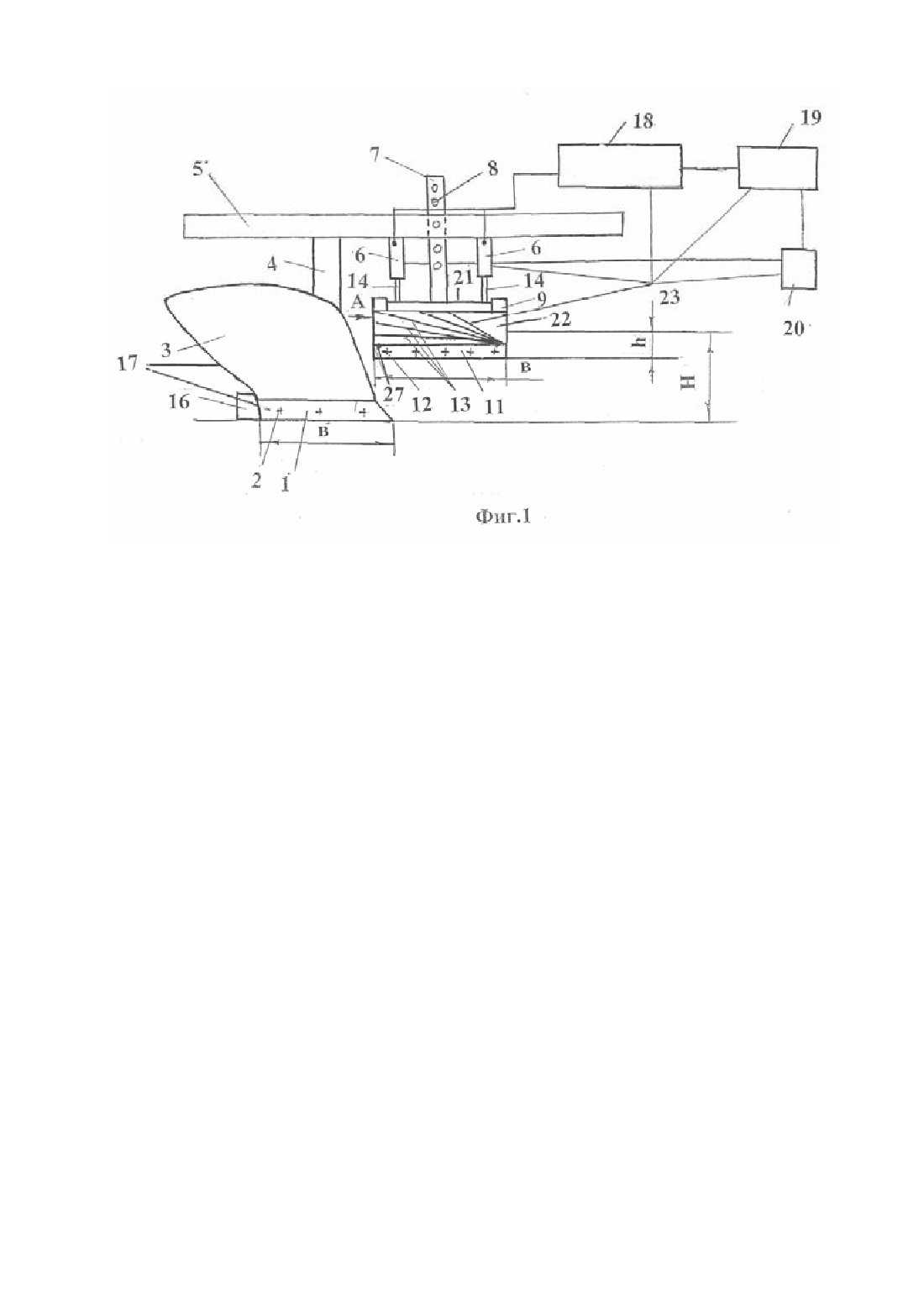

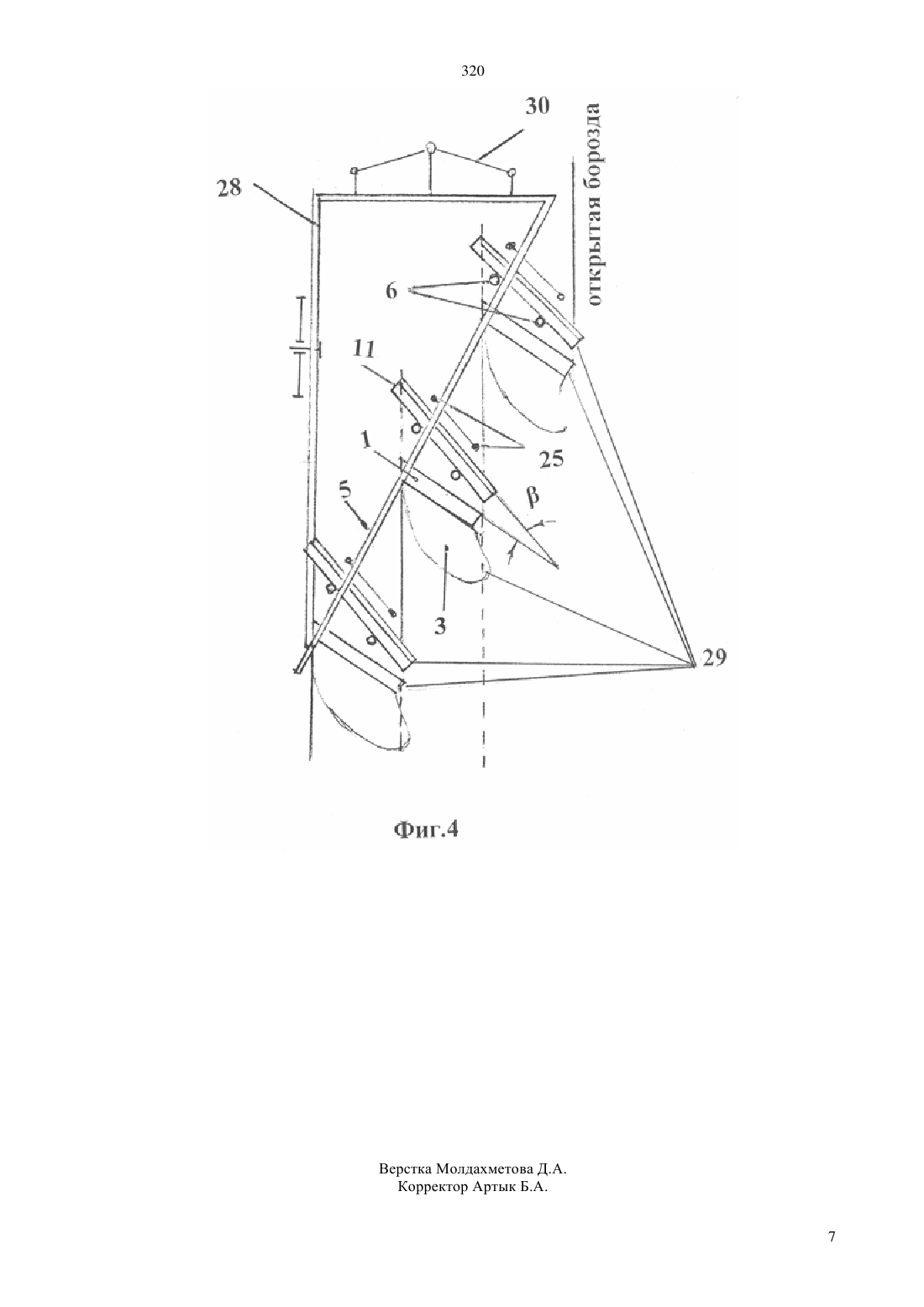

(51) 01 15/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ дополнительно снабжен устройством для очистки рабочих органов и распылителем удобрений, при этом рабочий орган образован из ножа и сталкивателя, выполненного в виде отвала, на внутренней поверхности которого веерно жестко закреплены направляющие прутья, установленные под острым углом к продольной оси рабочего органа на одном конце основания ножа, закрепленного снаружи под углом к нижнему основанию сталкивателя, а механизм регулирования рабочего органа по высоте выполнен с возможностью регулирования высоты на величину, соответствующую величине 5 см и образован из кронштейна, выполненного в виде центральной стойки, снабженной рядом отверстий, в которых установлены болты-упоры, и жестко соединен с пальцем, установленным во втулках, закрепленных на концах внешней поверхности сталкивателя, устройство для очистки рабочего органа образовано из гидроцилиндров, выполненных телескопическими, одними равноудаленными концами от краев сталкивателя шарнирно закрепленных посредством пальцев на концах внешней поверхности среднего основания сталкивателя, а другими концами- закрепленных на грядиле рамы, и соединенных с ними гидравлической системой, блоком управления и датчиком, а отвал плужного корпуса выполнен с возможностью вспашки на глубину 22-35 см, а лемех плужного корпуса установлен под углом к направлению движения орудия, при этом распылитель удобрений закреплен на грядиле рамы перед рабочим органом соосно со сталкивателем.(72) Жунисбеков Полатбек Мамышов Марат Рысбеков Айтбек Серикович Кашаган Бакыт Ескалиулы Сейтменбетов Тынысбек Сагиндыкович Жетпейсов Мизамбек Токенович Никитин Валентин Степанович Жунисбеков Галымжан Полатбек(54) ПЛУГ ДЛЯ ОБРАБОТКИ ПОЧВЫ(57) Полезная модель относится к сельскохозяйственной технике, в частности к орудиям по обработке почвы с оборотом пласта преимущественно на старопахотных землях и может быть использовано для вспашки техногенно-загрязненных почв. Техническим результатом полезной модели является повышение его эксплуатационной надежности, качества обработки почвы, экологичности обработки почвы и расширение функциональных возможностей. Это достигается тем, что в плуге для обработки почвы, содержащем раму и установленные на ней орудие для обработки почвы, включающее правооборачивающий плужный корпус, рабочий орган,включающий нож, имеющий механизм регулирования по высоте, и расположенный спереди плужного корпуса, ряд сталкивателей, выполненных с возможностью регулирования по высоте, согласно полезной модели он дополнительно снабжен рядом орудий для обработки почвы, которые закреплены на грядиле рамы плуга, а каждый рабочий орган 320 Полезная модель относится к сельскохозяйственной технике, в частности к орудиям по обработке почвы с оборотом пласта преимущественно на старопахотных землях и может быть использовано для вспашки техногенно-загрязненных почв. Известно орудие для обработки почвы, содержащее установленные на раме плужные корпуса и консольно закрепленные перед ними рабочие органы для снятия верхнего слоя почвы, каждый из которых выполнен в виде шнека, ось которого установлена под острым углом к полевому обрезу плужного корпуса, а свободный конец шнека расположен в поперечно-вертикальной плоскости выше другого его конца.(Пат.2030141, кл.А 01 В 15/00, 1995) К недостаткам известного устройства относятся недостаточная надежность его конструкции, связанная с тем, что может произойти поломка шнека консольной конструкции при движении орудия, а также, недостаточное обеспечение экологичности вспашки, что связано с неполным снятием верхнего слоя почвы рабочим органом, выполненным в виде шнека, необеспечивающим подачу верхнего слоя на дно борозды, кроме того устройство недостаточно обеспечивает качество обработки почвы, сохранность почвенного плодородия и обладает ограниченными функциональными возможностями, так как отсутствует устройство для внесения комплексных удобрений. Известен также плуг для гладкой вспашки почвы, (плуг для обработки почвы), содержащий раму и установленные на ней орудие для обработки почвы,включающее зеркально расположенные право- и лево- расположенные плужные корпуса, рабочий орган, включающий дисковой нож, выполненный регулируемым по высоте, расположенный перед сдвоенным корпусом, сталкиватели выполненные с возможностью регулирования по высоте и установленные в ряд таким образом, что точка пересечения направлений лезвий сталкивателей первого ряда находится впереди, а второго ряда сзади право- и левооборачивающих корпусов, причем глубина хода дискового ножа изменяется в пределах 0,6-1,0 а, где а-глубина вспашки. Сдвоенный корпус выполнен с винтовым, а право- и левооборачивающие корпуса с полувинтовыми отвалами.(Пат.2 222 130, кл. А 01 В 79/00, 3/30,2004) К недостаткам известного устройства также относятся недостаточная надежность его конструкции и недостаточное обеспечение экологичности вспашки, что связано с недостаточно надежной конструкцией сталкивателей, которые легко могут выйти из строя во время работы при сталкивании залежной почвы и неполной заделкой снятого верхнего слоя почвы, так как рабочий орган, выполненный в виде дискового ножа только разрезает почву в вертикальной плоскости, не снимая ее верхнего техногенно-загрязненного слоя, что сказывается на недостаточном качестве обработки почвы и ее плодородии, кроме того устройство обладает ограниченными функциональными возможностями, так 2 как недостаточно обеспечивает сохранность почвенного плодородия, из-за отсутствия устройства для внесения комплексных удобрений, для внесения которых должен быть предусмотрен дополнительный отдельный агрегат, который предварительно вносит удобрения по поверхности почвы и заделывает их на необходимую глубину. Задачей полезной модели является создание плуга для обработки почвы, позволяющего повысить его эксплуатационную надежность, качество обработки почвы, экологичность обработки почвы и расширить его функциональные возможности. Техническим результатом полезной модели является повышение его эксплуатационной надежности, качества обработки почвы, экологичности обработки почвы и расширение функциональных возможностей. Это достигается тем, что в предлагаемом плуге для обработки почвы, содержащем раму и установленные на ней орудие для обработки почвы, включающее правооборачивающий лемешно-плужный корпус, рабочий орган, включающий нож, имеющий механизм регулирования по высоте, и расположенный спереди плужного корпуса и ряд сталкивателей,выполненных с возможностью регулирования по высоте, согласно полезной модели, он дополнительно снабжен рядом орудий для обработки почвы,которые закреплены на грядиле рамы плуга, а каждый рабочий орган дополнительно снабжен устройством для очистки рабочих органов и распылителем удобрений, при этом рабочий орган образован из ножа и сталкивателя, выполненного в виде отвала,на внутренней поверхности которого веерно жестко закреплены направляющие прутья, установленные под острым углом к продольной оси рабочего органа на одном конце основания ножа, закрепленного под углом к нижнему основанию сталкивателя , а механизм регулирования рабочего органа по высоте выполнен с возможностью регулирования высоты на величину, соответствующую величине 5 см и образован из кронштейна, выполненного в виде центральной стойки, снабженной рядом отверстий, в которых установлены болты-упоры, и жестко соединен с пальцем , установленным во втулках , закрепленных на концах внешней поверхности сталкивателя, устройство для очистки рабочего органа образовано из гидроцилиндров., выполненных телескопическими, одними равноудаленными концами от краев сталкивателя шарнирно закрепленных посредством пальцев на концах внешней поверхности среднего основания сталкивателя, а другими концами - закрепленных на грядиле рамы, и соединенных с ними гидравлической системой, блоком управления и датчиком, а отвал плужного корпуса выполнен с возможностью вспашки на глубину 22-35 см, а лемех плужного корпуса установлен под углом к направлению движения орудия, распылитель удобрений закреплен на грядиле рамы перед рабочим органом соосно со сталкивателем. При этом плуг выполнен навесным, нож выполнен в форме прямоугольной пластины с лезвием, сталкиватель выполнен в форме полуцилиндра, радиус внутренней по 320 верхности сталкивателя составляет 8-10 см, угол,образованный между лезвием лемеха плужного корпуса и лезвием ножа рабочего органа составляет 15-25, первый прут закреплен на верхнем основании сталкивателя, на расстоянии, составляющем 2/3 его длины, сталкиватель выполнен с возможностью колебательных движений с изменением угла поворота относительно продольной оси пальца, установленного во втулках сталкивателя, ширина захвата рабочего органа равна ширине захвата плужного корпуса. Технический результат обеспечивается выполнением рабочего органа каждого орудия для обработки почвы, устройства для очистки рабочего органа и распылителя удобрений. Предлагаемый плуг для обработки почвы представлен на чертежах. На фиг. 1 схематично показан общий вид орудия для обработки почвы На фиг. 2- рабочий орган, вид по А На фиг. 3 - развертка сталкивателя На фиг. 4- вид плуга в плане. Предлагаемый плуг для обработки почвы содержит раму 28 и смонтированные на грядиле 5 рамы 28 ряд 29 орудий для обработки почвы, каждое из которых включает, установленный на ней оборачивающий лемешно-шгужный корпус 17, рабочий орган 10 , включающий нож 11, имеющий механизм регулирования по высоте, расположенный спереди плужного корпуса 17, устройство для очистки рабочих органов 23 и распылитель удобрений 25, прицеп или навеску 30 для соединения с энергетическим средством (например, с трактором). Плуг и энергетическое средство образуют агрегат для вспашки(не показан). Рабочий орган 10 выполнен с возможностью колебательных движений с изменением угла его поворота (не показан) относительно продольной оси пальца 21, установленного во втулках 9 сталкивателя 22 и образован из ножа 11 и сталкивателя 22, выполненного в виде отвала , на внутренней поверхности которого веерно жестко закреплены направляющие прутья 13, установленные под острым угломк продольной оси орудия на одном конце основания ножа 11, закрепленного под углом (не показан) к нижнему основанию 27 сталкивателя 22. Нож 11 выполнен в форме прямоугольной пластины с лезвием (фиг.2,3). Сталкиватель 22 выполнен в форме полуцилиндра, радиусвнутренней поверхности которого составляет 8-10 см. Первый прут 24 закреплен на верхнем основании 21 сталкивателя 22 , на расстоянии, составляющем 2/3 его длины. Механизм регулирования рабочего органа 10 по высоте образован из кронштейна 7, выполненного в виде центральной стойки 7, снабженной рядом отверстий 8, в которых установлены болты-упоры (не показаны), и жестко соединен с пальцем 21, установленным во втулках 9, закрепленных на концах внешней поверхности сталкивателя 22. Механизм регулирования рабочего органа выполнен с возмож ностью регулирования высотына величину, соответствующую величине 5 см. Устройство для очистки рабочего органа 23 образовано из гидроцилиндров 6, выполненных телескопическими с возможностью выдвижения штока 14 и шарнирно закрепленных посредством пальцев 15 равноудаленными одними концами от краев сталкивателя 22 на концах внешней поверхности среднего основания 26 сталкивателя 22, а другими концами, закрепленных на грядиле 5, и соединенных с ними гидравлической системой 18, блоком управления 19 и датчиком 20. Плужный корпус 17 выполнен навесным, правооборачивающим, лемех 1 плужного корпуса 17 установлен под углом (не показан) к направлению движения орудия с шириной захвата в. Плужный корпус 17 имеет лемех 1, отвал 3 выполненный с возможностью вспашки на глубину Н(например, 22-35 см) и полевую доску 16, которые закреплены болтами 2 на стойке 4, жестко закрепленной на грядиле 5. Полевая доска 16 обеспечивает устойчивый ход плужного корпуса 17, который отрезает пласт почвы, поднимает его, деформирует, крошит и оборачивает. Распылитель удобрений 25 закреплен на грядиле 5 перед рабочим органом 10 соосно со сталкивателем 22 рабочего органа 10, соединен с системой для внесения удобрений, установленной на агрегате (не показана) и предназначен для поверхностного внесения жидких комплексных удобрений. Угол , образованный между лезвиями лемеха 1 плужного корпуса 17 и ножа 11 при установке рабочего органа составляет 15-25(фиг.4). Ширина в захвата рабочего органа 10 равна ширинев захвата плужного корпуса 17. Предлагаемое орудие для обработки почвы работает следующим образом. Агрегат устанавливают на поле так, чтобы при движении он образовывал прямолинейные полосы почвы с одной открытой бороздой. Перед началом работы агрегат приводят в рабочее положение путем установления заданной высоты(5 см) рабочего органа 10 (фиг.2) путем изменения положения болтов упоров на кронштейне 7. Агрегат оборачивает почву во время обработки прямолинейными полосами на дно открытой борозды в повторяющихся сочетаниях верхнего (высота) и нижнего слоя почвы (высота Н - ), которые при проходе агрегата меняются местами. Нижний слой почвы (первоначально несрезанный верхний слой) формируют на глубине Н высотойрабочим органом 10, а верхний слой (первоначально несрезанный нижний слой) формируют высотой (Н- ) плужным корпусом 17. После снятия и сталкивания верхнего техногенно- загрязненного слоя почвы рабочим органом 10 в открытую соседнюю борозду, образованную плужным корпусом 17 предыдущего орудия при его движении , основной корпус 17 орудия срезает лемехом 1 оставшийся пласт почвы высотой (Н -) крошит и 3 320 оборачивает его отвалом 3, заделывая предварительно снятый верхний слой почвына дно борозды. Перед снятием верхнего слоя почвы рабочим органом 10 каждого орудия агрегата посредством распылителя 25 на обрабатываемую поверхность вносят жидкие комплексные удобрения. Во время работы впереди сталкивателя 22 может произойти сгруживание грунта и растительных остатков, тогда вступает в работу датчик давления 20,его команда обрабатывается блоком управления 19,после чего сразу срабатывает гидравлическая система 18 и штоки 14 гидроцилиндров 6 поднимаются вверх, отводя рабочий орган 10 в сторону противоположную направлению движения, при этом сгруженная масса направляется сталкивателем 22 на дно борозды. Далее процесс обработки почвы повторяют аналогично. Отвальная система предлагаемого плуга предусматривает оборот почвенного пласта, что обеспечивает заделку пожнивных остатков, семян сорняков и возбудителей болезней в нижний слой почвы. При этом пожнивные остатки быстрее разлагаются аэробными микроорганизмами с образованием растворимых минеральных соединений, а сорняки, личинки вредителей и возбудителей болезней погибают. Предлагаемый плуг для обработки почвы позволяет повысить эксплуатационную надежность за счет выполнения конструкции сталкивателя 22, сохраняющего проектную геометрию при выполнении технологического процесса за счет регулировочной установки на раме 5 и их устойчивой фиксации в рабочем положении с помощью гидроцилиндров 6,а также за счет выполнения автоматическим устройства для очистки рабочего органа, обеспечивающего его надежную работу, а экологичность обработки почвы, улучшение качества обработки почвы и расширение функциональных возможностей плуга достигается защитой почвы за счет снятия верхнего техногенно- загрязненного слоя почвы с одновременным внесением в него жидких комплексных удобрений, использования в качестве верхнего слоя нижнего плодородного слоя почвы, что положительно сказывается на сохранении плодородия почвы и на урожайности в экологическом аспекте. Таким образом предлагаемый плуг для обработки почвы позволяет повысить его эксплуатационную надежность, качество обработки почвы, экологичность обработки почвы и расширить его функциональные возможности. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Плуг для обработки почвы, содержащий раму и установленные на ней орудие для обработки почвы, включающее правооборачивающий плужный корпус, рабочий орган, включающий нож, имеющий механизм регулирования по высоте, и расположенный спереди плужного корпуса, ряд сталкивателей,выполненных с возможностью регулирования по высоте, отличающийся тем, что он дополнительно 4 снабжен рядом орудий для обработки почвы, которые закреплены на грядиле рамы плуга, а каждый рабочий орган дополнительно снабжен устройством для очистки рабочих органов и распылителем удобрений, при этом рабочий орган образован из ножа и сталкивателя, выполненного в виде отвала, на внутренней поверхности которого веерно жестко закреплены направляющие прутья, установленные под острым углом к продольной оси рабочего органа на одном конце основания ножа, закрепленного снаружи под углом к нижнему основанию сталкивателя, а механизм регулирования рабочего органа по высоте выполнен с возможностью регулирования высоты на величину, соответствующую величине 5 см и образован из кронштейна, выполненного в виде центральной стойки, снабженной рядом отверстий, в которых установлены болты-упоры, и жестко соединен с пальцем, установленным во втулках, закрепленных на концах внешней поверхности сталкивателя, устройство для очистки рабочего органа образовано из гидроцилиндров, выполненных телескопическими, одними равноудаленными концами от краев сталкивателя шарнирно закрепленных посредством пальцев на концах внешней поверхности среднего основания сталкивателя, а другими концами- закрепленных на грядиле рамы, и соединенных с ними гидравлической системой, блоком управления и датчиком, а отвал плужного корпуса выполнен с возможностью вспашки на глубину 22-35 см, а лемех плужного корпуса установлен под углом к направлению движения орудия, при этом распылитель удобрений закреплен на грядиле рамы перед рабочим органом соосно со сталкивателем. 2. Плуг, по п.1, отличающийся тем, что нож выполнен в форме прямоугольной пластины с лезвием. 3. Плуг, по п.1, отличающийся тем, что сталкиватель выполнен в виде полуцилиндра. 4. Плуг по п.1, отличающийся тем, что радиус внутренней поверхности сталкивателя составляет 810 см. 5. Плуг по п.1, отличающийся тем, что угол,образованный между лезвием лемеха плужного корпуса и лезвием ножа рабочего органа составляет 15-25 . 6. Плуг по п.1, отличающийся тем, что первый прут закреплен на верхнем основании сталкивателя,на расстоянии, составляющим 2/3 его длины. 7. Плуг по п.1, отличающийся тем, что сталкиватель выполнен с возможностью колебательных движений с изменением угла поворота относительно продольной оси пальца, установленного во втулках сталкивателя. 8. Плуг по п.1, отличающийся тем, что ширина захвата рабочего органа равна ширине захвата плужного корпуса.
