Косилка роторная

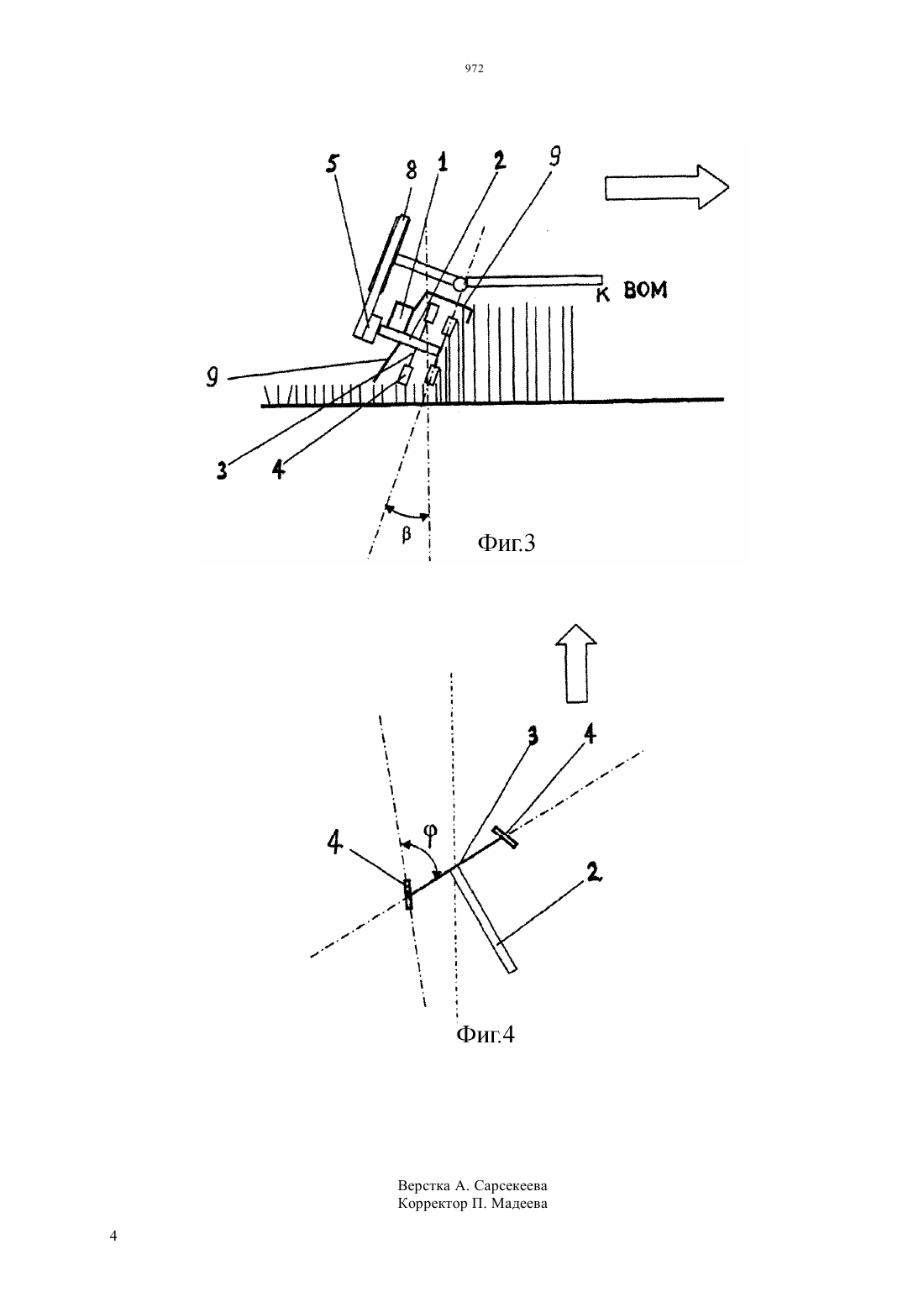

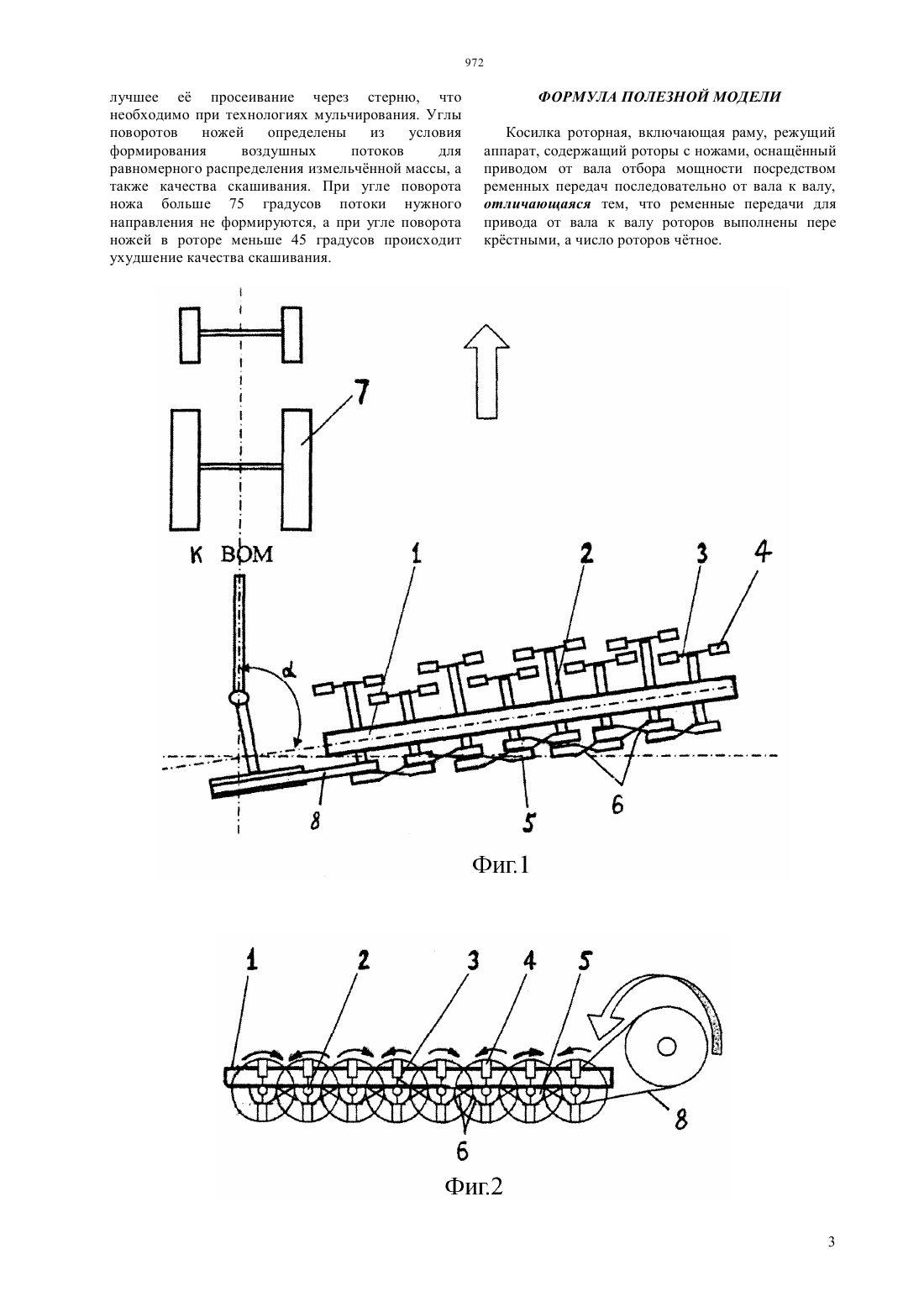

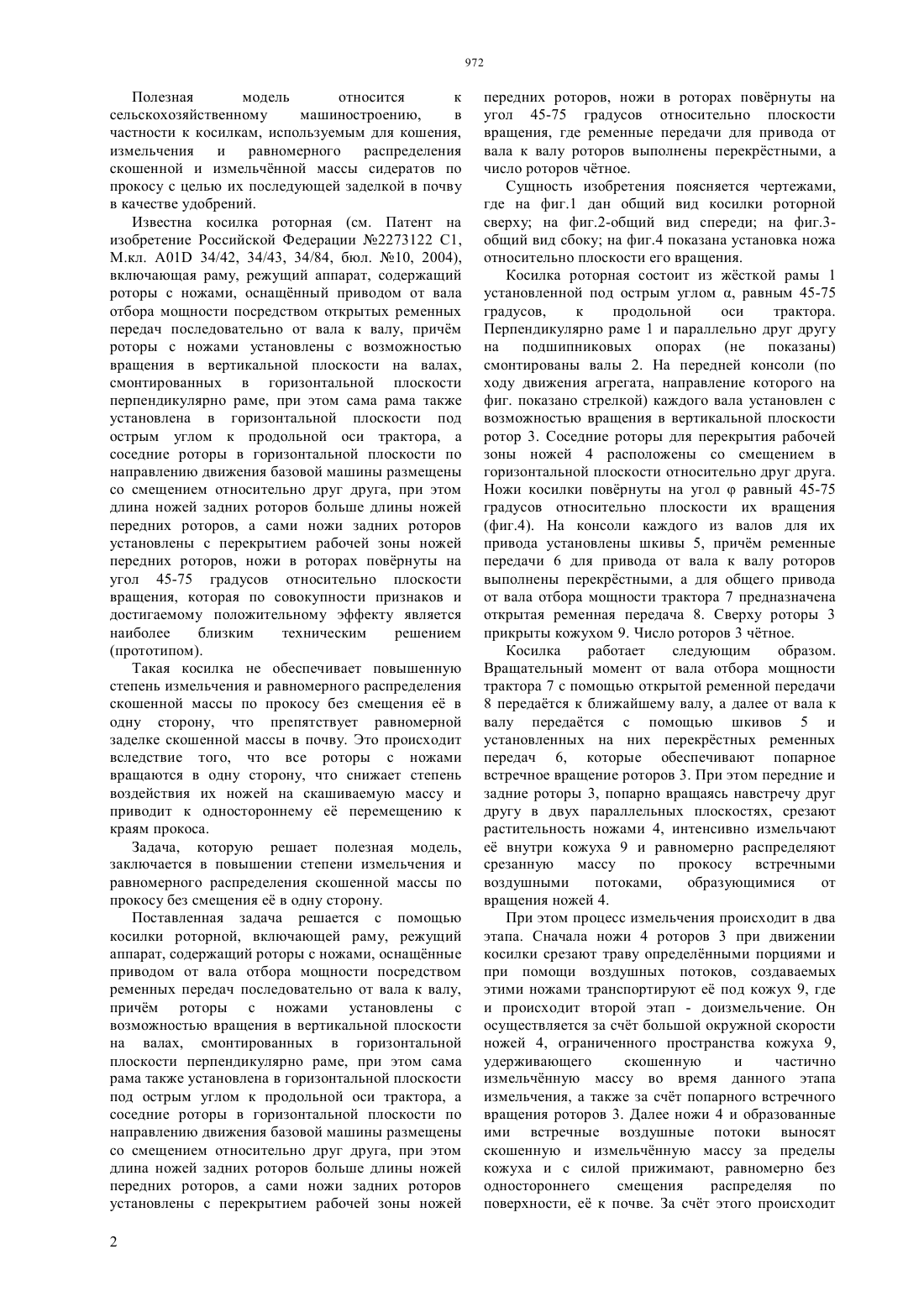

(51) 01 34/42 (2006.01) 01 34/43 (2006.01) 01 34/84 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Задача, которую решает полезная модель,заключается в повышении степени измельчения и равномерного распределения скошенной массы по прокосу без смещения е в одну сторону. Косилка роторная состоит из жсткой рамы 1. Перпендикулярно раме 1 и параллельно друг другу смонтированы валы 2. На передней консоли каждого вала установлен с возможностью вращения в вертикальной плоскости ротор 3. Соседние роторы для перекрытия рабочей зоны ножей 4 расположены со смещением в горизонтальной плоскости относительно друг друга. На консоли каждого из валов для их привода установлены шкивы 5, причм ременные передачи 6 для привода от вала к валу роторов выполнены перекрстными, а для общего привода от вала отбора мощности трактора предназначена открытая ременная передача 8. Сверху роторы 3 прикрыты кожухом. Число роторов 3 чтное.(72) Нукешев Саяхат ОразовичРоманюк Николай НиколаевичАгейчик Валерий АлександровичМуращенко Владимир ИвановичКажкенов Айбек Зекешович(73) Нукешев Саяхат ОразовичРоманюк Николай Николаевич(57) Полезная модель относится к сельскохозяйственному машиностроению,в частности к косилкам, используемым для кошения,измельчения и равномерного распределения скошенной и измельчнной массы сидератов по прокосу с целью их последующей заделкой в почву в качестве удобрений. Полезная модель относится к сельскохозяйственному машиностроению,в частности к косилкам, используемым для кошения,измельчения и равномерного распределения скошенной и измельчнной массы сидератов по прокосу с целью их последующей заделкой в почву в качестве удобрений. Известна косилка роторная (см. Патент на изобретение Российской Федерации 2273122 С 1,М.кл. А 01 34/42, 34/43, 34/84, бюл. 10, 2004),включающая раму, режущий аппарат, содержащий роторы с ножами, оснащнный приводом от вала отбора мощности посредством открытых ременных передач последовательно от вала к валу, причм роторы с ножами установлены с возможностью вращения в вертикальной плоскости на валах,смонтированных в горизонтальной плоскости перпендикулярно раме, при этом сама рама также установлена в горизонтальной плоскости под острым углом к продольной оси трактора, а соседние роторы в горизонтальной плоскости по направлению движения базовой машины размещены со смещением относительно друг друга, при этом длина ножей задних роторов больше длины ножей передних роторов, а сами ножи задних роторов установлены с перекрытием рабочей зоны ножей передних роторов, ножи в роторах поврнуты на угол 45-75 градусов относительно плоскости вращения, которая по совокупности признаков и достигаемому положительному эффекту является наиболее близким техническим решением(прототипом). Такая косилка не обеспечивает повышенную степень измельчения и равномерного распределения скошенной массы по прокосу без смещения е в одну сторону, что препятствует равномерной заделке скошенной массы в почву. Это происходит вследствие того, что все роторы с ножами вращаются в одну сторону, что снижает степень воздействия их ножей на скашиваемую массу и приводит к одностороннему е перемещению к краям прокоса. Задача, которую решает полезная модель,заключается в повышении степени измельчения и равномерного распределения скошенной массы по прокосу без смещения е в одну сторону. Поставленная задача решается с помощью косилки роторной, включающей раму, режущий аппарат, содержащий роторы с ножами, оснащнные приводом от вала отбора мощности посредством ременных передач последовательно от вала к валу,причм роторы с ножами установлены с возможностью вращения в вертикальной плоскости на валах, смонтированных в горизонтальной плоскости перпендикулярно раме, при этом сама рама также установлена в горизонтальной плоскости под острым углом к продольной оси трактора, а соседние роторы в горизонтальной плоскости по направлению движения базовой машины размещены со смещением относительно друг друга, при этом длина ножей задних роторов больше длины ножей передних роторов, а сами ножи задних роторов установлены с перекрытием рабочей зоны ножей 2 передних роторов, ножи в роторах поврнуты на угол 45-75 градусов относительно плоскости вращения, где ременные передачи для привода от вала к валу роторов выполнены перекрстными, а число роторов чтное. Сущность изобретения поясняется чертежами,где на фиг.1 дан общий вид косилки роторной сверху на фиг.2-общий вид спереди на фиг.3 общий вид сбоку на фиг.4 показана установка ножа относительно плоскости его вращения. Косилка роторная состоит из жсткой рамы 1 установленной под острым углом , равным 45-75 градусов,к продольной оси трактора. Перпендикулярно раме 1 и параллельно друг другу на подшипниковых опорах (не показаны) смонтированы валы 2. На передней консоли (по ходу движения агрегата, направление которого на фиг. показано стрелкой) каждого вала установлен с возможностью вращения в вертикальной плоскости ротор 3. Соседние роторы для перекрытия рабочей зоны ножей 4 расположены со смещением в горизонтальной плоскости относительно друг друга. Ножи косилки поврнуты на уголравный 45-75 градусов относительно плоскости их вращения(фиг.4). На консоли каждого из валов для их привода установлены шкивы 5, причм ременные передачи 6 для привода от вала к валу роторов выполнены перекрстными, а для общего привода от вала отбора мощности трактора 7 предназначена открытая ременная передача 8. Сверху роторы 3 прикрыты кожухом 9. Число роторов 3 чтное. Косилка работает следующим образом. Вращательный момент от вала отбора мощности трактора 7 с помощью открытой ременной передачи 8 передатся к ближайшему валу, а далее от вала к валу передатся с помощью шкивов 5 и установленных на них перекрстных ременных передач 6, которые обеспечивают попарное встречное вращение роторов 3. При этом передние и задние роторы 3, попарно вращаясь навстречу друг другу в двух параллельных плоскостях, срезают растительность ножами 4, интенсивно измельчают е внутри кожуха 9 и равномерно распределяют срезанную массу по прокосу встречными воздушными потоками,образующимися от вращения ножей 4. При этом процесс измельчения происходит в два этапа. Сначала ножи 4 роторов 3 при движении косилки срезают траву определнными порциями и при помощи воздушных потоков, создаваемых этими ножами транспортируют е под кожух 9, где и происходит второй этап - доизмельчение. Он осуществляется за счт большой окружной скорости ножей 4, ограниченного пространства кожуха 9,удерживающего скошенную и частично измельчнную массу во время данного этапа измельчения, а также за счт попарного встречного вращения роторов 3. Далее ножи 4 и образованные ими встречные воздушные потоки выносят скошенную и измельчнную массу за пределы кожуха и с силой прижимают, равномерно без одностороннего смещения распределяя по поверхности, е к почве. За счт этого происходит лучшее е просеивание через стерню, что необходимо при технологиях мульчирования. Углы поворотов ножей определены из условия формирования воздушных потоков для равномерного распределения измельчнной массы, а также качества скашивания. При угле поворота ножа больше 75 градусов потоки нужного направления не формируются, а при угле поворота ножей в роторе меньше 45 градусов происходит ухудшение качества скашивания. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Косилка роторная, включающая раму, режущий аппарат, содержащий роторы с ножами, оснащнный приводом от вала отбора мощности посредством ременных передач последовательно от вала к валу,отличающаяся тем, что ременные передачи для привода от вала к валу роторов выполнены пере крстными, а число роторов чтное.
