Устройство для отделения почвенных комков от клубнеплодов и томатов

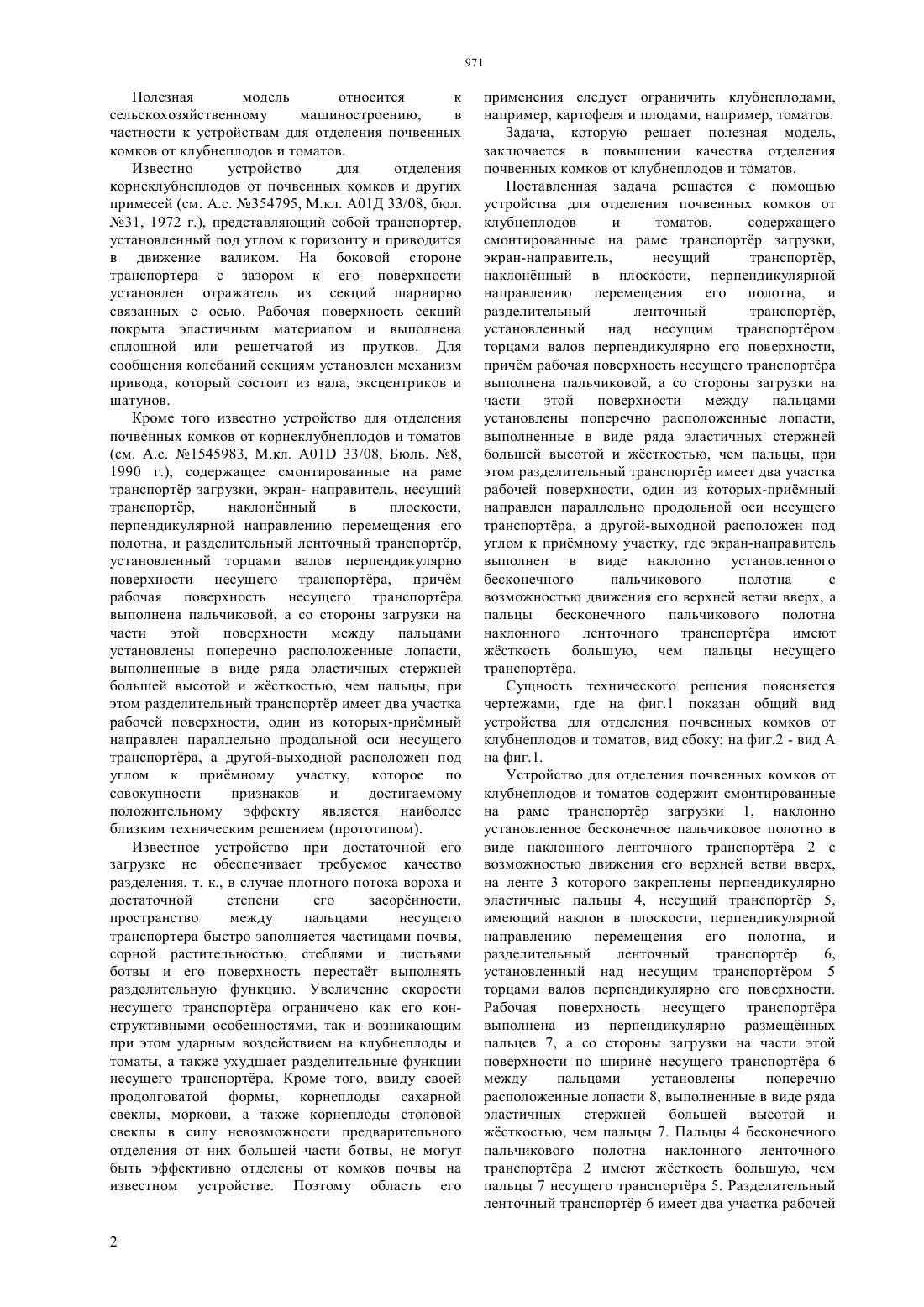

(51) 01 33/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Задача, которую решает полезная модель,заключается в повышении качества отделения почвенных комков от клубнеплодов и томатов. Поставленная задача решается с помощью устройства для отделения почвенных комков от клубнеплодов и томатов,содержащего смонтированные на раме транспортр загрузки,экран-направитель 1, несущий транспортр 2,наклоннный в плоскости, перпендикулярной направлению перемещения его полотна, и разделительный ленточный транспортр 6,установленный над несущим транспортром торцами валов перпендикулярно его поверхности,причм рабочая поверхность несущего транспортра выполнена пальчиковой. Подобное выполнение устройства позволяет более качественно выполнять технологию отделения почвенных комков от клубнеплодов и томатов.(72) Нукешев Саяхат ОразовичРоманюк Николай НиколаевичАгейчик Валерий АлександровичМуращенко Владимир Иванович(73) Нукешев Саяхат ОразовичРоманюк Николай Николаевич(54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ПОЧВЕННЫХ КОМКОВ ОТ КЛУБНЕПЛОДОВ И ТОМАТОВ(57) Полезная модель относится к сельскохозяйственному машиностроению,в частности к устройствам для отделения почвенных комков от клубнеплодов и томатов. Полезная модель относится к сельскохозяйственному машиностроению,в частности к устройствам для отделения почвенных комков от клубнеплодов и томатов. Известно устройство для отделения корнеклубнеплодов от почвенных комков и других примесей (см. А.с. 354795, М.кл. А 01 Д 33/08, бюл. 31, 1972 г.), представляющий собой транспортер,установленный под углом к горизонту и приводится в движение валиком. На боковой стороне транспортера с зазором к его поверхности установлен отражатель из секций шарнирно связанных с осью. Рабочая поверхность секций покрыта эластичным материалом и выполнена сплошной или решетчатой из прутков. Для сообщения колебаний секциям установлен механизм привода, который состоит из вала, эксцентриков и шатунов. Кроме того известно устройство для отделения почвенных комков от корнеклубнеплодов и томатов(см. А.с. 1545983, М.кл. А 01 33/08, Бюль. 8,1990 г.), содержащее смонтированные на раме транспортр загрузки, экран- направитель, несущий транспортр,наклоннный в плоскости,перпендикулярной направлению перемещения его полотна, и разделительный ленточный транспортр,установленный торцами валов перпендикулярно поверхности несущего транспортра, причм рабочая поверхность несущего транспортра выполнена пальчиковой, а со стороны загрузки на части этой поверхности между пальцами установлены поперечно расположенные лопасти,выполненные в виде ряда эластичных стержней большей высотой и жсткостью, чем пальцы, при этом разделительный транспортр имеет два участка рабочей поверхности, один из которых-примный направлен параллельно продольной оси несущего транспортра, а другой-выходной расположен под углом к примному участку, которое по совокупности признаков и достигаемому положительному эффекту является наиболее близким техническим решением (прототипом). Известное устройство при достаточной его загрузке не обеспечивает требуемое качество разделения, т. к., в случае плотного потока вороха и достаточной степени его засорнности,пространство между пальцами несущего транспортера быстро заполняется частицами почвы,сорной растительностью, стеблями и листьями ботвы и его поверхность перестат выполнять разделительную функцию. Увеличение скорости несущего транспортра ограничено как его конструктивными особенностями, так и возникающим при этом ударным воздействием на клубнеплоды и томаты, а также ухудшает разделительные функции несущего транспортра. Кроме того, ввиду своей продолговатой формы, корнеплоды сахарной свеклы, моркови, а также корнеплоды столовой свеклы в силу невозможности предварительного отделения от них большей части ботвы, не могут быть эффективно отделены от комков почвы на известном устройстве. Поэтому область его применения следует ограничить клубнеплодами,например, картофеля и плодами, например, томатов. Задача, которую решает полезная модель,заключается в повышении качества отделения почвенных комков от клубнеплодов и томатов. Поставленная задача решается с помощью устройства для отделения почвенных комков от клубнеплодов и томатов,содержащего смонтированные на раме транспортр загрузки,экран-направитель,несущий транспортр,наклоннный в плоскости, перпендикулярной направлению перемещения его полотна, и разделительный ленточный транспортр,установленный над несущим транспортром торцами валов перпендикулярно его поверхности,причм рабочая поверхность несущего транспортра выполнена пальчиковой, а со стороны загрузки на части этой поверхности между пальцами установлены поперечно расположенные лопасти,выполненные в виде ряда эластичных стержней большей высотой и жсткостью, чем пальцы, при этом разделительный транспортр имеет два участка рабочей поверхности, один из которых-примный направлен параллельно продольной оси несущего транспортра, а другой-выходной расположен под углом к примному участку, где экран-направитель выполнен в виде наклонно установленного бесконечного пальчикового полотна с возможностью движения его верхней ветви вверх, а пальцы бесконечного пальчикового полотна наклонного ленточного транспортра имеют жсткость большую, чем пальцы несущего транспортра. Сущность технического решения поясняется чертежами, где на фиг.1 показан общий вид устройства для отделения почвенных комков от клубнеплодов и томатов, вид сбоку на фиг.2 - вид А на фиг.1. Устройство для отделения почвенных комков от клубнеплодов и томатов содержит смонтированные на раме транспортр загрузки 1, наклонно установленное бесконечное пальчиковое полотно в виде наклонного ленточного транспортра 2 с возможностью движения его верхней ветви вверх,на ленте 3 которого закреплены перпендикулярно эластичные пальцы 4, несущий транспортр 5,имеющий наклон в плоскости, перпендикулярной направлению перемещения его полотна, и разделительный ленточный транспортр 6,установленный над несущим транспортром 5 торцами валов перпендикулярно его поверхности. Рабочая поверхность несущего транспортра выполнена из перпендикулярно размещнных пальцев 7, а со стороны загрузки на части этой поверхности по ширине несущего транспортра 6 между пальцами установлены поперечно расположенные лопасти 8, выполненные в виде ряда эластичных стержней большей высотой и жсткостью, чем пальцы 7. Пальцы 4 бесконечного пальчикового полотна наклонного ленточного транспортра 2 имеют жсткость большую, чем пальцы 7 несущего транспортра 5. Разделительный ленточный транспортр 6 имеет два участка рабочей поверхности, один из которых-примный направлен параллельно продольной оси несущего транспортра 5, а другой-выходной расположен под углом вниз к примному участку. Для сбора клубнеплодов(плодов) на раме установлен бункер 9. Устройство работает следующим образом. Подаваемая транспортром загрузки 1 обрабатываемая смесь при встрече с поверхностью движущегося вверх бесконечного пальчикового полотна наклонного ленточного транспортра 2 частично разделяется на перемещаемые вверх по полотну с последующим выбросом на поверхность поля комки плоской формы и стебли ботвы с сорняками, а также скатывающиеся вниз по эластичным пальцам 4 на поверхность несущего транспортра 5 клубни и комки овальной формы. Последние при встрече с поверхностью несущего транспортра 5 западают в ячейки между его лопастями 8 и прокатываются вниз до соприкосновения с лентой разделительного транспортра 6 в его примной части,расположенной параллельно торцу несущего транспортра 5, теряя первоначальную скорость движения. При отскоке от ленты разделительного транспортра 6 компоненты перемещаются вверх по своеобразным каналам, образованным лопастями 8,обособленно друг от друга и занимают в зависимости от состояния своей формы и массы различные исходные положения на пальчатой поверхности несущего транспортра 5. Округлые объекты в большинстве свом скатываются вниз до упора в ленту разделительного элемента 6 и при одновременном контакте с лопастями 8 выводятся из примной части. Почвенные комки и тяжлые камни, имеющие большие по сравнению с плодами коэффициенты трения качения и скольжения, а также за счт микронеровностей поверхности и деформации пальцев 7, под действием веса, фиксируются на пальчатой поверхности несущего транспортра 5 и выносятся на поверхность поля. Клубнеплоды (плоды) при переходе на наклонный участок разделительного транспортра 6 скатываются вниз и при одновременном воздействии транспортров 5 и 6 выносятся в бункер 9. Для лучшего рассредоточения вороха в примной части несущего транспортра 5 лопасти 8 имеют большую жсткость и высоту, чем пальцы 7. Так как пальцы 4 бесконечного пальчикового полотна наклонного ленточного транспортра 2 имеют жсткость большую, чем пальцы 7 несущего транспортра 5, то потерь сельскохозяйственной продукции за счт захвата е и выноса вверх и далее на поверхность поля наклонным ленточным транспортром 2 не происходит. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для отделения почвенных комков от клубнеплодов и томатов,содержащее смонтированные на раме транспортр загрузки,экран-направитель,несущий транспортр,наклоннный в плоскости, перпендикулярной направлению перемещения его полотна, и разделительный ленточный транспортр,установленный над несущим транспортром торцами валов перпендикулярно его поверхности,причм рабочая поверхность несущего транспортра выполнена пальчиковой, отличающееся тем, что экран-направитель выполнен в виде наклонно установленного бесконечного пальчикового полотна с возможностью движения его верхней ветви вверх,при этом пальцы бесконечного пальчикового полотна наклонного ленточного транспортра имеют жсткость большую, чем пальцы несущего транспортра.
