Машина для подготовки гряд к уборке

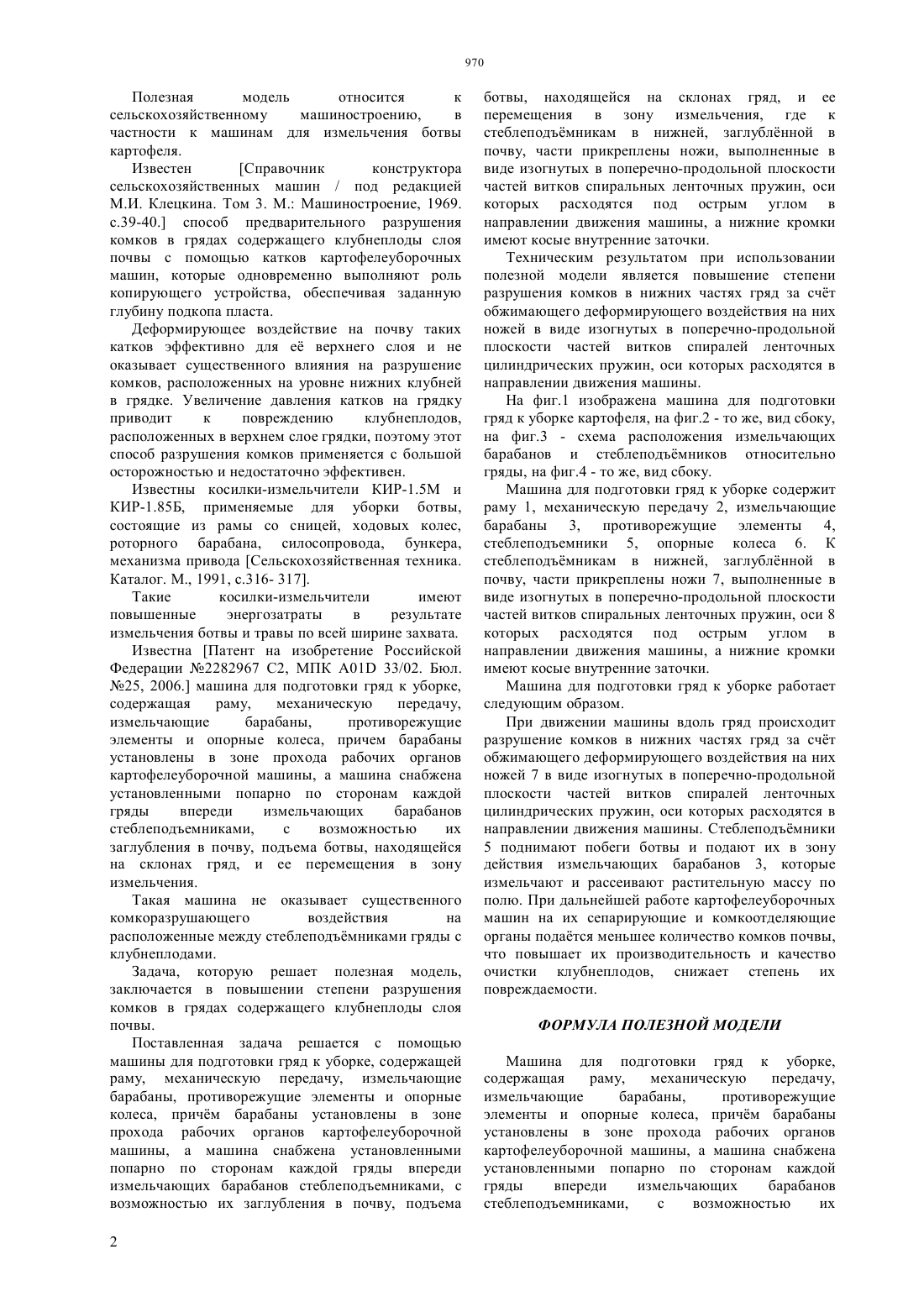

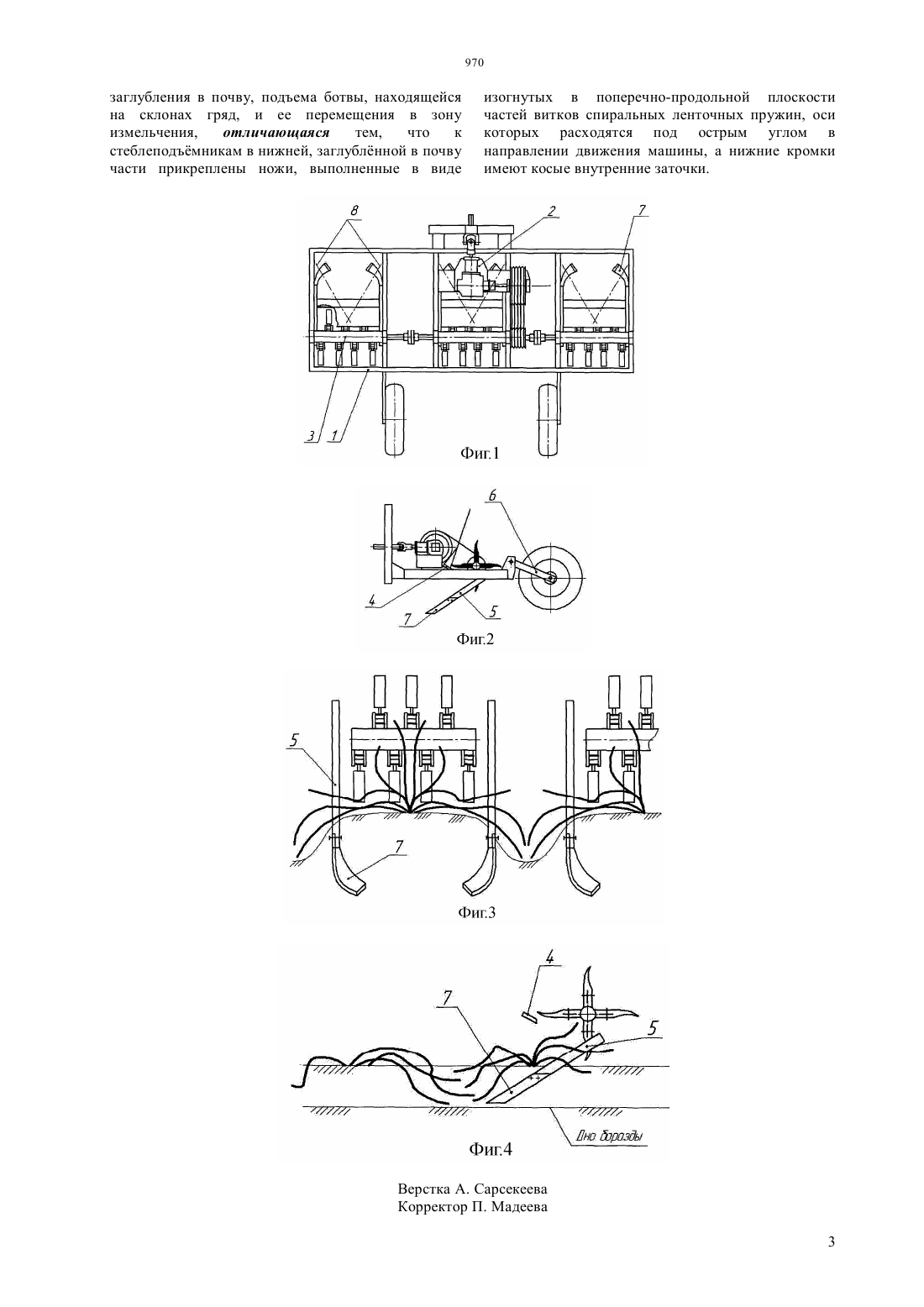

(51) 01 33/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ комков в грядах содержащего клубнеплоды слоя почвы. Поставленная задача решается с помощью машины для подготовки гряд к уборке, содержащей раму, механическую передачу, измельчающие барабаны, противорежущие элементы и опорные колеса, причм барабаны установлены в зоне прохода рабочих органов картофелеуборочной машины, а машина снабжена установленными попарно по сторонам каждой гряды впереди измельчающих барабанов стеблеподъемниками, с возможностью их заглубления в почву, подъема ботвы, находящейся на склонах гряд, и ее перемещения в зону измельчения, где к стеблеподъмникам в нижней, заглублнной в почву, части прикреплены ножи, выполненные в виде изогнутых в поперечно-продольной плоскости частей витков спиральных ленточных пружин, оси которых расходятся под острым углом в направлении движения машины, а нижние кромки имеют косые внутренние заточки.(72) Кушнир Валентина ГеннадьевнаБенюх Олег АнатольевичРоманюк Николай НиколаевичАгейчик Валерий Александрович Ким Наталья Павловна(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(54) МАШИНА ДЛЯ ПОДГОТОВКИ ГРЯД К УБОРКЕ(57) Полезная модель относится к сельскохозяйственному машиностроению,в частности к машинам для измельчения ботвы картофеля. Задача, которую решает полезная модель,заключается в повышении степени разрушения Полезная модель относится к сельскохозяйственному машиностроению,в частности к машинам для измельчения ботвы картофеля. Известен Справочник конструктора сельскохозяйственных машин / под редакцией М.И. Клецкина. Том 3. М. Машиностроение, 1969. с.39-40. способ предварительного разрушения комков в грядах содержащего клубнеплоды слоя почвы с помощью катков картофелеуборочных машин, которые одновременно выполняют роль копирующего устройства, обеспечивая заданную глубину подкопа пласта. Деформирующее воздействие на почву таких катков эффективно для е верхнего слоя и не оказывает существенного влияния на разрушение комков, расположенных на уровне нижних клубней в грядке. Увеличение давления катков на грядку приводит к повреждению клубнеплодов,расположенных в верхнем слое грядки, поэтому этот способ разрушения комков применяется с большой осторожностью и недостаточно эффективен. Известны косилки-измельчители КИР-1.5 М и КИР-1.85 Б, применяемые для уборки ботвы,состоящие из рамы со сницей, ходовых колес,роторного барабана, силосопровода, бункера,механизма привода Сельскохозяйственная техника. Каталог. М., 1991, с.316- 317. Такие косилки-измельчители имеют повышенные энергозатраты в результате измельчения ботвы и травы по всей ширине захвата. Известна Патент на изобретение Российской Федерации 2282967 С 2, МПК А 01 33/02. Бюл. 25, 2006. машина для подготовки гряд к уборке,содержащая раму,механическую передачу,измельчающие барабаны,противорежущие элементы и опорные колеса, причем барабаны установлены в зоне прохода рабочих органов картофелеуборочной машины, а машина снабжена установленными попарно по сторонам каждой гряды впереди измельчающих барабанов стеблеподъемниками,с возможностью их заглубления в почву, подъема ботвы, находящейся на склонах гряд, и ее перемещения в зону измельчения. Такая машина не оказывает существенного комкоразрушающего воздействия на расположенные между стеблеподъмниками гряды с клубнеплодами. Задача, которую решает полезная модель,заключается в повышении степени разрушения комков в грядах содержащего клубнеплоды слоя почвы. Поставленная задача решается с помощью машины для подготовки гряд к уборке, содержащей раму, механическую передачу, измельчающие барабаны, противорежущие элементы и опорные колеса, причм барабаны установлены в зоне прохода рабочих органов картофелеуборочной машины, а машина снабжена установленными попарно по сторонам каждой гряды впереди измельчающих барабанов стеблеподъемниками, с возможностью их заглубления в почву, подъема 2 ботвы, находящейся на склонах гряд, и ее перемещения в зону измельчения, где к стеблеподъмникам в нижней, заглублнной в почву, части прикреплены ножи, выполненные в виде изогнутых в поперечно-продольной плоскости частей витков спиральных ленточных пружин, оси которых расходятся под острым углом в направлении движения машины, а нижние кромки имеют косые внутренние заточки. Техническим результатом при использовании полезной модели является повышение степени разрушения комков в нижних частях гряд за счт обжимающего деформирующего воздействия на них ножей в виде изогнутых в поперечно-продольной плоскости частей витков спиралей ленточных цилиндрических пружин, оси которых расходятся в направлении движения машины. На фиг.1 изображена машина для подготовки гряд к уборке картофеля, на фиг.2 - то же, вид сбоку,на фиг.3 - схема расположения измельчающих барабанов и стеблеподъмников относительно гряды, на фиг.4 - то же, вид сбоку. Машина для подготовки гряд к уборке содержит раму 1, механическую передачу 2, измельчающие барабаны 3, противорежущие элементы 4,стеблеподъемники 5, опорные колеса 6. К стеблеподъмникам в нижней, заглублнной в почву, части прикреплены ножи 7, выполненные в виде изогнутых в поперечно-продольной плоскости частей витков спиральных ленточных пружин, оси 8 которых расходятся под острым углом в направлении движения машины, а нижние кромки имеют косые внутренние заточки. Машина для подготовки гряд к уборке работает следующим образом. При движении машины вдоль гряд происходит разрушение комков в нижних частях гряд за счт обжимающего деформирующего воздействия на них ножей 7 в виде изогнутых в поперечно-продольной плоскости частей витков спиралей ленточных цилиндрических пружин, оси которых расходятся в направлении движения машины. Стеблеподъмники 5 поднимают побеги ботвы и подают их в зону действия измельчающих барабанов 3, которые измельчают и рассеивают растительную массу по полю. При дальнейшей работе картофелеуборочных машин на их сепарирующие и комкоотделяющие органы податся меньшее количество комков почвы,что повышает их производительность и качество очистки клубнеплодов, снижает степень их повреждаемости. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Машина для подготовки гряд к уборке,содержащая раму,механическую передачу,измельчающие барабаны,противорежущие элементы и опорные колеса, причм барабаны установлены в зоне прохода рабочих органов картофелеуборочной машины, а машина снабжена установленными попарно по сторонам каждой гряды впереди измельчающих барабанов стеблеподъемниками,с возможностью их заглубления в почву, подъема ботвы, находящейся на склонах гряд, и ее перемещения в зону измельчения,отличающаяся тем,что к стеблеподъмникам в нижней, заглублнной в почву части прикреплены ножи, выполненные в виде изогнутых в поперечно-продольной плоскости частей витков спиральных ленточных пружин, оси которых расходятся под острым углом в направлении движения машины, а нижние кромки имеют косые внутренние заточки.
